Разводка электрики в квартире своими руками: схема, комплектующие и монтаж

Самостоятельная разводка электрики в квартире — это комплексный процесс. Нужно тщательно спроектировать сеть, правильно подобрать материалы и строго соблюдать технологию монтажа. В этом руководстве мы рассмотрим все этапы работ: от составления схемы до финального тестирования системы. Вы узнаете, как правильно рассчитать нагрузку и выбрать оптимальный тип разводки. Также расскажем, как подобрать качественные комплектующие и выполнить монтаж в соответствии с действующими стандартами.

Подготовка к разводке электрики

Начните с составления детального списка всех потребителей. Для каждой комнаты укажите:

• стационарные электрические приборы, такие как кондиционеры, электроплиты, бойлеры, стиральные и сушильные машины;
• переносную технику — телевизоры, компьютеры, зарядные устройства, переносные светильники и бра, которые будут в дальнейшем включены в розеточную сеть;
• элементы освещения, закрепленные на стенах и потолке, включаемые от централизованно расположенных в комнате выключателей.

Затем разделите потребителей на группы:

• Освещение. Максимальная мощность до 2.2 кВт на группу. Нужно сечение 1.5 мм² и автоматический выключатель до 16А включительно.

• Розеточные группы. Не более пяти-шести точек на линию, мощность до 3.5 киловатт. Проводники 2.5 мм² и автоматы 25А.
• Силовые линии. Прокладываются отдельно для мощных приборов, таких как бойлер или электрическая плита. Используются кабельные линии сечением 2,5-6 миллиметров с соответствующими автоматическими выключателями.

При проектировании стоит соблюдать нормативы размещения электроустановочных устройств. Согласно современным стандартам, розетки рекомендуется устанавливать на высоте 30-40 см от чистого пола, что соответствует так называемому «евростандарту». Выключатели рационально размещать на уровне 80-90 см от пола для обеспечения эргономичного доступа, но это делает их желанной игрушкой для детей до 4 лет.

К прокладке проводов и кабелей выдвигаются особые требования. Обязательно выдержать расстояние не менее 10-20 см от оконных и дверных проемов, а также обеспечить отступ минимум 50 см от газового оборудования. Еще более строгие стандарты установлены в отношении помещений с повышенной влажностью.

Виды разводки электропроводки

При скрытой разводке все проводники укладываются в специально подготовленные штробы, которые затем закрываются с помощью штукатурки. Такой подход гарантирует безупречный внешний вид помещений, поскольку все проводники остаются полностью скрытыми под финишной отделкой. Скрытые коммуникации получают дополнительную защиту от случайных механических повреждений и воздействия окружающей среды. Но из-за масштабных подготовительных работ и сложности последующего обслуживания многие ищут альтернативные варианты.

Открытая проводка чаще всего находит применение в деревянных домах, но иногда используется и в многоэтажках. Она гораздо удобнее для монтажа электрики в квартире своими руками. Кабели проводятся через специальные короба, и крепятся на стенах и потолке. Методика обеспечивает простой доступ для регулярного обслуживания и ремонтных работ. Если захотите добавить пару розеток, это не станет проблемой — можно просто вскрыть короб и проложить дополнительную линию. Правда, такой вариант прокладки не слишком эстетичен, и крайне требователен к соблюдению правил монтажа.

Комбинированная система объединяет достоинства обоих подходов и часто используется при частичном ремонте. Например, если вы недавно обновили интерьер, но внезапно пришлось купить кондиционер, необязательно будет штробить целую трассу. Основные магистрали прокладываются скрытым способом, а дополнительные размещаются открыто. Эстетика сохраняется, но вы получаете возможность корректировать разводку при необходимости.

Типы схем подключения

Важно выбрать не только способ прокладки электрического кабеля, но и определиться со схемой подключения. Существует три основных варианта.

• Звезда. От распределительного щитка к каждой точке потребления прокладывается своя линия. Такая архитектура обеспечивает максимальную надежность системы, поскольку выход из строя одного элемента не влияет на работу остальных. Но для «звезды» нужно много кабелей, и требуется большое количество защитных аппаратов с увеличением объема электрощита и непомерной стоимостью. Такие схемы целесообразны только для «умных домов».
• Шлейф. Предусматривает последовательное соединение нескольких точек подключения в рамках одной линии. Это вариант разводки позволяет сэкономить, но при повреждении одной розетки прекращается работа всех последующих в цепи.

• Схема с распределительными коробками. В этом случае от одной распределительной коробки расходится несколько линий, питающих большое количество потребителей. Это компромиссное решение между надежностью системы и экономией материалов.

Схемы подключения с помощью шлейфа и распределительной коробки

Составление схемы электропроводки
в квартире

Если вы хотите делать коммуникации самостоятельно, обязательно составьте схему разводки электропроводки в квартире. Она позволяет:

• точно рассчитать необходимое количество материалов;
• избежать пересечения силовых и слаботочных цепей;
• спланировать трассы для прокладки электропроводки;
• обеспечить удобное расположение розеток и выключателей;
• распределить нагрузку между потребителями.

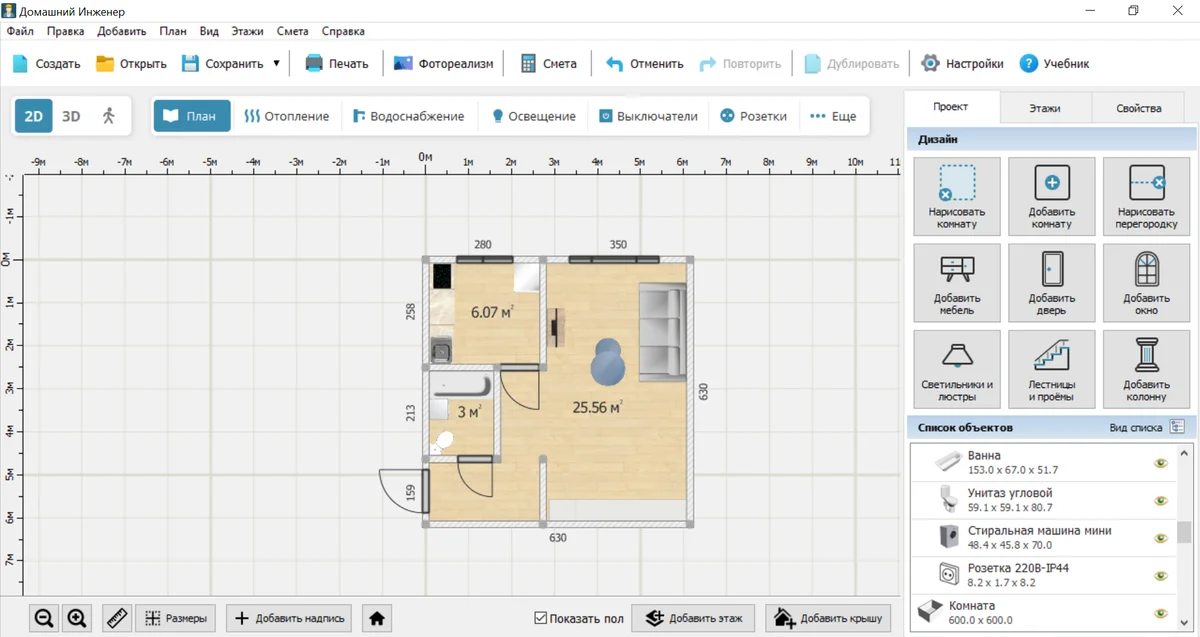

Начертить план можно где угодно, начиная от листа А4 и заканчивая сложными программами вроде AutoCAD. Но и для того, и для другого, нужен определенный навык. Если вы раньше не сталкивались с подобными задачами, лучше выбрать более простое решение. Например, составить электрическую схему в Домашнем Инженере 3D. Это интуитивно простая программа, которая подходит как новичкам, так и профессионалам. В ней есть:

• большой каталог электрооборудования, включая щиты, розетки, выключатели разных типов, распределительные коробки и многое другое;
• удобный калькулятор сметы, автоматически загружающий информацию из проекта;
• встроенные инструменты для моделирования интерьера и экстерьера зданий;
• модули для черчения электрики, водоснабжения, отопления, канализации, освещения.

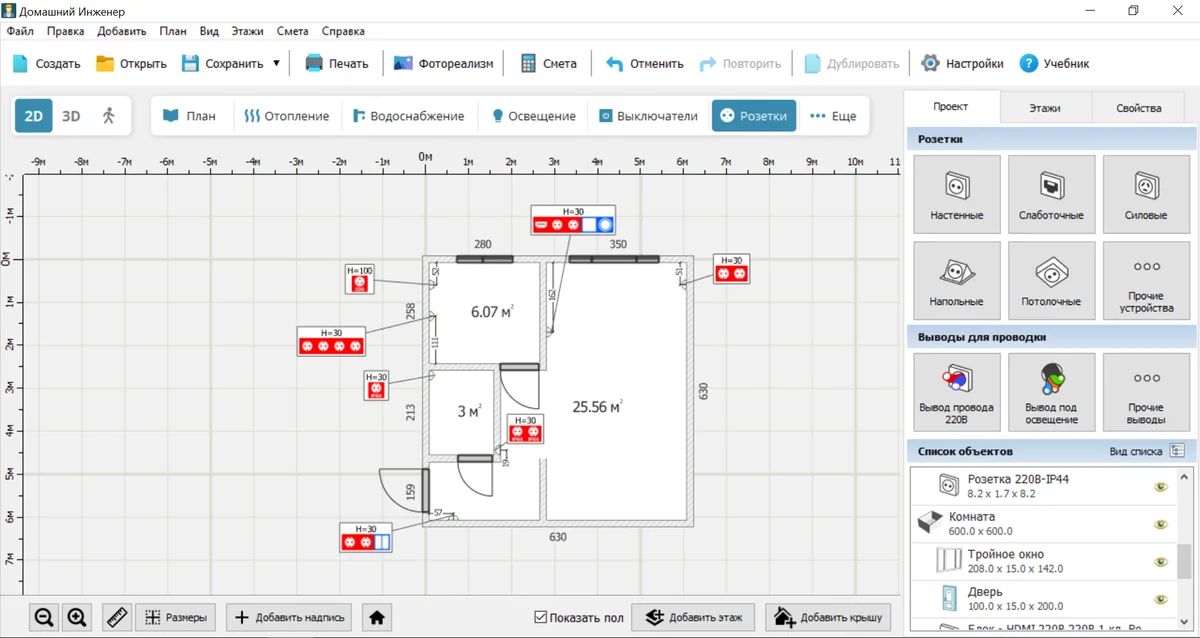

Ниже вы можете видеть пример проекта разводки, созданного в данной программе. Мы разделили потребителей на три основные группы. Для обозначения каждой использован свой цвет: освещение отмечено голубым, розеточные линии — красным, а силовая проводка — фиолетовым.

Здесь есть удобный конструктор блочных розеток и выключателей. Вот пример результата, который можно получить с его помощью. Для обустройства ТВ-зоны мы собрали воедино две обычных розетки и точку подключения HDMI-провода. Тут же добавили двухклавишный выключатель и диммер для управления сценариями освещения в комнате.

Что потребуется для проводки электрики
в квартире

Для монтажа электропроводки потребуется несколько типов кабельной продукции. Для освещения нужен медный ВВГнг-LS 3х1.5 мм². Для розеточной группы понадобится ВВГнг(А)-LS 3×2.5 мм². Силовые линии для мощного оборудования лучше проложить с помощью ВВГнг(А)-LS 3×4 мм². Фактически, все это один и тот же тип проводника, но с разными сечениями.

А вот ввод в квартиру выполнять при помощи ВВГнг-LS небезопасно, нужен более надежный вариант. Обычно берут NYM 3×16 мм² или ВВГнг(А)-LS аналогичного сечения. Эти типы кабелей отличаются повышенной пожаробезопасностью и пониженным дымовыделением. Сечение кабелей на вводе в квартиру выбирается по заранее рассчитанной суммарной мощности всех потребителей, на которую стоит накинуть запас примерно 30%.

Если вы беретесь за разводку проводки в квартире, понадобятся специальные инструменты:

• индикаторная отвертка — для определения напряжения в проводах и розетках без контакта;
• мультиметр — для проверки целостности цепи, измерения сопротивления компонентов и определения параметров электрической сети;
• мегаомметр — для выявления износа изоляции;
• лазерный уровень — для точной разметки;
• перфоратор с коронкой 68 мм — для высверливания отверстий под будущие подрозетники в бетонных и кирпичных стенах;
• штроборез или болгарка с алмазным диском — для создания каналов в стенах;
• пассатижи с изолированными ручками — для безопасного монтажа и изгибания проводов;
• кусачки — для точной резки кабелей и отдельных жил;
• стриппер — для аккуратного зачищения концов проводов без повреждения токопроводящих жил;
• кримпер — для надежного соединения многожильных проводов;
• строительный пылесос — для очистки штроб и отверстий перед прокладкой кабелей;
• набор отверток — для монтажа розеток, выключателей и сборки распределительного щита;
• молоток — для установки дюбель-хомутов и другого крепежа;
• строительный нож — для подрезки гофры и вскрытия упаковок.

Основные этапы разводки электрики
в квартире

Чтобы понять, как провести электрику в квартире, нужно перенести ранее составленный план на стены. Используйте лазерный уровень для построения строго вертикальных и горизонтальных прямых. Отметьте трассы прокладки кабелей, места установки распределительных коробок, подрозетников и щитка. Обозначьте центры розеток и выключателей, для групповых установок проверьте соосность нескольких подрозетников с помощью уровня.

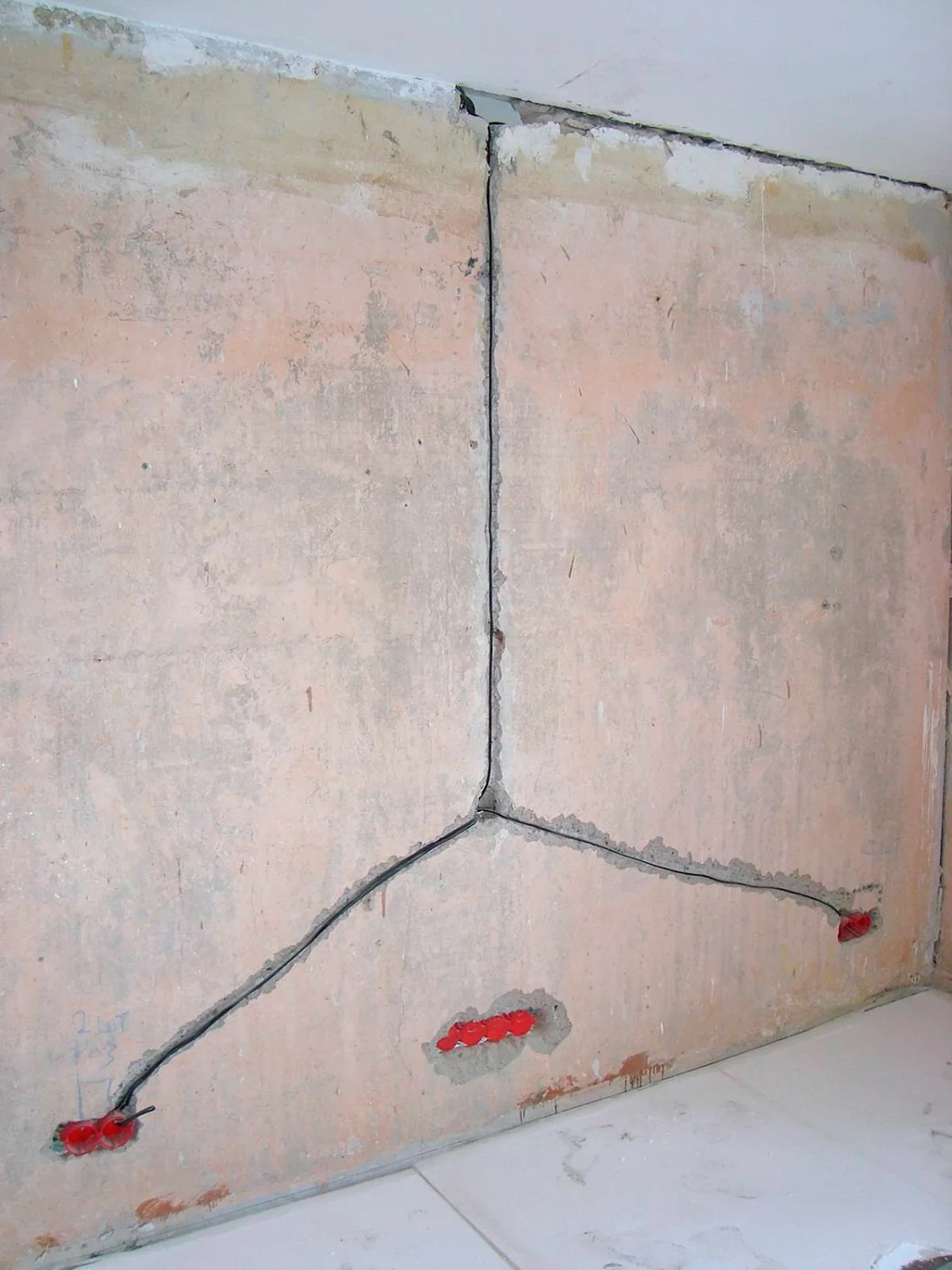

Сначала сверлятся отверстия для подрозетников, затем выполняется штробление. Используя штроборез, болгарку или перфоратор, прорежьте каналы глубиной 20-25 мм в соответствии с разметкой. После завершения этой операции тщательно очистите образовавшиеся полости от пыли строительным пылесосом. Аккуратно проложите кабели в защитной гофре, закрепите ее дюбель-хомутами с шагом 500-600 мм. Не забудьте оставить технологический запас длины 150-200 мм в местах будущих подключений.

Затем приступайте к установке подрозетников, предварительно высверлив отверстия коронкой диаметром 68 мм. Надежно закрепите их с помощью алебастрового раствора, тщательно выравнивая по плоскости стены. Аккуратно заведите кабели в монтажные коробки, оставив запас 100-120 мм, после чего замажьте штробы штукатуркой и дайте ей высохнуть. А потом уже, по ровной поверхности, устанавливайте подрозетники и соединительные коробки, предварительно заведя в них провода из стен.

Снимите изоляцию с концов жил на 8-10 мм и выполните соединения, используя самозажимные клеммы или обжимные гильзы. Фазные группируйте по линиям, нулевые — по шинам, тщательно изолируя каждое соединение. Уложите провода в коробках, обеспечив возможность обслуживания.

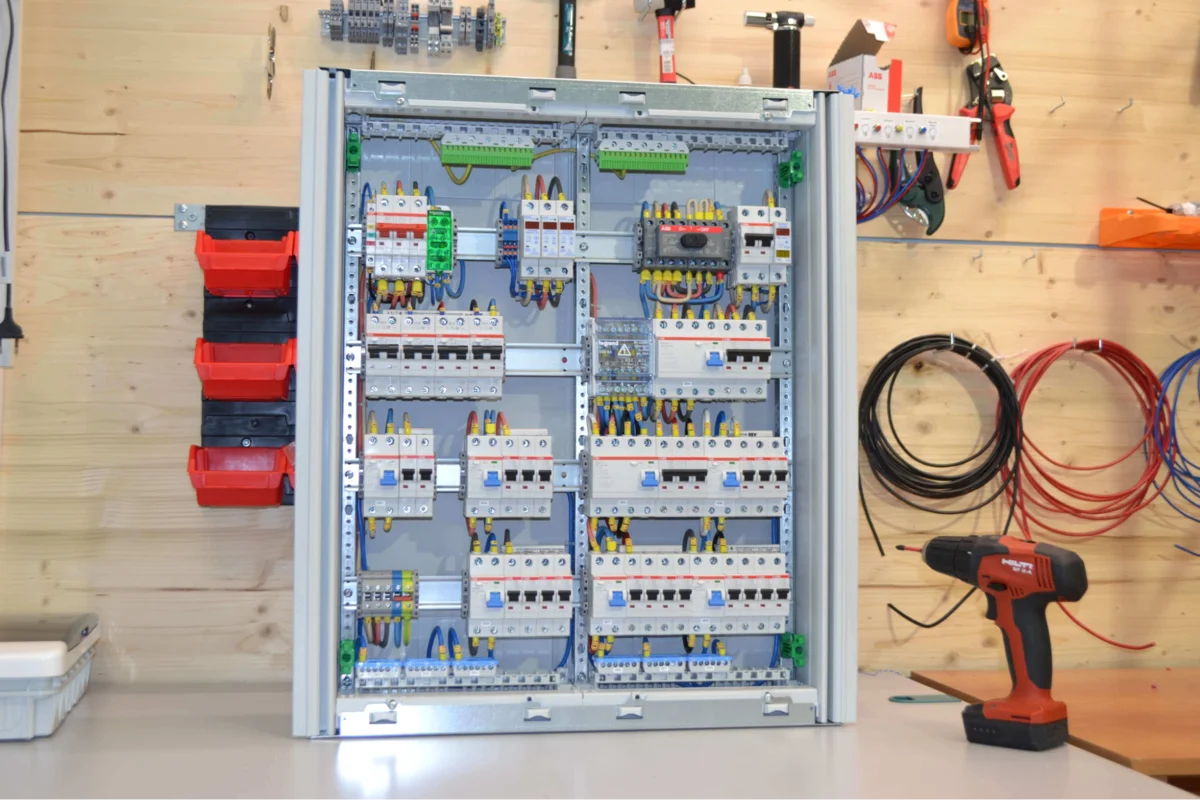

Монтаж электрощита начинайте с его надежного крепления на высоте 140-170 см от пола. Установите DIN-рейки, нулевую и заземляющую шины, после чего установите автоматические выключатели, размещая вводной автомат сверху, а групповые — ниже. Подключите провода и подпишите каждую линию на бирках, проверив надежность затяжки всех клеммных соединений.

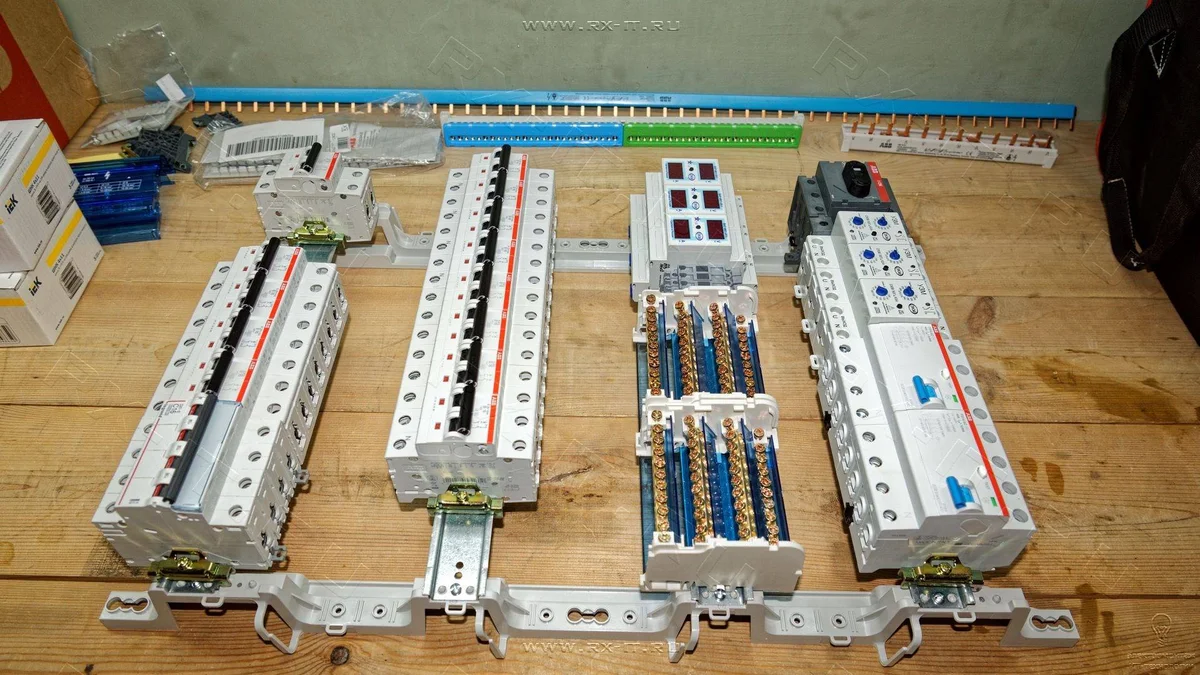

Монтаж модулей на DIN-рейки и сборка щита

Завершающий этап — комплексная проверка и тестирование системы. Прозвоните все контакты мультиметром на отсутствие коротких замыканий, измерьте сопротивление изоляции мегомметром. Подайте рабочее напряжение и проверьте функционирование всех выключателей и розеток под нагрузкой, проверьте правильность подключения УЗО с помощью кнопки «Тест».

Резюме

Чтобы самостоятельно сделать проводку, следуйте пошаговой инструкции:

• Рассчитайте сечения кабелей и номиналы защитных автоматов в соответствии с нагрузкой.
• Составьте детальную схему в специальной программе.
• Подготовьте все необходимые материалы и инструменты, убедившись в их исправности и соответствии требованиям безопасности.
• Перенесите разметку на стены.
• Прорежьте штробы глубиной 20-25 мм, соблюдая прямые углы на поворотах.
• Разместите кабели в защитной гофре и зафиксируйте ее на потолке или стенах.
• Закрепите подрозетники и распределительные коробки с помощью алебастрового раствора, выровняв их по плоскости стены.
• Установите электрический щиток на высоте 140-170 сантиметров от пола, смонтируйте DIN-рейки и защитную аппаратуру.
• Выполните соединения в распределительных коробках с помощью самозажимных клемм, сгруппировав провода по линиям.
• Подключите розетки, выключатели и светильники, проверив надежность всех соединений.
• Проверьте работу сети:

• внешний осмотр и протяжка всех контактных соединений;
• проверка отходящих групп на наличие коротких замыканий мультиметром и (или) измерение сопротивления их изоляции мегаомметром;
• подача напряжения на группы поочередно с фиксацией работоспособности оборудования;
• проверка тестов УЗО.

Соблюдение этой последовательности гарантирует безопасную и надежную работу электропроводки на протяжении всего срока эксплуатации.
