Электричество — это не только основа комфорта в современном доме, но и источник серьезных рисков. Изношенная или неграмотно смонтированная сеть может привести к пожару. В таких случаях нужна замена проводки в квартире. В этой статье мы объясним, как оценить состояние старой сети, спланировать монтаж новой и избежать типичных ошибок.
Когда замена проводки обязательна
Не стоит ждать, пока проблема проявит себя искрами и запахом гари. Есть ряд объективных причин, когда откладывать ремонт проводки опасно. Если ваш случай попадает хотя бы под один пункт из списка, пора всерьез задуматься о капитальном обновлении электрической сети:
- Дом старого фонда (60–90-е годы). В таких зданиях проводка уже выработала свой ресурс. Изоляция со временем дубеет и осыпается, контакты окисляются, а сами кабели могут ломаться и перегреваться в местах соединений.
- Капитальный ремонт с перепланировкой. Любое перемещение стен, санузлов или кухни требует полного обновления разводки электрики. Старую проводку будет невозможно корректно и безопасно использовать в новой конфигурации помещений.
- Рост нагрузки. Появление индукционных варочных панелей, проточных водонагревателей, стиральных машин с сушкой, систем кондиционирования и других мощных электрических приборов создает нагрузку, на которую старая система не была рассчитана. Острая нехватка розеток, ведущая к использованию тройников и удлинителей, — тоже веский аргумент для нового проекта.
- Наличие алюминия в стенах. Если вы обнаружили, что в доме есть провода из этого материала, можете считать замену электропроводки в квартире обязательной. Современные нормы запрещают использовать алюминий для прокладки проводов внутри помещений ввиду его низкой надежности.
- Явные признаки износа. Тревожными сигналами являются частые срабатывания автоматических выключателей, нагрев системы при работе, треск или запах горелой пластмассы, мерцание света.
В ходе электроизмерительных работ мы в 90% случаев выявляем ошибки, которые превращают квартиру в объект повышенной пожарной опасности:
- Запрещенные кабели. Часто в стенах проложены ПВС, ШВВП или ПУНП. Эти провода предназначены для подключения бытовых приборов, а не для стационарной проводки. Их изоляция быстро разрушается, что ведет к КЗ и возгоранию (нарушение ПУЭ п. 2.1.48).
- Старый алюминий. Срок службы проводки с алюминиевой изоляцией — до 20-30 лет. В старом фонде она высыхает и осыпается, а сама жила становится хрупкой и ломается при любой манипуляции. Более того, скрутки меди с алюминием вызывают гальваническую коррозию и неизбежный нагрев.
- Отсутствие заземления. Система TN-C (два провода без «земли») официально запрещена (ГОСТ 30331.1—2013). Без заземляющего проводника (PE) вы рискуете жизнью при пробое изоляции на корпус стиральной машины или бойлера.
- Иллюзия защиты. Старые автоматы не защищают от токов утечки (нет УЗО), а их номиналы часто завышены. Современная безопасность требует комплексной защиты по току КЗ, тепловой нагрузке и утечке.
- Пожарная опасность. Старая проводка поддерживает горение, выделяя токсичный дым, что недопустимо по современным нормам (ФЗ №123, ГОСТ 31565-2012).
Надежная защита работает только при соблюдении всех нормативных требований в комплексе. Частичный ремонт старой сети — это лишь отсрочка неизбежной аварии.
Подготовка к замене
электропроводки в квартире
Грамотная подготовка — это 80% успеха будущего качественного результата. На этом этапе нужно продумать все до мелочей, чтобы не пришлось штробить свежеоштукатуренные поверхности. Разберем ключевые шаги.
Диагностика существующей системы
Первым делом необходимо понять, с чем вы имеете дело. Пригласите компетентного электрика для полной диагностики. Специалист определит тип и состояние старых жил, оценит характеристики вводного кабеля, проверит работоспособность имеющихся защитных устройств и распаечных узлов. Это поможет избежать сюрпризов в процессе работ.
Планирование новой конфигурации сети
Современный подход предполагает разделение потребителей на независимые линии.
Экономия на автоматах и объединение всех розеток в одну группу — это риск остаться без света во всей квартире из-за одной неисправности. Мы рекомендуем современный стандарт: прокладку отдельных трасс от электрощита к каждой мощной точке потребления.
- Электроплита и духовой шкаф. Это самые мощные потребители (до 3.5–7 кВт). Для варочной панели обычно требуется кабель сечением 6 мм². Подключать их на общую розеточную группу запрещено — кабель 2.5 мм² просто расплавится.
- Стиральная и сушильная машины. Это «мокрая зона». Линия должна быть защищена не только автоматом, но и отдельным УЗО (или дифавтоматом) с током утечки 10 мА или 30 мА для защиты человека от поражения током.
- Кондиционеры (сплит-системы). Пусковые токи климатической техники могут вызывать скачки напряжения, поэтому их изолируют от линий освещения и ПК.
- Проточный водонагреватель. Крайне мощный прибор (от 3.5 до 8 кВт), требующий отдельного кабеля большого сечения и индивидуальной защиты.
- Холодильник и система защиты от протечек. Это так называемая группа «неотключаемых линий». Уезжая в отпуск, вы можете одним рубильником обесточить всю квартиру, оставив работать только холодильник и датчики воды.
- Рабочее место с компьютером. Чтобы включение чайника на кухне не вызывало помех или отключения вашего ПК, дорогую технику лучше запитать отдельно.
Такое разделение позволяет локализовать аварию: если сломался ТЭН в стиральной машине, отключится только она, а не свет во всей квартире.
Расчет сечения и выбор кабеля
Это критически важный этап, от которого зависит надежность и пожарная безопасность. Толщина токоведущих жил подбирается исходя из максимальной нагрузки на каждую группу с обязательным запасом в 20-30%. Для осветительных линий обычно используют медный провод сечением 1,5 мм², для стандартных розеточных групп — 2,5 мм², а для питания мощных потребителей требуется уже 4–6 мм². Ошибка в этом расчете чревата перегревом и выходом системы из строя.
Изучение нормативной базы
Все работы должны строго соответствовать действующим правилам. Ключевые требования регулируют глубину штроб, допустимые способы соединения и ответвления жил, обязательное устройство заземления, установку УЗО в помещениях с повышенной влажностью. Основным руководящим документом являются Правила устройства электроустановок или ПУЭ. В главе 7.1 приводятся общие сведения о том, как менять проводку в квартире правильно.
Определение способа разводки
Выбор разводки зависит от планировки квартиры, расположения мощных потребителей и бюджета. Каждый вариант имеет свои преимущества с точки зрения надежности, стоимости и сложности монтажа электросети. Детальный разбор всех способов разводки с примерами и схемами мы вынесли в отдельную статью.
Составление схемы электропроводки
Работы по обустройству электроснабжения вслепую недопустимы. Чертеж — это ваш главный документ и инструкция. Он решает сразу несколько задач: помогает точно рассчитать метраж и количество материалов, служит техническим заданием для мастера и остается у вас как паспорт инженерной системы на будущее.
На грамотном плане должны быть отмечены:
- точные места установки розеток, выключателей и стационарных светильников;
- маршруты укладки проводов с указанием типа и толщины каждой жилы;
- место монтажа квартирного щитка;
- расположение распределительных коробок.
Нарисованный от руки на листе эскиз — это уже лучше, чем ничего. Но для настоящей точности и наглядности стоит использовать специализированный софт, например, Домашний Инженер 3D.
Главное достоинство приложения — его интуитивный интерфейс, который помогает за считанные минуты воссоздать точный план помещений с реальными размерами. Для работы с инженерными сетями здесь предусмотрен специальный режим, где можно сосредоточиться на прокладке кабелей.
В вашем распоряжении будет обширная библиотека готовых элементов: от стандартных и влагозащищенных розеток до различных типов выключателей, светильников, распределительных коробок и щитов. После завершения работы можно быстро составить смету.

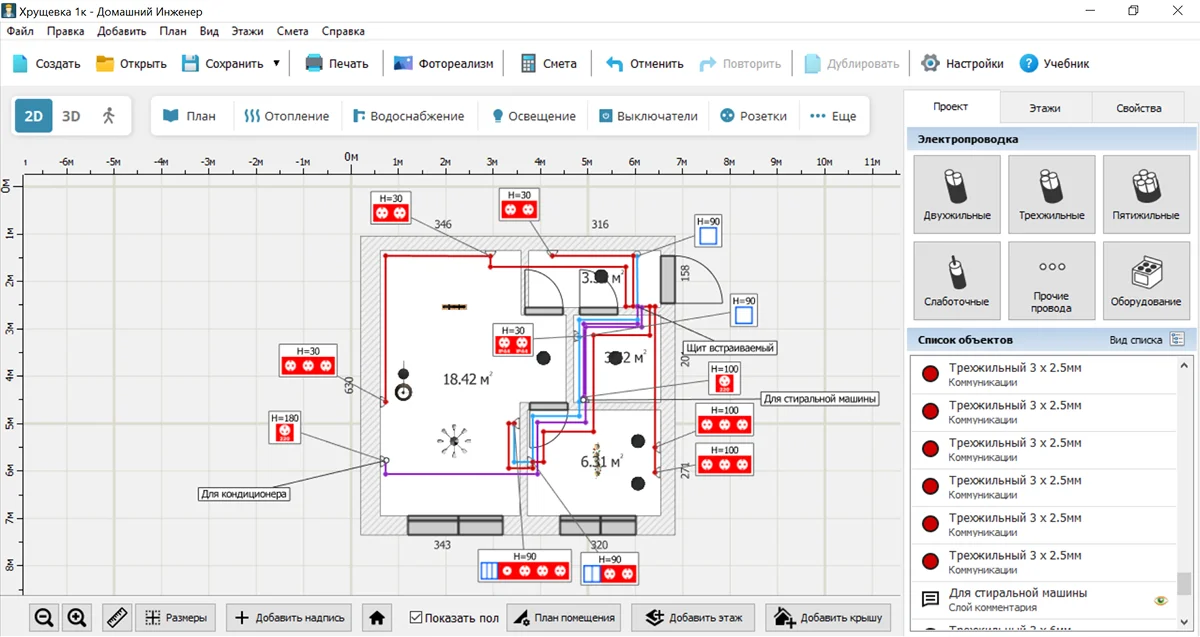

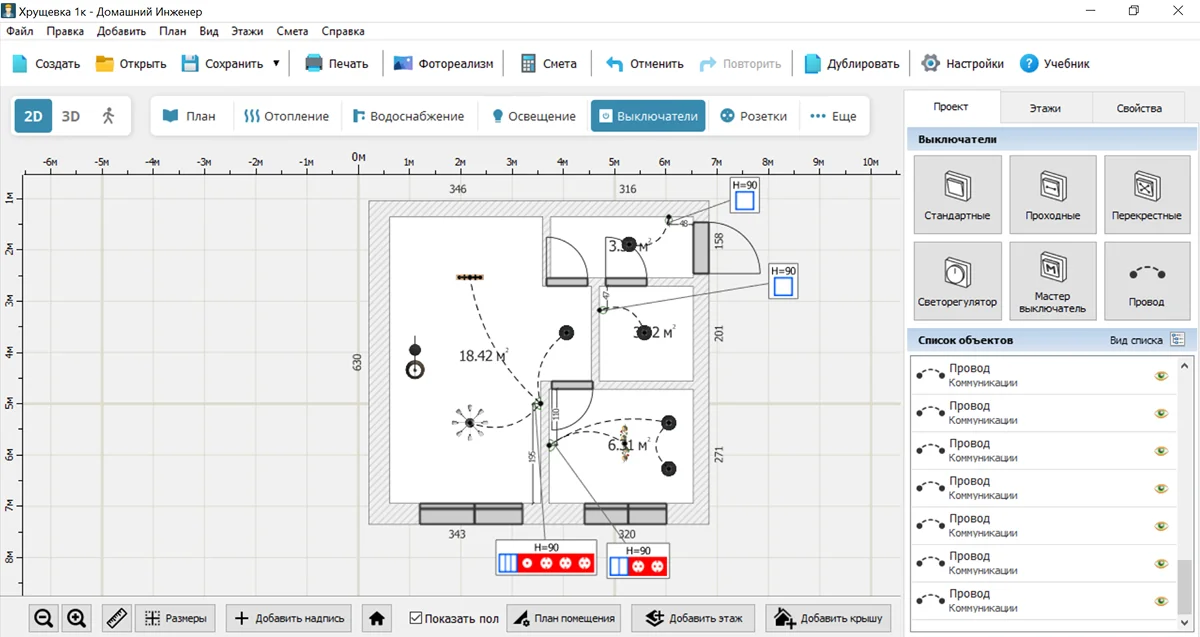

Чтобы показать, как поменять проводку в квартире самому с использованием плана, давайте рассмотрим конкретный проект. Перед нами классическая однокомнатная хрущевка. В таких квартирах используется алюминиевая проводка, поэтому необходимость замены очевидна.
При разработке новой электрической схемы мы увеличили количество розеток. В частности, над столешницей на кухне добавили два тройных блока для мелкой техники и разместили дополнительные точки в ТВ-зоне. Чтобы не запутаться в дальнейшем, все линии прокладывали сразу с учетом сечения кабелей. Голубым цветом отмечены провода для освещения, красным — розеточные, фиолетовым — силовые.
На составление такого проекта ушло всего час. Вы тоже можете сделать аналогичный план для своей квартиры. Попробуйте прямо сейчас!
Составьте проект замены проводки
Скачайте программу и подготовьте полноценную схему разводки своими руками!
Материалы и инструменты
Качество результата напрямую зависит от качества «расходников». Не экономьте на том, что будет спрятано в стенах на десятилетия. Вот что вам понадобится:
- Кабели. Медные, негорючие. Сечения проводов подбираются по нагрузке.
- Защитная аппаратура. Автоматические выключатели, УЗО или дифавтоматы от проверенных брендов, таких как ABB, Schneider Electric, Legrand.
- Электрический щиток. Нужно подобрать модель с учетом количества потребителей. Для однушки достаточно щита на 16-24 модуля, для двушки — до 36.
- Установочные изделия. Подрозетники, распределительные коробки, розетки и выключатели.
- Монтажные аксессуары. Гофрированные или гладкие трубы для дополнительной защиты кабеля, клипсы или дюбель-хомуты для крепления, алебастр или гипсовая шпаклевка для фиксации.
Также для замены проводки в квартире своими руками потребуются:
- штроборез или болгарка с алмазным диском для прокладки штроб;
- перфоратор с коронкой для подрозетников;
- набор отверток, в том числе индикаторная для прозвонки фазы;
- лазерный уровень;
- разметочная нить;
- пассатижи;
- кусачки;
- стриппер для зачистки проводов;
- тестер для проверки линий.
Как менять проводку в квартире: инструкция
Сделать розетку или повесить люстру своими руками — похвальное желание. Но самодеятельность на некоторых этапах категорически запрещена:
- Работы в этажном щите. Это зона ответственности УК и место повышенной опасности. Ошибка там может оставить без света весь подъезд или привести к пожару на магистральной линии.
- Сборка и коммутация электрощита. Ошибки в выборе селективности, неправильная затяжка контактов или неверная схема подключения УЗО не видны глазом. Они проявляются в момент аварии, когда защита не срабатывает.
- Расчет нагрузок. Если у вас выбивает автомат, нельзя просто поменять его на более мощный. Нужно рассчитать токи короткого замыкания и сопоставить их с ВТХ автоматического выключателя.
- Поиск скрытых неисправностей. Если УЗО или автомат срабатывает по непонятной причине, найти причину без специального оборудования не получится. Методом тыка вы потратите кучу времени и разворотите стены.
- Полная замена проводки. Это скрытые работы. Если вы плохо соедините провода в стене и заштукатурите их, через год придется вскрывать новый ремонт.

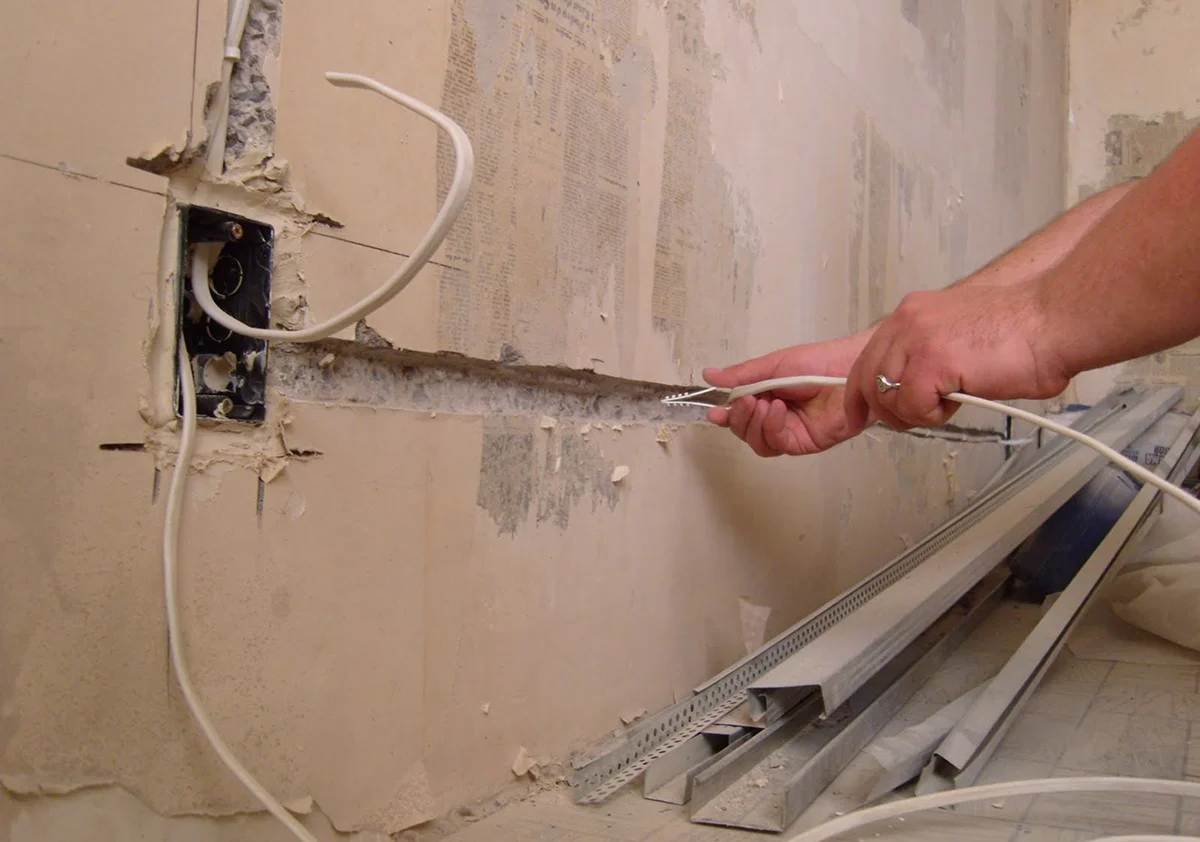

Демонтаж старой проводки
Первым делом полностью обесточьте квартиру на вводном щите. После проверки отсутствия напряжения можно приступать к удалению старых кабелей. Алюминиевые провода, идущие к вашему щитку от общедомового, трогать самостоятельно запрещено — это работа управляющей компании. Вызовите представителя УК, а в это время вскройте внутриквартирные трассы с помощью перфоратора и удалите ненужные кабели.
Разметка по стенам
С помощью лазерного уровня, рулетки и нити с краской нанесите на стены разметку в соответствии с проектом. Нужно показать линии будущих штроб, центры подрозетников и коробок, место для распределительного щитка. Проверьте, чтобы трассы не пересекались с будущими местами установки мебели и сантехники.
Как составить инженерный проект
Рассказываем, как спланировать коммуникации в программе.

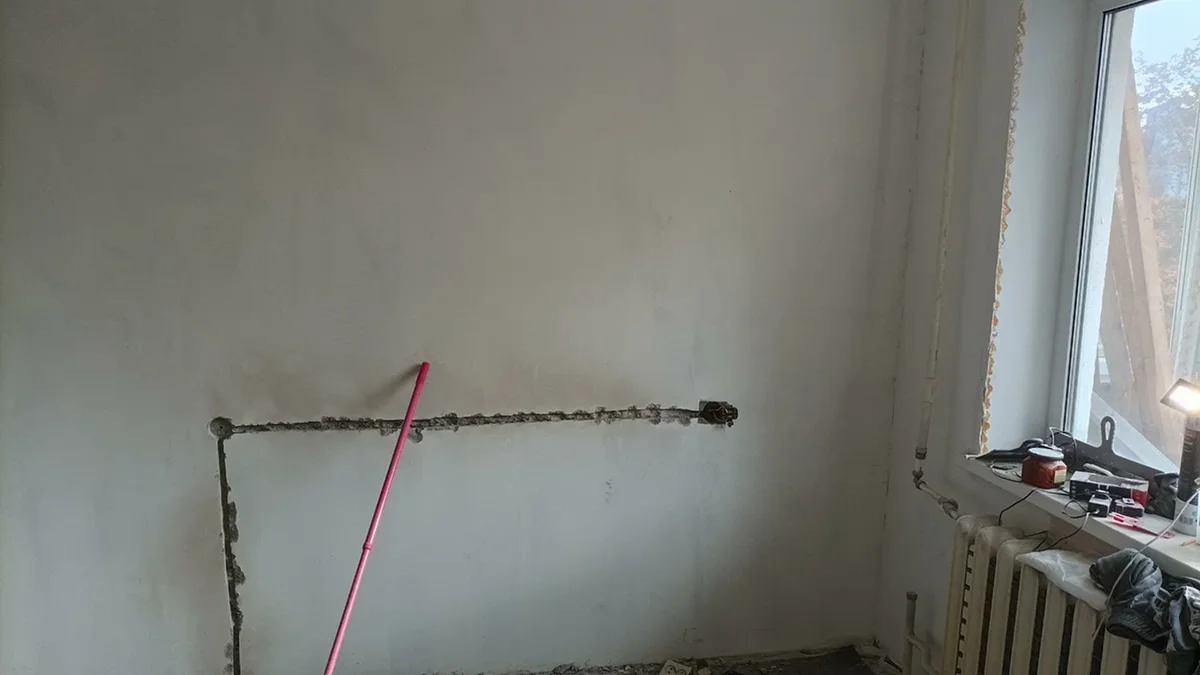

Читать статьюШтробление и подготовка каналов
По нанесенным линиям прорежьте штробы для укладки кабеля. Для подрозетников и коробок с помощью перфоратора и коронки вырежьте углубления диаметром 68 мм. Работа очень пыльная, поэтому не забывайте о средствах защиты. Используйте очки и респиратор.

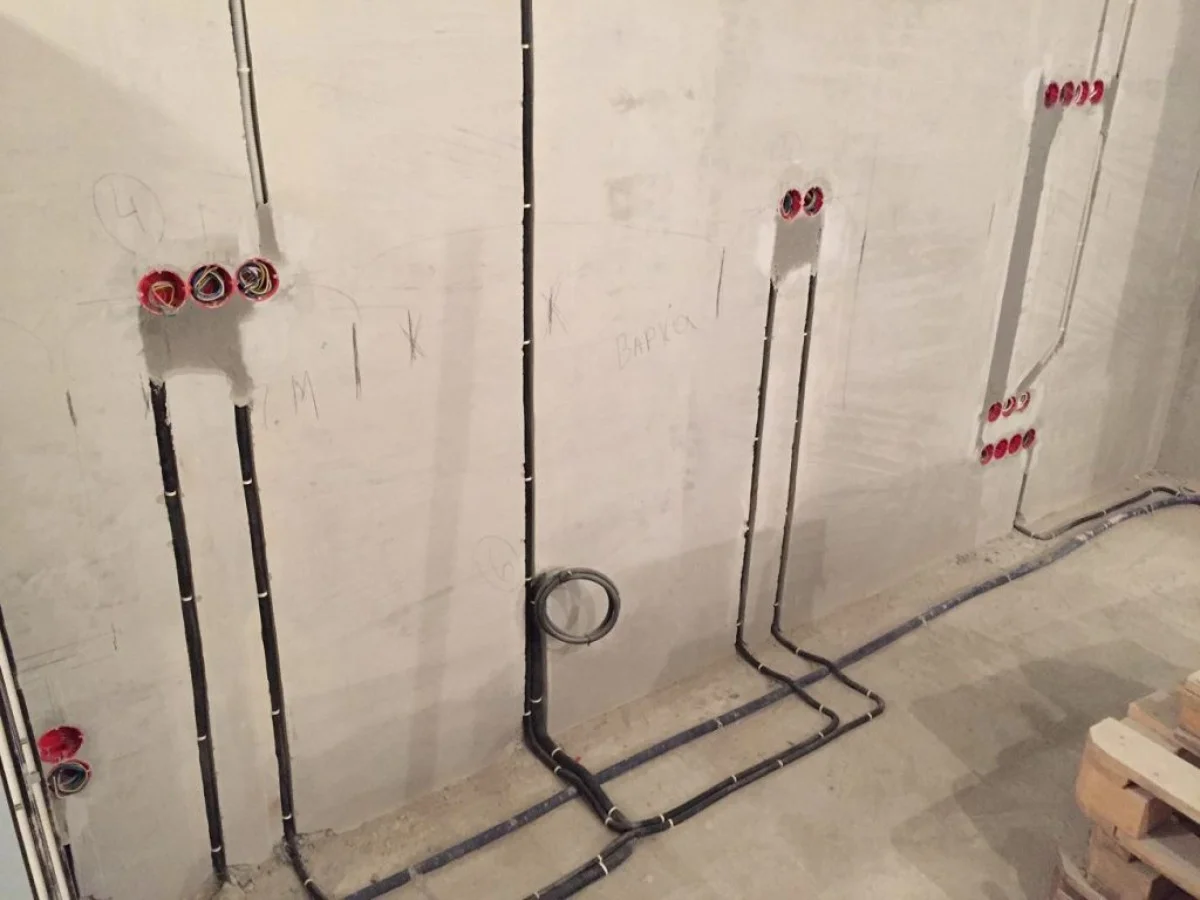

Прокладка кабелей
Соединения проводов должны выполняться только в распределительных коробках с помощью клемм, пайки или опрессовки. Скрутки запрещены. Альтернативный метод — прокладка цельного, неразрывного кабеля от щитка до конечной точки или между розетками одной группы (шлейфом).
Крепление выполните с помощью дюбель-хомутов или алебастра. Обязательно оставляйте запас провода 10-15 см в подрозетниках и щитке, это поможет избежать излишнего натяжения.

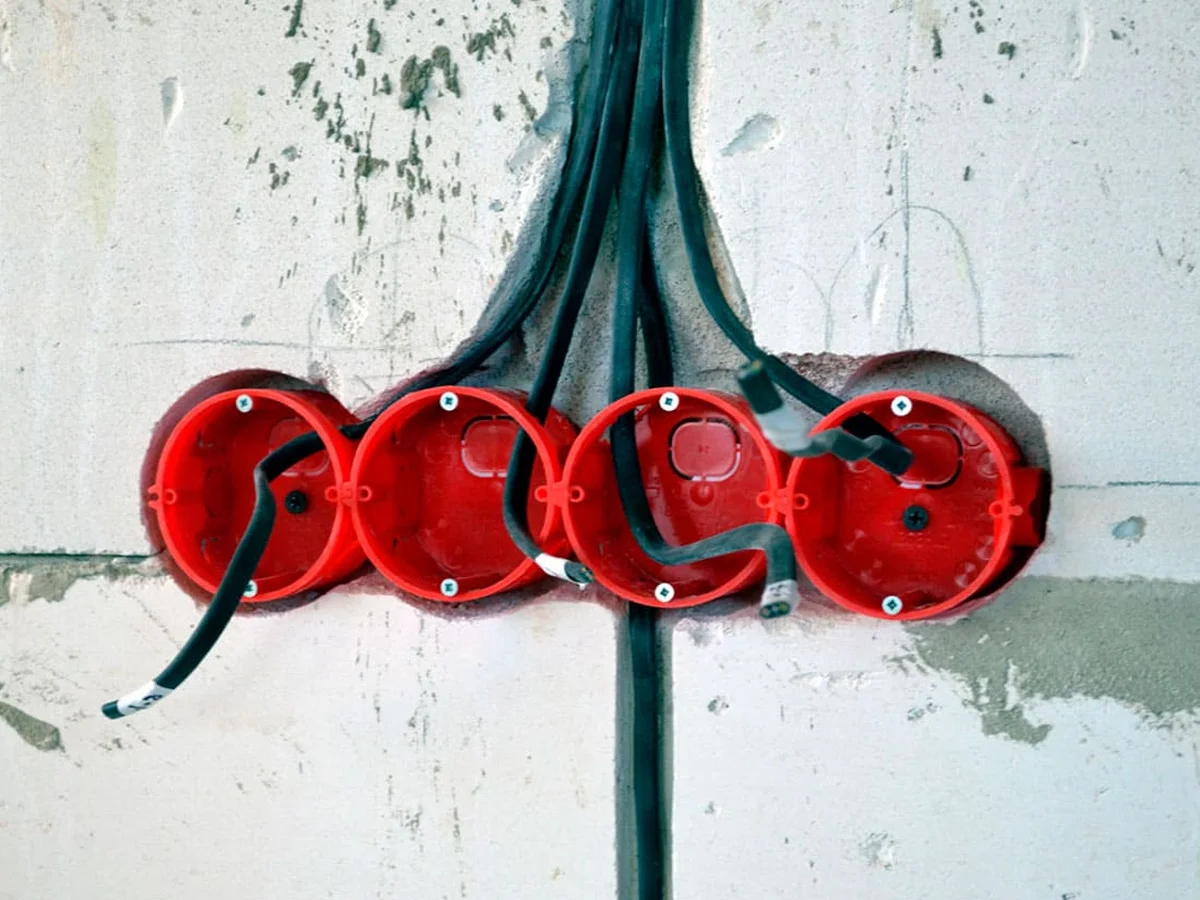

Установка подрозетников и коробок
Пластиковые стаканы (подрозетники) и распределительные коробки зафиксируйте в нишах на алебастр или гипсовую шпаклевку. Важно выставить их в уровень с будущей поверхностью стены, иначе потом возникнут проблемы с отделкой.

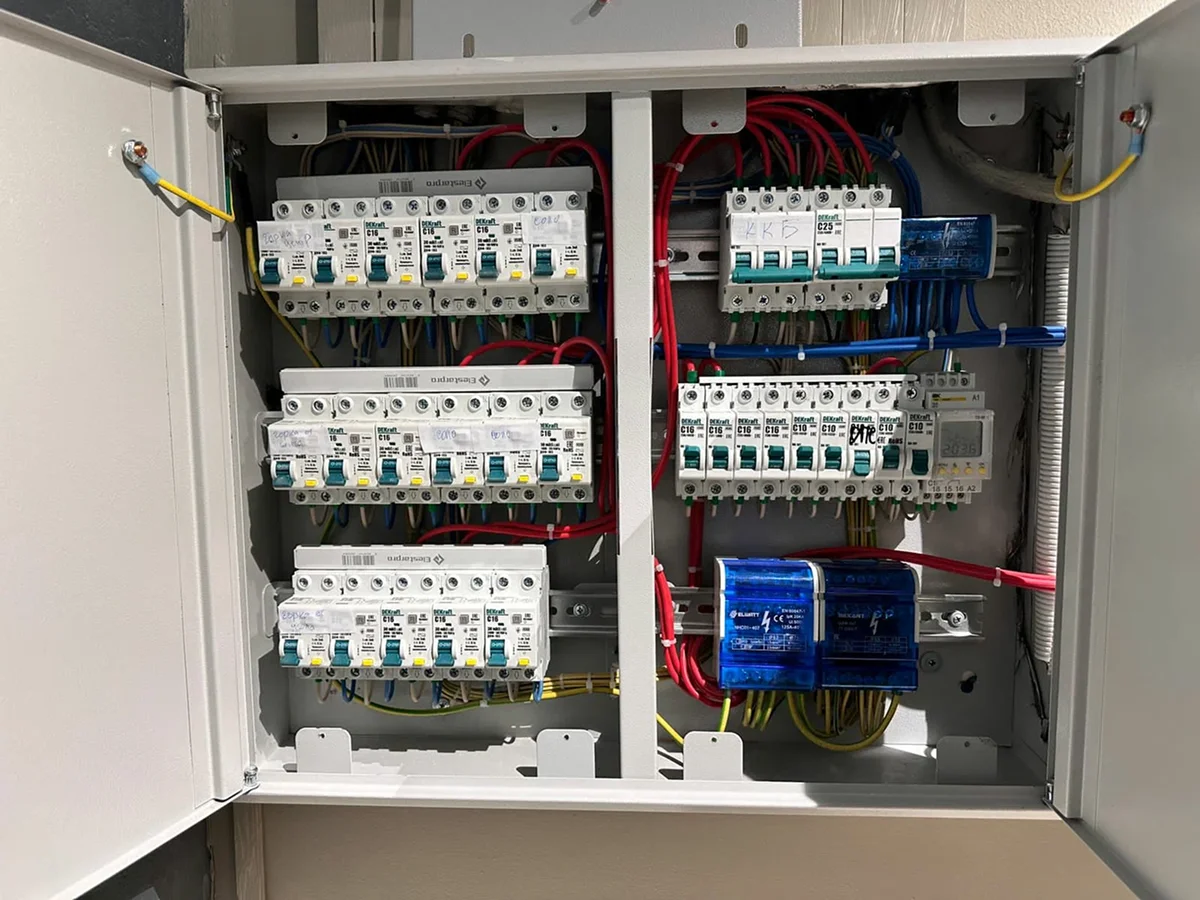

Монтаж щита и подключение автоматов
На подготовленное место закрепите электрический щиток. Установите внутрь DIN-рейку, нулевую и заземляющую шины. Смонтируйте автоматические выключатели и УЗО согласно нарисованной схеме разводки. Аккуратно выполните подключение электрических линий к аппаратуре.
Сборка электрощита — это не просто «вставить автоматы в ряд», а инженерный расчет. Главное заблуждение заказчиков и неопытных мастеров: «Автомат нужно ставить помощнее, чтобы не выбивало».
Одним из самых важных правил является обеспечение селективности по току короткого замыкания (ПУЭ п. 3.1.8, ГОСТ IEC 60947-1-2017 п. 2.5.23), и по току утечки (ПУЭ п. 7.1.73).

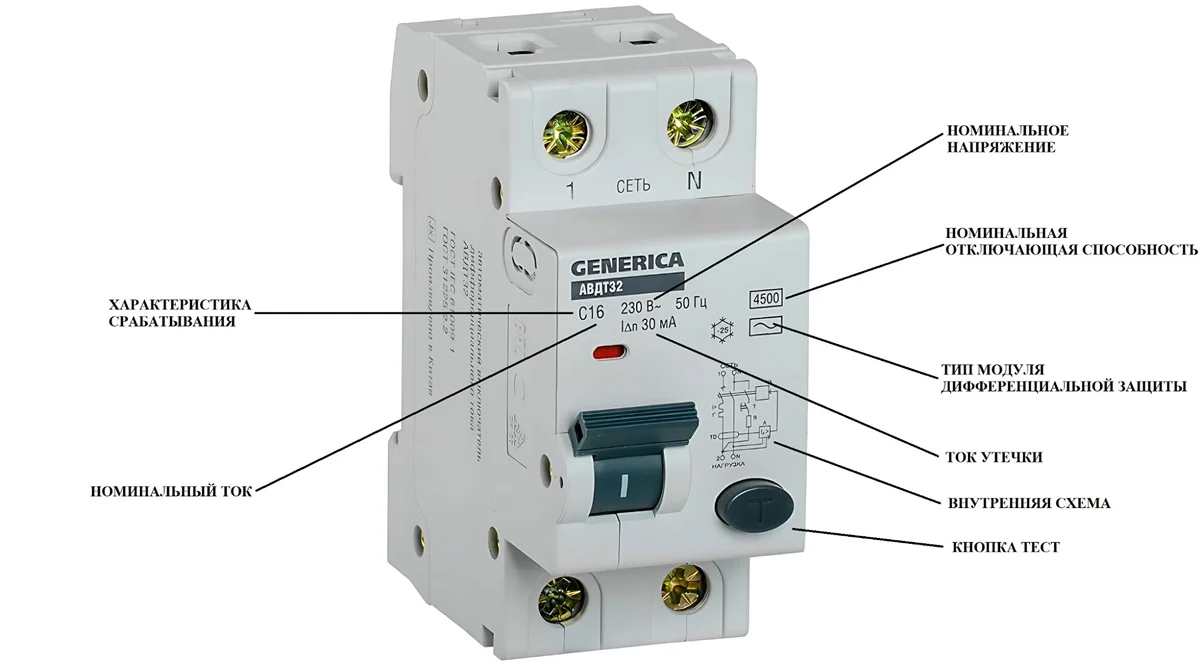

Аппараты защиты стоит подбирать исходя из расчета нагрузки на кабельную линию и ее сечения. Автоматический выключатель должен обеспечить отключение линии за 0,4 секунды при токе короткого замыкания, а устройство защитного отключения по току утечки за 0,3 секунды при утечке 0,5-1 от номинала.
На группы освещения и розеточную сеть следует устанавливать устройства дифференциального тока (ГОСТ Р 50571.4.41-2022 п. 411.3.3, 411.3.4). Рекомендуем ставить УЗО типа «А», так как более дешевый тип «АС» реагирует только на переменный ток утечки и может «пропустить» удар от стиральной машины или компьютера.
Стоит отметить, что автоматический выключатель защищает исключительно кабельную линию, а УЗО (УДТ) защищает человека. УЗО или рубильник без связки с автоматическим выключателем не отключит линию по току короткого замыкания. Так и автомат не обеспечит защиту по току утечки без функции УЗО.

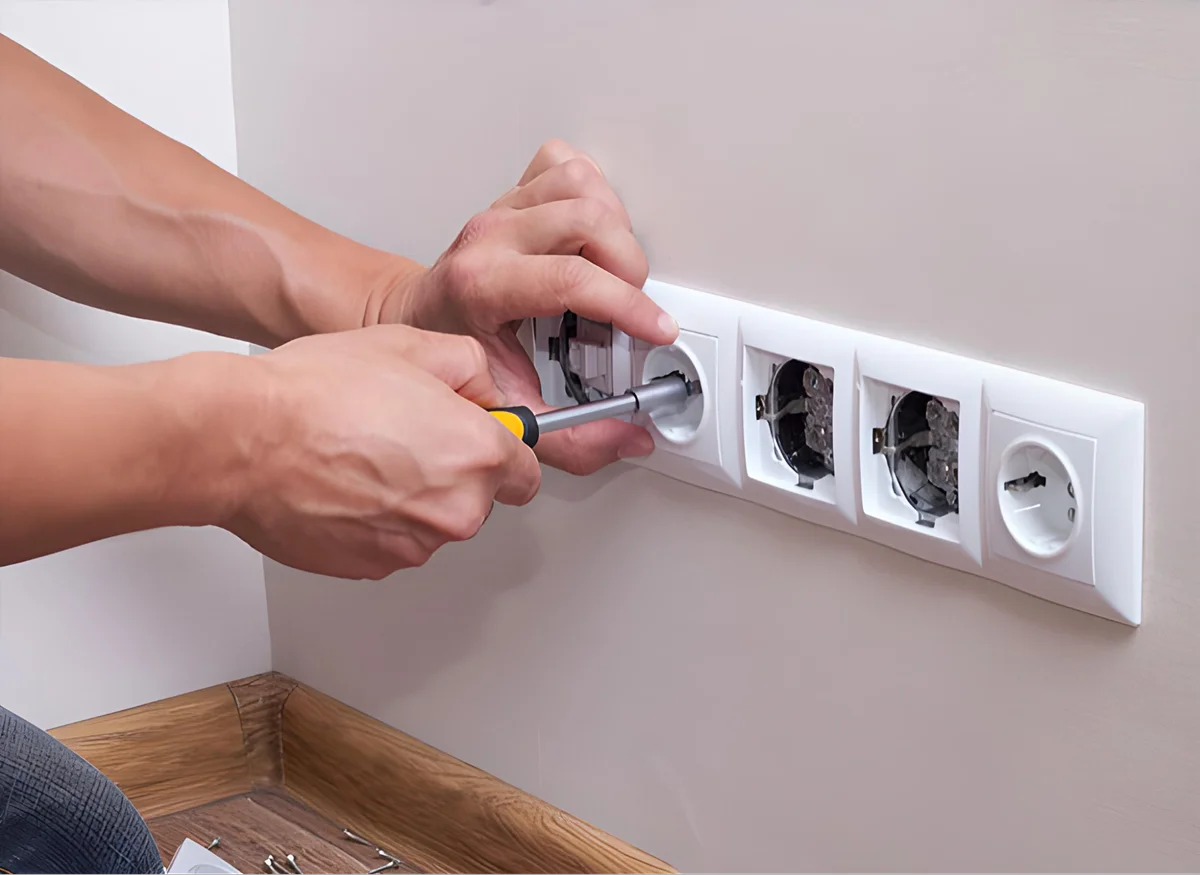

Подключение розеток и выключателей
После оштукатуривания и черновой отделки стен выполните финальный монтаж. Зачищенные концы проводов в подрозетниках подключите к розеткам и выключателям. Затем зафиксируйте их в стаканах с помощью распорных лапок и закройте декоративными накладками.
Тестирование системы
Перед включением под нагрузкой обязательно прозвоните все линии тестером на отсутствие короткого замыкания и правильность сборки. Затем включите автоматы по одному, проверьте работу всех розеток, выключателей и светильников. Также убедитесь в правильности срабатывания УЗО и дифавтоматов с помощью тестовой кнопки. Стоит учесть, что кнопка самопроверки не всегда регламентирует 100% исправность прибора. Для проверки лучше всего подавать ток утечки 0,5-1 от номинала специализированным оборудованием.
Резюме
В завершение еще повторим, как заменить проводку в квартире:
- Оцените необходимость самого мероприятия. Учитывайте возраст дома, наличие алюминиевых проводов, рост нагрузки — это главные сигналы.
- Спланируйте проект. Разделите потребителей на группы, рассчитайте сечение кабеля, выберите тип разводки электрики.
- Нарисуйте схему. Точный план с розетками, трассами и щитком будет основой качественного монтажа. Используйте специализированную программу для черчения схемы.
- Приобретите подходящие материалы. Вам понадобятся медные кабели, надежные автоматы, УЗО, негорючие подрозетники и комплект инструментов.
- Следуйте технологии. Вначале выполните полный демонтаж старой системы. Затем аккуратно проштробите новые канавки, уложите линии по схеме, смонтируйте щит и аппаратуру в нем, подключите все кабели.
- Не пропускайте тестирование. Прозвоните все мультиметром, убедитесь в работоспособности розеток и выключателей. Протестируйте УЗО с помощью специальной кнопки.
Ответы на популярные вопросы
Соедините несколько ключевых факторов:
- дом старше 25-30 лет;
- использование алюминиевых проводов;
- постоянное срабатывание защиты;
- запах горелой изоляции;
- нагрев точек подключения.
Если присутствуют хотя бы два пункта, частичная замена не спасет ситуацию, нужен комплексный подход к ремонту электропроводки.
Технически можно все, но профессионально — категорически не рекомендуем частичную замену электропроводки, так как это ведет к следующим последствиям:
- Проблема соединений. Старая проводка чаще всего алюминиевая, новая — медная. Качественно соединить их можно, но это лишние соединения, которые часто выполнены с нарушениями и спрятаны в стенах. При возникновении проблем в месте соединения снижается доступность обслуживания, данные участки больше всего подвержены возникновению КЗ.
- Пожаробезопасность. При частичной замене проводки оставшаяся проводка остается источником повышенной опасности по типу исполнения кабельной линии, а значит вы не будете защищены от возгораний.
- Экономическая иллюзия. Ремонт «кусочками» растягивается во времени, требует большего количества выездов мастера и «грязных работ». В итоге суммарные затраты часто превышают стоимость единовременной замены.
Частичная замена оправдана только как временная мера при явной аварии конкретной линии, с планом полной реконструкции в ближайшем будущем.
Официальный проект с печатями для типовой квартиры не требуется. Однако грамотная, детальная схема монтажа электропроводки необходима. Именно ее отсутствие — частая причина споров с подрядчиком и ошибок при обустройстве электросети.
При отсутствии опыта, профильного образования и уверенности в знании ПУЭ услуга электрика необходима. Ошибки при подключении цепей и установке автоматов невидимы, но фатальны. Беритесь за дело самостоятельно только в том случае, если досконально понимаете, как поменять проводку в квартире.
Электрика — это сфера, где ошибки стоят дорого. Профессионал дает гарантию, домашний мастер — только честное слово. Для проверки монтажа стоит воспользоваться услугами сертифицированной электролаборатории.
Нужно установить УЗО с током утечки 10-30 мА на линии, питающие ванную комнату, кухню и другие влажные зоны. Общее вводное УЗО на квартиру также обязательно. Пытаться сэкономить за счет стоимости электромонтажных компонентов точно не стоит, поскольку ущерб от возможного пожара многократно превысит любые текущие расходы.
Автоматические выключатели подбираются по сечению кабеля и нагрузке. Обычно используется 16А для розеток, 10А для света, 25А и более для силовых линий.
Основные причины:
- неверный выбор сечения кабеля относительно нагрузки;
- плохой контакт в соединениях, например, скрутки без сварки или опрессовки;
- подключение слишком многих приборов на одну линию;
- использование некачественных розеток и выключателей;
- неправильный выбор номиналов автоматов.
Все это — следствие либо попытки сэкономить, либо отсутствия схемы электропроводки.
