Как сделать подробный план розеток и выключателей

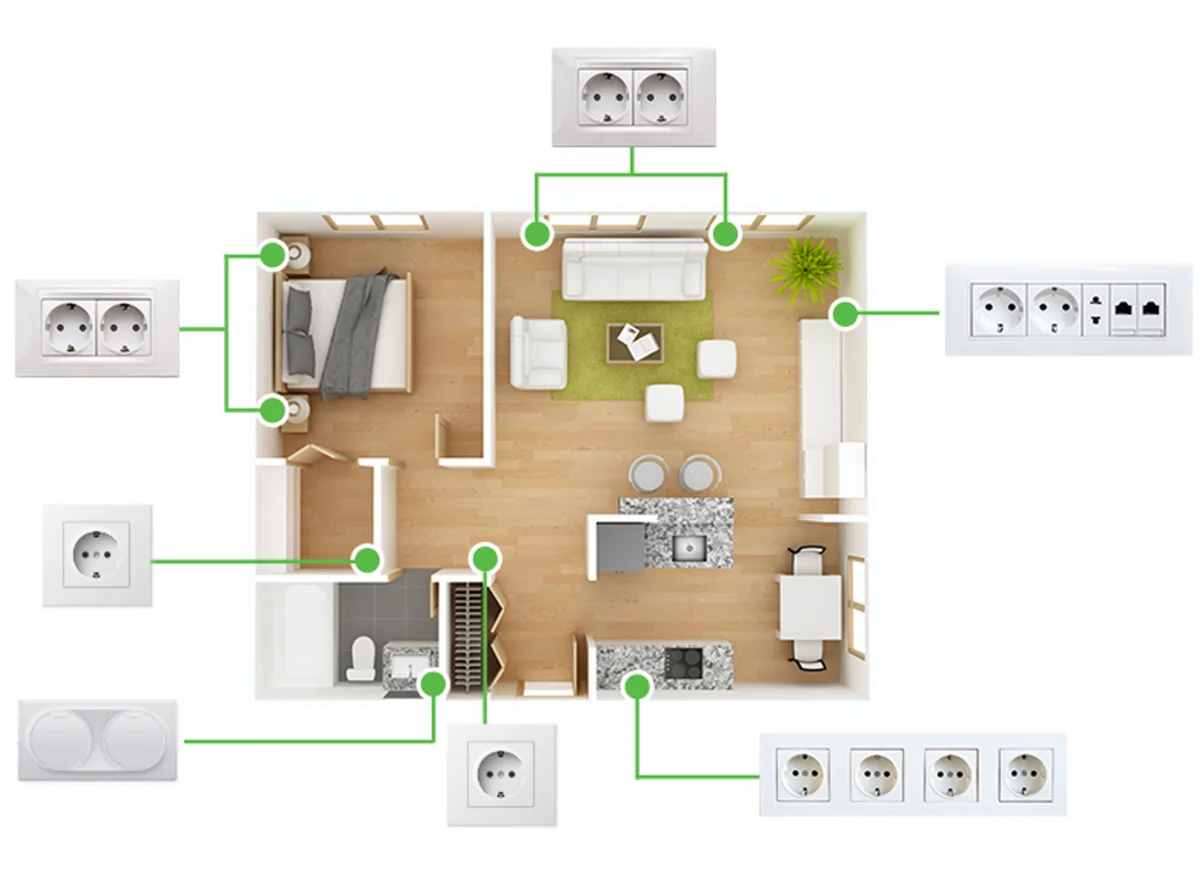

Правильно составленный план розеток и выключателей в квартире — основа удобной и безопасной системы электроснабжения. Он помогает избежать перегрузок, исключает необходимость сверлить стены после ремонта и предотвращает ситуацию, когда точка подключения оказывается за мебелью. Грамотная схема учитывает количество техники, особенности мебели, требования безопасности и перспективу развития — например, установку умного дома или дополнительной бытовой техники. Это экономит время, деньги и нервы на этапах монтажа и эксплуатации.

Рекомендации по расположению
розеток и выключателей

Ошибки на этапе проектирования часто приводят к неудобствам в повседневной жизни: не хватает электроточек, приходится пользоваться удлинителями. В отдельных случаях появляется риск перегрузки линии, возгорания или поражения током.

Чтобы избежать таких проблем, при составлении плана розеток и выключателей в квартире важно учитывать не только текущие потребности, но и перспективу. Весьма вероятно, что в ближайшие годы у вас появится новая техника, а совокупная мощность бытовых приборов возрастет. Поэтому лучше придерживаться ряда рекомендаций.

• добавьте 1–2 резервные розетки в каждой комнате;
• в кабинете, гостиной, на кухне — используйте блоки по 3–4 точки;
• проложите дополнительные кабели даже там, где сейчас не будет приборов, на случай установки новой техники в квартире.

Помните о возможности развития: умный дом, климат-контроль, видеонаблюдение — все это также требует электрического питания.

Помимо количества, стоит учесть и особенности расположения. Если вы новичок, то в этом деле лучше придерживаться стандартных правил.

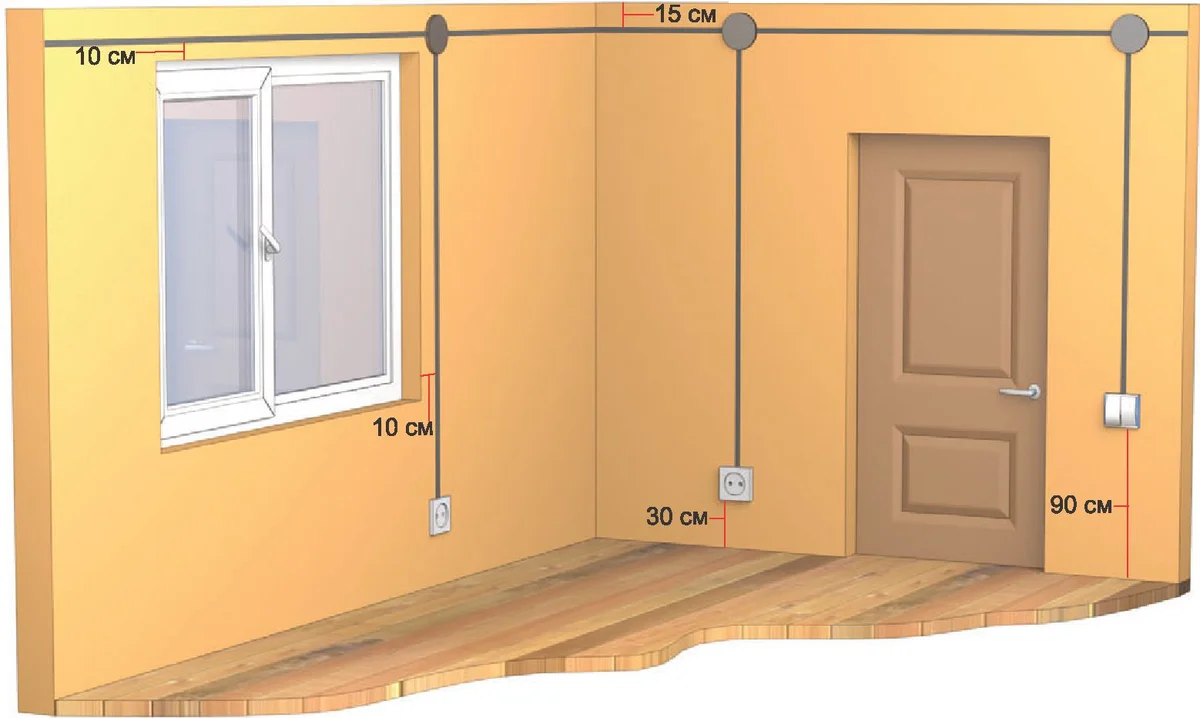

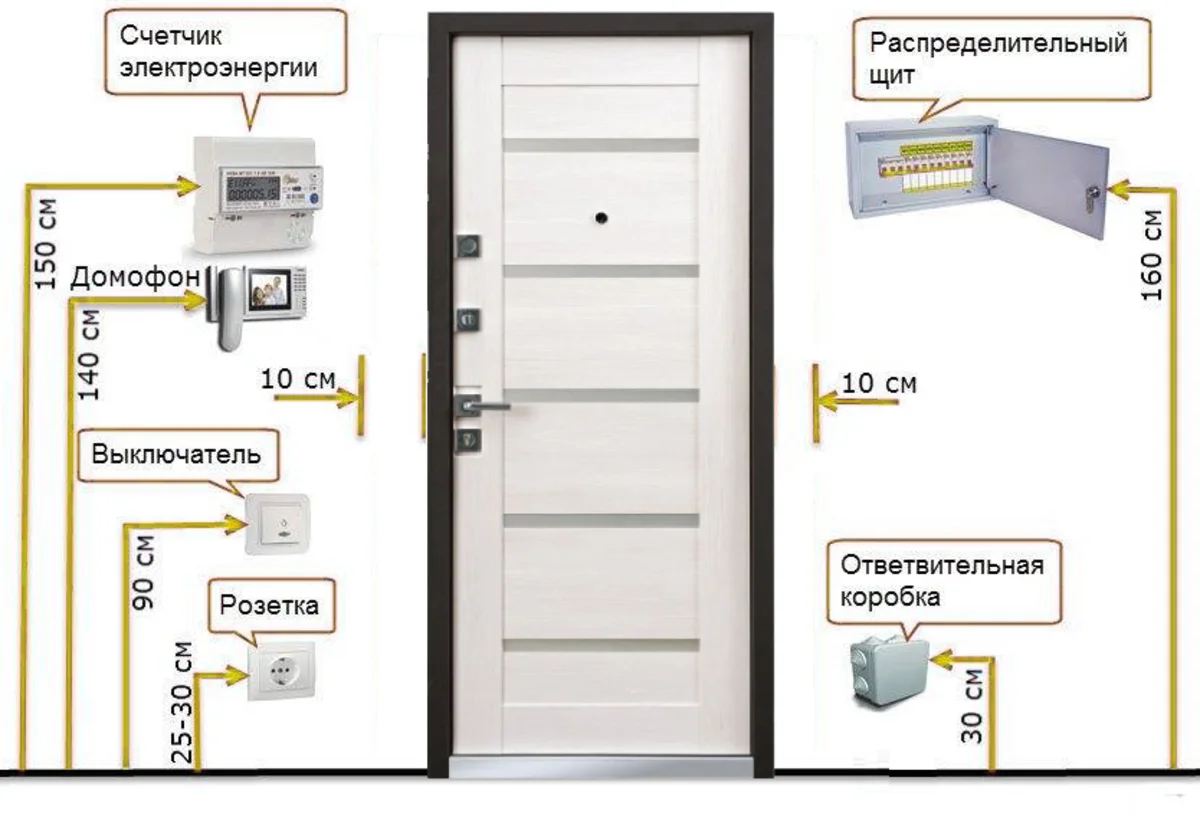

Высота размещения

Эти значения приводятся в ПУЭ и СНиП, но все предписания носят рекомендательный характер. Тем не менее их стоит придерживаться. В противном случае одни точки окажутся закрыты мебелью, а другие будут неудобными для запитки электрических приборов.

Большинство точек подключения можно расположить на высоте 30 см от пола. Это универсальный уровень. Он позволяет запитать пылесос, утюг, торшер и другие приборы, не нагибаясь низко.

На кухне места подключения размещаются на высоте 10–15 см над столешницей. Это позволяет питать мелкую технику без провисания шнуров. В то же время расстояние в 15 сантиметров будет достаточным для того, чтобы избежать загрязнения контактов.

Выключатели лучше монтировать на высоте 90–110 см от пола. Такой уровень комфортен для большинства взрослых и подростков. В детской комнате можно установить дублирующий выключатель ниже для самостоятельного доступа.

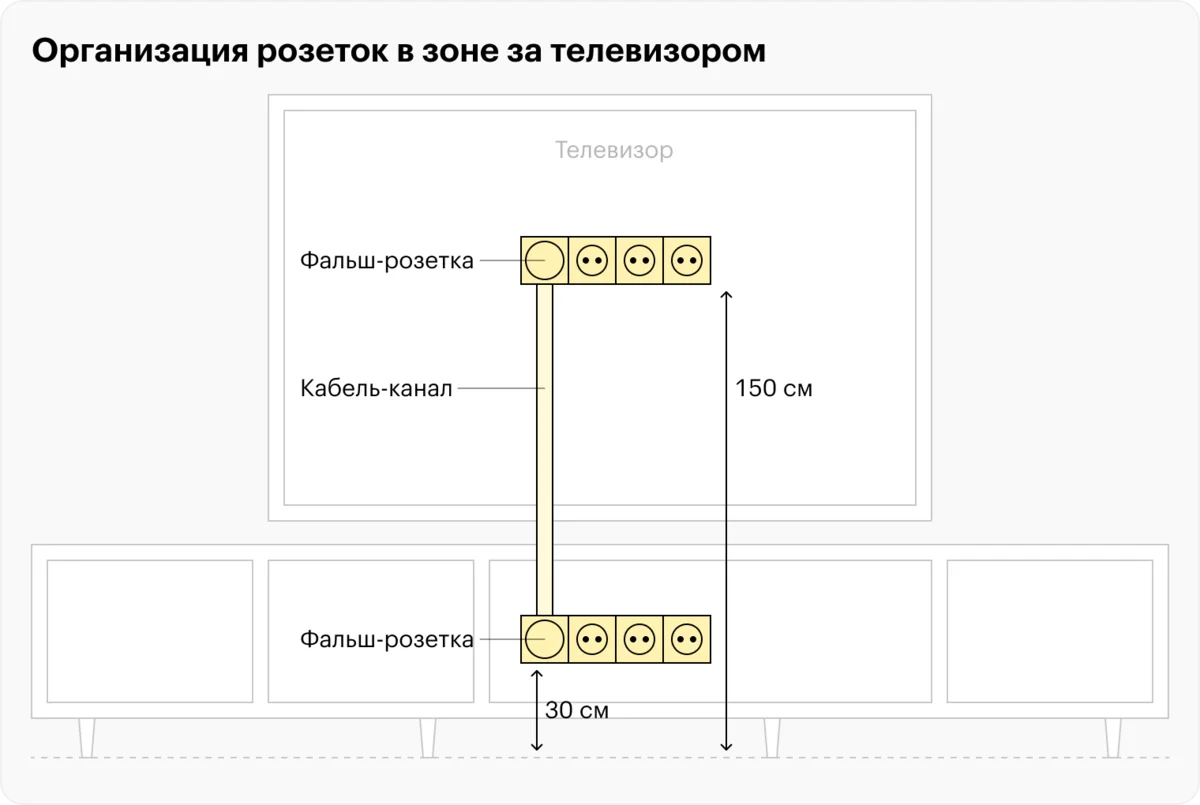

Выбирая, где делать розетки, нужно учитывать расстановку мебели. Например, точка подключения телевизора в гостиной должна быть за техникой, но с доступом для обслуживания.

Техника безопасности

Электричество требует строгого соблюдения норм. Особенно это касается влажных и пыльных зон, такие как ванные комнаты, кухни, подвалы:

• В ванной комнате и на улице устанавливаются только влагозащищенные устройства с маркировкой IP44 и выше. Они имеют специальные шторки и закрывающиеся крышки.
• Запрещено размещать приборы ближе 60 см от источника воды: ванны, душевой кабины, мойки. Это требование ПУЭ.
• Ни в коем случае нельзя ставить розетки за встраиваемой техникой, если к ним нет свободного доступа. Иначе замена или ремонт станут невозможны без демонтажа всей мебели.

Разделение розеток на слаботочные и силовые

В современном доме есть не только свет, но и интернет, TV, домофон, сигнализация. Эти системы требуют отдельных слаботочных линий. Кабели, их образующие, чувствительны к электромагнитным помехам. Если проложить их рядом с силовыми проводами, возможно появятся сбои в работе Wi-Fi, помехи в звуке, потеря сигнала.

Чтобы избежать такого исхода, прокладывайте слаботочные линии на расстоянии не менее 20 см от силовых. В стенах это стоит делать в отдельных штробах. При большом количестве точек подключения нетрудно запутаться. Составив план размещения розеток, вы сможете предотвратить это. На схеме подключения электроприборов обозначьте точки под:

• LAN в кабинете и спальне — это разъемы для подключения проводного интернета;
• TV в гостиной;
• Wi-Fi роутер, IP-камеры, датчики умного дома.

Создание отдельных линий

Электроплита, духовой шкаф, бойлер, стиральная машина, теплые полы — это мощная техника. Подключать их к общей группе нельзя: это вызовет перегрузку и срабатывание автомата.

Что делать:

• ставить каждый мощный прибор на отдельную линию от электрощита;
• использовать кабель сечением 4 мм² при нагрузке до 6 кВт или 6 мм² от 6 кВт;
• устанавливать силовые розетки и автомат соответствующего номинала;
• для варочной панели и духового шкафа лучше задействовать две отдельные линии, даже если они стоят на кухне рядом.

Добавление приборов под «умный дом»

Если вы планируете в будущем создать систему автоматизации, важно знать: просто добавить «умные розетки» в готовую электрическую схему не получится, нужен комплексный подход:

• Для работы реле, датчиков, контроллеров требуется постоянное питание 220 В. Нужно добавить дополнительные выводы и пересчитать мощность линий с учетом будущей нагрузки.
• Некоторые устройства, например, датчики движения, подключаются через клеммы напрямую в распределительную коробку. Значит, нужно сохранить доступ к ней, а не закрывать ее штукатуркой.
• Почти всем приборам, которые будут подсоединены к системе, понадобится дополнительный кабель. Его лучше проложить заранее.

Нужна продуманная система, которая будет учитывать безопасность, текущие и будущие потребности, особенности интерьера и техники. Лучший способ избежать ошибок — сделать подробный план расположения розеток до начала ремонта.

Делаем план розеток в программе

Используйте Домашний Инженер 3D. Это простой инструмент для проектирования различных коммуникаций, который подходит как новичкам, так и профессионалам. Софт позволяет:

• разместить розетки, выключатели, светильники и слаботочные точки на 2D-плане;
• продумать расположение проводов с учетом типа и сечения;
• визуализировать монтаж объектов в интерьере;
• сформировать смету и экспортировать чертежи в PDF.

В программе можно спланировать размещение электроточек на любой поверхности, даже на полу. В базе уже есть каталог готовых объектов. В нем содержатся стандартные, проходные, перекрестные и мастер-выключатели, настенные, напольные и прочие розетки.

Но иногда бывают ситуации, когда даже такого разнообразия не хватает. В таком случае можно воспользоваться конструктором. Он позволяет собрать собственный блок из отдельных компонентов. Например, с его помощью можно делать двойные розетки или «гибриды».

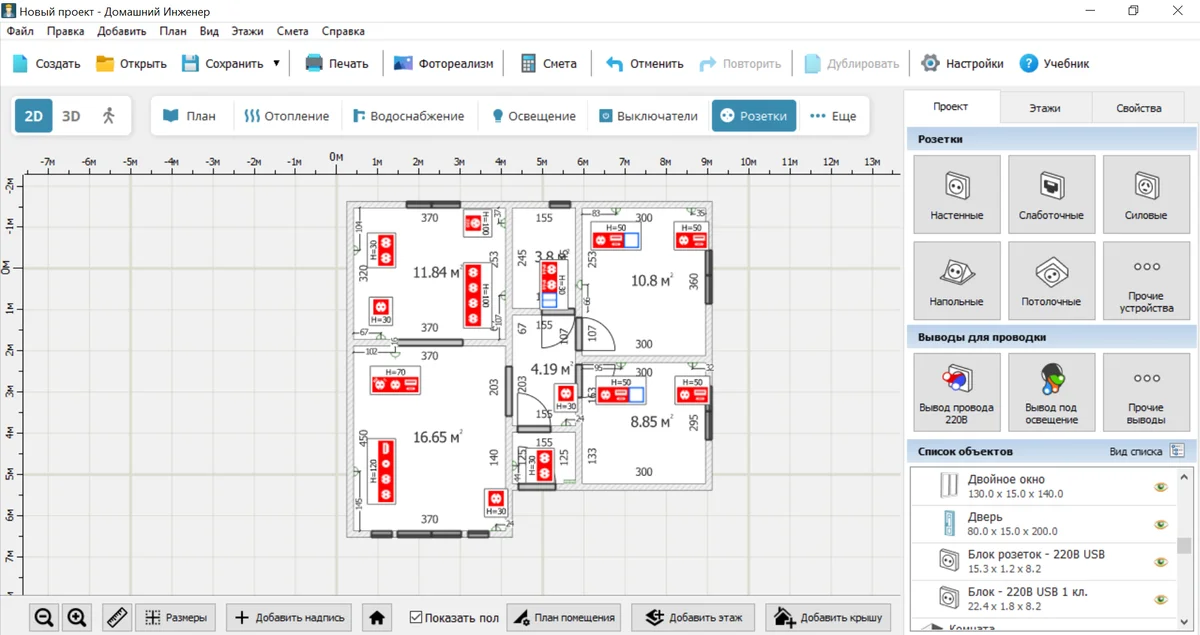

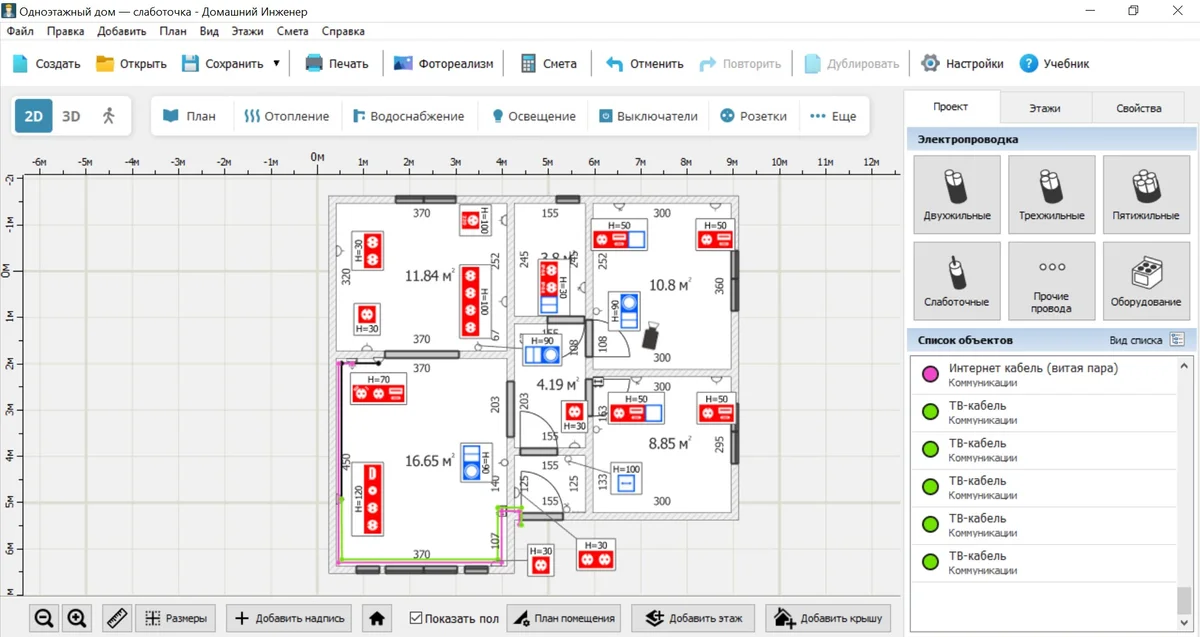

Показываем пример плана расположения розеток в комнатах одноэтажного дома:

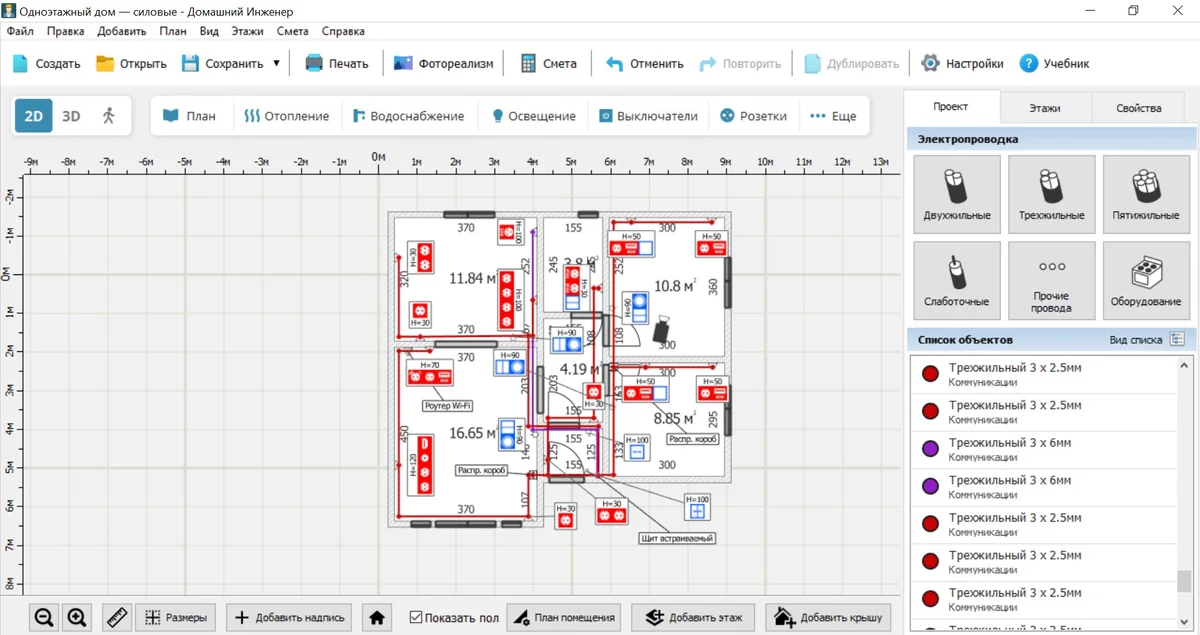

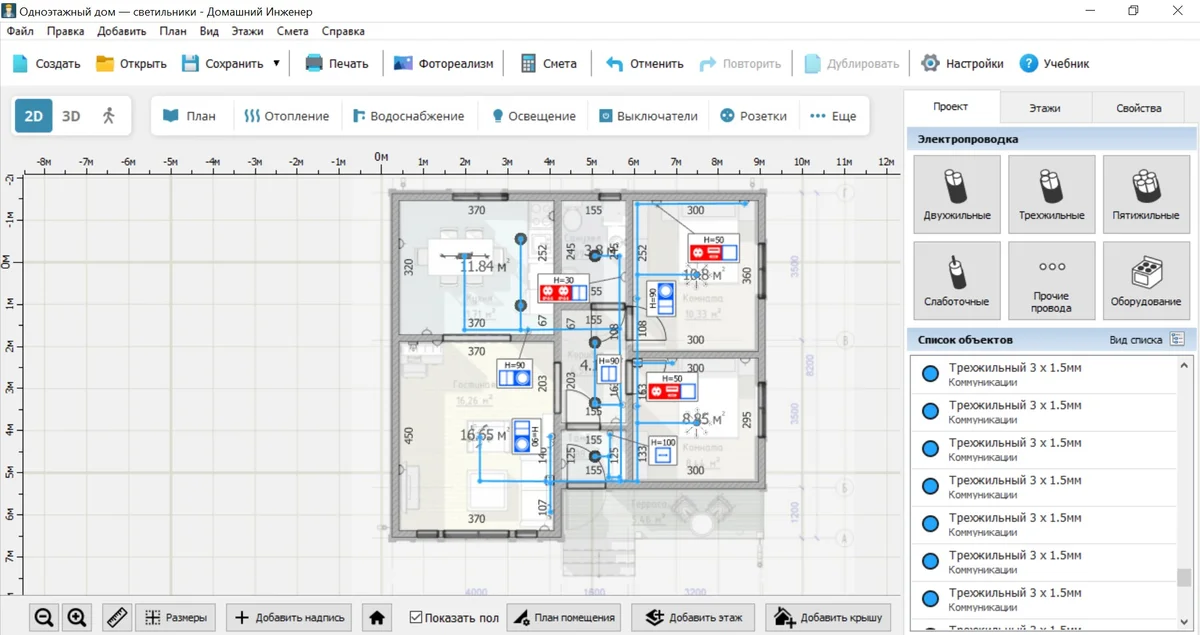

Функционал программы не ограничивается этим. В ней можно составить план электрики для всего дома. Для этого есть все необходимое:

• Готовый каталог электрического оборудования. В нем содержатся щиты, распределительные коробки различных конструкций, светорегуляторы, домофоны и другие приборы.
• Большой выбор проводниковой продукции. Программа позволяет работать с двух-, трех- и пятижильными кабелями сечением от 0,5 мм² до 10 мм². Помимо этого, в базе есть провода заземления, витые пары, HDMI, оптоволокно и прочие виды слаботочных коммуникаций.
• Коллекция светильников. В программе имеются торшеры, настольные лампы, потолочные люстры, бра, софиты и т. д.

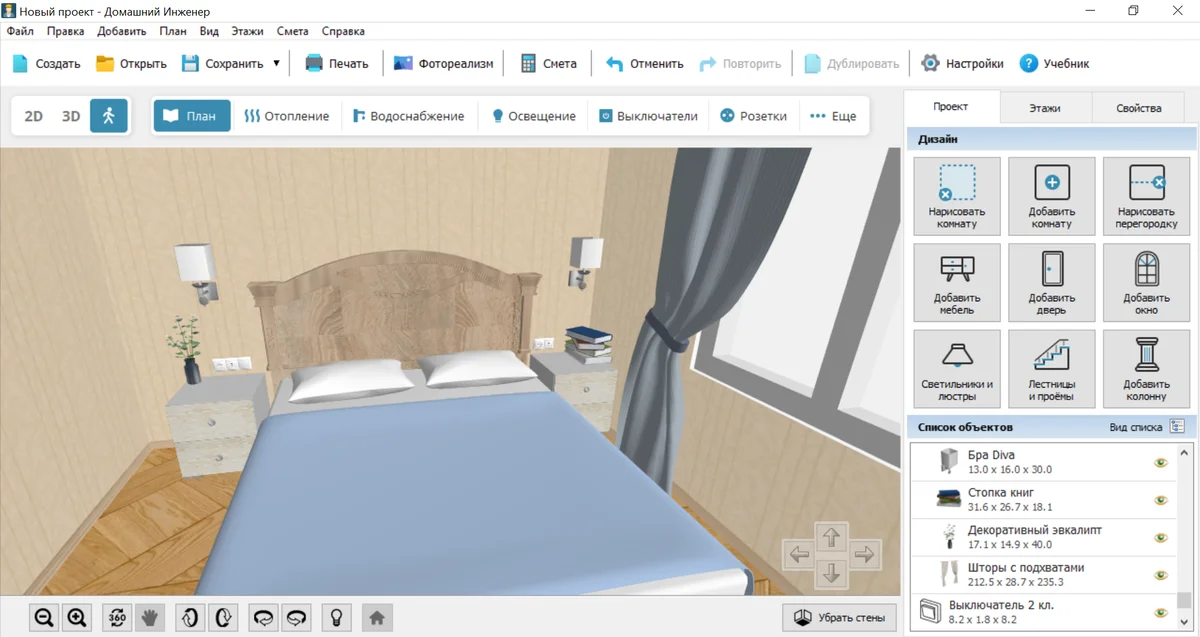

Домашний Инженер 3D — это не только программа для проектирования, но и мощный инструмент визуализации. С ее помощью можно продумать интерьер. Софт позволяет работать в 2D и в 3D.

Чтобы ускорить проектирование дома, можно добавить чертеж в качестве подложки. Вам останется только нарисовать поверх него стены, и планировка будет готова. После этого стоит поменять отделку. В программе есть более 1200 текстур для украшения интерьера и экстерьера. Здесь присутствуют напольные покрытия, кровельные материалы, обои, различные виды кирпича.

На завершающем этапе работы с проектом можно меблировать комнаты и добавить технику. В базе содержится свыше 700 трехмерных моделей, у каждой из них настраивается несколько параметров: цвет отдельных частей, габариты, высота над полом.

Если вы хотите сэкономить на услугах специалистов и не потерять в качестве ремонта, вам не обойтись без специализированного ПО. Домашний Инженер 3D — отличный вариант для тех, кто не имеет профильного образования и опыта в планировании коммуникаций. Эта программа позволит быстро обучиться и составить полноценную схему расположения розеток и выключателей в квартире. Скачайте ее, и убедитесь во всем сами.

Как расположить розетки в комнатах

Учитывайте функциональное назначение, количество техники и ее типы, особенности мебели.

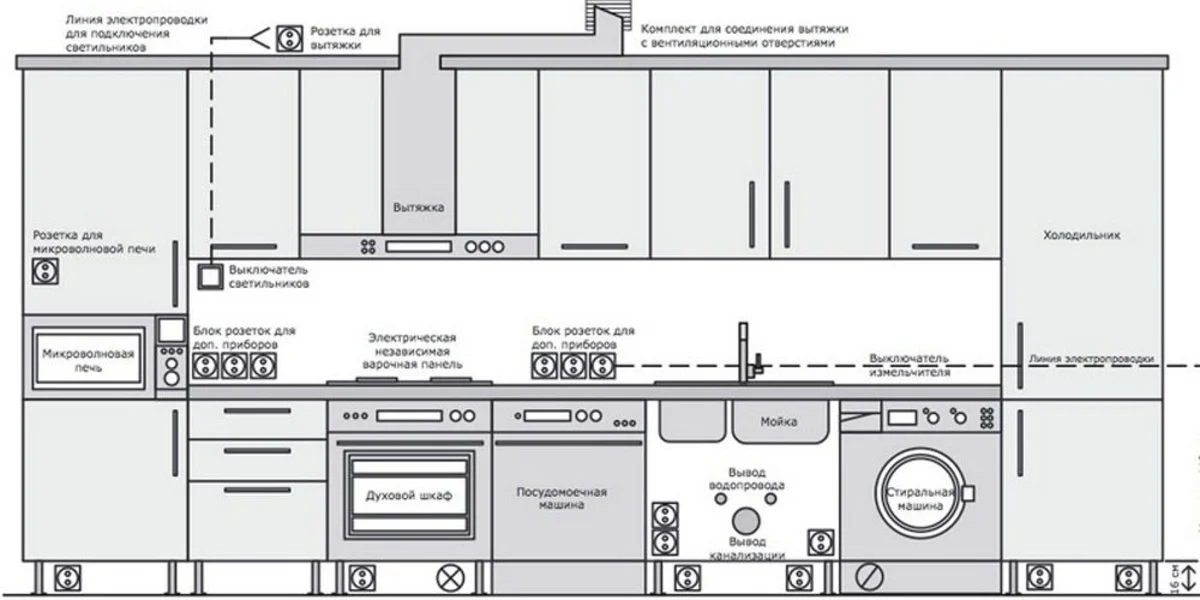

Кухня

Это самое энергонасыщенное помещение. Многие виды кухонной бытовой техники требуют отдельных линий и удобных точек подключения.

Что установить:

• розеточную группу из 4-6 шт. над столешницей;
• силовые линии для варочной панели и духового шкафа;
• точки подключения для холодильника, вытяжки, посудомоечной машины;
• вывод HDMI для телевизора.

Часто при размещении забывают о количестве электроприборов, не имеющих стационарного положения. Это приводит к тому, что для включения блендера приходится обесточивать тостер.

Прихожая

В прихожей размещаются робот-пылесос, сушилка для обуви, домофон, Wi-Fi.

Что установить:

• 2–3 точки у пола под сушилку, зарядную станцию робота-пылесоса;
• слаботочный вывод под домофон или камеру;
• точка для подключения роутера.

В прихожей приборы появляются не так часто, как в других помещениях. Поэтому необходимость размещения розеток можно определять по имеющимся потребностям.

Гостиная

Гостиная обычно насыщена электроникой, нетребовательной к мощности линии. Тут стоит телевизор, колонки, консоль и т. д.

Что установить:

• розеточную группу из 3-4 шт. у ТВ-зоны;
• 2-4 шт. у дивана для светильников и зарядки;
• LAN и TV;
• резервные точки под проектор или умную колонку.

В этой зоне часто забывают добавить дополнительные розетки возле дивана, это приводит к проблемам с эргономикой. В целом нужно сделать запас.

Спальня

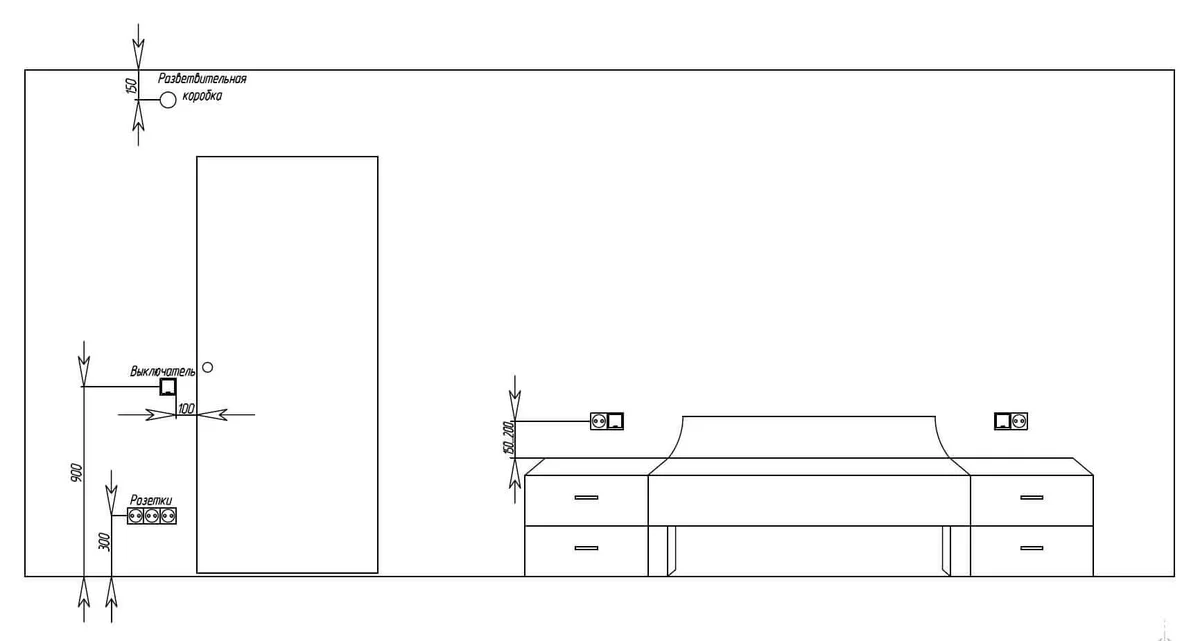

Особенно важно соблюдать безопасность — не монтируйте точки слишком близко к кровати, чтобы возможное короткое замыкание не привело к пожару. С другой стороны, нужно обеспечить удобство доступа. Чтобы понять, как правильно разместить розетки, стоит тщательно продумать эргономику помещения и его интерьер.

Что установить:

• по 2 розетки с каждой стороны кровати;
• 1–2 точки у шкафа под утюг и фен;
• дополнительные электроточки в рабочей зоне и у туалетного столика, если они есть.

Детская

Все розетки в детской должны быть с защитными шторками, выключатели — вне досягаемости малыша. Если речь идет о комнате подростка, это необязательно.

Что установить:

• 2–3 розетки у рабочего стола;
• 1–2 у кровати под зарядку и бра;
• розетку под увлажнитель или очиститель воздуха;
• слаботочную точку под IP-камеру.

Часто родители забывают добавить резервные точки под игровую приставку, а также создать управление светом из кровати.

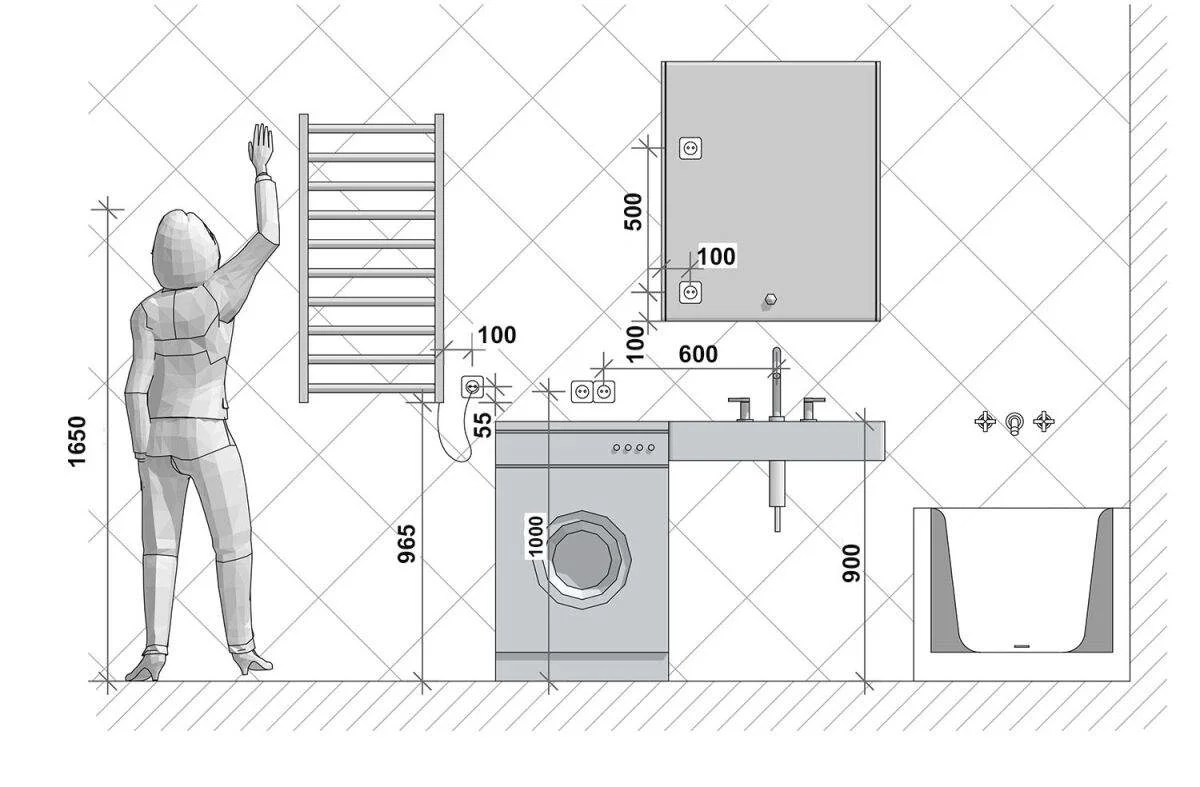

Ванная

В ванной действуют жесткие правила. Здесь используются влагозащищенные розетки с классом защиты не ниже IP44 со шторками. На каждую точку нужно отвести свое УЗО. Правила касаются и накладных розеток, и обычных.

Что установить:

• 1–2 влагозащищенные розетки под фен, бритву;
• отдельную линию для стиральной машины с сечением кабеля не менее 2,5 мм²;
• розетку для электрического полотенцесушителя.

В ванной часто забывают оставить хотя бы 1-2 дополнительных точки подключения, которые необходимы для зарядного устройства телефона и других аксессуаров.

Кабинет

Кабинет — зона высокой концентрации офисной техники. Следовательно, здесь нужны маломощные линии в большом количестве.

Что установить:

• 4–6 розеток под ПК, мониторы, принтер, лампу;
• LAN-розетку и резервный кабель;
• розетку на ИБП или сетевой фильтр;
• USB-выводы.

Заключение

Чтобы обеспечить безопасность и удобство своего жилья, важно знать, как правильно расположить розетки в квартире или доме. Можно руководствоваться простой схемой:

• Соберите данные: сколько есть и будет техники, где стоит мебель, какие нужны зоны.
• Разделите нагрузку, выделяя отдельные линии для мощных приборов.
• Учтите правила безопасности.
• Используйте программу — например, Домашний Инженер 3D, для подготовки проекта коммуникаций в читаемом виде.
• Рассчитайте смету на основе разработанного плана.
