Вентиляция влияет не только на комфорт, но и на долговечность здания. Без правильно организованного воздухообмена в помещениях появляется сырость и ухудшается микроклимат. Поэтому еще на этапе проектирования важно определить будущее расположение воздуховодов и вентиляционного оборудования.
Домашний Инженер 3D помогает подготовить схему вентиляции до начала монтажных работ. Тут можно создать план здания, проложить воздуховоды, разместить вентиляторы и вентиляционные установки, а затем получить смету. Также софт поддерживает проектирование отопления, водоснабжения, канализации и электрики. Благодаря этому можно разрабатывать инженерные системы одновременно и контролировать их взаимное расположение.
Программа для рисования вентиляции позволяет:
- создать поэтажные планы;
- смоделировать крышу в автоматическом режиме;
- расставить вентиляционные решетки и клапаны;
- продумать меблировку помещений.
Проектирование вентиляции в программе
Проектирование схемы в Домашнем Инженере 3D занимает минимальное время.
Шаг 1. Создайте планировку здания
Сперва выберите режим работы. Если вы планируете стройку или у вас нет готовых чертежей, кликните по кнопке «Начать проект с нуля». Программа предложит выбрать форму помещения и ввести размеры. После этого постройте внутренние перегородки, добавьте окна и двери на план.
Если чертеж планировки есть, загрузите его в качестве подложки. Масштаб программа подберет автоматически, нужно лишь отметить любой размер и ввести фактическое значение. После этого можно расставить стены, лестницы, двери и другие элементы. Если дом состоит из нескольких этажей, добавьте их на этом этапе, чтобы спроектировать всю сеть вентиляции целиком.

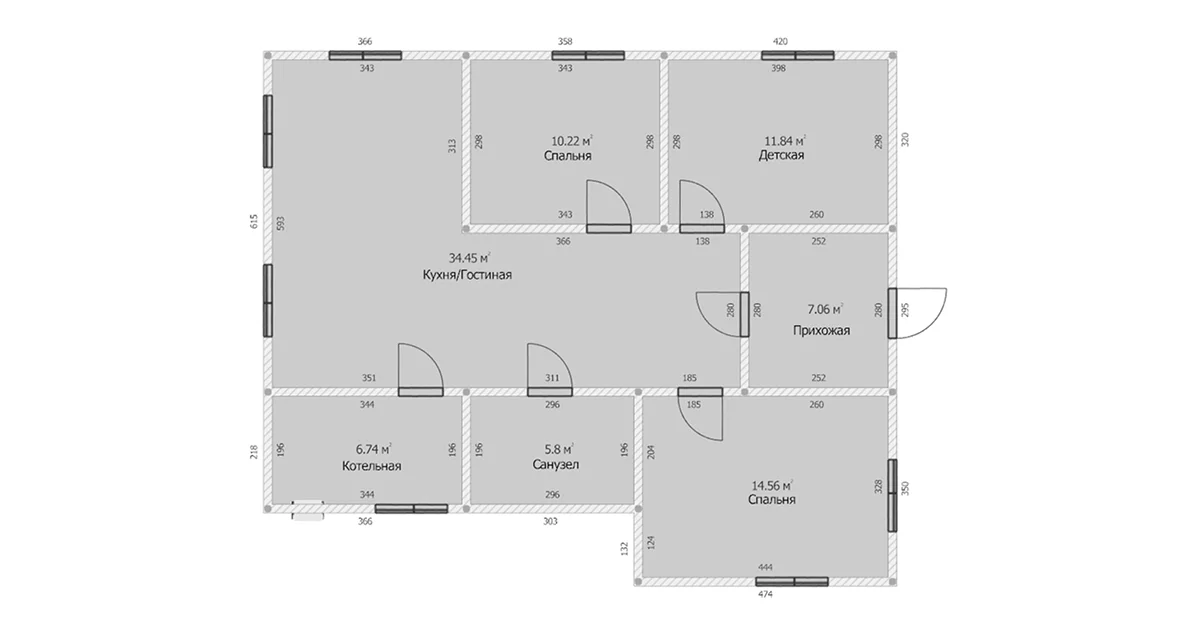

2D-схема этажа в программе Домашний Инженер 3D
Шаг 2. Добавьте вентиляционное оборудование
Сначала выполните инженерные расчеты, а затем перейдите во вкладку «Вентиляция». Выберите места установки оборудования, соедините приборы вытяжными и приточными воздуховодами, добавьте диффузоры. Удобнее начинать прокладку трасс от вентиляционной установки или вытяжного вентилятора, постепенно подключая отдельные помещения. Это позволяет сразу видеть общую конфигурацию сети и корректировать ее при необходимости. При расстановке воздуховодов убедитесь, что выбрали правильную форму и размеры сечения.

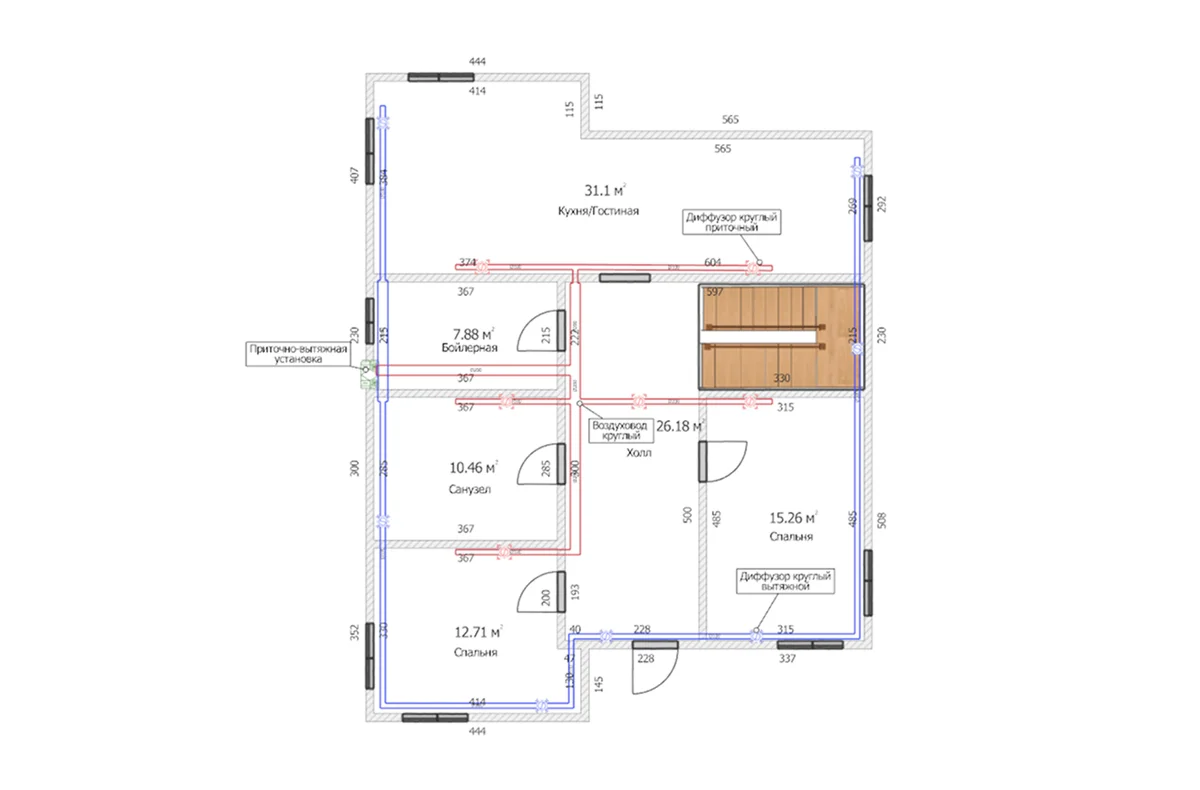

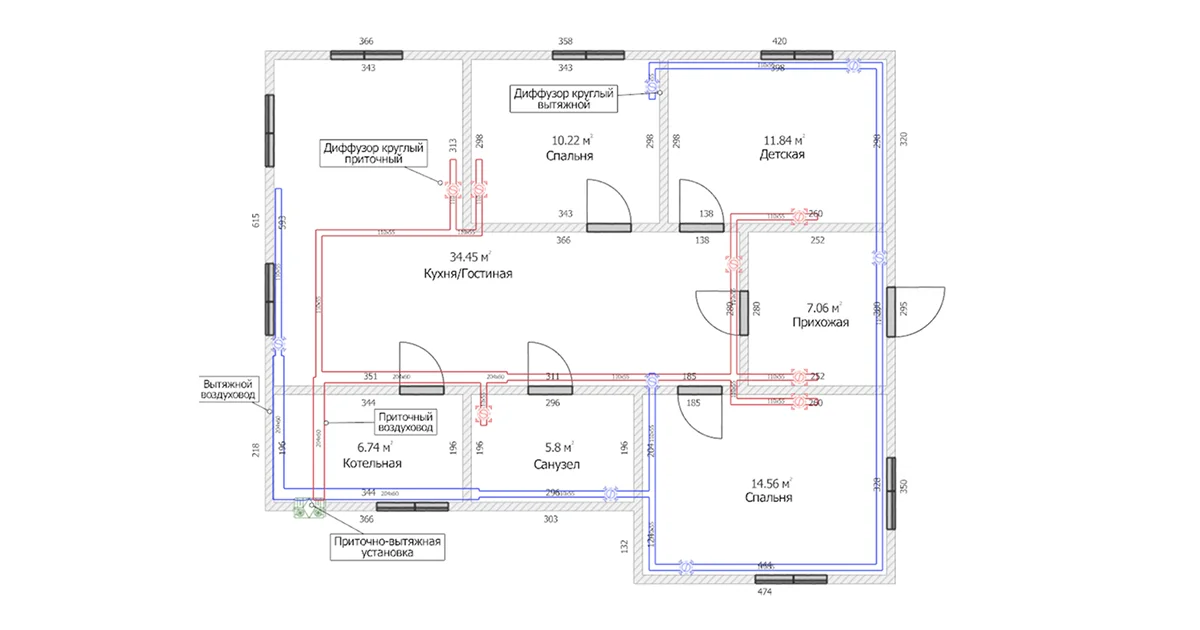

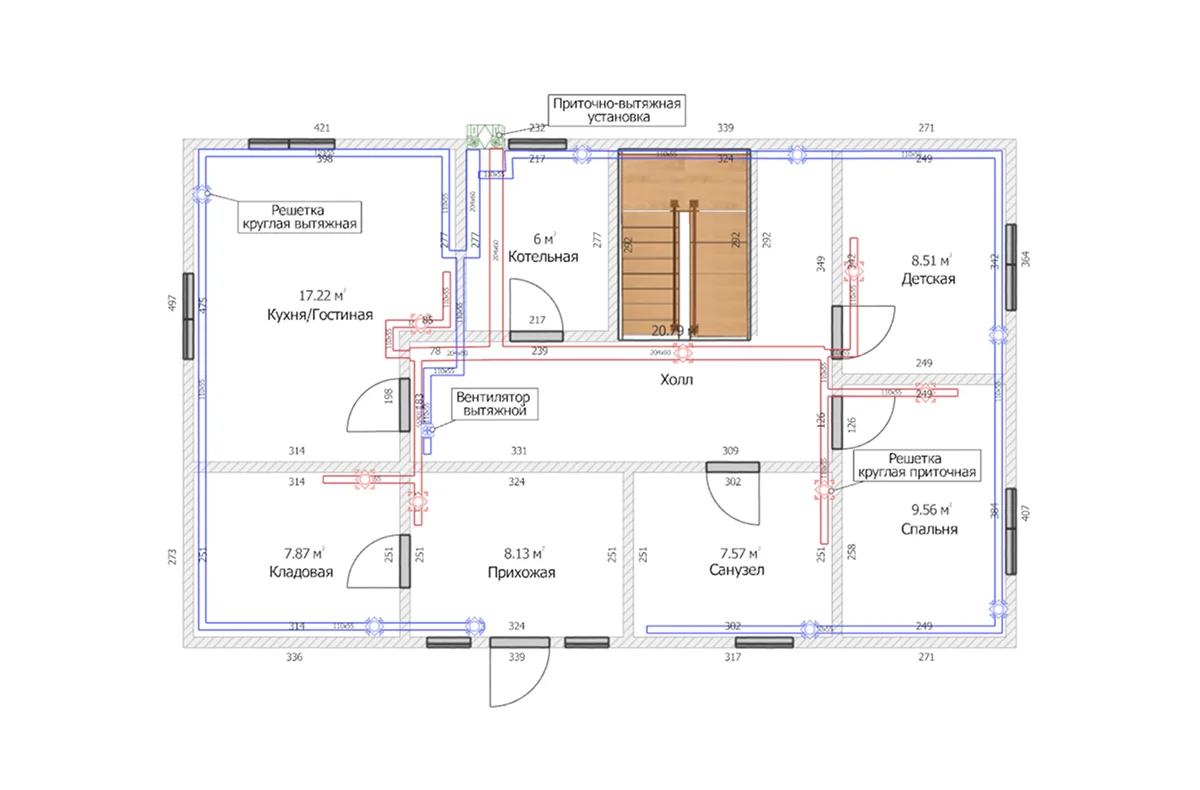

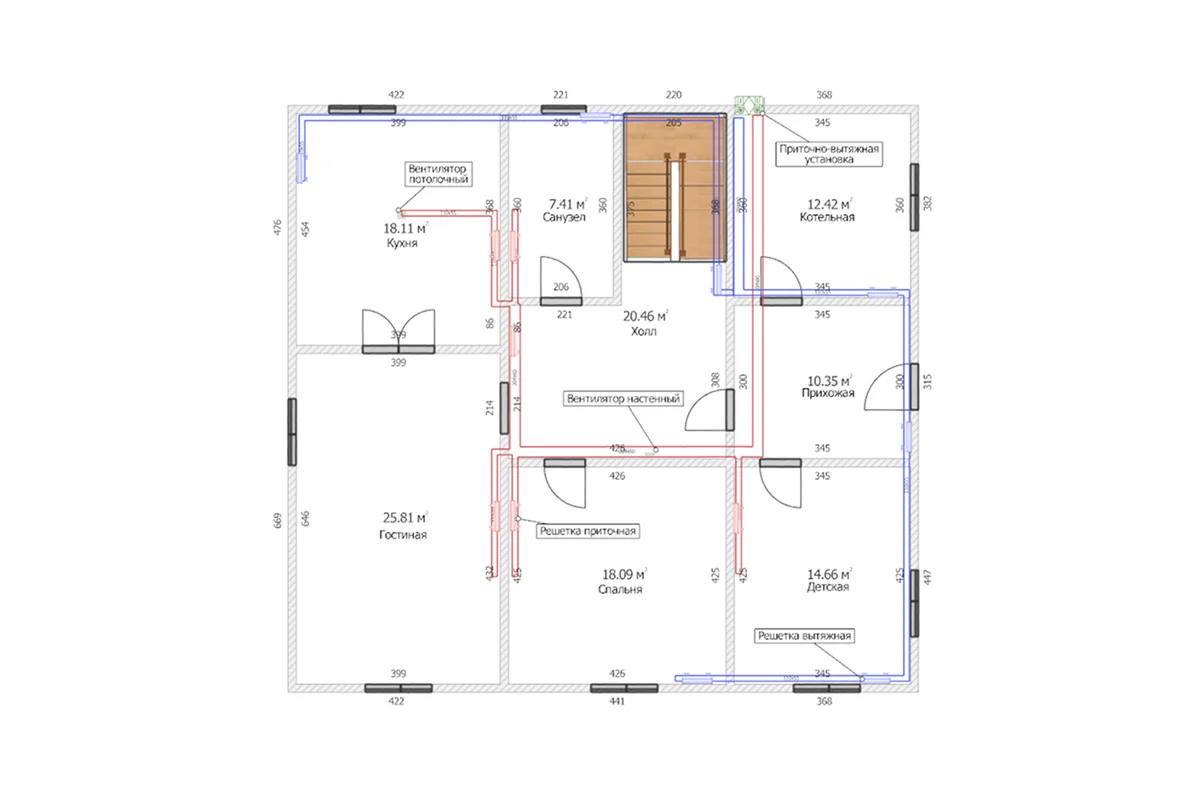

Схема системы вентиляции в программе Домашний Инженер 3D
Шаг 3. Рассчитайте смету
Когда схема вентиляции будет готова, откройте раздел составления сметы. Программа автоматически учитывает использованное вентиляционное оборудование и формирует итоговый список расходов. В расчет можно включить не только приборы, но и монтажные работы. Стоимость задается пользователем самостоятельно, поэтому смета будет соответствовать реальным расценкам. Полученный документ можно экспортировать в PDF, распечатать и взять с собой в магазин.

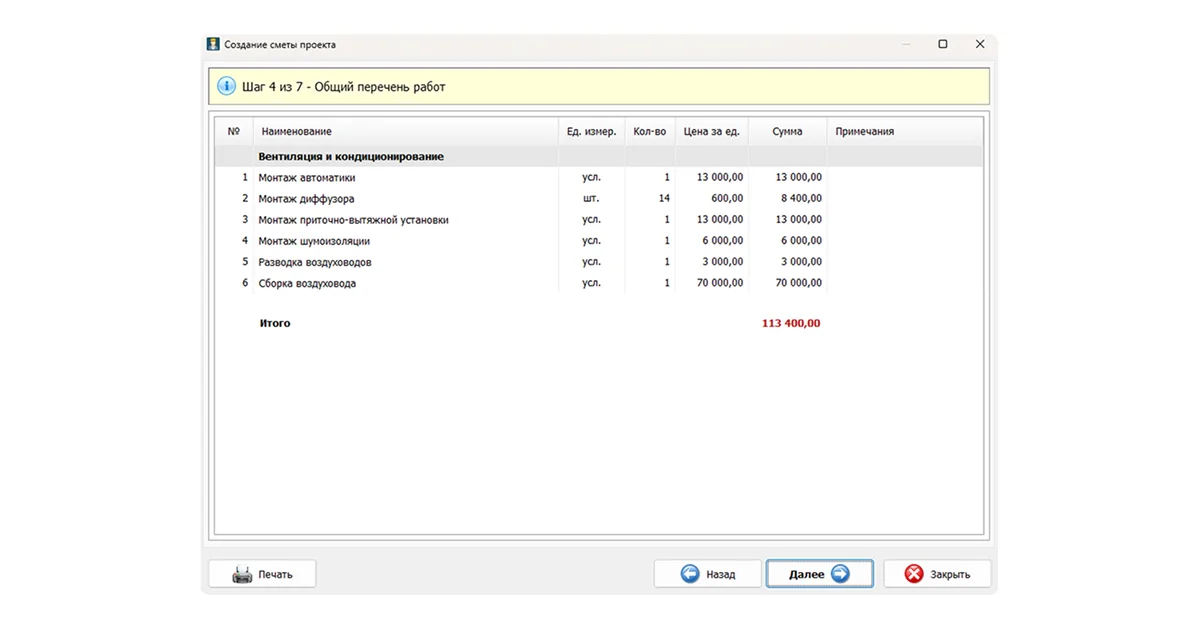

Смета проекта в программе Домашний Инженер 3D
Шаг 4. Проверьте проект в 3D
После завершения схемы стоит заняться комплексным проектированием инженерных сетей других типов. В соседних вкладках можно продумать разводку водопровода, электрики, отопления и теплого пола. Когда закончите с этим, переключитесь в режим трехмерного проектирования. Здесь можно оценить расположение оборудования.
При проектировании вентиляционной системы стоит воспользоваться встроенным каталогом мебели и сантехники. Разместите кухонный гарнитур, диваны, шкафы, раковины и другое наполнение. Благодаря этому будет проще уточнить места установки вентиляционных решеток, диффузоров и оборудования.

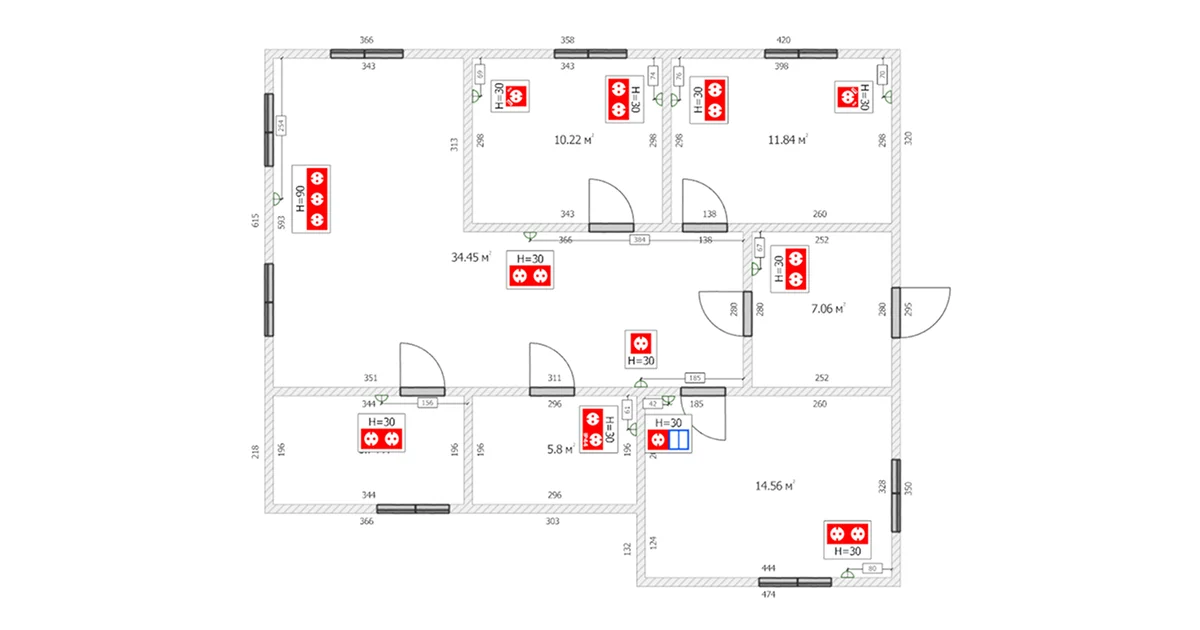

Проектирование коммуникаций в программе Домашний Инженер 3D

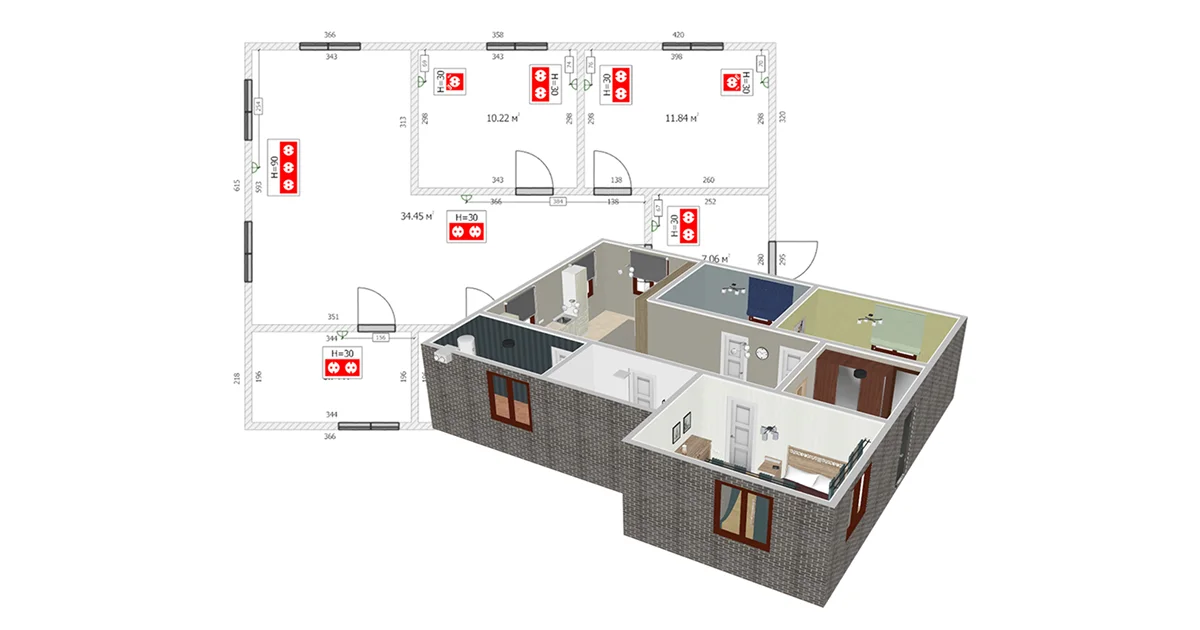

3D-вид проекта в программе Домашний Инженер 3D
Скачайте Домашний Инженер 3D, чтобы не допустить ошибок во время монтажа.
Советы эксперта при проектировании вентиляции
Грамотно выполненная раскладка труб — только часть работы. При проектировании важно учитывать несколько моментов:
- Не объединяйте кухню и санузел одним вытяжным каналом. Для этих помещений желательно использовать отдельные каналы. Это исключает распространение запахов между комнатами и улучшает работу системы.
- Не забывайте про котельную. Для помещений с газовым оборудованием требования особенно строгие — воздух должен меняться полностью не реже, чем раз в 20 минут. Чтобы правильно рассчитать приток воздуха, воспользуйтесь программой для расчета вентиляции.
- Продумывайте воздухообмен еще до отделки. Трубы занимают место под потолком и внутри перегородок. Если учесть их заранее, не придется переделывать готовую отделку.
- Проверяйте высоту подвесных потолков. Для размещения воздуховодов может потребоваться дополнительное пространство. Особенно это важно при использовании круглых каналов большого диаметра.
- Не уменьшайте диаметр воздуховодов по трассе. Резкое сужение каналов увеличивает сопротивление и снижает производительность системы. Конкретных норм нет — все зависит от мощности и других параметров оборудования. Чтобы узнать, насколько допустимо заужение, проведите расчет с прямой трубой и переходом, а потом проверьте, сможет ли вентилятор работать при заданном сопротивлении.
- Размещайте приток и вытяжку в разных частях помещения. Воздух должен проходить через всю комнату. Если приточная и вытяжная точки находятся рядом, эффективность вентиляции снижается.
- Учитывайте шум оборудования. Если вентилятор или приточная установка расположены рядом со спальнями, желательно заранее предусмотреть меры по снижению шума. Например, можно оклеить стены специальными звукоизолирующими панелями. Но лучше размещать шумные приборы подальше от жилых зон.
- Закладывайте доступ для обслуживания. Фильтры, вентиляторы и рекуператоры требуют периодической очистки и обслуживания. Оборудование должно оставаться доступным после завершения ремонта.
- Не перекрывайте решетки мебелью. Шкафы, гардеробные системы и крупная бытовая техника не должны мешать движению воздуха. Если не продумать расстановку заранее, такой исход весьма вероятен.
- Проверяйте расположение каналов относительно балок и перекрытий. Чем раньше обнаружатся возможные пересечения, тем проще будет скорректировать проект.
- Если планируется естественная вентиляция, разместите вентиляционные клапаны на стенах и потолке. Желательно, чтобы они находились на высоте от 2 до 2,2 м от пола. Не забудьте проверить розу ветров — лучше всего располагать клапаны так, чтобы набегающий поток воздуха не проникал в помещения.
Вопросы о программе
Благодаря интуитивному интерфейсу воспользоваться приложением может даже новичок. Оно отлично подойдет домовладельцам и монтажникам.
Домашний Инженер 3D — программа для проектирования вентиляции, бесплатная в течение пяти дней. Далее необходимо приобрести лицензию. Минимальная цена — 890 руб. в год.
Перейдите на страницу покупки, выберите тариф и укажите электронную почту. На указанный адрес придет письмо с ключом.
