Программа для раскладки теплого пола
Домашний Инженер 3D
- Каталог отопительного оборудования
- Схемы водяного и электрического теплого пола
- Работа с одно- и многоэтажными зданиями
- Смета на материалы и монтаж
Скачайте программу для раскладки теплого пола и сэкономьте на создании проекта!
Скачать бесплатно
Домашний Инженер 3D позволяет проектировать системы отопления для коттеджей, квартир и коммерческих помещений. Здесь можно начертить многоэтажное здание, продумать расположение лестниц и дверей, а потом разработать подробные инженерные схемы. Чтобы упростить процесс, удобно использовать чертеж-подложку с готовой планировкой.
Чтобы продумать электрическое отопление в частном доме и спланировать схему монтажа, потребуются минимальные навыки. Все необходимые приборы уже смоделированы и добавлены в библиотеку, вам остается расставить их на плане. Не запутаться в оборудовании поможет маркировка объектов через встроенный инструмент для комментирования.
Домашний Инженер 3D можно использовать как программу для проектирования теплого пола, других коммуникаций и здания в целом. Он позволяет:
- смоделировать крышу заданного типа с учетом формы верхнего этажа;
- создать цокольное помещение или подвал;
- спроектировать электрику, водопровод, канализацию, освещение, вентиляцию;
- расставить мебель и технику в комнатах;
- продумать дизайн интерьера и экстерьера.
Проектирование теплого пола в программе: инструкция
Шаг 1. Создайте планировку здания
Выберите «Начать проект с нуля». Добавьте наружные стены через пункт «Нарисовать комнату». Если чертеж уже есть, используйте режим «Выбрать план помещения». Задайте масштаб построения, указав точный размер одной из стен — программа самостоятельно рассчитает длину остальных элементов.
Разместите внутренние перегородки, окна и двери из каталога. Если нужно, добавьте дополнительные этажи, крышу, мансарду и цоколь. Планировку можно скопировать на следующий этаж.

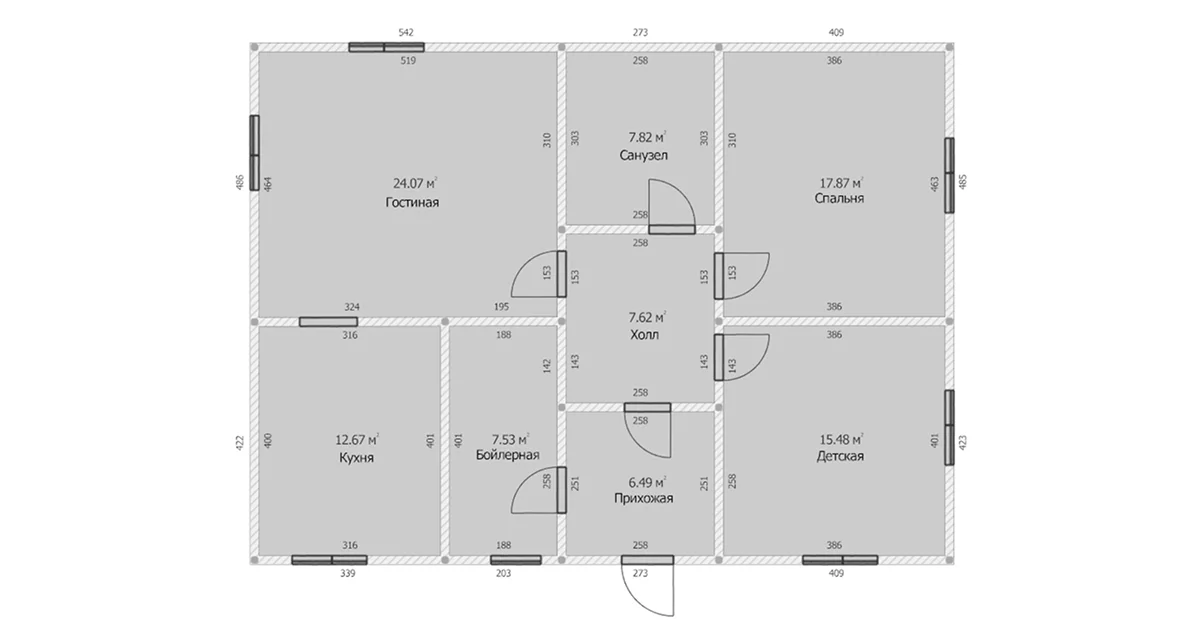

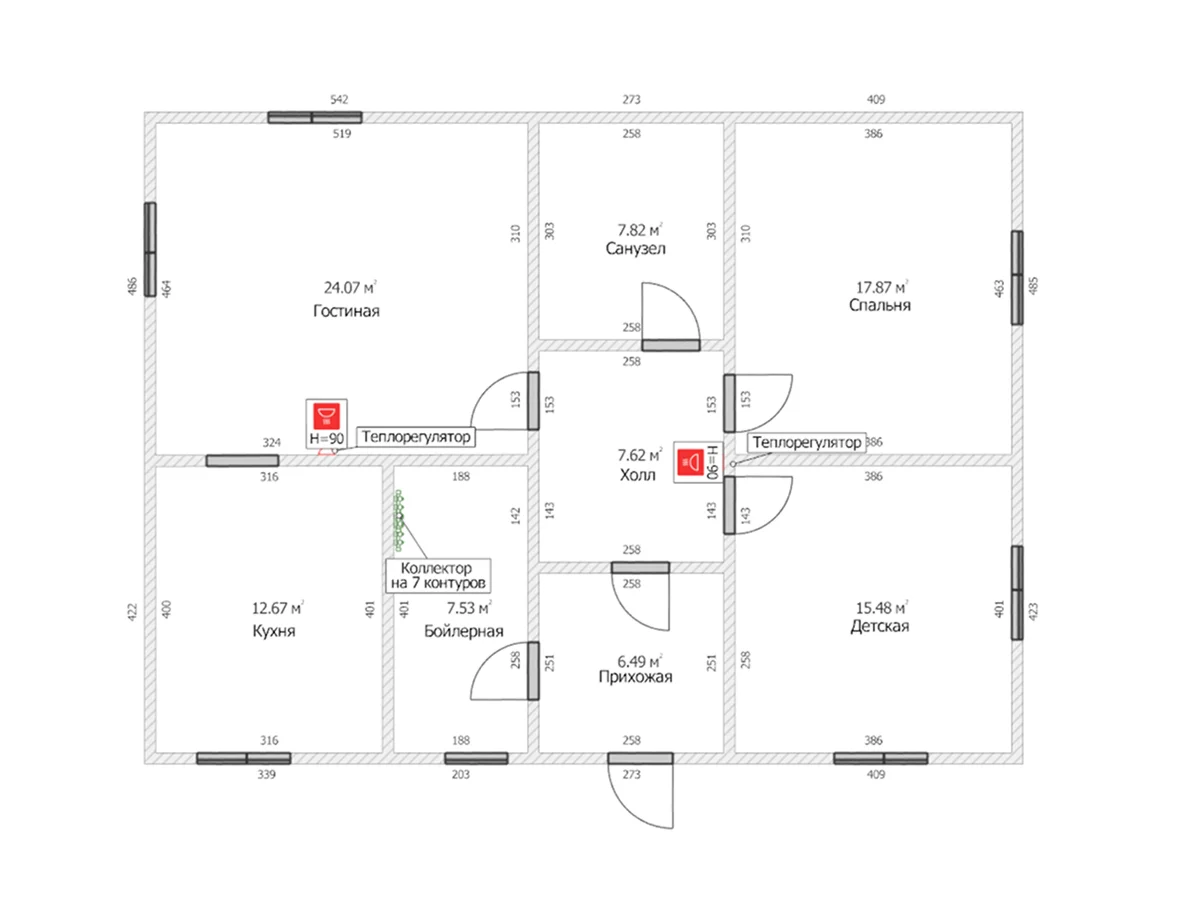

2D-схема этажа в программе Домашний Инженер 3D
Шаг 2. Настройте отделку пола
Выделите помещение и перейдите во вкладку «Свойства». Найдите пункт «Пол» и для каждой комнаты выберите материал: плитку, керамогранит, ламинат, паркет или другой вариант из библиотеки программы для прокладки теплого пола.
С напольным покрытием необходимо определиться заранее, чтобы правильно рассчитать мощность системы. Например, для плитки можно брать маты на 200 Вт/кв. м, в то время как для ламината не рекомендуется превышать порог в 120 Вт/кв. м.

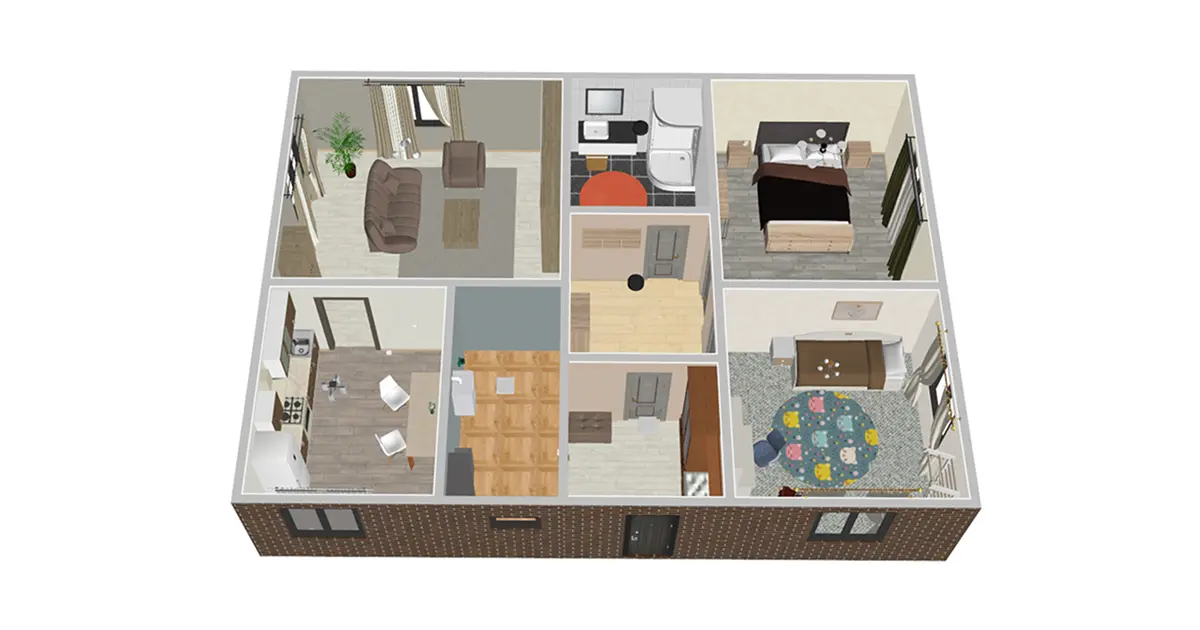

Трехмерный проект дома в программе Домашний Инженер 3D
Шаг 3. Добавьте оборудование
Если вы выбрали водяную систему, перейдите на вкладку «Отопление». Отведите одно помещение под котельную: разместите здесь котел, коллектор, насос и другие элементы. После этого выполните разводку труб через коллекторы и подключите отопительные контуры. Можно добавить в проект радиаторы и объединить их с напольной системой. Подробнее про водяное отопление в частном доме и особенности обогрева помещений с его помощью рассказывали в отдельной статье.
Для электрической системы необходимо проложить трассу проводки. В разделе «Электропроводка» добавьте распределительный щит, автоматы защиты и кабельные линии, которые будут питать нагревательные секции. Их сечение нужно подобрать с учетом тепловой мощности. В программе есть кабели от 1,5 до 10 кв. мм.

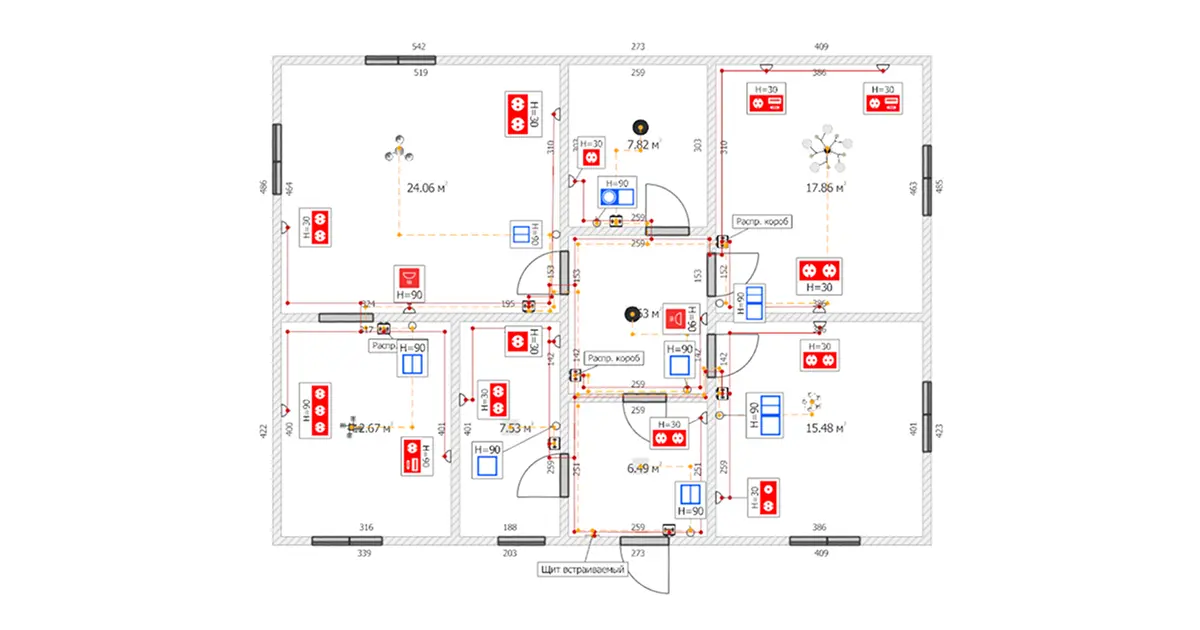

Проект электрики в программе Домашний Инженер 3D

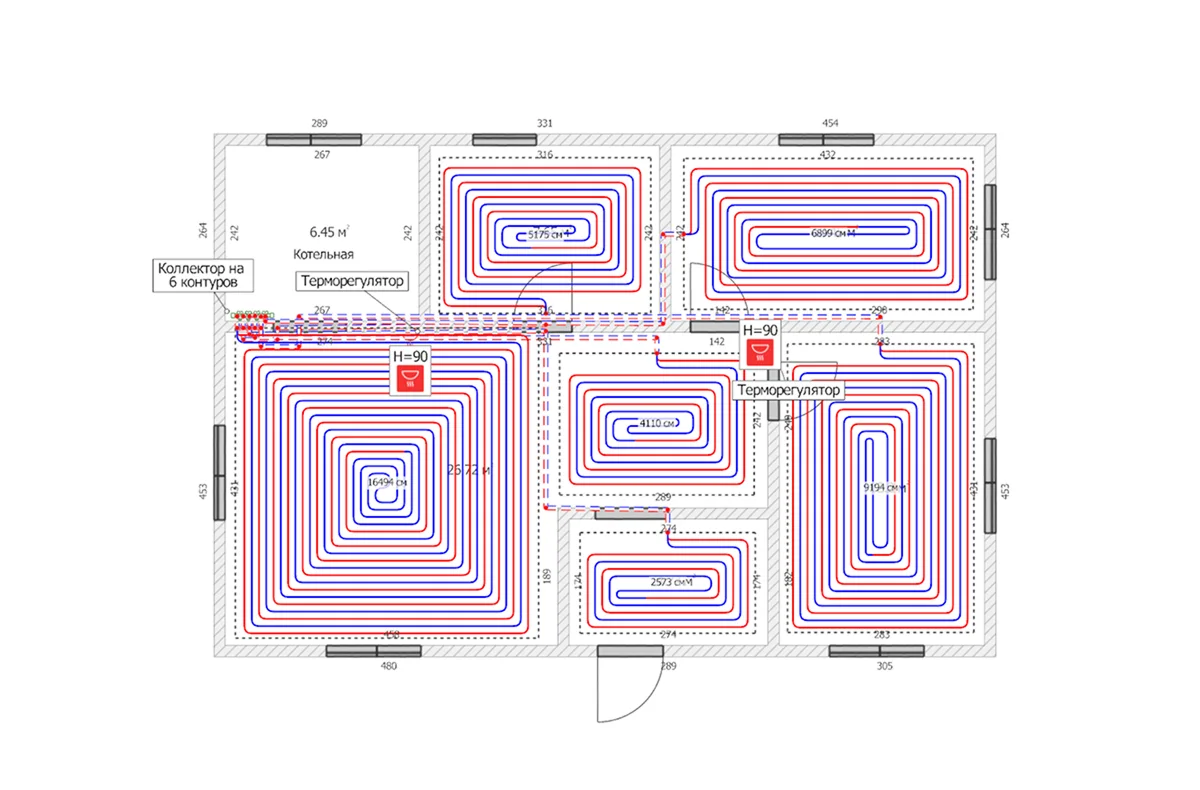

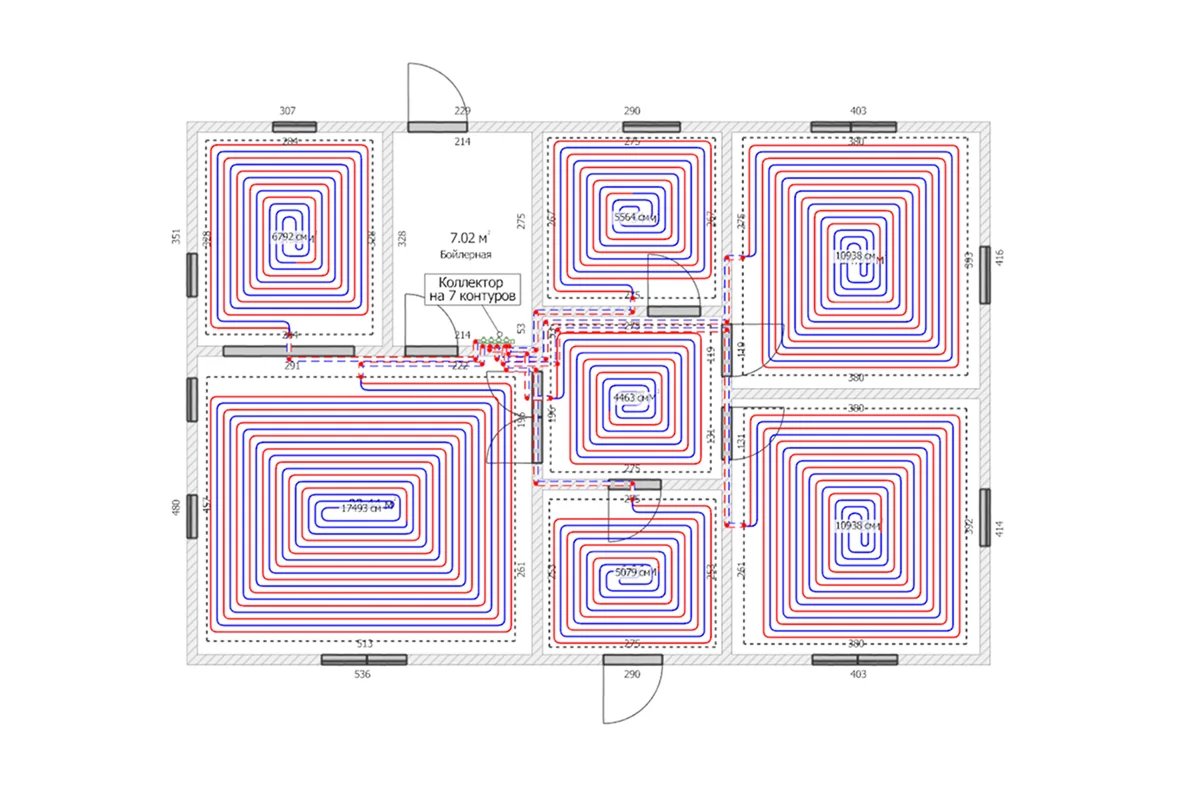

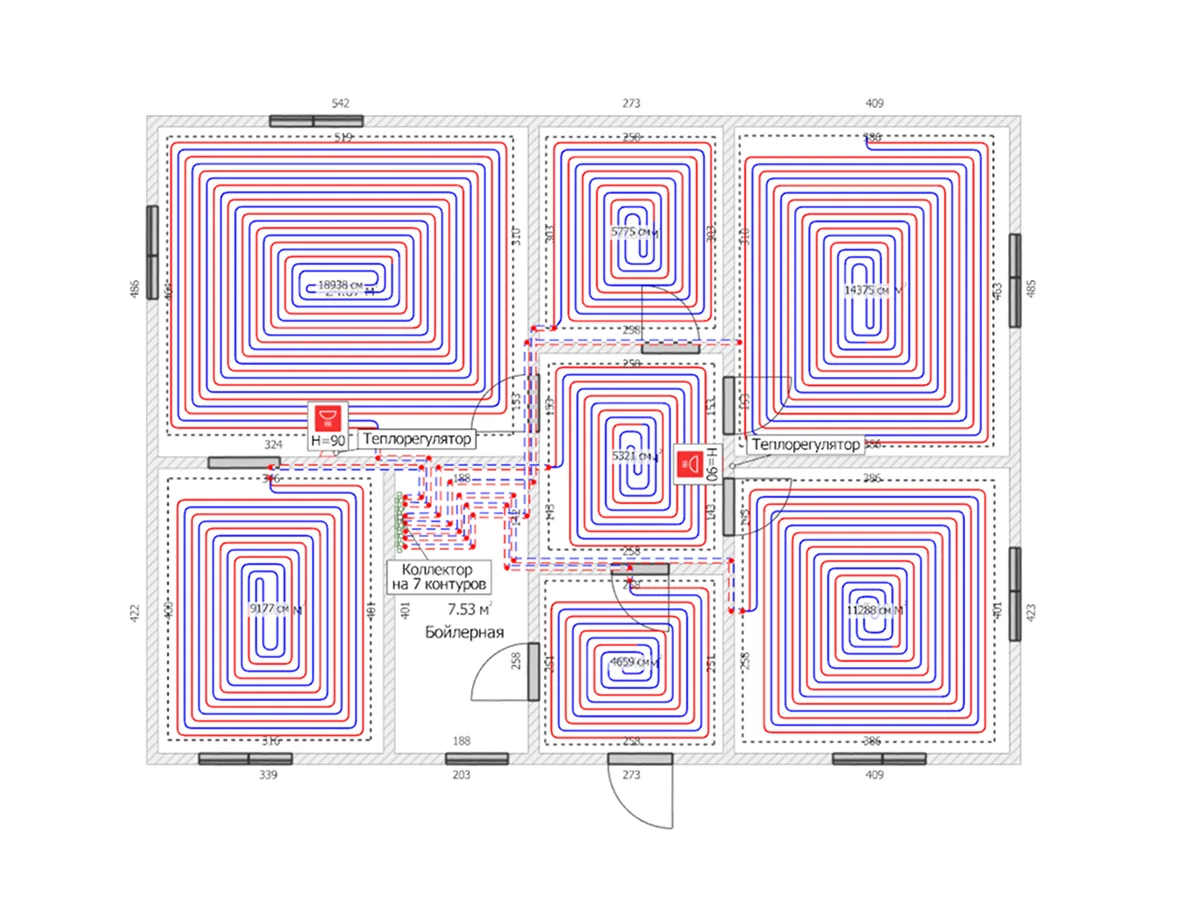

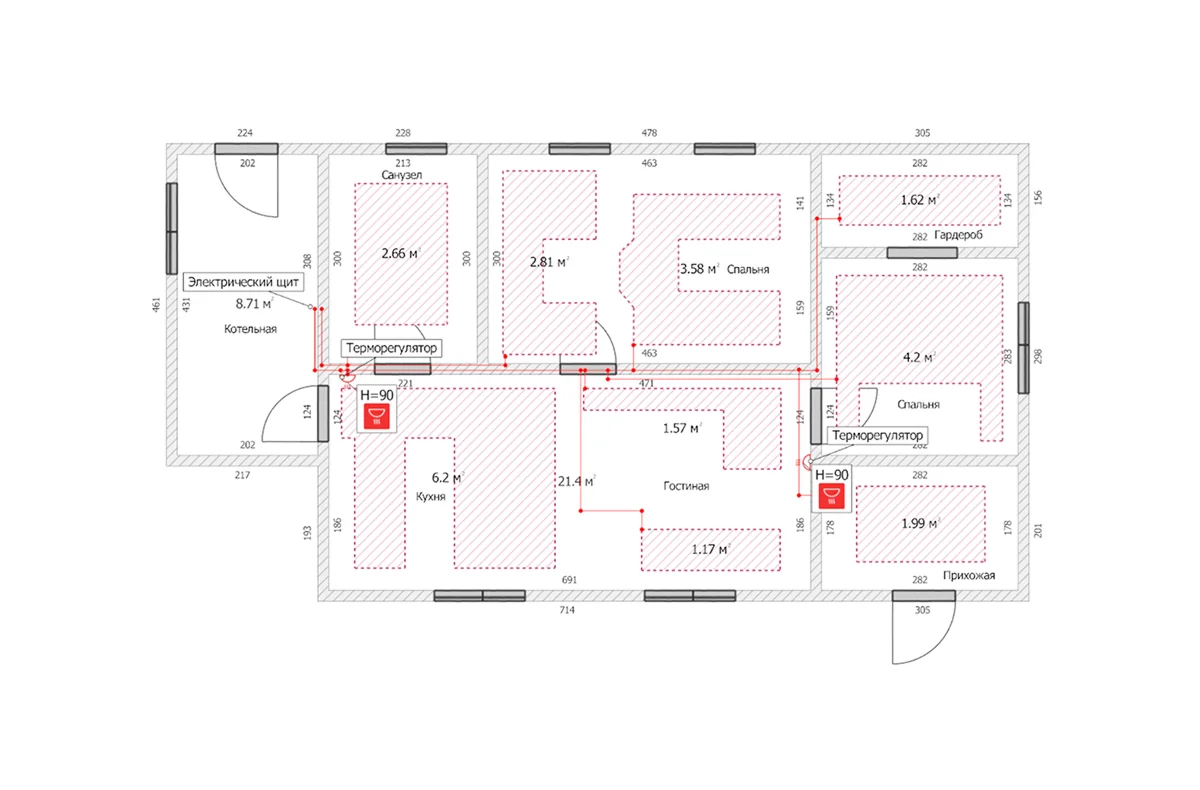

Шаг 4. Выполните раскладку теплого пола
Перейдите во вкладку «Теплый пол». При проектировании отопления водяного типа сначала определите помещения, которые будут обогреваться. Затем нарисуйте границы зоны монтажа. Программа для раскладки труб теплого водяного пола создает разводку по схеме «спираль». По умолчанию предусмотрен шаг 10 мм, но вы можете поменять его с помощью ползунка в свойствах труб. Также настраивается направление укладки труб и тип схемы — она меняется на «змейку» и обратно. Когда закончите с этим, проложите магистральные трубы к системе.
При создании кабельной или инфракрасной схемы дополнительные настройки шага укладки не требуются. Планировщик построит все автоматически, от вас требуется лишь определить, где удобнее разместить вывод для подключения к магистральному кабелю.
Прокладывая схемы укладки труб и проводов, не забудьте разместить терморегуляторы. Задайте высоту их установки через свойства.
Шаг 5. Рассчитайте смету
Когда проект будет готов, откройте меню «Смета». Программа автоматически соберет перечень оборудования и отделочных материалов, которые использовались в проекте. При необходимости отредактируйте список, добавьте стоимость работ и получите более подробный расчет. Готовую смету можно экспортировать в PDF и использовать для закупки оборудования или сравнения стоимости разных вариантов реализации.

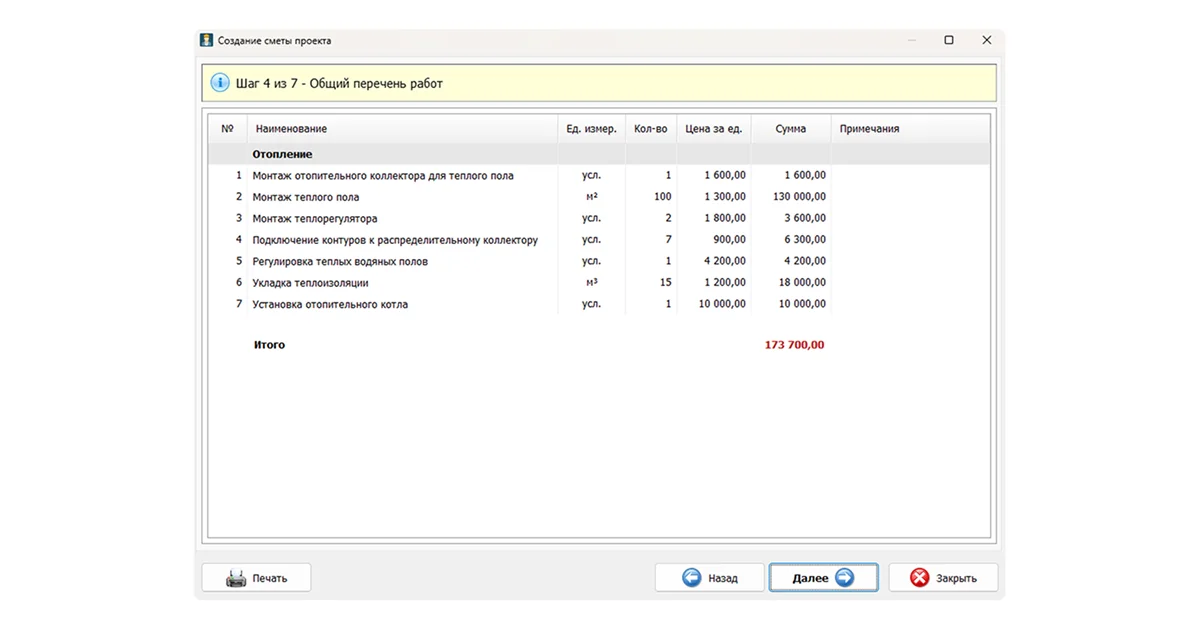

Смета в программе Домашний Инженер 3D
Шаг 6. Продумайте дизайн
Приложение позволяет не только работать с коммуникациями, но и проектировать интерьеры. В каталоге есть более 700 объектов, включая мебель, сантехнику, электроприборы и многое другое. Также есть библиотека на 1200 материалов, дополнительно можно загружать собственные текстуры. Результат отображается в 2D, 3D и режиме прогулки от первого лица.

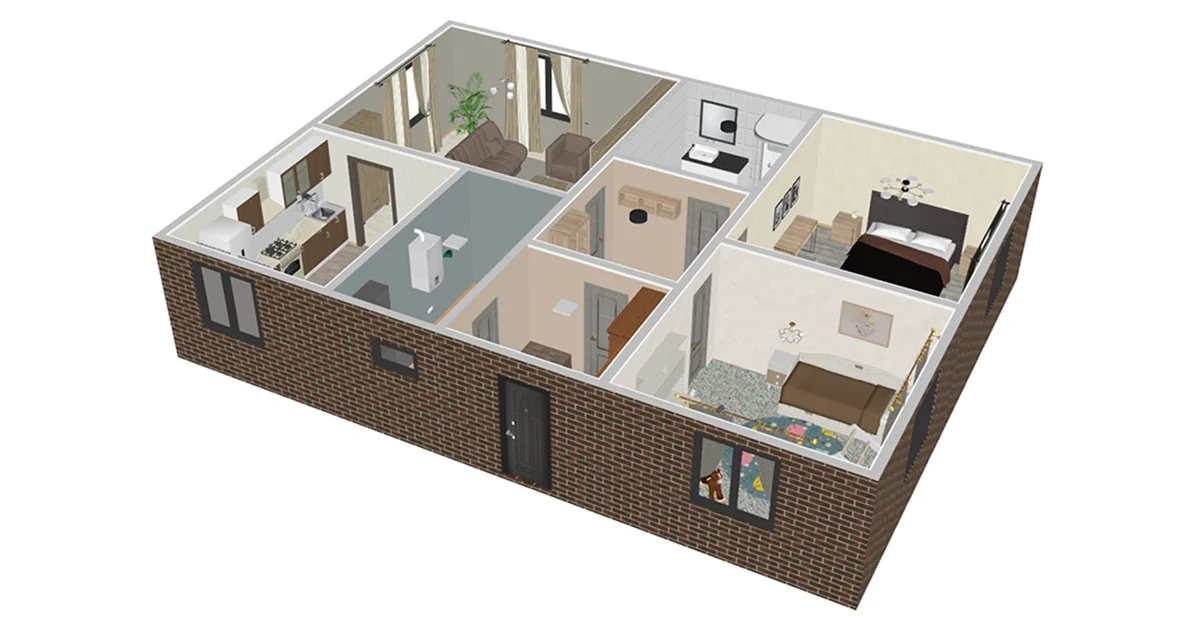

Проект дизайна интерьера в программе Домашний Инженер 3D
Создайте свой первый проект прямо сейчас!
Установите Домашний Инженер 3D, продумайте разводку и узнайте стоимость напольного отопления для своего коттеджа.
О чем важно знать при проектировании теплого пола
Грамотно выполненная раскладка труб — только часть работы. При проектировании важно учитывать несколько моментов:
- Сначала рассчитайте теплопотери. Не стоит подбирать шаг укладки или мощность нагревательных элементов «на глаз». Для каждой комнаты желательно выполнить расчет теплопотерь с учетом площади остекления, толщины утепления, высоты потолков и региона строительства. Чем выше теплопотери, тем большую мощность должна обеспечивать система отопления.
Для предварительных вычислений можно использовать бесплатный калькулятор теплопотерь. Также существуют аналогичные инструменты для расчетов водяных контуров. Такие сервисы помогают подобрать температуру теплоносителя, определить гидравлическое сопротивление и другие параметры. Воспользовавшись калькулятором водяного отопления, вы сможете избежать недостаточного обогрева и прочих неприятностей. - Не делайте все контуры одинаковыми. Гостиная с панорамными окнами и небольшая спальня требуют разного количества тепла. Поэтому длина контуров и шаг укладки труб часто отличаются даже в соседних комнатах. Помните об этом, выполняя монтаж возле больших окон и наружных стен — в таких местах имеет смысл «уплотнить» петли.
- Не превышайте рекомендуемую длину труб. Для трубы диаметром 16 мм специалисты рекомендуют ограничиваться отрезком не больше 80–100 метров. При увеличенной длине повышается гидравлическое сопротивление и возрастает нагрузка на циркуляционный насос. Если помещение большое, лучше разделить систему на несколько отдельных контуров.
- Продумывайте расстановку мебели заранее. Перед раскладкой желательно определить расположение кухни, шкафов-купе, ванны, душевой кабины. Под такими объектами теплый пол не укладывают. Это позволяет сократить расход материалов и избежать перегрева отдельных участков.
- Учитывайте тип напольного покрытия. Керамическая плитка и керамогранит хорошо передают тепло, поэтому с ними совместимы даже самые мощные нагреватели. Ламинат, паркет и инженерная доска создают дополнительное сопротивление теплопередаче, под ними нельзя использовать нагревательные системы мощнее 120 Вт/кв. м. При выборе напольного покрытия обязательно проверяйте, допускает ли производитель использование материала с теплым полом. Некоторые виды ламината и ПВХ-плитки портятся при нагревании.
- Не забывайте про теплоизоляцию. Без утепления основания часть тепла начнет уходить вниз через перекрытия. Поэтому теплоизоляцию необходимо просчитать еще до начала монтажа. Универсальным материалом является экструдированный пенополистирол. На полу первого этажа нужна толщина не менее 100 мм, лучше — 150 мм. В комнатах, расположенных выше, можно уменьшить слой до 20-30 мм.
- Для электрического пола проверяйте мощность сети. Желательно заранее оценить возможности существующей электропроводки. Особенно это актуально для старых домов и квартир, где нагрузка изначально рассчитывалась на гораздо меньшее количество оборудования. Посчитайте общую мощность будущей системы и сложите ее с мощностями других электроприборов. Умножьте это число на 0,7. Результат должен быть не меньше, чем поступающая мощность, в противном случае придется запрашивать увеличение.
- Правильно размещайте терморегуляторы. Терморегуляторы обычно устанавливают на высоте около 90–120 см от пола. Не рекомендуется размещать их рядом с радиаторами, окнами или под прямыми солнечными лучами. В таких случаях датчики будут показывать температуру с погрешностью.
- Для инфракрасного пола учитывайте расположение тяжелой мебели. Пленочные системы не любят постоянную нагрузку без вентиляционного зазора. Поэтому под встроенными шкафами, кухонными гарнитурами и крупной бытовой техникой инфракрасные маты обычно не размещают.
- Разделяйте помещения по зонам управления. Спальни, санузлы и гостиные редко требуют одинаковой температуры. Если предусмотреть отдельные терморегуляторы для разных помещений, можно снизить энергопотребление и сделать эксплуатацию системы более комфортной.
- Сразу продумывайте обслуживание оборудования. При размещении коллектора, насосной группы и котла оставляйте свободное пространство для доступа к соединениям. Во время эксплуатации это значительно упростит обслуживание и возможный ремонт системы.
Вопросы о программе
Программа для расчета теплого водяного пола, кабельных и инфракрасных систем Домашний Инженер 3D подойдет владельцам частных домов, монтажникам, строительным компаниям и специалистам по ремонту. Благодаря готовым каталогам оборудования и понятному интерфейсу освоить базовые функции можно без опыта работы в сложных CAD-системах.
Цена зависит от тарифа, годовая подписка стоит от 890 руб. Также можно приобрести бессрочную лицензию. В течение 1 года вам будут предоставляться бесплатные обновления.
Приобрести Домашний Инженер 3D можно на нашем официальном сайте, на странице Тарифы. После оплаты пользователь получает на почту лицензионный ключ, дистрибутив программы и доступ к инструкциям по установке.
