Каркасная технология завоевала популярность благодаря скорости возведения и энергоэффективности домов. Строительство коробки занимает несколько недель, а толстый слой утеплителя обеспечивает стабильный микроклимат в любое время года. Однако процесс прокладки проводки в каркасном доме сложнее, чем в зданиях из кирпича или бетона.
Это связано с особенностью конструкции. Утеплитель в стенах мешает отводу тепла от работающих электрических кабелей. Они могут перегреваться, что в окружении деревянного каркаса создает серьезный риск. Даже кратковременное повышение температуры в закрытой полости может привести к возгоранию. Поэтому проектированию проводки нужно уделить особое внимание.
Нормативная база
Все прокладываемые кабельные линии в первую очередь должны соответствовать по типу объекта ГОСТ 31565-2012 таблица 2. Запрет на использование проводов и шнуров, по их марке, в качестве стационарной электропроводки регламентирует ГОСТ 7399-97 приложение А. Про данный запрет сказано в ПУЭ п. 2.1.48.
Способы прокладки проводов и кабельных линий прописаны в СП 31-105-2002, СП 31-110-2003, СП 256.1325800.2016, а также ПУЭ. Поскольку СП 31-105-2002 и ПУЭ носят рекомендательный характер, стоит руководствоваться требованиями СП 256.1325800.2016 и 31-110-2003.
Материалы для проводки в каркасном доме
Безопасность электрики в каркасном доме зависит в первую очередь от правильности выбора проводников. Для этой задачи подходит отечественный ВВГнг-LS. Маркировка нг-LS означает, что кабель не распространяет горение и выделяет пониженное количество дыма. Также можно использовать его импортный аналог NYM.
Существенное различие между этими кабелями заключается в сроке службы и диапазоне допустимых температур. Отечественный провод служит 30 лет при -50..+50 °C. Импортный — 40 лет при -30..+40 °C. NYM можно прокладывать только поодиночке. Один провод — одна гофра, иначе есть риск возгорания. ВВГнг-LS не имеет такого недостатка, можно размещать несколько линий рядом. Поэтому для подключения электричества лучше выбирать отечественный кабель.
Сечение проводов нужно подобрать индивидуально для каждой группы потребителей: освещения, розеток, мощных приборов. Важно не совмещать в одной линии слишком много оборудования, чтобы не произошла перегрузка.
Розетки в каждой комнате стоит выделить в отдельные группы и подключить кабелем 2,5 мм². Мощное оборудование вроде плиты или кондиционера лучше подсоединять отдельно проводником с сечением от 4 мм². А для светильников, наоборот, можно приобрести тонкие кабели по 1,5 мм².

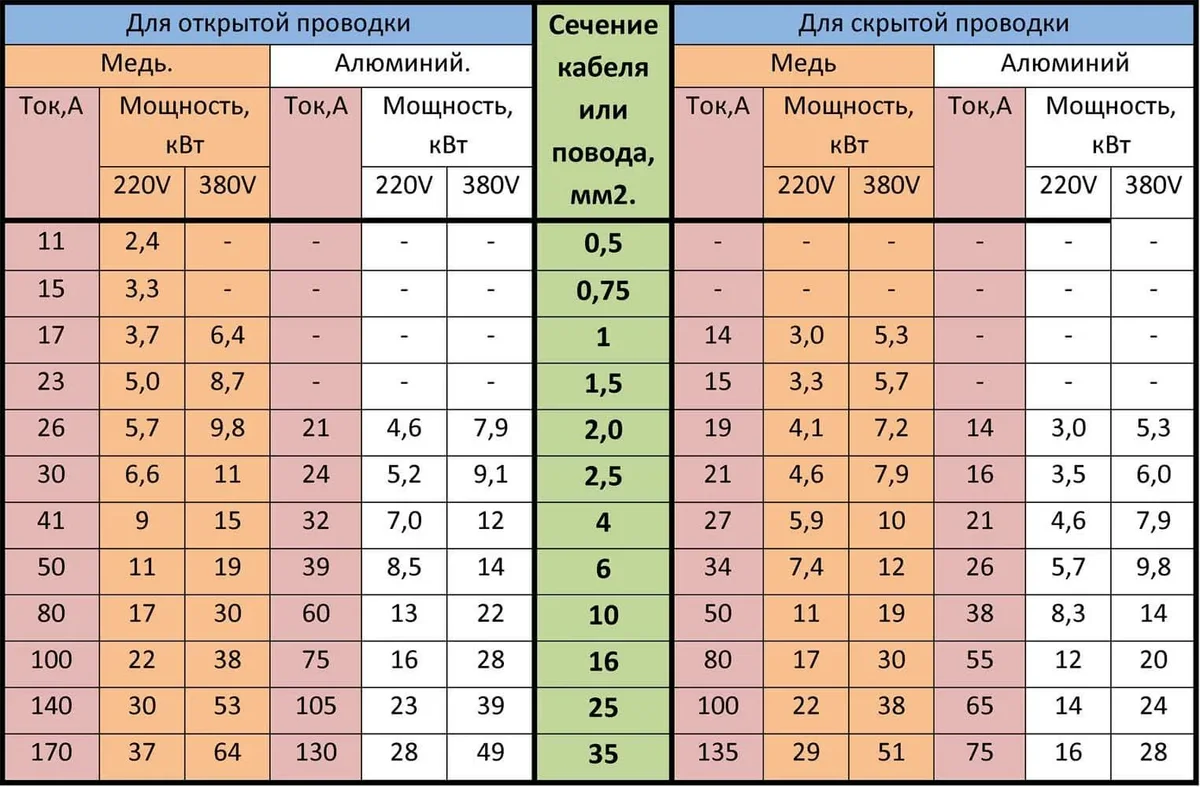

Если вы сомневаетесь, что выбранного сечения будет достаточно для разводки электрики в каркасном доме, воспользуйтесь таблицей ниже. В ней показано, какие характеристики проводов нужны для той или иной мощности линии.
Безопасность электросети создается не только за счет подбора проводов. Необходимо использовать специальные защитные оболочки. Есть три варианта:
- Стальная труба. Обязательно используется при пересечении вертикальных стоек каркаса. Наиболее предпочтительный вариант для горизонтальной прокладки.

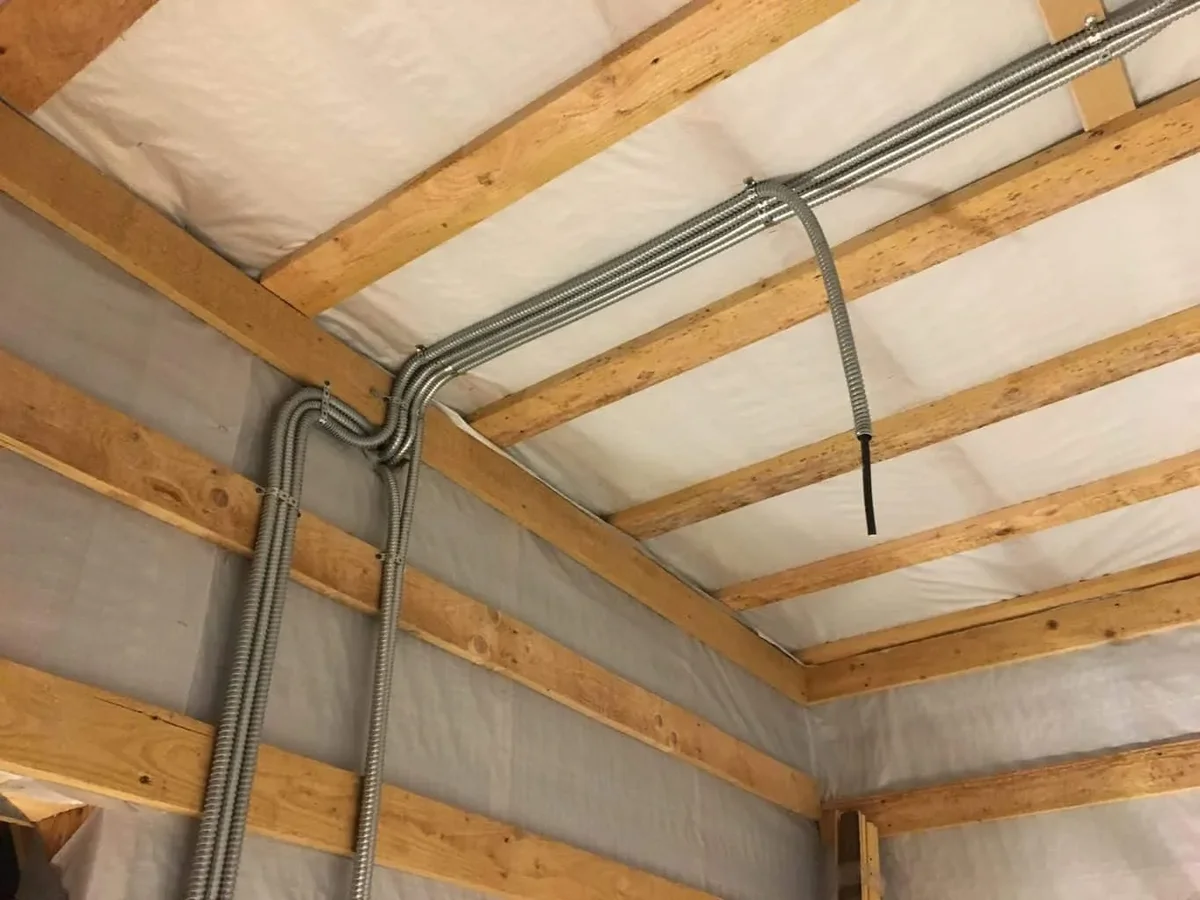

- Металлорукав с покрытием из ПВХ. Применяется для вертикальных участков внутри утеплителя, если нет соприкосновения с деревянными конструкциями.
- Пластиковая гофра. Допустима исключительно для открытой прокладки по негорючим материалам и поверхностям.
- Специальные кабель-каналы. Используются аналогично гофрам.
Подрозетники для полых стен изготавливают из термостойкого пластика с усиленной системой лапок-фиксаторов. При монтаже в каркасной стене конструкцию фиксируют к стойке саморезами через предусмотренные отверстия в корпусе. Такая установка предотвращает проворачивание коробки при частой эксплуатации розетки и обеспечивает надежную опору для тяжелых вилок.
Для скрытой электропроводки требуется использовать трубы, гофротрубы с толщиной стенки подобранной в соответствие сечению кабельной линии по СП 256.1325800.2016 табл. 15.1 и обладающие локализационной способностью.
Металлорукав при этом не подходит для скрытого монтажа, так как у него отсутствует локализационная способность и толщина стенок не соответствует нормативным требованиям, а также он может сам повредить кабельную линию при прогнивание из-за своей спиральной системы.
При открытом монтаже и несгораемым материалам или по намету штукатурки возможен монтаж в ПВХ-гофре, металлорукаве где проход через перекрытия должен осуществляться в трубах.
Варианты электропроводки в каркасном доме
Есть два способа прокладки проводки в каркасном доме: скрытый и открытый. У каждого из них свои преимущества и особенности.
Скрытая прокладка проводов выполняется до монтажа обшивки. Такой метод сохраняет облик интерьера, но требует правильного монтажа.

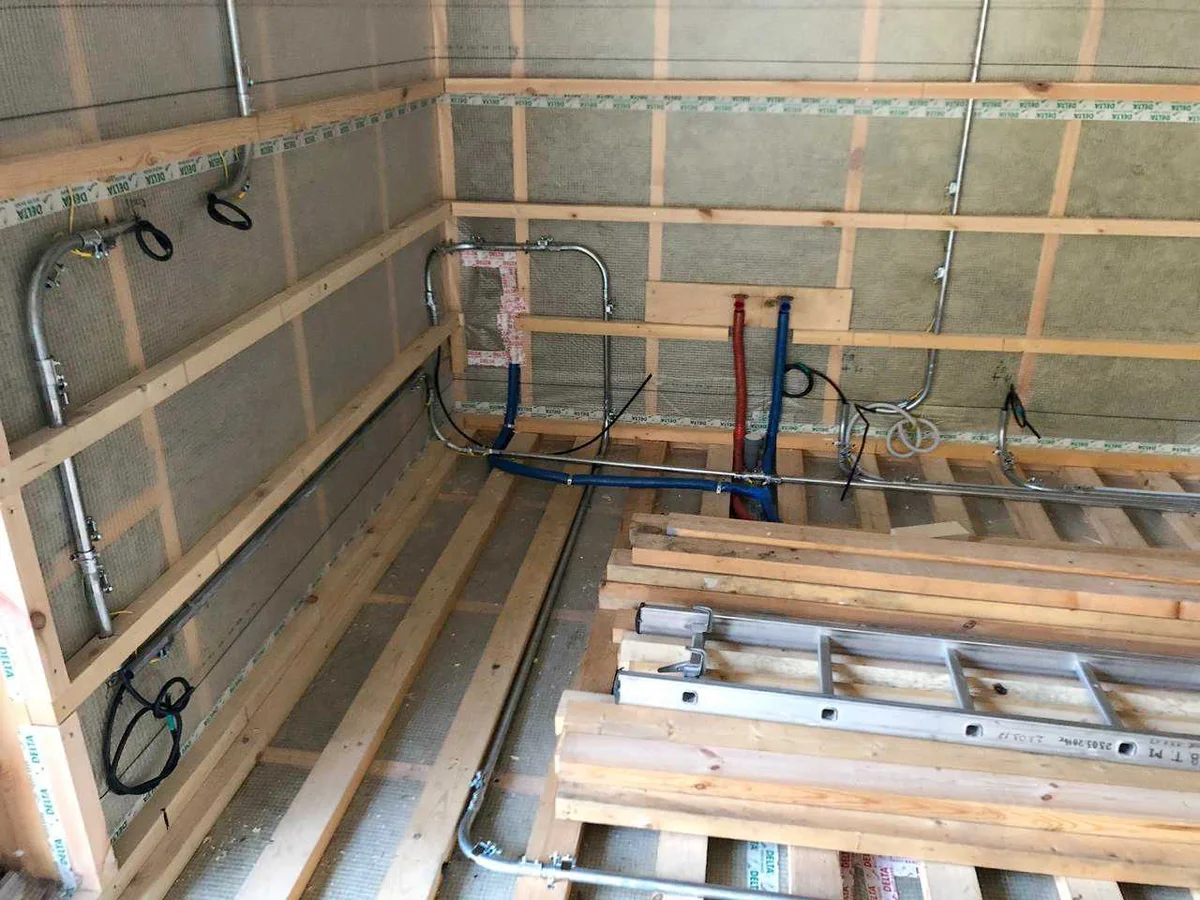

Кабели укладывают в защитные металлические трубы. Между утеплителем и трубой оставляют воздушный зазор шириной 10–15 миллиметров для естественного охлаждения проводника. При проходе через деревянные каркасы обязательно устанавливают пластиковые изолирующие втулки.
Наружная проводка в кабель-каналах из негорючего пластика подходит для завершенных строений или реконструкции. Короба крепят к стене на саморезы с шагом 30 сантиметров, обеспечивая плотное прилегание без зазоров. Внутрь канала укладывают кабель без натяжения, оставляя запас длины на поворотах для компенсации температурных деформаций.
Как спроектировать и смонтировать электрику в частном доме
Вместе с экспертом разбираемся, как сделать проводку в частном доме своими руками.

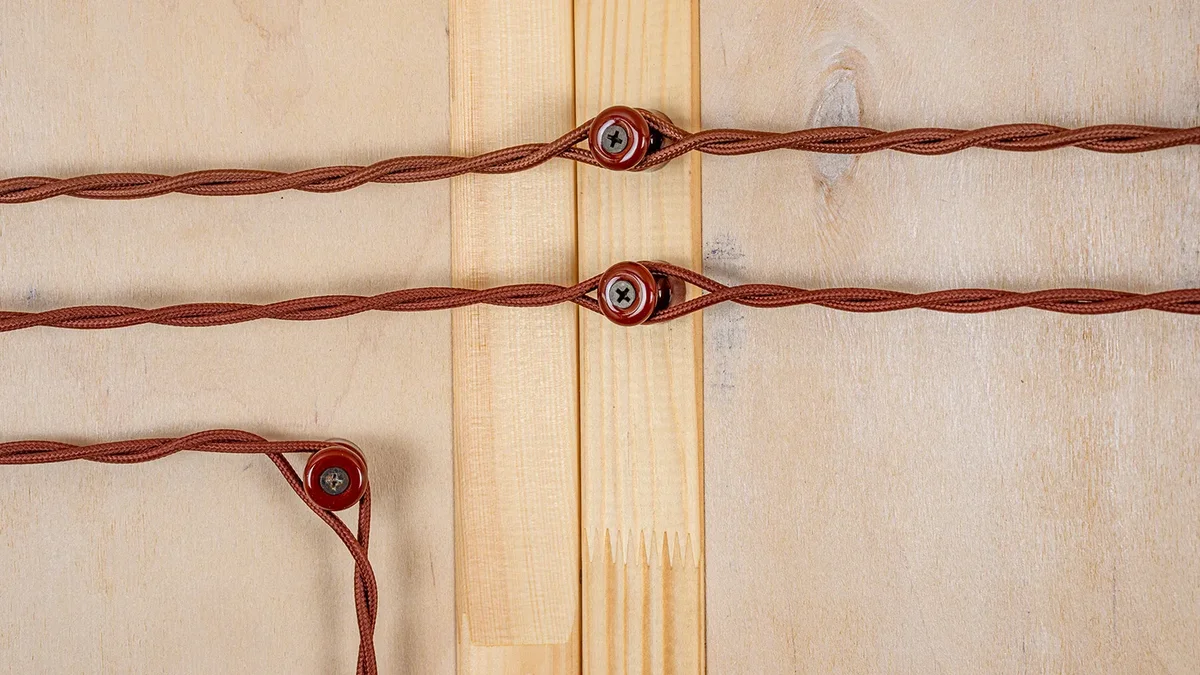

Читать статьюВ некоторых случаях можно проложить провода в открытую. В этом случае понадобятся керамические изоляторы. Такой ретро-вариант прокладки применяется в интерьерах в стиле лофт или кантри. Главное требование — выдержать минимальное расстояние от провода до деревянной поверхности. Для эффективного теплоотвода нужен зазор не менее 10 миллиметров.
Прежде чем остановиться на каком-то из трех вариантов, тщательно взвесьте все «за» и «против». Скрытая проводка требует тщательного проектирования, поскольку любые изменения в разводке потребуют демонтажа обшивки. Наружная прокладка упрощает диагностику и ремонт, но в этом случае теряется часть полезной площади стен. А открытая ретро-проводка создает характерную эстетику, однако увеличивает стоимость монтажа из-за применения дорогих элементов.
Для розеток, освещения и мощных потребителей следует использовать жесткие кабельные линии марок ВВГнг(А)-LS, ППГнг(А)-HF и NYMнг(А)-LS. Данные кабельные линии не поддерживают горение, выделяют минимальное количества дыма и менее токсичны.
Важно: использовать можно только эту модификацию (NYMнг(А)-LS), обычные NYM или NUM пожарным нормам не соответствуют.
В качестве гибкого кабеля для светильников, разводки внутри щитка или подключения оборудования, где нужна подвижность (насосы, станки) стоит использовать кабель КГВВнг(А)-LS или КГППнг(А)-LS.
Как сделать проводку в каркасном доме: этапы
Чтобы учесть все правила монтажа проводки в каркасном доме, стоит разделить этот процесс на несколько этапов. Начать следует с расчетов и проектирования.
Проектирование и расчет нагрузок
Проектирование начинается с составления плана расположения электроприборов в каждом помещении. Сделайте схематичный чертеж дома и отметьте на нем стационарных потребителей — варочную панель, духовой шкаф, посудомоечную машину, кондиционер. Затем определите их мощность по паспортным данным. Эта информация понадобится для корректного подбора сечений.
Затем распределите потребителей по независимым группам с учетом их расположения и назначения. На кухню выделите несколько линий: для духовки, плиты, розеток. Посчитайте мощность приборов в каждой группе. На итоговое число и ориентируйтесь при подборе кабелей.
Замена проводки в квартире: схема, этапы, советы экспертов
Разбираемся, когда требуется замена проводки, как ее провести своими руками, и что для этого нужно.
Читать статьюРозетки в ванной комнате и санузле выделите в отдельную группу с обязательной установкой УЗО. Остальные точки можно не разделять, это опционально. Но удобнее будет, если в каждую комнату проложена своя линия. Это позволит отключать свет точечно, не затрагивая весь дом.
Вводный кабель от опоры до распределительного щитка рассчитывайте по общей мощности всех групп с запасом 20 процентов. Необходимо просуммировать максимальные мощности приборов в доме, умножить получившееся значение на коэффициент спроса 0,7 и разделить на 220. В итоге вы найдете ток, который должен выдержать провод. Сечение можно узнать, воспользовавшись удобной таблицей выше.

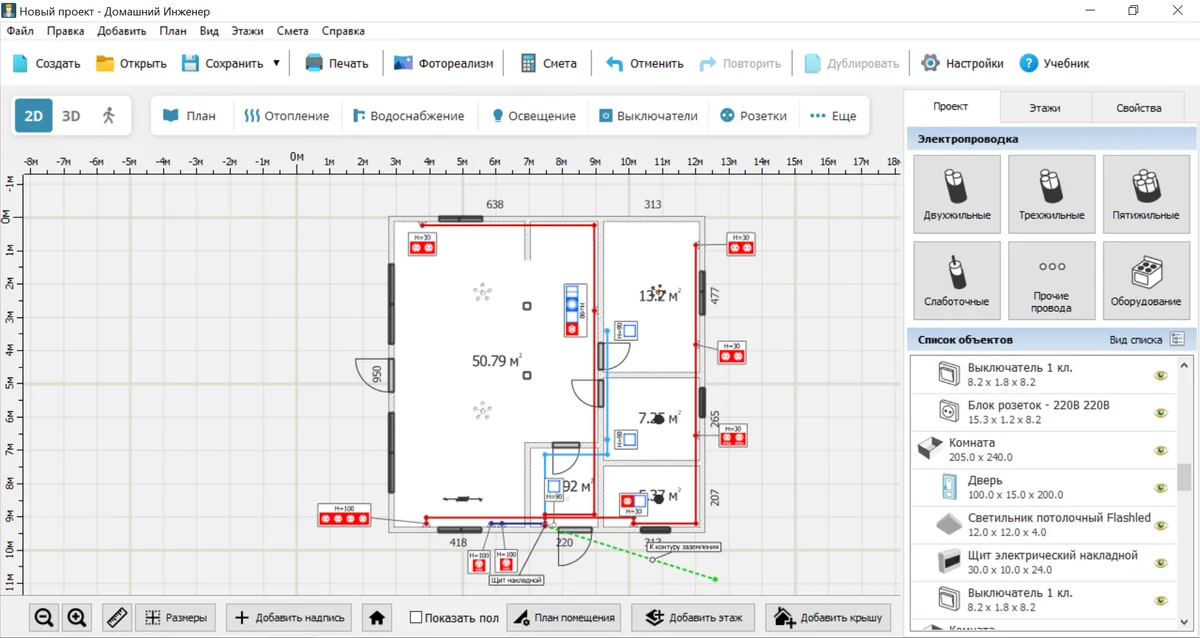

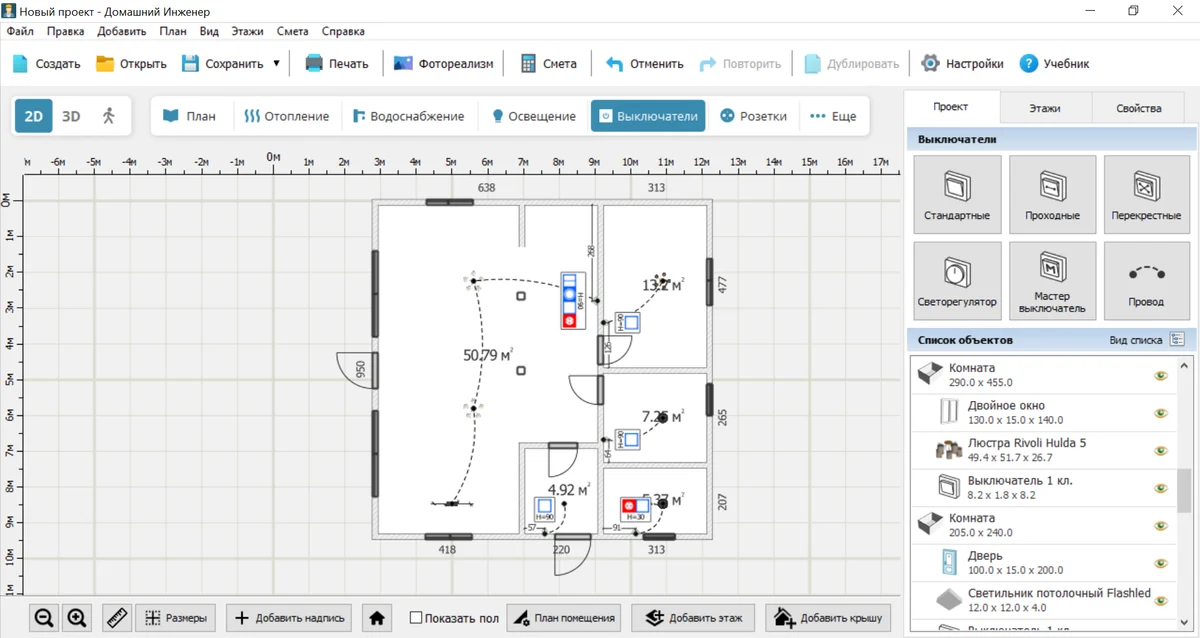

Если дом больше 50-60 квадратных метров, при составлении схемы электропроводки есть большая вероятность запутаться в переплетениях кабелей. Поэтому лучше использовать специальную программу, например Домашний Инженер 3D. Она позволяет:
- составить точный план здания с размерами;
- расставить светильники, розетки и выключатели;
- учесть высоту установки каждого устройства;
- визуализировать прокладку проводов на чертеже;
- составить точную смету с учетом всех материалов и работ.
Важный плюс софта в том, что цвет проводов напрямую определяется их сечением и назначением. Благодаря этому вы не спутаете силовую линию для духовки с кабелем интернета или проводами для светильника. Ниже показан пример проекта электропроводки, созданного в этой программе.
Спроектируйте электрику и будьте уверены в ее безопасности!
В Домашнем Инженере 3D можно создать подробную схему с учетом всех нормативов.
Разметка и сверление отверстий
Разметку стен выполняйте только после того, как будет готов проект, но до начала отделочных работ. На внутренней стороне стоек каркаса нанесите точки входа и выхода защитных труб. Сверление отверстий выполняйте коронкой диаметром на 10 миллиметров больше наружного размера стальной гильзы. Проем должен находиться не ближе 60 миллиметров от верхнего и нижнего краев. Это нужно для того, чтобы не нарушить несущую способность каркаса.
Горизонтальные участки трассы прокладывайте с небольшим уклоном в 2–3 градуса, чтобы внутри защитной оболочки не скапливался конденсат. При укладке нескольких линий в одной плоскости соблюдайте минимальное расстояние 50 миллиметров между соседними трубами. Это исключит взаимный нагрев кабелей и упростит последующую протяжку проводов.
Все отверстия после монтажа металлических труб загерметизируйте негорючим уплотнителем, чтобы предотвратить проникновение грызунов в полости каркаса.
Протяжка линий и установка распределительных коробок
Протяжку кабеля через установленные защитные оболочки выполняйте с помощью стального зонда или проволоки-лидера. Кабель не должен испытывать натяжение при прохождении через изогнутые участки труб. На поворотах трассы предусмотрите запас длины 10–15 сантиметров. Это нужно, чтобы компенсировать усадку каркаса в первые годы эксплуатации. Не забудьте оставить свободный конец провода длиной от 20 сантиметров в каждой распределительной коробке, чтобы было удобно соединять контакты.
Распределительные коробки устанавливайте в доступных местах с возможностью визуального контроля без демонтажа отделки. Соединяйте провода методом опрессовки гильзами с последующей надежной изоляцией термоусадочными муфтами. Такой способ исключает ослабление контакта со временем и образование искр в местах скрутки. Все элементы электропроводки надежно зафиксируйте на конструкции каркаса с помощью клипс, зажимов или хомутов. Это нужно, чтобы предотвратить появление механического напряжения на кабеле.
Когда линии будут проложены, установите розетки и распаечные коробки. В каркасном доме можно использовать встроенные модели, но проще и безопаснее будет обойтись накладными. Их удобно монтировать прямо на чистовую поверхность стен с помощью саморезов.
Сборка электрощита
Место под щит подбирайте так, чтобы к нему было удобно подходить, но он не был на виду. Размер устройства определяется количеством моделей. Посчитайте число групп потребителей, которые вы выделили, и прибавьте 20% запаса. Не забудьте и про устройства защитного отключения. Их обязательно нужно установить на группы розеток в помещениях с повышенной влажностью и на линии подключения мощных энергопотребителей.
Обязательно заземлите металлические конструкции щита. Шина должна быть соединена с контуром заземления здания медным проводом без разрывов и соединений.
После сборки щита проведите проверку сопротивления изоляции каждой линии мегаомметром. Выполняйте тест при напряжении 500 вольт, это покажет любые повреждения.
Советы эксперта по электропроводке в каркасном доме
Электробезопасность – комплексная система. При скрытом монтаже кабель прокладывается в стальных трубах, а распределительные коробки, лотки и подрозетники – металлические. Все элементы сети должны иметь надежный электрический контакт и общее заземление.
В электрическом щитке на все отходящие линии устанавливаются автоматические выключатели для защиты от перегрузок и короткого замыкания. Обязательны устройства дифференциального тока (УЗО или АВДТ) на каждую группу потребителей – они обесточат сеть при малейшей утечке. Для максимальной защиты стоит добавить устройство защиты от дугового пробоя (УЗДП), которое распознает искрение в контактах и предотвращает скрытое возгорание древесины.
В банях, саунах и мокрых точках запрещено использовать металлические трубы или металлорукава. Из-за перепадов температур внутри металла скапливается конденсат, который провоцирует коррозию и риск короткого замыкания. В таких зонах применяют открытую прокладку кабельных линий в ПВХ гофре для защиты от механических повреждений.
Резюме
Чтобы создать безопасную систему электропроводки в каркасном доме, следуйте рекомендациям:
- Подготовьте проект. Начните его с детального расчета нагрузок и распределения потребителей по независимым группам. Мощные кухонные приборы, розетки влажных помещений и освещение каждого этажа стоит выделить в отдельные линии.
- Для всех скрытых линий применяйте кабели с маркировкой нг-LS. Они не горят активно и выделяют минимальное количество дыма при пожаре. В качестве аналога можно рассмотреть NYM.
- При пересечении деревянных стоек гофрами обязательно пропускайте кабель через стальные гильзы. Толщина их стенок должна быть не менее 1,5 миллиметра, на концах необходимы изолирующие втулки. Этот способ прокладки проводов исключает возгорание.
- Между защитной оболочкой и минеральной ватой оставляйте воздушный зазор 10–15 миллиметров. Это нужно для естественного охлаждения проводника.
- Все соединения выполняйте в металлических распределительных коробках. Избегайте простых скруток — пользуйтесь методом опрессовки с последующей термоусадочной изоляцией.
- Не забывайте про систему заземления. Толстый проводник должен соединять все металлические части щита с контуром заземления без разрывов.
- После монтажа электропроводки проверьте сопротивление изоляции каждой линии. Прозвоните их мегаомметром для подтверждения безопасности системы.
Ответы на популярные вопросы
Надежную защиту от грызунов обеспечивают металлические оболочки — стальные трубы или металлорукав с толщиной стенки не менее 1,5 миллиметра. Пластиковая гофра не выдерживает воздействия зубов мышей и крыс, поэтому ее применение внутри полостей каркаса недопустимо даже при использовании проводников с двойной изоляцией.
Прямой контакт провода с минеральной ватой запрещен нормами ПУЭ из-за риска перегрева проводника. Утеплитель плотно облегает изоляцию и препятствует естественному теплоотводу, что приводит к накоплению тепла даже при умеренных нагрузках.
Пластиковая гофра позволительна для открытой прокладки по поверхностям, устойчивым к горению, либо в кабель-каналах. Для скрытой электропроводки нужны стальные трубы.
Для каркасных строений подходят проводники с маркировкой нг-LS — ВВГнг-LS отечественного производства или импортный аналог NYM. Медные жилы предпочтительнее алюминиевых благодаря надежности соединений и устойчивости к многократным изгибам при протяжке через защитные трубы.
Прокладку кабеля в каркасном доме через деревянные стойки выполняют только в стальных гильзах. Длина металлического элемента должна превышать ширину стойки на 20 миллиметров с каждой стороны, чтобы исключить контакт изоляции с древесиной.
