Два десятилетия назад выбор разводки трубопроводов ограничивался последовательной «ленинградкой» либо двухтрубной схемой. Сейчас ситуация изменилась: благодаря современным материалам и оборудованию становится нормой лучевая система отопления.

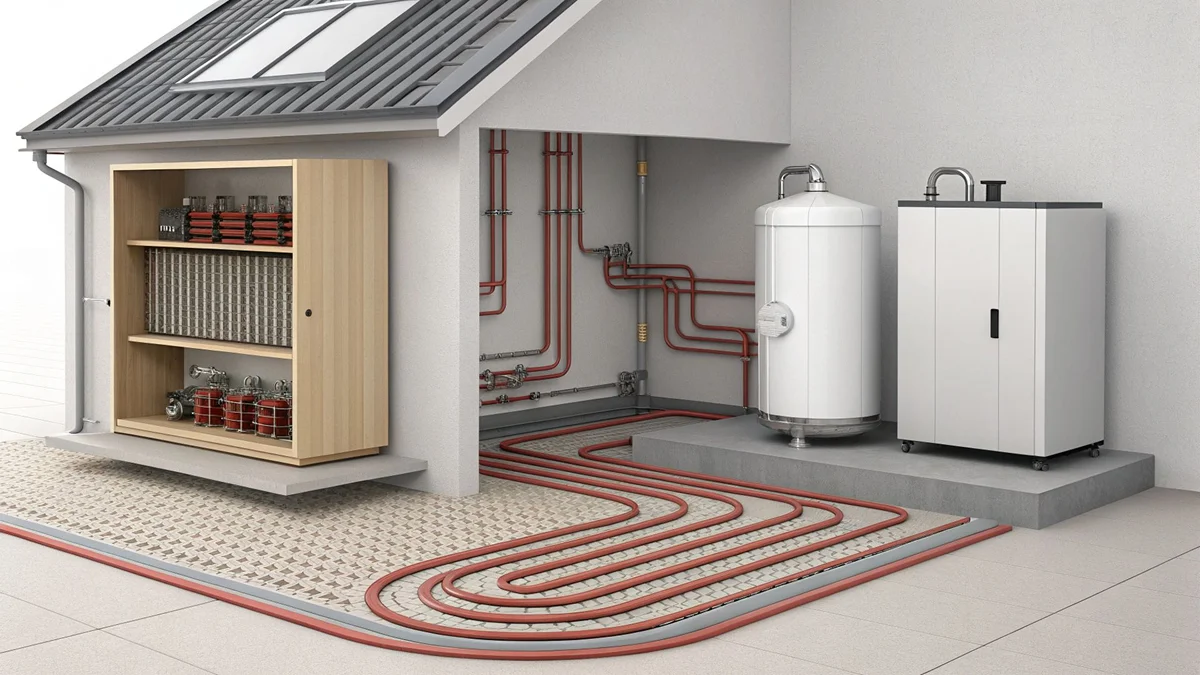

«Луч» — это цельная труба из сшитого полиэтилена или металлопластика. Она проходит от коллектора к радиатору без единого стыка. Управление сосредоточено в компактном коллекторном шкафу, который обычно располагают в котельной или отдельном помещении. Благодаря этому повышается ремонтопригодность и надежность инженерии.
Особенности лучевой системы отопления
Ключевое преимущество коллекторной схемы — независимость каждого отопительного прибора. В классической двухтрубной разводке теплоноситель движется последовательно через несколько радиаторов, и последний в цепи получает уже остывшую воду. При лучевой схеме каждый радиатор подключен напрямую к коллектору. Настройка балансировочных кранов позволяет задать комфортный режим для любой комнаты.
С точки зрения надежности коллекторная разводка выигрывает у традиционных схем. Основная проблема водяного отопления — протечки в местах соединений. При лучевом монтаже риск снижен. Соединений меньше, а любую ветку можно перекрыть когда угодно.
Для небольших домов площадью 100–150 м² это тоже рабочий вариант. Коллекторная разводка позволяет сбалансировать давление так, что в спальне будет комфортный 21°C, а в детской 23°C без покупки дорогих автоматических комплексов. Все настройки выполняются вручную на одном коллекторе. Однако при очень малом количестве радиаторов и невозможности скрытой прокладки более простые схемы могут оказаться практичнее.
Немалую роль играет и эстетика. Современный дизайн не терпит хаотично проложенных коммуникаций или громоздких стояков в углах комнат. Но при коллекторном подключении радиаторов все магистрали скрыты в стяжке либо за фальшстенами. В помещении остаются только аккуратные подводки к отопительным приборам, которые легко убрать с глаз.
Минусы у такой схемы тоже есть. На этапе закупки материалов затраты выше из-за увеличенного метража коммуникаций и необходимости покупать коллектор. Кроме того, трассы уходят в стяжку. Поэтому после заливки пола изменить конфигурацию, не срывая покрытие, невозможно.
Если считать только метры трубы, то да, их больше. Но если посчитать стоимость 30–40 тройников и уголков, которые нужны для двухтрубной системы, разница в цене материалов сокращается до 15–20%. Монтаж самих трасс проходит быстрее за счет отсутствия сотен соединений, что также снижает риск человеческой ошибки при сборке.
Лучевая разводка наиболее эффективна в горизонтальных схемах, предполагающих нижнюю подачу теплоносителя. Она получила широкое распространение в современном коттеджном строительстве. При этом схему невозможно использовать в домах, где нельзя проложить коммуникации в полу.
Инженерные коммуникации в доме
Разбираемся, какие системы нужны, и как их спроектировать.
Читать статьюДелаем схему лучевой системы отопления
Проектирование коллекторной разводки начинается с детальной схемы. В отличие от тройниковой разводки, здесь нельзя определить длину петель и диаметры труб приблизительно. Неправильно подобранная протяженность приводит к росту гидравлического сопротивления. Из-за этого напор постепенно теряется, а циркуляция ухудшается.
Чтобы создать точную схему лучевой системы отопления с радиаторами, воспользуйтесь специальной программой. Например, подойдет Домашний Инженер 3D. Это ПО, с которым справится даже новичок. В каталоге есть готовые модели оборудования, поэтому можно не только спланировать трассировку, но и продумать котельную.

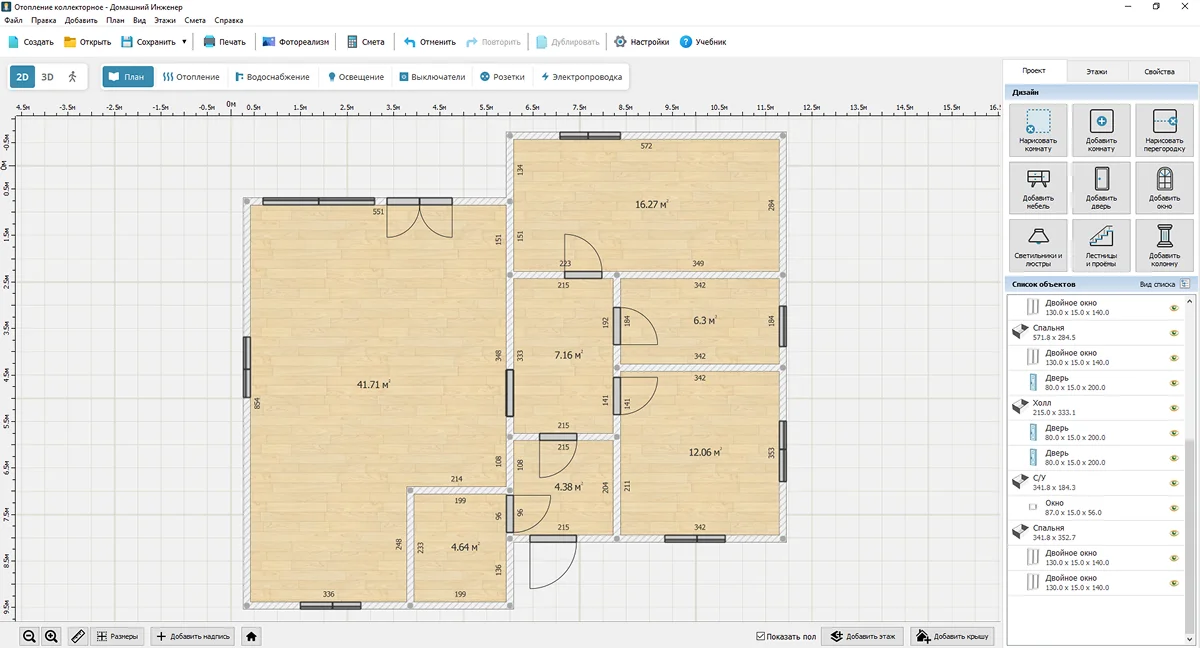

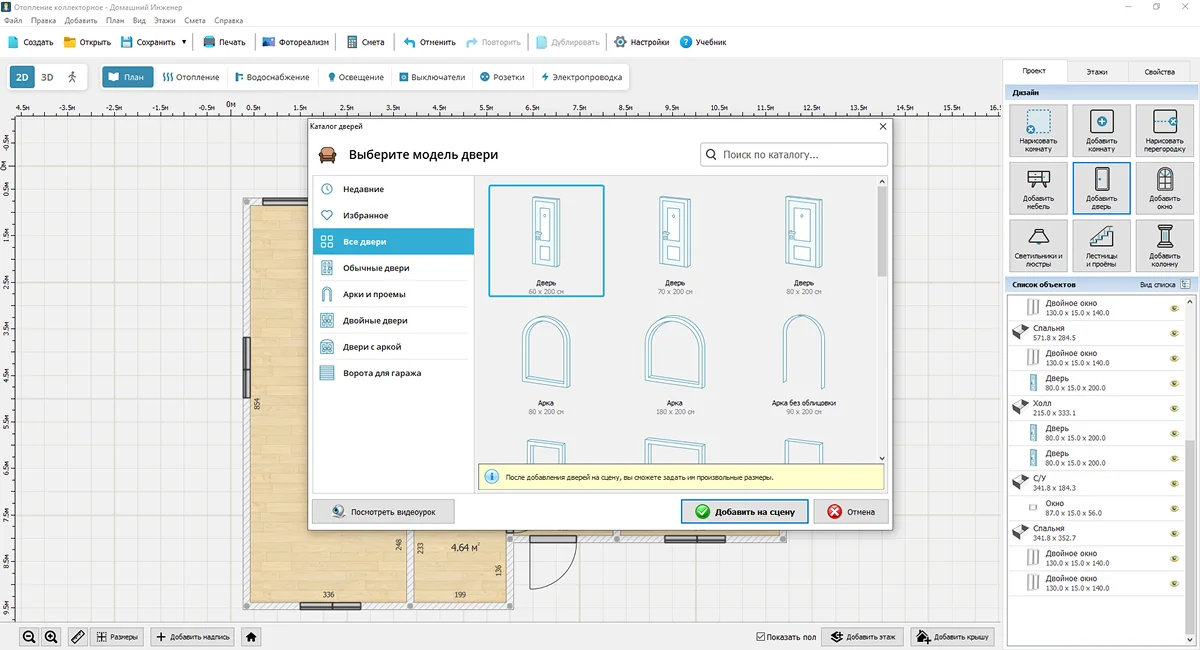

Начните с создания проекта. Если есть обмерочный чертеж, загрузите его как подложку. Вначале нарисуйте стены, затем поменяйте их толщину через вкладку «Свойства». Когда закончите, добавьте перегородки, окна и двери.

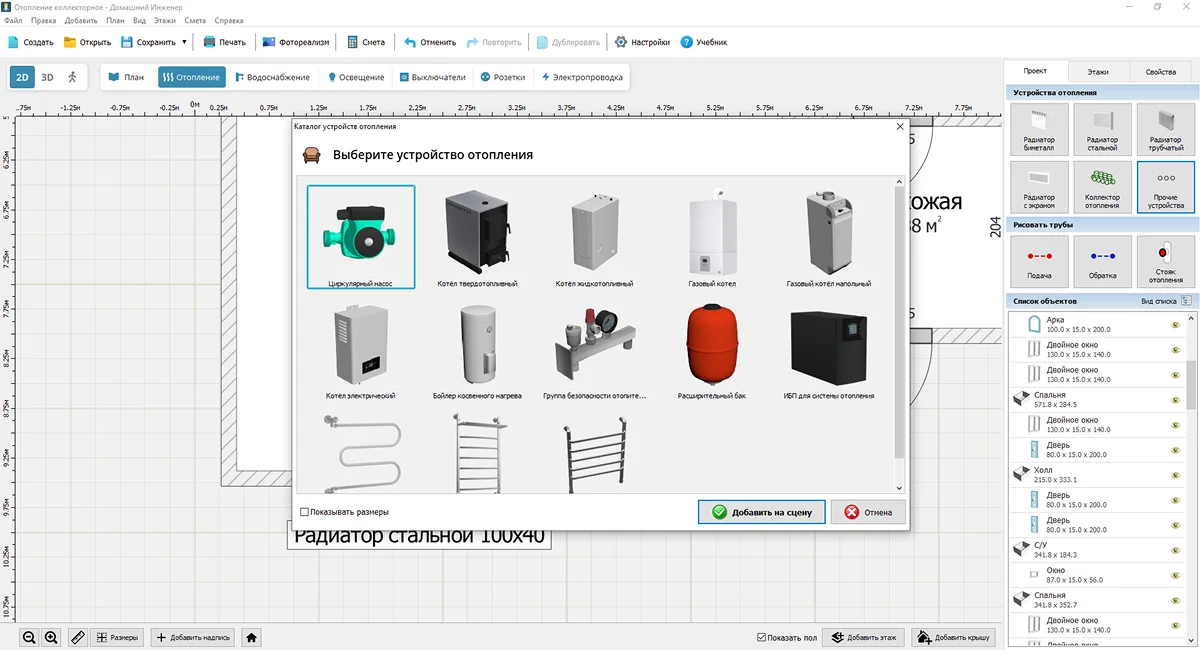

Перейдите в режим «Отопление». Расставьте радиаторы вдоль стен, преимущественно возле окон. При установке можно выбрать тип и количество секций.

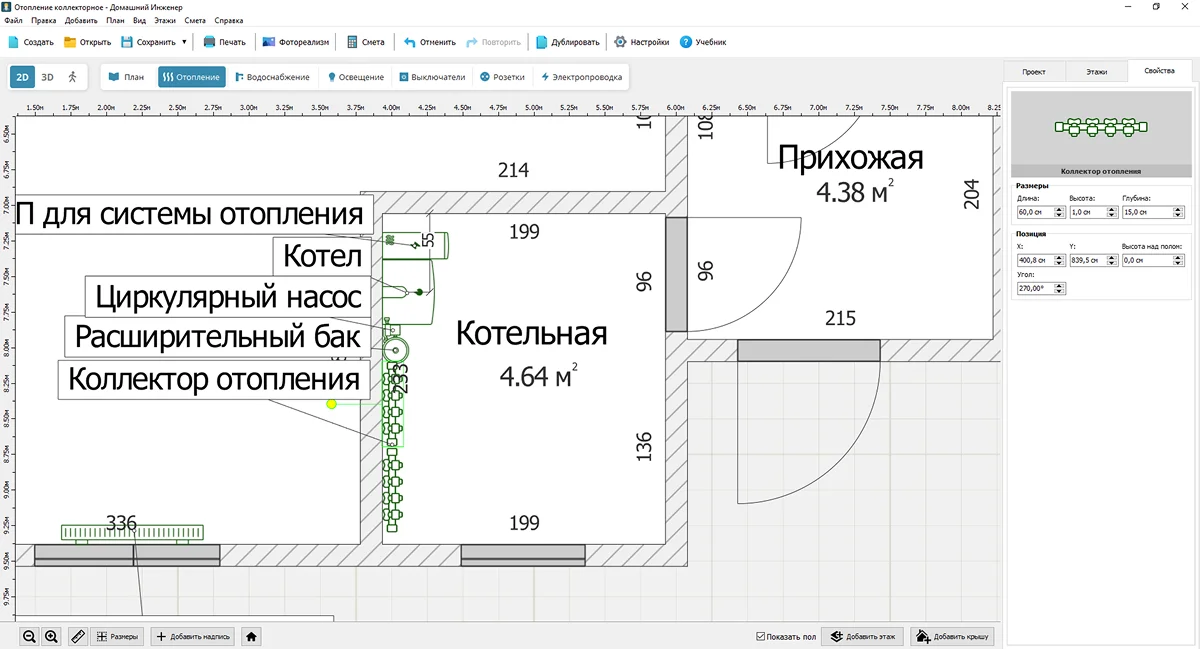

Выделите место под котельную. Это помещение с потолками от 2,2 м высотой не может граничить с жилыми комнатами, в противном случае стены должны быть выполнены из негорючих материалов. Внутри котельной разместите насос, расширительный бак, группу безопасности, коллекторы.

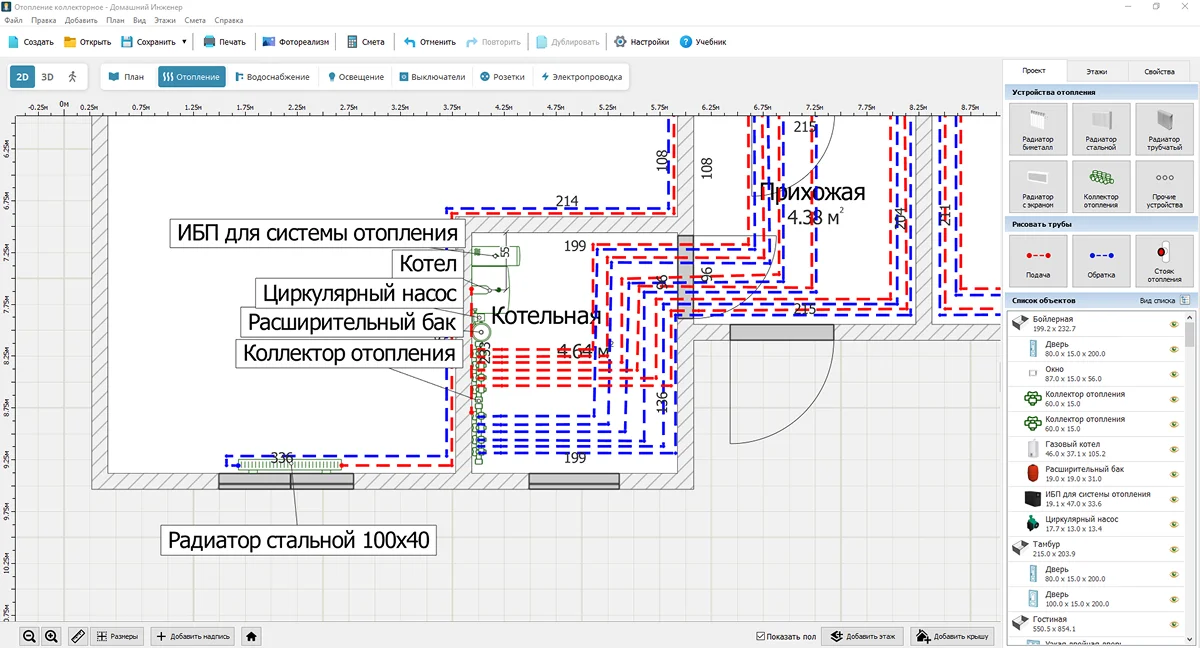

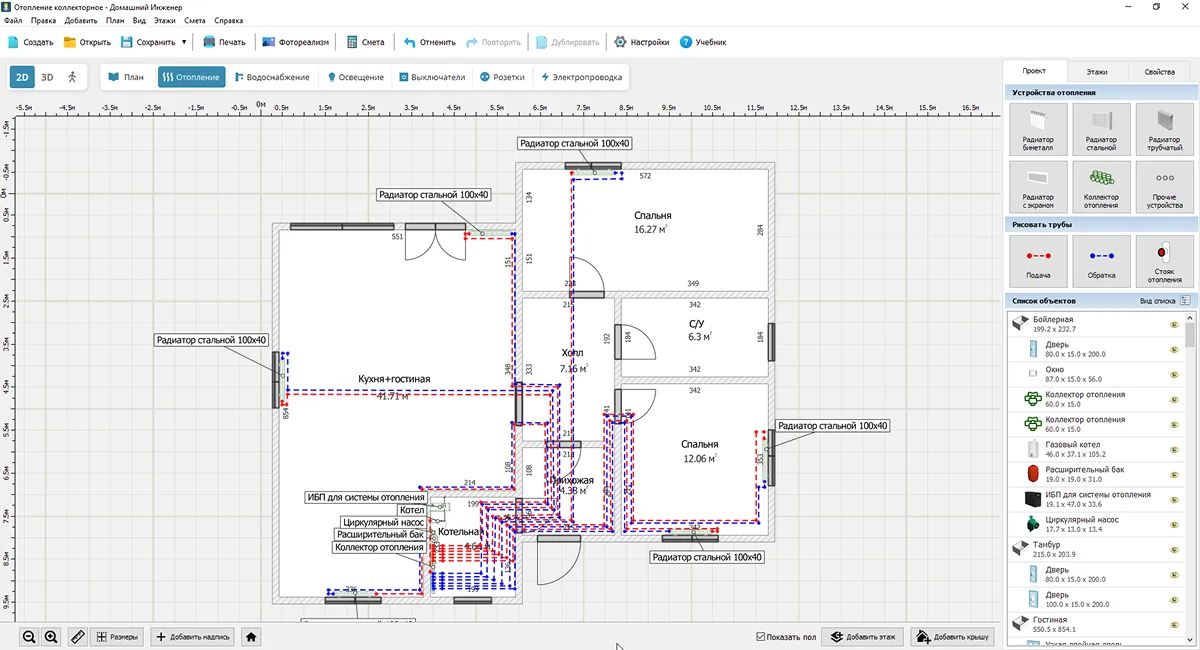

Затем начертите трубы, ведя их от гребенок к радиаторам. Подача обозначена красным, обратка — синим. Это помогает не запутаться в весьма сложной лучевой разводке. Соединять два типа труб в одном коллекторе нельзя, они должны быть разделены. От одного отвода должна следовать только одна труба, иначе управляемость ухудшится.
Итак, схему можно считать оконченной. Остается составить смету, экспортировать чертежи в PDF, и можно приступать к монтажу.
Продумайте отопление заранее!
Создайте проект в программе Домашний Инженер — это проще, чем кажется на первый взгляд!
Элементы лучевой разводки отопления
Лучевая система отопления представляет собой комплекс инженерных узлов, каждый из которых выполняет свою функцию.

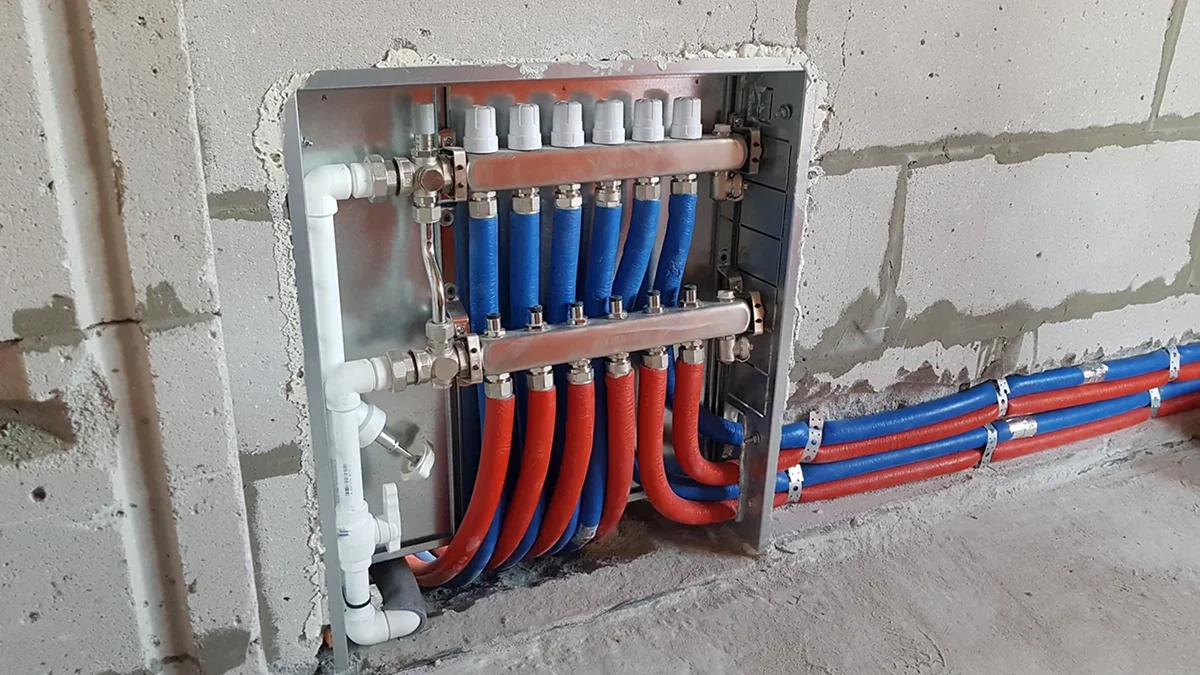

Коллектор или гребенка

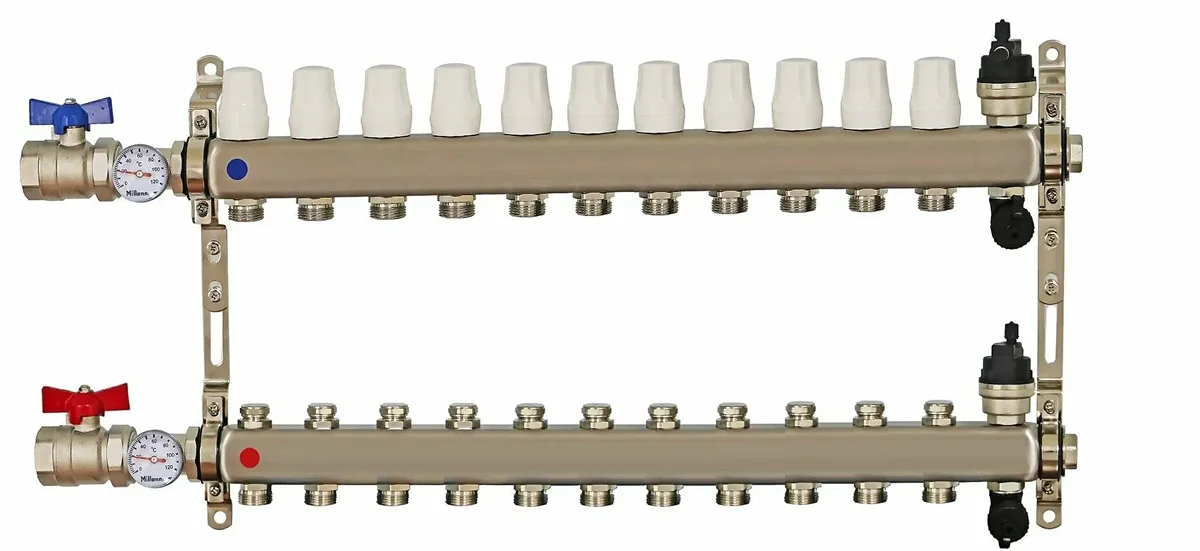

Это центральный элемент, объединяющий все трассы. Конструкция состоит из двух параллельных труб с отводами — подающей и обратной. К ним подсоединяются расходомеры, манометры и термометры для визуального контроля параметров.
В частных домах обычно используют столько распределительных коллекторов, сколько в здании этажей. Это сокращает длину лучей и упрощает балансировку.

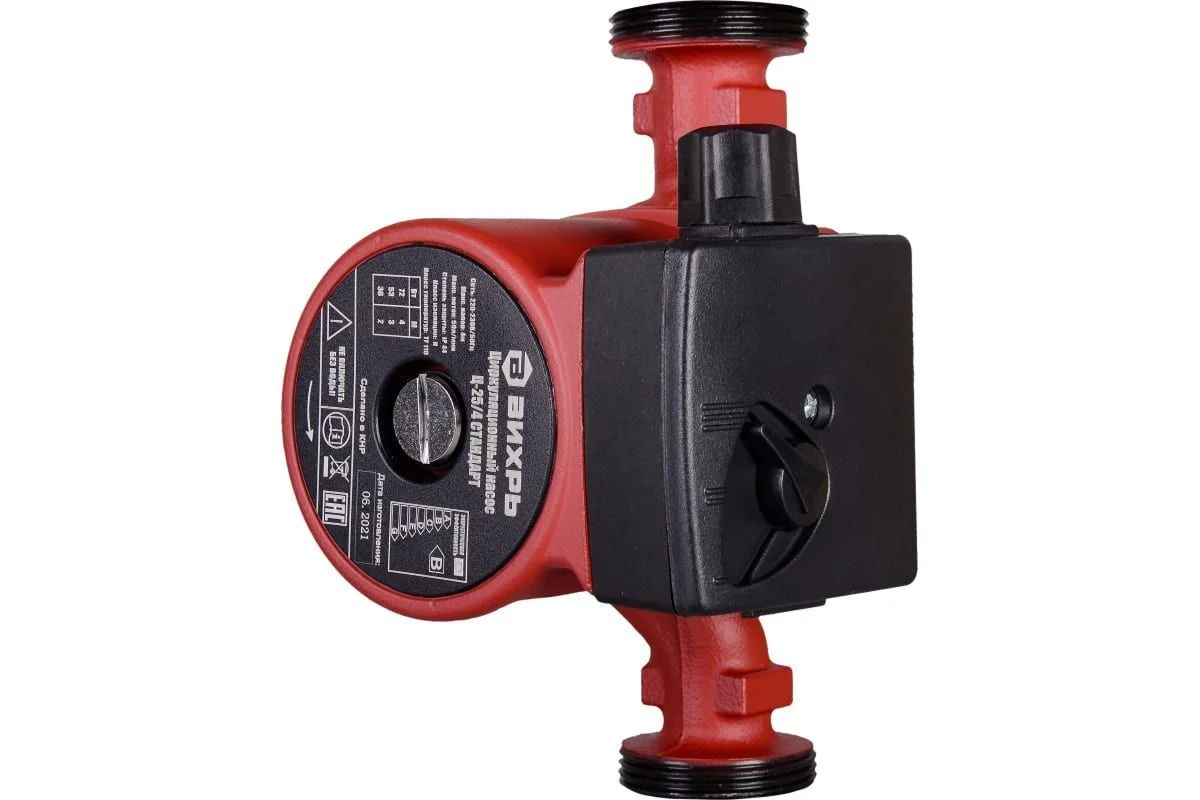

Циркуляционные насосы
Лучевая система отопления частного дома строится на принудительной циркуляции теплоносителя, поэтому выбор насосного оборудования критически важен. Для схемы с 8–10 лучами достаточно одного устройства. При наличии нескольких коллекторов может потребоваться насосная группа.
Если котельная с коллекторным узлом располагается в подвале или цокольном этаже, необходимо тщательно рассчитать производительность. При большой протяженности магистралей насосную группу устанавливают на каждый этаж или даже на отдельные ветки.
Гидравлическое сопротивление в лучевой системе часто ниже, чем в длинной двухтрубной петле с множеством колен и сужений. Благодаря параллельному подключению петель нагрузка на насос распределяется равномерно. Современные котловые насосы без труда справляются с 8–10 лучами.
Трубы

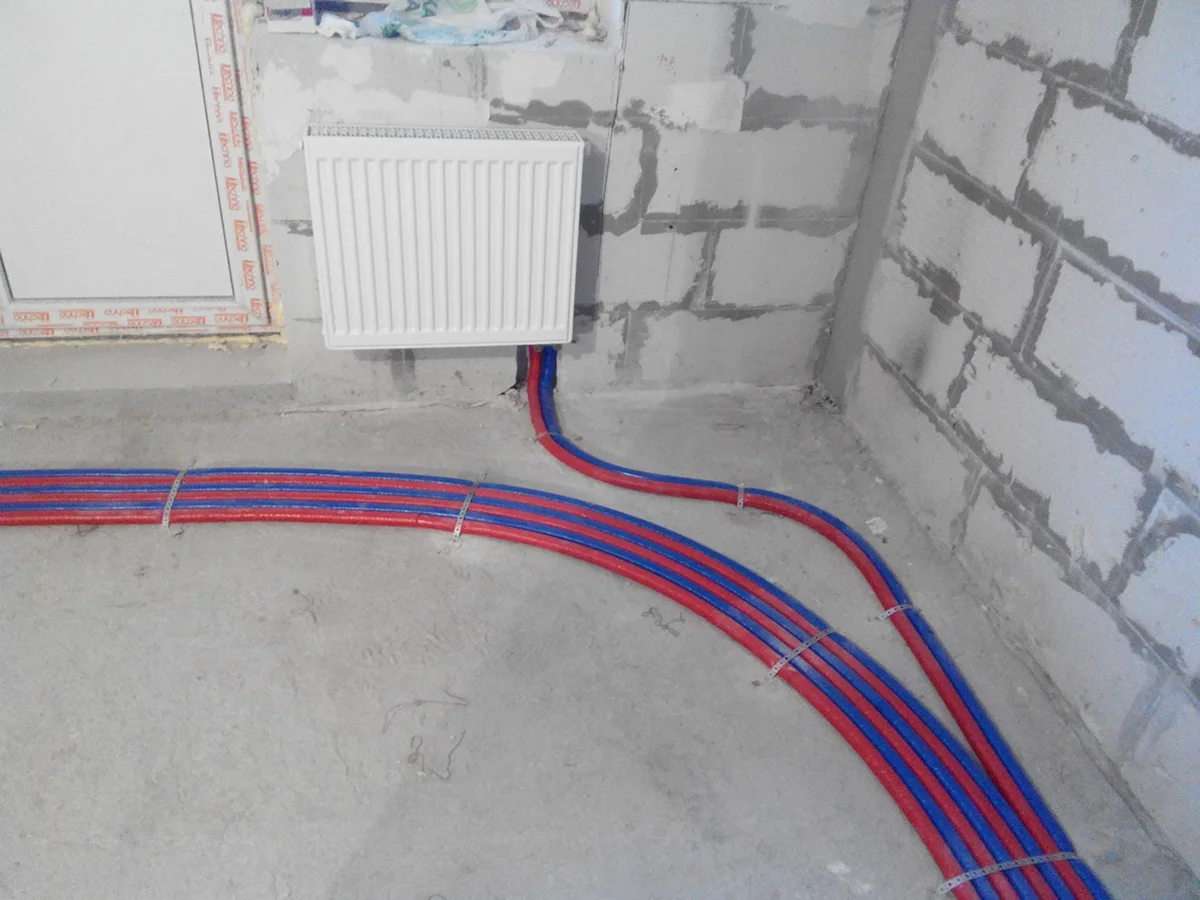

Оптимальный вариант для скрытой укладки в стяжку — трубы из сшитого полиэтилена PEX-a или PEX-b. Они поставляются в бухтах, что позволяет смонтировать луч без единого стыка на всем протяжении. Альтернативный вариант — металлопластиковые трубы, которые также обладают достаточной гибкостью и сохраняют приданную форму.
Диаметр нужно подбирать с учетом индивидуальных особенностей здания. Общепринятыми размерами для частных домов являются:
- от котла до коллектора — 26 мм;
- на коллекторе — 20 мм;
- от коллектора до радиатора — 16 мм.
При определенных условиях диаметр отдельных веток в схеме лучевой системы отопления частного дома может быть увеличен до 20 мм. Это актуально, если в одном контуре обогрева подключено от 2 до 5 радиаторов либо длина луча превышает 40 метров.

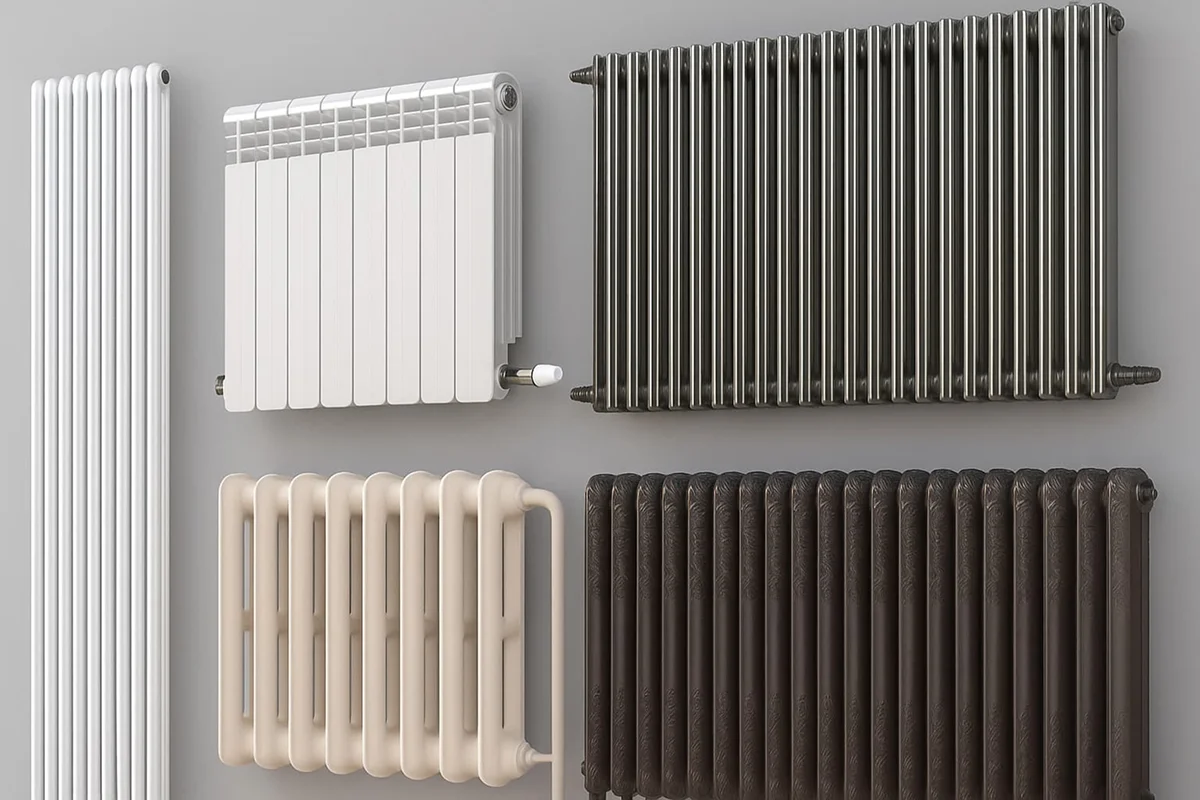

Радиаторы
Коллекторная схема одинаково эффективно работает с любыми типами отопительных приборов: алюминиевыми, биметаллическими, чугунными. При выборе батарей нужно руководствоваться обычными требованиями. Вначале рассчитайте потребность каждого помещения в тепле, это можно сделать с помощью онлайн-калькулятора. А после определитесь с количеством секций.
Котел

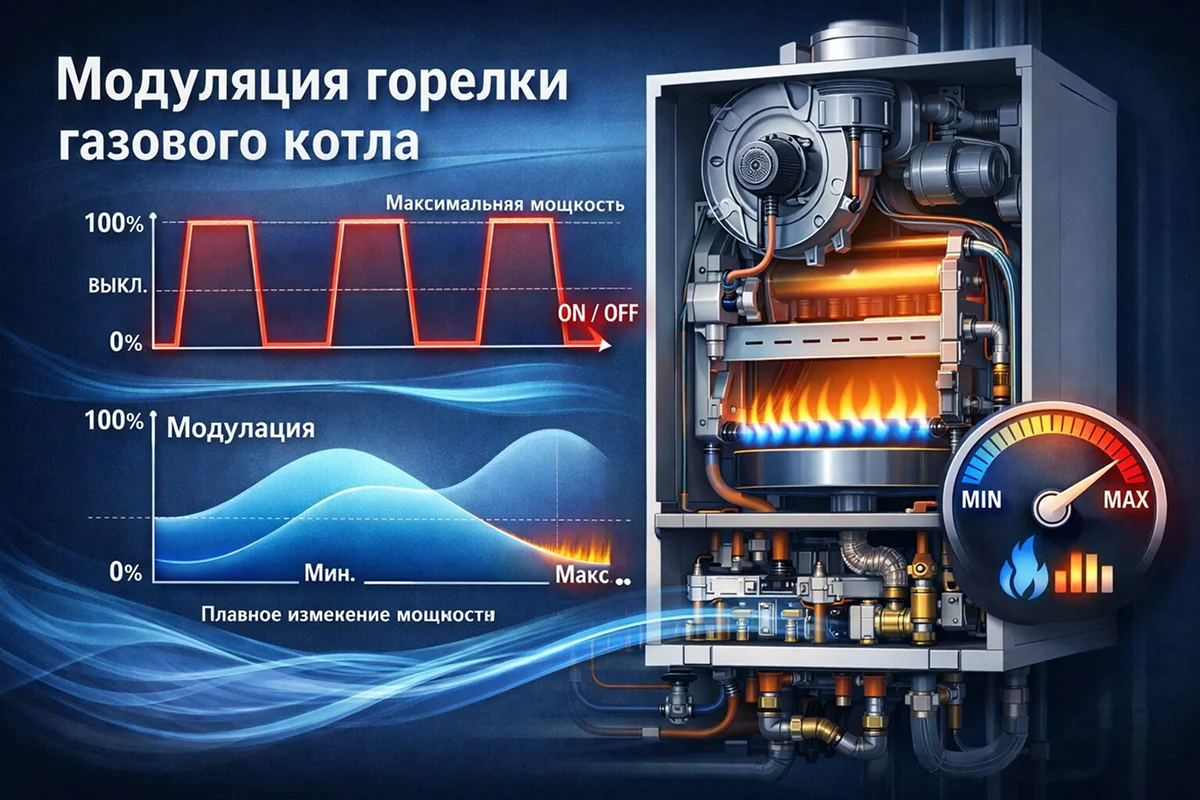

Главное требование к отопительному котлу — возможность подключения внешних насосов и автоматики. Лучше всего для такой разводки подходят газовые модели с модуляцией.
Советы по монтажу системы
Установка лучевой системы требует строгого соблюдения технологии. Ошибки, допущенные при укладке, после заливки стяжки исправить невозможно.
Изоляция

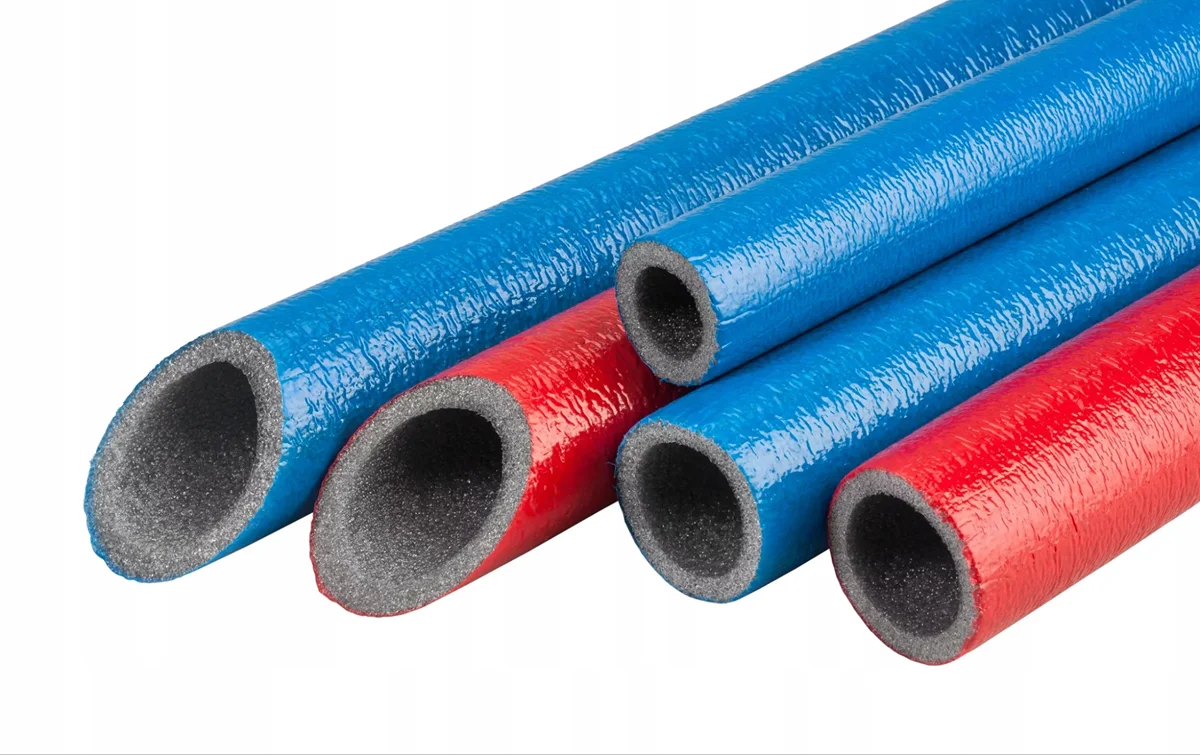

Каждая линия обязательно заключается в теплоизоляцию — вспененный полиэтилен или гофру с утеплителем. Это исключает рассеивание тепла в бетон и предотвращает тепловое расширение, которое может привести к трещинам в стяжке.
и в комнатах будет душно.
Этого не произойдет при использовании качественного утеплителя или гофры. Трубы в обязательно изолируются, поэтому тепло доходит до радиатора, а не рассеивается в бетон. Перегрева пола не будет, а теплопотери по пути снизятся до минимума.
Существуют трубы, которые допускают укладку в стяжку без дополнительной изоляции. Это полипропиленовые изделия, плохо пропускающие тепло и почти не расширяющиеся при нагреве. Их применение позволяет уменьшить высоту стяжки до 30 мм вместо стандартных 50–64 мм, сэкономить на материалах и сократить сроки монтажа.
Соблюдение радиуса изгиба
При работе с металлопластиком или сшитым полиэтиленом необходимо выдерживать минимальный радиус изгиба, указанный производителем. Обычно это 5–8 внешних диаметров. Перегиб приводит к уменьшению сечения и росту гидравлического сопротивления. Для аккуратного формирования петель используют пружины-кондукторы или ручные трубогибы.
Перед подключением труб к радиатору специалисты рекомендуют делать небольшой изгиб. Это создает компенсационную петлю для линейного расширения и снижает нагрузку на узел подключения при нагреве. Также стоит использовать фиксаторы поворота, чтобы элемент не менял положение во время эксплуатации.
Водяное отопление: все, что нужно знать
Рассказываем о создании водяного отопления по шагам: от выбора оборудования до монтажа.
Читать статьюОпрессовка перед заливкой

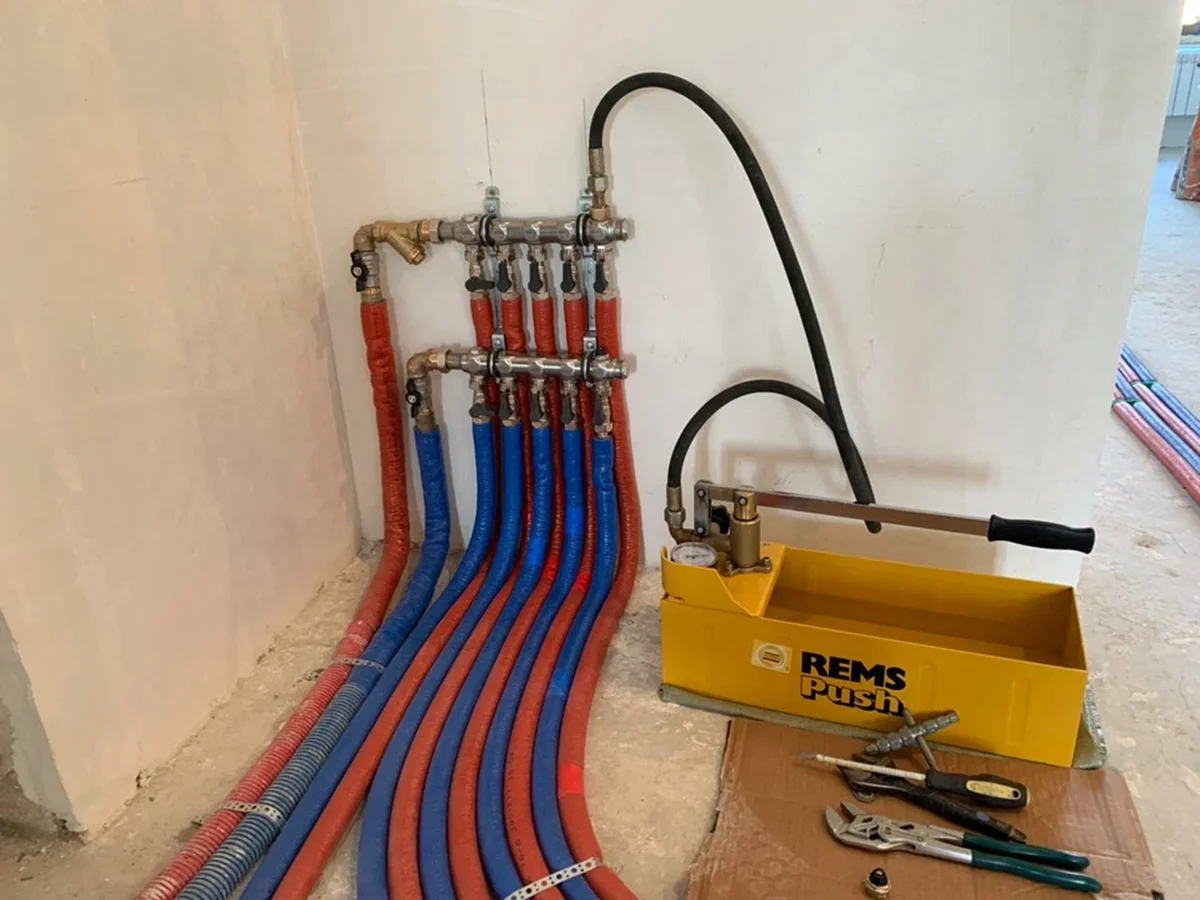

До начала бетонных работ систему нужно испытать давлением, превышающим рабочее в 1,5–2 раза. В течение 24 часов значение не должно снижаться. Только после успешного прохождения этого этапа можно приступать к заливке полов.
Фиксация трасс
До заливки стяжки необходимо сделать подробную фотофиксацию укладки. Это поможет избежать повреждения коммуникаций при монтаже напольных покрытий или установке мебели.
Коллекторный шкаф
Для размещения коллекторного узла используется специальный коллекторный шкаф. Он позволяет скрыть гребенки, насосы и запорную арматуру, обеспечивая при этом постоянный удобный доступ к ключевым элементам системы отопления. Шкаф устанавливают в нише или крепят на стену, обычно в коридоре или подсобном помещении.
Резюме
Коллекторно-лучевая система отопления постепенно становится стандартом современного частного домостроения. На то есть несколько причин:
- Надежность. Отсутствие стыков в полу гарантирует высокий уровень защиты от возможных протечек. Все соединения труб сосредоточены в коллекторном шкафу и у радиаторов — в местах с контролируемым доступом.
- Гидравлическая независимость. Каждый радиатор получает теплоноситель одинаковой температуры. Балансировка сводится к регулировке расходомеров на коллекторе. Вмешиваться в настройки обогрева помещений по соседству не приходится.
- Эстетика и удобство управления. Все трубы скрыты в стяжке или за фальшстенами. Управление отоплением всего дома сосредоточено в одном месте — коллекторном шкафу.
- Ремонтопригодность. Для замены радиатора или ремонта отдельной ветки достаточно отключить соответствующий отопительный контур на коллекторе. Остальные комнаты продолжают обогреваться без остановки котла.
- Экономическая выгода. Начальные затраты выше из-за увеличенного метража и покупки коллектора. Однако эта разница нивелируется тем, что не нужно покупать десятки тройников и уголков. Сама схема проще и дешевле в обслуживании.
При этом важно понимать, что лучевая разводка не всегда оправдана. Для небольших домов площадью до 100–150 м² с небольшим количеством радиаторов более простые схемы могут оказаться выгоднее. Ключевой фактор при выборе — возможность скрытой прокладки трубопроводов и наличие места для установки коллекторного узла.
Вопросы и ответы
Для труб диаметром 16 мм рекомендуемая протяженность контура составляет до 60–80 метров. Для теплых полов этот показатель выше — до 80–100 метров. Превышение этих значений ведет к росту гидравлического сопротивления, что требует либо увеличения мощности насоса, либо разделения контура.
Это является стандартной практикой. Главное условие — применение коллекторного узла со смесительным клапаном. Этот элемент понижает температуру для контуров теплого пола до 35–45°C, в то время как радиаторы продолжают работать на более высоких значениях.
Расход действительно выше, но обычно увеличение составляет 30–50%, а не 200–300%. При учете стоимости фитингов и тройников, необходимых для традиционной разводки, а также высокой трудоемкости сборки сложных узлов, итоговая смета отличается не столь значительно, а надежность оказывается кратно выше.
Поскольку повреждена только одна ветка, достаточно отключить этот контур на коллекторе. Для восстановления потребуется вскрыть небольшой участок стяжки, вырезать поврежденную зону и установить ремонтную муфту — компрессионную или под пресс. Наличие сохраненной схемы укладки или фотофиксации позволяет быстро определить точное место повреждения.
Нет, это одно из главных преимуществ лучевой схемы. Достаточно перекрыть подачу и обратку на соответствующем контуре коллектора. Радиатор отсоединяется, а остальное отопительное оборудование продолжает работать без остановки котла.
