В массовом сознании однотрубная система отопления воспринимается как нечто архаичное. Бытует мысль, что нет смысла использовать такую разводку, когда есть много современных и более удачных вариантов. Но эта схема не так плоха, как кажется.
Цена реализации проекта почти на четверть ниже, чем в случае с двухтрубной разводкой. А надежность такой системы выше — в ней почти нечему ломаться. В статье расскажем о том, как работает однотрубное автономное отопление и как его спроектировать самостоятельно.
Принцип работы однотрубной
системы отопления

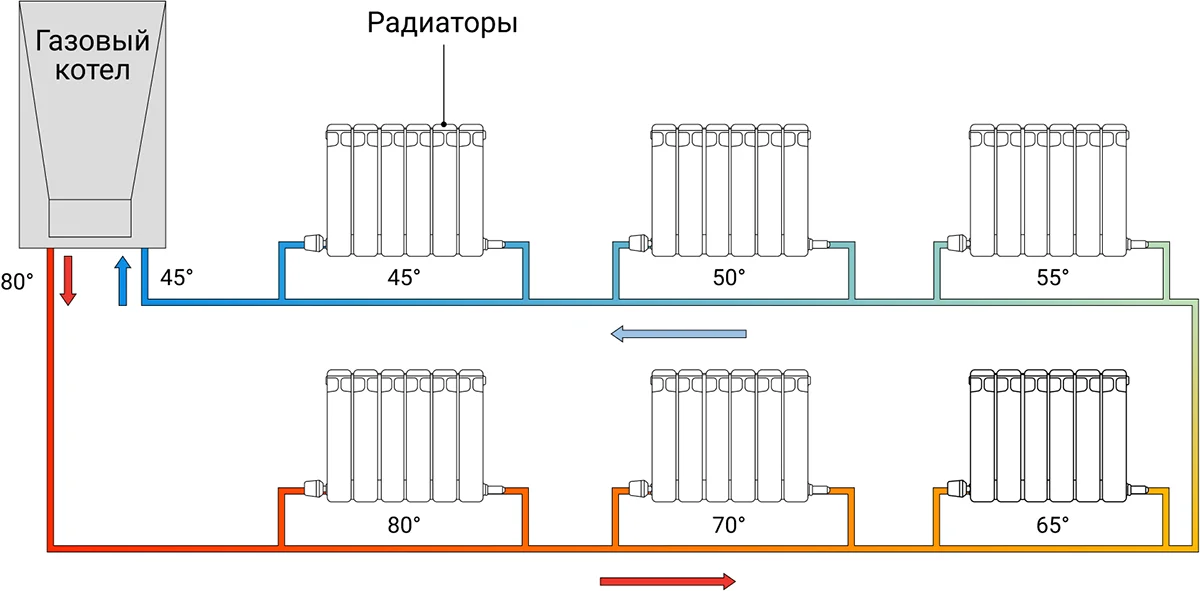

В такой схеме нет обратного трубопровода. Теплоноситель движется по замкнутому кольцу, последовательно «посещая» каждый отопительный прибор. От котла нагретая жидкость поднимается по подающему стояку или движется горизонтально вдоль пола первого этажа.
Первый радиатор на пути получает максимально горячий теплоноситель — обычно 70-80°C при стандартных настройках оборудования. Проходя через внутренние каналы батареи, вода отдает часть тепловой энергии металлическим стенкам, которые нагревают воздух помещения. Остывшая на 5-10°C жидкость покидает первый прибор и устремляется ко второму.
Здесь кроется ключевой момент: следующая батарея получает уже не 75°C, а примерно 65-70°C. Третий прибор увидит 60-65°C и так далее. К концу пути температура теплоносителя может упасть до 40-50°C. Это неизбежное физическое явление, обусловленное законами термодинамики. Жидкость не может бесконечно отдавать тепло, не получая подпитки от источника энергии. Именно из-за этой особенности многие люди не рискуют делать однотрубное отопление. Чтобы компенсировать недостаточный нагрев теплоносителя в конце, приходится ставить больше секций и повышать скорость прокачки.
Мы считаем однотрубную систему неэффективной по одной простой причине — она не дает равномерного отопления.
Есть и второй момент — обслуживание. Если выходит из строя один радиатор, приходится останавливать всю систему и сливать теплоноситель. На это время дом остается без отопления. Даже если установлены краны, это не решает проблему: радиаторы, расположенные дальше по линии, все равно перестают работать. В итоге система получается простой по конструкции, но неудобной и ограниченной в эксплуатации.
Правда ли, что для однотрубной системы нужно покупать радиаторы с запасом по секциям? Теоретически — да, такой подход встречается. Но на практике он не решает проблему.
В однотрубной системе радиаторы работают последовательно: каждый следующий получает теплоноситель уже с меньшей температурой. Чем ближе радиатор к котлу, тем эффективнее он работает. И наоборот — чем дальше, тем ниже его отдача.
В итоге даже с увеличенным количеством секций последний радиатор в цепочке все равно будет работать заметно слабее, а иногда оставаться практически холодным.
Виды однотрубных систем отопления в частном доме
В зависимости от этажности здания, можно выбрать горизонтальную или вертикальную разводку водяного отопления. Рассмотрим обе.

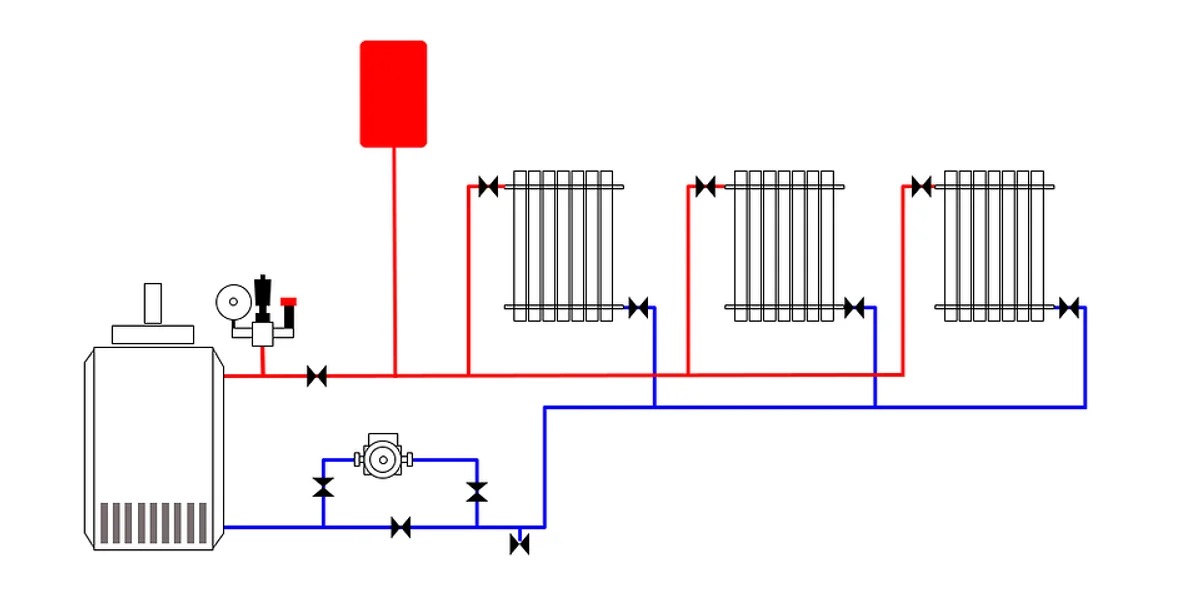

Горизонтальная схема или «ленинградка» идеальна для одноэтажных домов, где все помещения расположены на одном уровне. Длина одного кольца не должна превышать 50-60 метров, иначе последние радиаторы останутся холодными. При большей площади целесообразно разделение на 2-3 независимых тепловых контура с отдельными насосами.

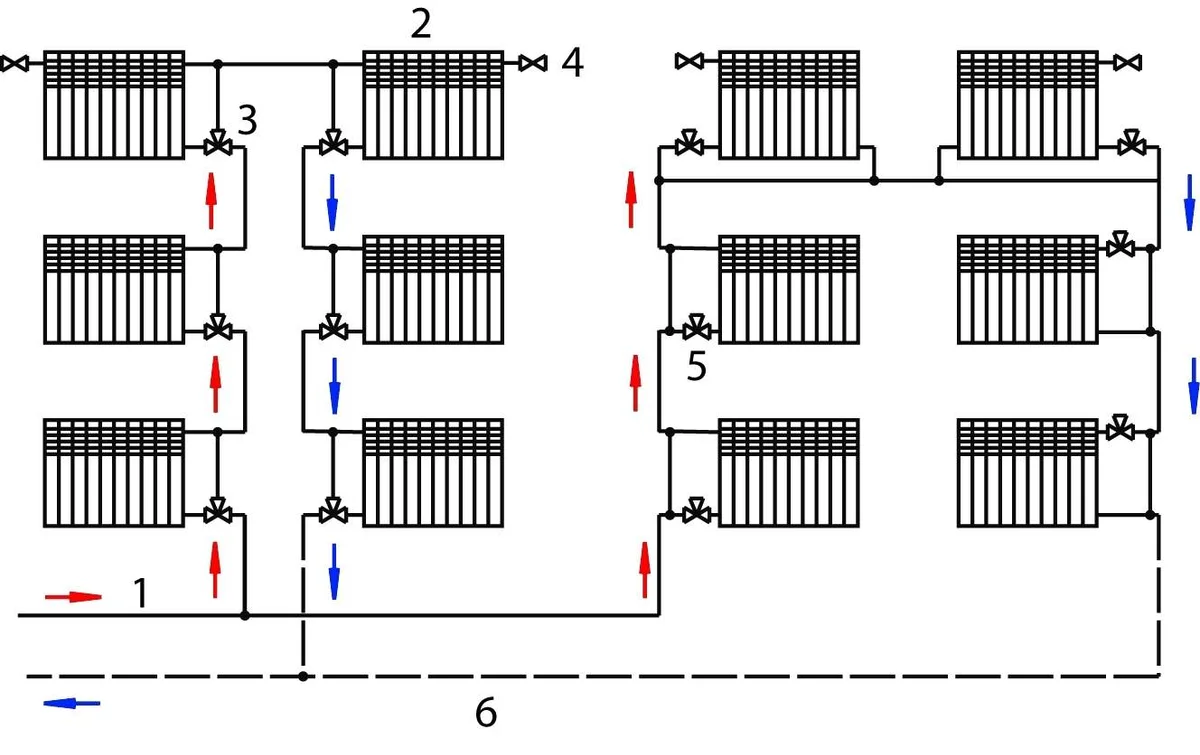

Вертикальная схема применяется в двух- и трехэтажных коттеджах. Основной стояк подачи теплоносителя поднимается от котла через все ярусы к чердаку. Уже от него отходят горизонтальные ветки к радиаторам.
В зависимости от особенностей здания, вертикальная схема может быть двух типов:
- При верхней подаче горячий теплоноситель сначала поднимается на чердак или под потолок последнего этажа, а затем распределяется вниз. В современных двух- и трехэтажных коттеджах такая схема применяется крайне редко. Прокладка горячих труб по холодному чердаку ведет к большим теплопотерям и риску замерзания. Кроме того, наличие открытого расширительного бака на чердаке неудобно для частного дома.
- При нижней подаче магистраль проходит по первому этажу, а стояки поднимаются к радиаторам на втором ярусе. Именно этот вариант вертикальной разводки используется в современных домах.

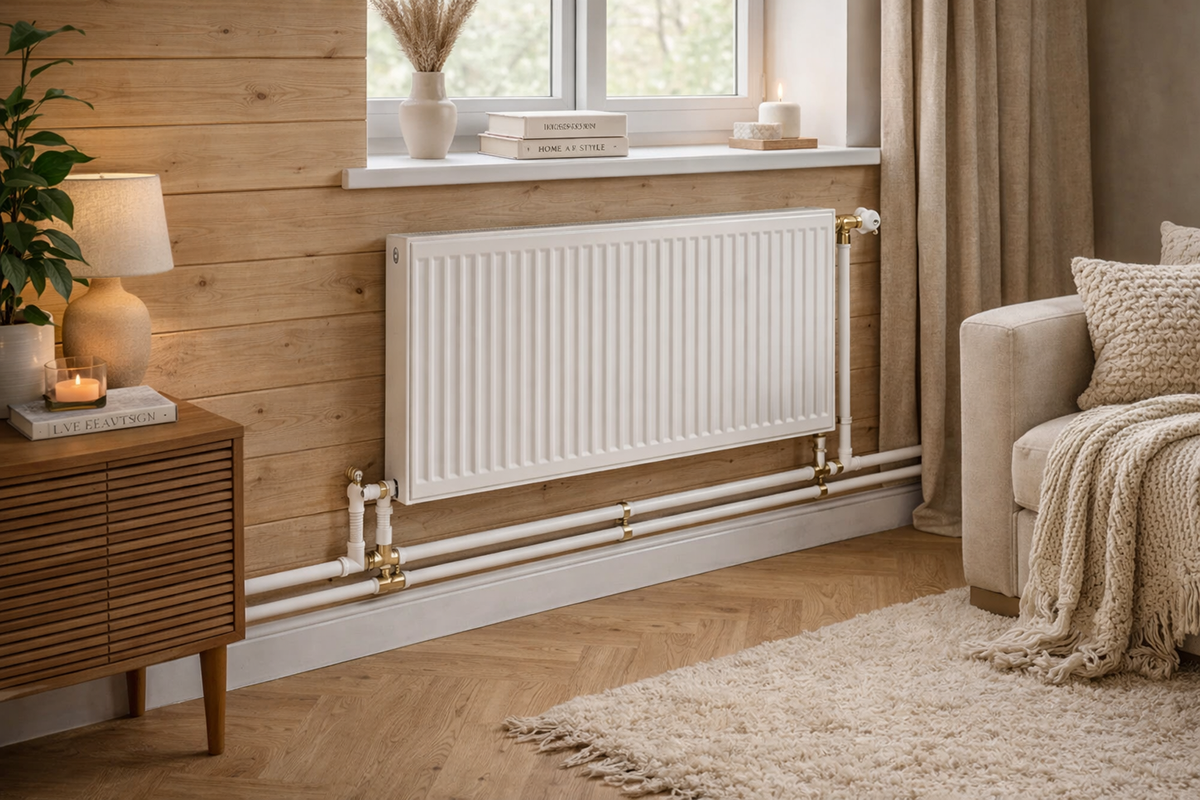

Двухтрубная система отопления
Рассказываем, кому подойдет двухтрубная схема,
и как ее спроектировать.

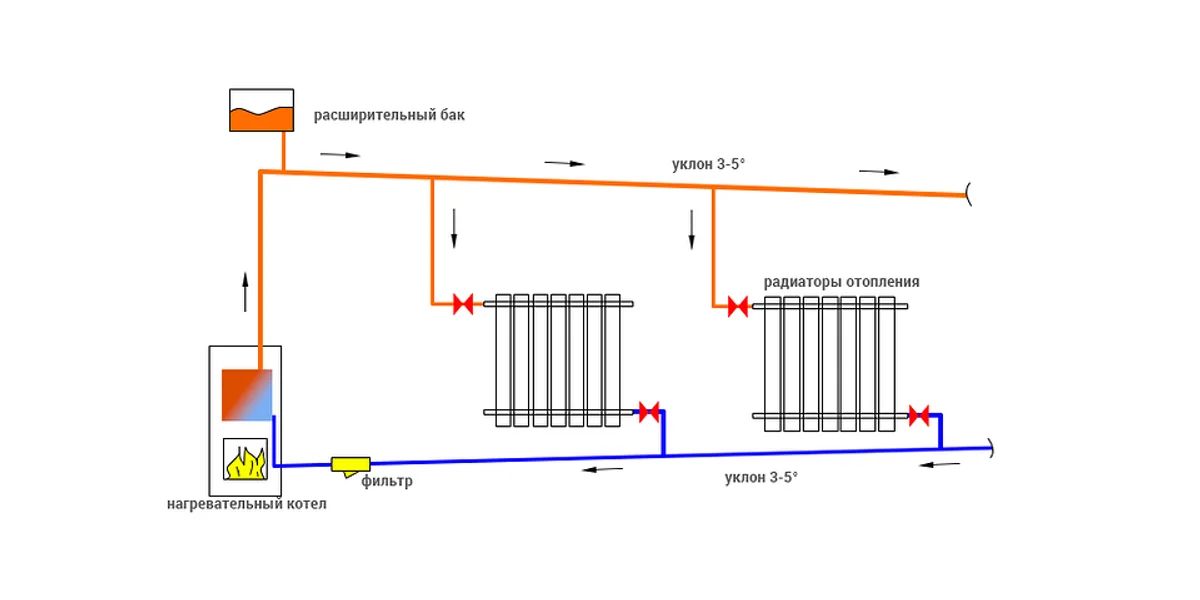

Преимущество вертикальной схемы с верхней подачей состоит в том, что она отлично работает и без насоса. Но в этом случае на последних этажах будет всегда жарко. Горизонтальная разводка обеспечивает более равномерный обогрев помещений, но она не может работать без насоса. Кроме того, на каждом этаже желательна установка балансировочных вентилей для регулировки потока.
Еще вертикальная схема требует точного расчета диаметров. Обычно используются трубы 40-100 мм для основных магистралей и 20-32 мм для подводок к приборам. Для однотрубной системы отопления с насосом можно уменьшить диаметры до 25-32 мм. Достаточно того, чтобы не нарушалось правило «подводка меньше магистрали».
Плюсы и минусы системы
Хотя у системы есть весомые недостатки, некоторые продолжают ее делать.
Такая система подойдет для небольших домов до 150 кв. м, с 1–2 этажами, дач и бюджетных проектов. Для крупных коттеджей лучше выбирать другие схемы.
Преимущества:
- Снижен риск протечек. Количество соединений, где может быть проблема, сведено к минимуму.
- Быстрый монтаж. Опытная бригада справится за 2-3 дня для дома 100 м².
- Меньше разветвлений, проще трассировка. Вероятность запутаться при монтаже очень мала.
- Универсальность. Совместима с любыми источниками тепла. Подходит для электрических, твердотопливных и газовых котлов. Ее можно использовать даже с тепловыми насосами.
- Компактность. Одна труба занимает меньше места, легче прячется в стяжку или короба.
Где достигается экономия:
- Меньше труб — используется один контур вместо двух.
- Упрощенный монтаж — меньше соединений и фитингов, работы выполняются быстрее.
- Снижение затрат на арматуру — требуется меньше запорной арматуры.
Недостатки:
- Неравномерный прогрев. Разница температур между первым и последним радиаторами может достигать 15-20°C без дополнительных мер.
- Отсутствие гибкости. Невозможно отключить одну батарею для замены без остановки всей системы, если не установлены байпасы.
- Сложность балансировки. Необходима точная настройка кранов, для равномерного распределения температуры по помещениям.
- Ограниченная длина контура. Превышение 50-60 метров приводит к критическому остыванию теплоносителя в конце кольца.
- Проблемы с регулировкой. Установка термоголовок на каждый радиатор затруднена, так как изменение потока в одном приборе влияет на всю цепочку.
- Риск завоздушивания. При неправильной сборке в радиаторах образуются воздушные пробки, требующие регулярного стравливания.
Часто говорят, что на однотрубке можно сэкономить 30% бюджета.
Это правда. На однотрубной системе можно сэкономить 30% бюджета.
Если делать ее в упрощенном варианте — без запорной арматуры и с минимальным количеством материалов, экономия действительно может быть ощутимой по сравнению с двухтрубной системой отопления.
Но здесь важно понимать, за счет чего достигается эта экономия. Двухтрубная система требует больше материалов и более точной работы, поэтому на старте она дороже. Зато дает предсказуемый и комфортный результат.
Однотрубная дешевле, но уступает по эффективности. Тепло распределяется неравномерно, систему сложно настроить, и в эксплуатации это ощущается.
По сути, экономия в 30% происходит не только на оборудовании, монтаже, но и на комфорте.
Делаем схему однотрубной системы отопления
Как вы уже могли понять, однотрубная система отопления в частном доме требует более тщательного расчета по сравнению с двухтрубной системой. Поэтому стоит уделить особое внимание этапу проектирования.
Критически важный момент для гравитационной системы — определение места установки котла. Чем ближе источник тепла к центру здания, тем равномернее распределится подача теплоносителя. При наличии насоса этот момент значения не имеет, можно сразу переходить к размещению труб.
При использовании горизонтальной схемы разводки магистраль обычно прокладывается вдоль наружных стен, огибая периметр дома. Для двухэтажных строений применяется вертикальная разводка с центральным стояком.
Какое отопление лучше для частного дома
Выбираем теплоноситель и источник энергии для обогрева.
Читать статьюЕще важно начертить схему подключения радиаторов с учетом расположения комнат и наличия окон. Теоретически проект можно отрисовать и на листе бумаги. Но так вы потратите немало времени на бесконечное перечерчивание системы. Поэтому более рационально будет воспользоваться специальной программой.
Необходимости изучать AutoCAD или другую сложную САПР нет. Можно составить проект в простом планировщике, например, в Домашнем Инженере 3D. Софт создан специально для тех, кто хочет продумать коммуникации своими руками, но не имеет нужного опыта. Программа позволяет:
- Начертить планировку здания. Есть возможность импортировать обмерный чертеж или нарисовать все стены вручную.
- Расставить отопительные конструкции из каталога. В базе есть трехмерные модели радиаторов, котлов, расширительных баков и других нужных приборов.
- Продумать схему разводки. В режиме добавления коммуникаций можно разместить стояки подачи, проложить трубы и продумать последовательность подключения всех радиаторов.
- Создать план расстановки мебели. Чтобы не оказалось, что радиатор занял место шкафа или дивана, стоит добавить основные предметы интерьера заранее.
- Предотвратить пересечения. В программе можно спроектировать не только отопление, но и ХВС, ГВС, канализацию и электрику. Подробная схема помогает избежать проблем, связанных с тем, что расположение каких-то проводов или труб остается неизвестным.
- Составить смету. После завершения проектирования программа позволяет точно рассчитать стоимость проекта. В таблицу можно вписать данные обо всем использованном оборудовании, а также о материалах и работах.
Теперь, когда мы разобрались в особенностях подключения однотрубной системы отопления, можно перейти к практике. Рассмотрим, как сделать проект по шагам.
Вначале создайте планировку. Перенесите ее с бумажного чертежа или, если документов нет, выполните замеры вручную. Добавьте стены, окна и двери. При необходимости скорректируйте их размеры через вкладку «Свойства».

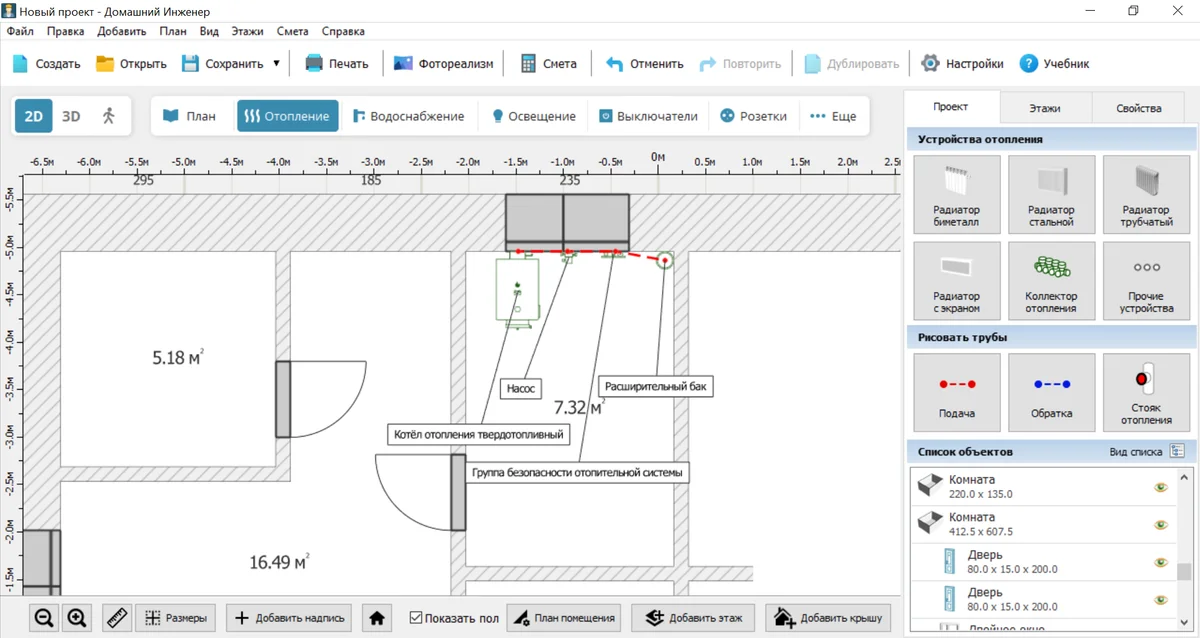

Далее расставьте мебель, чтобы понять, где можно расположить радиаторы. Теперь переходите на вкладку с коммуникациями. Тут сразу можно начать проектировать котельную. Найдите пункт «Прочие устройства» в правом меню и добавьте через него все необходимое оборудование. Ниже показан пример, что должно получиться в итоге.
После котельной начинайте расстановку батарей. Предварительно стоит сделать расчет секций радиаторов, так вы избежите проблем с чрезмерным или недостаточным нагревом помещений.
В программе есть четыре типа радиаторов: стальные, биметаллические, трубчатые и с экранами. Выбирайте понравившуюся модель, указывайте количество секций и нажимайте туда, куда хотите поставить прибор. Старайтесь располагать батареи прямо под окнами.

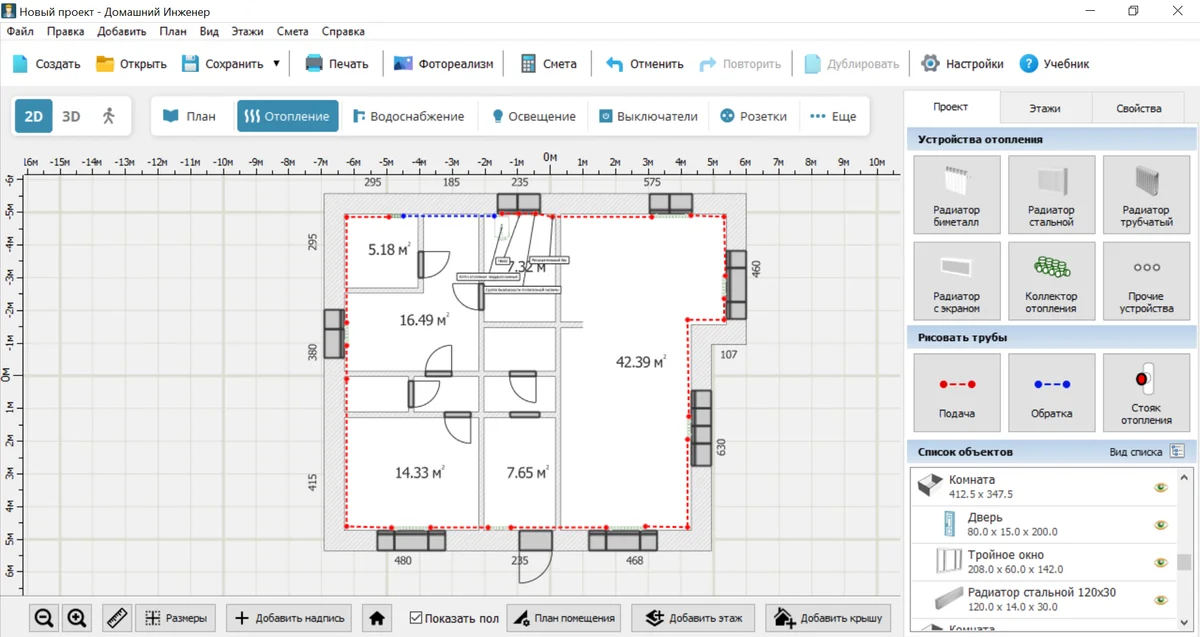

Далее соедините все радиаторы с помощью инструмента «Подача» и замкните кольцо. На этом проект можно считать завершенным. Остается только составить смету. Внесите в нее информацию об использованных трубах, добавьте расценки на материалы и оборудование. Итоговый результат сохраните — список понадобится при закупке компонентов.
Пример готового проекта однотрубной системы
Хотите сэкономить на отоплении?
Скачайте проектировщик Домашний Инженер 3D и начертите схему своими руками!
Как применяют однотрубную систему отопления в 2026 году
Современные материалы и технологии позволяют «реанимировать» классическую схему однотрубной системы отопления в частном доме, устранив большинство ее недостатков.
Байпас
Перемычка между подающей и обратной подводкой радиатора сегодня считается нормой грамотного монтажа. Байпас позволяет теплоносителю идти в обход батареи, что помогает решать сразу несколько задач:
- можно отключить один прибор для замены без остановки всей системы;
- появляется возможность регулировки температуры в помещении;
- улучшается циркуляция теплоносителя при естественном движении воды;
- снижается гидравлическое сопротивление участка.
Диаметр байпаса должен быть на один шаг меньше основной магистрали. Если труба подачи 32 мм, то перемычка — 25 мм. Это обеспечивает правильный баланс потоков.
Запорная арматура

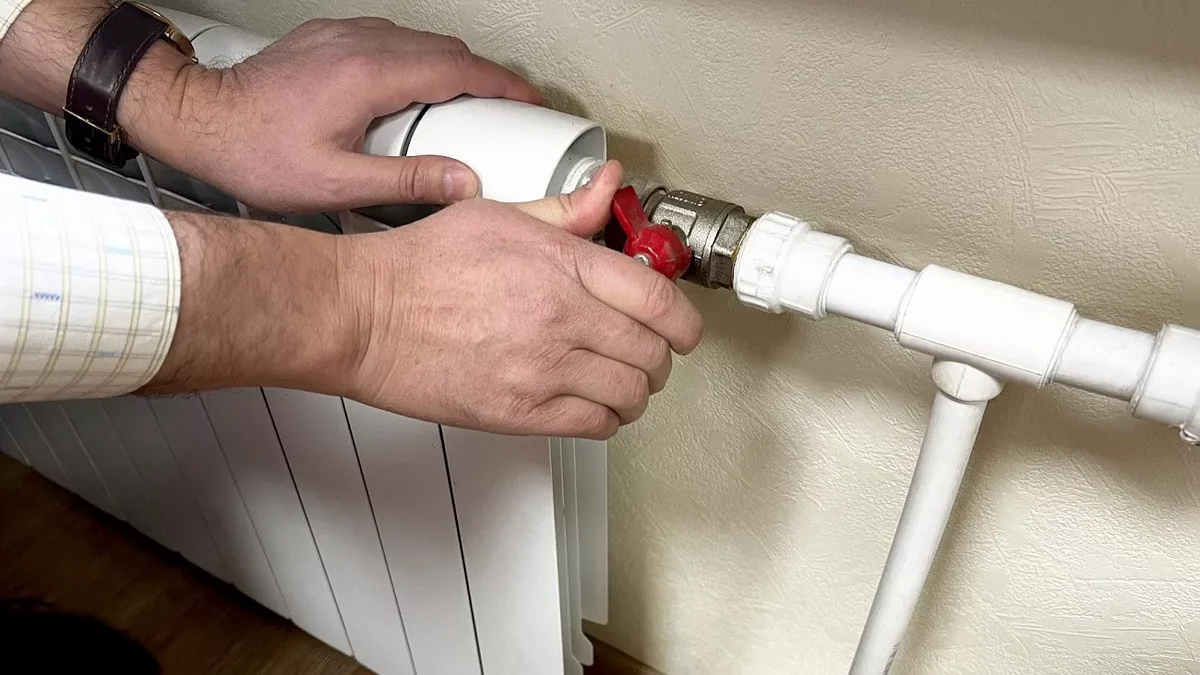

На каждом радиаторе необходима установка комплекта арматуры:
- шаровые краны на подаче и обратке для полного отключения прибора;
- краны Маевского или автоматические воздухоотводчики для удаления воздушных пробок, которые блокируют подачу теплоносителя;
- термостатические головки для автоматической регулировки температуры в комнате.
Важный нюанс: на однотрубной системе обычные термоголовки работают некорректно, так как изменение потока в одном приборе влияет на всю цепочку. Рекомендуется использовать электронные программируемые модели.
Уклоны: страховка на случай ЧП
Даже при использовании принудительной циркуляции стоит соблюдать минимальный уклон труб в 2-3 мм на погонный метр в сторону котла. Это обеспечит:
- работу системы в режиме естественной циркуляции при отключении электричества;
- легкий слив теплоносителя для обслуживания;
- автоматическое удаление воздуха через воздухоотводчики.
Разводка через коллекторную группу
Для домов сложной планировки стоит применять комбинированный подход: от котла выходит несколько независимых отопительных контуров, каждый из которых представляет собой отдельную однотрубную ветку. Это позволяет:
- ограничить длину каждого кольца 30-40 метрами;
- отключать целые зоны для экономии;
- использовать разные температурные режимы;
- установить отдельные циркуляционные насосы на каждую ветку.
Интеграция с альтернативными источниками энергии
Современная однотрубная система легко комбинируется с тепловыми насосами и солнечными коллекторами. Главное — правильно организовать подвод теплоносителя от нескольких источников через трехходовые клапаны.
Мы спросили у эксперта, какие советы он может дать тем, кто выбрал однотрубную систему.
- Проведите гидравлический расчёт перед монтажом.
- Установите балансировочные клапаны и воздухоотводчики.
- Используйте циркуляционный насос.
- Выбирайте качественный теплоноситель.
- Проводите ежегодное обслуживание.
Однотрубная система — разумный выбор для небольших частных домов и дач, если подойти к ее проектированию профессионально.
Резюме
Однотрубная система отопления вам подходит, если выполняется хотя бы несколько условий:
- бюджет на инженерные сети ограничен, и экономия 20-25% существенна;
- площадь дома не превышает 100-120 м²;
- планировка компактная, все комнаты группируются вокруг котельной;
- требуется быстрый монтаж;
- дом используется сезонно или как временное жилье;
- приоритет — надежность и простота обслуживания.
Если текущая система устраивает и работает так, как вам нужно — можно ничего не менять. Если же не хватает тепла и не устраивает эффективность радиаторов, единственное полноценное решение — переделать систему на двухтрубную. Она дает более стабильную работу и лучший результат.
