Сложно предсказать, какие трубы и фитинги понадобятся для монтажа. Проект помогает не ошибиться при закупке: вы заранее видите полный список материалов и не переплачиваете за лишнее. Подготовить такой документ можно самостоятельно с помощью специального ПО. Как это сделать – рассказываем в статье.
Что входит в проект водоснабжения частного дома
Состав документации зависит от сложности объекта: для небольшой дачи и коттеджа с несколькими санузлами объем проектирования будет разным. В базовый комплект входят:
- План с точками водоразбора. На нем отмечается расположение стен, дверей и ключевых объектов санитарной техники.
- Схема разводки. Показывает магистрали, отводы, стояки и подключения к сантехнике.
- Чертежи сложных узлов. Помогают лучше понять, как сделать разводку в конкретных местах, например возле коллектора.
- Чертежи узлов ввода и запорной арматуры. Показывают, где вода входит в дом, где расположены фильтры и краны для отключения.
- Спецификации. Включают в себя перечни фитингов, крепежей и других компонентов с описанием всех основных характеристик.
Помимо графической части, есть и описательная. В ней нужно привести исходные данные, обосновать выбор оборудования и провести инженерные расчеты.
Что нужно определить до проектирования
До того как сделать проект водоснабжения частного дома, соберите исходные данные. От них зависит способ подключения и параметры будущей системы.
Источник воды
В частном секторе могут использоваться:
- Централизованный водопровод. Вода поступает из поселковой или городской сети, потребуется разрешение и согласование проекта.
- Скважина. Автономный источник водоснабжения, для которого понадобятся специалисты по бурению и установка насоса.
- Колодец. Более простой вариант автономного водоснабжения, насос тоже понадобится, но выкопать можно даже самому.
- Накопительная емкость. Используется для создания дополнительного запаса при нестабильной или отсутствующей подаче.
Источник напрямую влияет на схему. При привязке к центральному водопроводу обычно достаточно поставить фильтр с краном и счетчик. Окончательный состав узла ввода определяется давлением в магистрали, качеством воды и требованиями местного водоканала — в некоторых случаях понадобятся редуктор давления, обратный клапан или система фильтрации.
Для автономной системы обычно требуется насос и автоматика управления. В насосных станциях часто используют гидроаккумулятор для стабилизации давления. Также с большой вероятностью придется заняться водоподготовкой. Нужно провести лабораторный анализ, а потом выбрать тип обработки. Например, скважинная вода часто требует умягчения, а колодезная — обезжелезивания.
Количество точек водоразбора
Составьте полный список всех потребителей, включая те, которые пока кажутся второстепенными. Это могут быть:
- кухонная мойка;
- раковины в санузлах;
- душ;
- ванна;
- унитазы;
- стиральная машина;
- посудомоечная машина;
- наружный кран для полива;
- баня или хозблок, если они подключаются к общей сети.
Количество потребителей влияет на выбор магистралей и типа разводки.
Горячая вода
Заранее определите, откуда будет поступать ГВС:
- газовый котел — понадобятся дымоход и газовая труба;
- электрический бойлер — нужно проложить кабель от отдельного автомата в щитке;
- бойлер косвенного нагрева — придется продумать схему подключения к котлу;
- проточный водонагреватель — необходимо отдельное подключение от щитка кабелем подходящего сечения с индивидуальной защитой автоматом и УЗО;
- солнечные коллекторы — потребуется разместить коллектор, накопительный бак и элементы обвязки согласно выбранной схеме;
- магистральное ГВС — нужен отдельный счетчик и свой запорный кран.
Как рассчитать водоснабжение частного дома
Расчет пригодится, чтобы проект водоснабжения дома соответствовал условиям на месте.
Определяем потребление воды
Расход зависит от количества жильцов и состава сантехники. Есть три варианта показателя:
- суточный расход — сколько жидкости в среднем требуется жильцам за 24 часа;
- расчетный расход — значение, используемое для подбора элементов системы;
- максимальный, или пиковый расход — кратковременная потребность, например при одновременном открытии нескольких кранов и работе бытовой техники.
Суточный расход используется для оценки общего водопотребления, выбора накопительной емкости и планирования водоподготовки. Для подбора труб и насосного оборудования нужно определить расчетный расход. Его вычисляют с учетом количества и типа сантехнических приборов и вероятности их одновременного использования. Для предварительной оценки можно определить пиковое потребление, а точный расчет выполнить по СП 30.13330.
Такие вычисления можно проводить самому, но удобнее воспользоваться онлайн-калькулятором расхода воды. То же самое относится и к дальнейшим расчетам.
Определяем необходимое давление
Давление в самой удаленной точке должно оставаться достаточным. Для этого учтите:
- высоту здания;
- потери давления из-за длины коммуникаций;
- сопротивление фильтров, арматуры и фитингов — вычисляется по данным производителя оборудования или коэффициентам местных сопротивлений;
- требования конкретной сантехники — в техническом паспорте указано рабочее или максимальное допустимое давление.
Чем выше точка водоразбора и длиннее трасса, тем больше напора потребуется на входе. Фильтры и водоподготовка также создают дополнительное сопротивление, поэтому их нельзя не учитывать.
Для автономной системы полученный результат сравните с характеристиками насоса. Он должен давать конкретный напор и расход, а не просто иметь подходящую максимальную мощность.
Есть два способа определить, хватает ли напора в частном доме. Первый — нормативно-расчетный метод, который применяется на этапе проектирования и опирается на инженерные правила и строительные нормы. В расчете учитываются тип и количество сантехнических приборов, общее водопотребление и ряд других факторов.
В случае уже готовой смонтированной системы чаще всего используется эмпирический метод. Для этого достаточно открыть самую дальнюю и высокую точку водоразбора, например душ на втором этаже, и одновременно с ним — кран на кухне. Если нормально пользоваться сантехникой невозможно, так как струя превращается в нитку, значит, не хватает давления на изливе. В 95% случаев такая проверка сразу показывает необходимость увеличения давления в трубопроводе, например установку дополнительного насосного оборудования.
Практически всегда проблемы водоснабжения, связанные с падением давления, упираются в избыточное сопротивление системы. Если говорить упрощенно, чем больше препятствий встречает поток в трубах, тем меньший объем воды система способна прокачать. В результате напор падает, а струя в точке водоразбора становится слабой.
В быту основными преградами становятся элементы самой системы водоснабжения: тройники, повороты, фитинги и запорная арматура. Они появляются в избытке, когда ради декора интерьера трубы монтируют сложным, извилистым маршрутом.
Еще одним критическим препятствием становится зауженный диаметр трубопровода, который хозяева часто выбирают в погоне за экономией. Через узкое отверстие протолкнуть воду гораздо сложнее — давление в этом случае теряется точно так же, как на многочисленных разветвлениях труб. В итоге пропускной способности системы не хватает, и там, где должен быть нормальный напор, вода едва течет.
Подбираем диаметр труб
Трубопровод для частного дома рассчитывают исходя из числа точек водопотребления. Сначала суммируется общий необходимый расход воды системы, а затем рассчитывается скорость, с которой она должна прокачиваться по трубам. И этот баланс между расходом воды и скоростью ее движения очень важен. Почему?
Если заложить слишком низкую скорость, диаметр труб окажется избыточным. Это не только переплата за материал, на сложных участках могут образовываться застойные зоны.
Если же скорость потока превышена, в трубопроводе возникают избыточные шумы и вибрации. В идеале данный показатель не должен превышать 1,5 метра в секунду — это золотая середина, которой руководствуются все профессиональные проектировщики систем водоснабжения.
Подытожим: выбор правильного диаметра труб всегда делается на стыке трех ключевых факторов. Во-первых, это предполагаемый расход воды, рассчитанный по количеству точек водоразбора. Во-вторых, сопротивление самой системы и напор, необходимый для его преодоления — будь то давление сетевой воды на входе или мощность повысительного насоса. В-третьих, соблюдение нормативной скорости движения жидкости.
Задачу по расчету лучше всего доверить непосредственно профессиональному проектировщику систем водоснабжения. Но даже если владелец дома решит заняться этим самостоятельно, он обязан контролировать три этих фактора.
Какую схему водоснабжения выбрать
Ранее мы уже рассказывали про виды водопровода в частном доме, используемое оборудование и порядок монтажа. Прочитайте статью, чтобы лучше ориентироваться в теме.
Для большого частного дома целесообразно выбрать коллекторную разводку. Ее преимущество в том, что она способствует подаче воды под стабильным давлением в каждую отдельную ветку.
При последовательной схеме все происходит иначе: каждый раз, когда кто-то открывает кран, поток теряет свою изначальную силу. И пока вода доберется до самого дальнего потребителя, ее напор ослабеет окончательно. Если в большом доме одновременно включить воду на кухне и запустить стиральную машину, то в самом дальнем санузле из крана вообще ничего не польется.
Поэтому коллекторная разводка и предпочтительнее. В этом случае падение давления распределяется по системе равномерно. Если открыть одновременно десять кранов, напор снизится во всех точках одинаково. Впрочем, такая схема более затратна, поскольку требуются распределительные гребенки (коллекторы), а также большее число труб и фитингов.
Но тут важно понимать, что водоснабжение — одна из ключевых инженерных систем дома. Попытка разовой экономии обернется постоянным дискомфортом в будущем. Гораздо правильнее сразу заложить продвинутое техническое решение и спокойно пользоваться им в течение многих лет.
Как правильно разместить оборудование

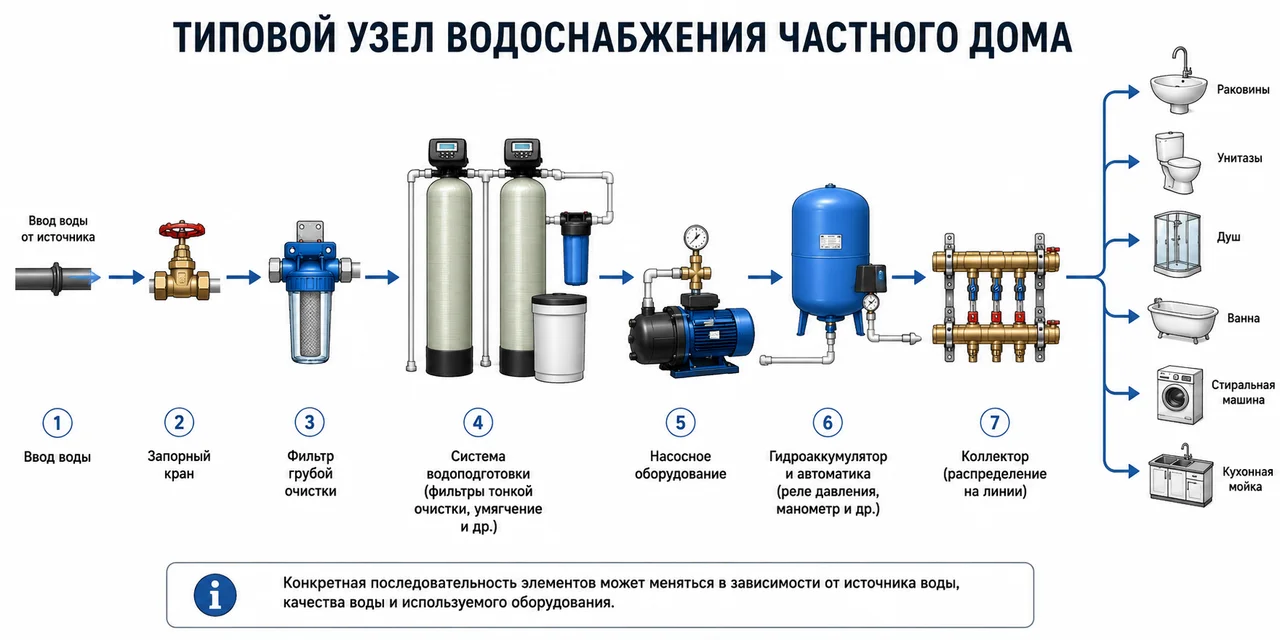

Расположение компонентов лучше определить до прокладки коммуникаций. Кроме того, важно продумать последовательность установки. Например, для коллекторной разводки со скважиной она может выглядеть так: ввод → запорная арматура → фильтрация и водоподготовка → насосная станция → гидроаккумулятор и автоматика → коллектор → потребители.
Это не универсальная последовательность: выбор схемы подключения зависит от источника воды и принятого способа разводки. Например, при центральном водоснабжении насос обычно не требуется. А чтобы определить тип и количество фильтров, нужно отвезти пробы воды в лабораторию. В общем случае понадобятся:
- запорные краны;
- фильтры и водоподготовка;
- насосная станция;
- гидроаккумулятор;
- реле давления и другая автоматика;
- водонагреватель;
- коллекторы;
- счетчики.
Источник: ChatGPT
Как проложить трубы водоснабжения
При проектировании водоснабжения частного дома лучше прокладывать трассы одновременно с другими инженерными коммуникациями. Это позволит избежать ситуации, когда после монтажа отопления и электрики для водопровода не остается удобного прохода.
При разработке индивидуального проекта:

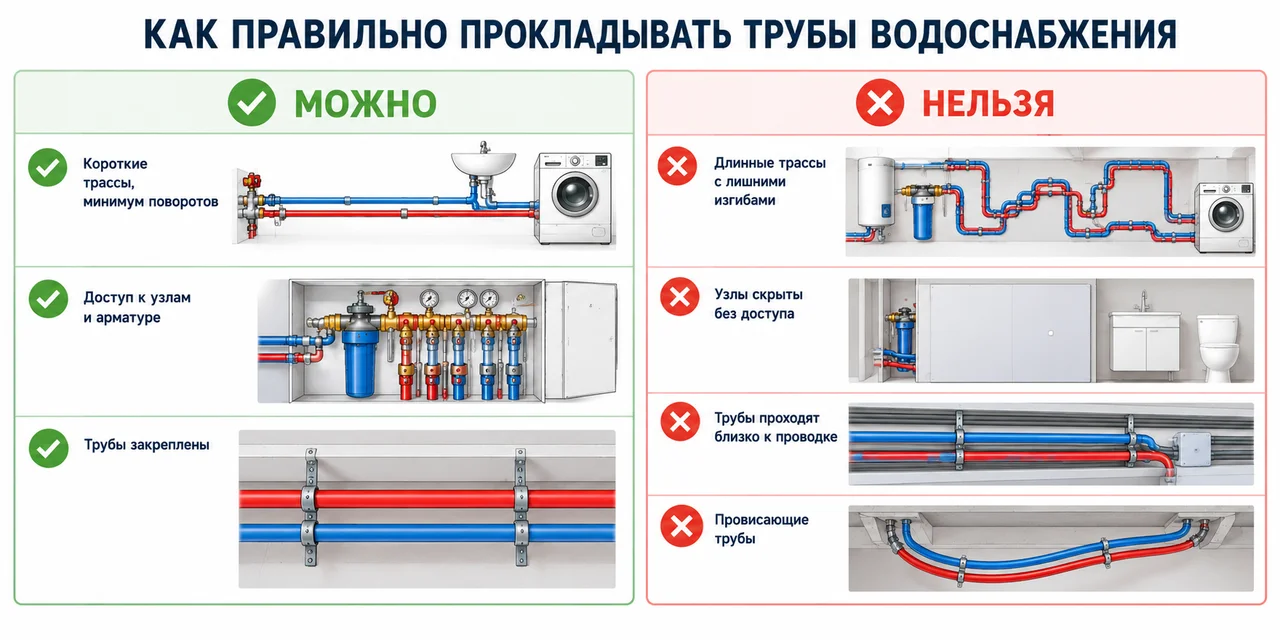

- Убирайте повороты там, где можно проложить прямую линию. Сложная геометрия увеличивает затраты материалов, сопротивление и количество соединений.
- Предусмотрите доступ к соединениям и арматуре. Фильтры, краны, коллекторы и другие элементы нельзя прятать за конструкциями без люков.
- Продумайте проходы через стены и перекрытия. Заранее определите места ввода горизонтальных трасс и вертикальных стояков.
- Согласуйте все с внутренней канализацией, отоплением и электрикой. Сети могут пересекаться только при наличии защиты и минимальных расстояний между трассами.
Особое внимание уделите наружному участку. Если трубопровод проходит в зоне возможного промерзания, заранее сделайте углубление. Для Московской области это около 140–160 см. Глубина промерзания варьируется от одного региона к другому, а также зависит от типа грунта. Если сделать углубление невозможно, уложите греющий кабель. Для сезонной постройки дополнительно продумайте возможность слива воды еще на этапе проектирования.
Источник: ChatGPT
Как сделать проект водоснабжения частного дома в Домашнем Инженере 3D
Домашний Инженер 3D — программа для самостоятельного планирования коммуникаций. В ней можно создать проект водоснабжения и канализации частного дома: сделать чертежи помещений, расставить сантехнику, проложить трубы ХВС и ГВС, подписать важные узлы и сформировать смету. ПО также поддерживает работу с отоплением, теплыми полами, вентиляцией и электрикой. Благодаря этому все сети можно нарисовать в одном окне.
Рассмотрим, как создать чертеж пошагово.
Шаг 1. Создайте план

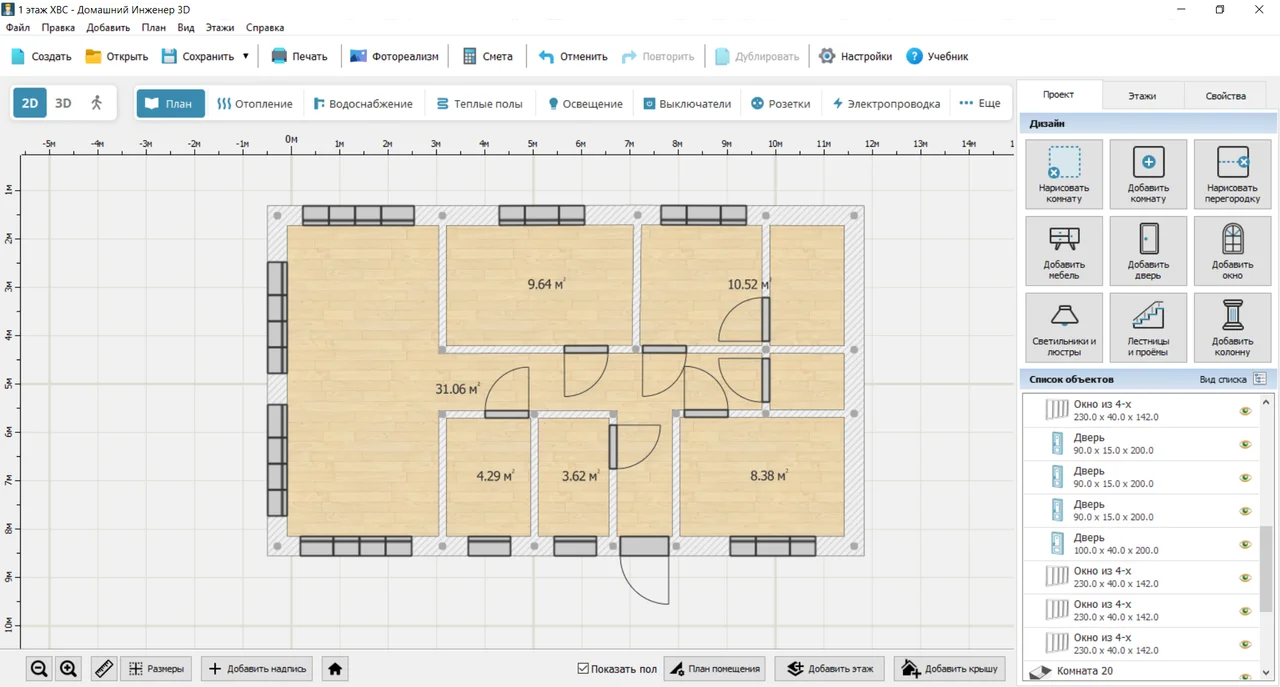

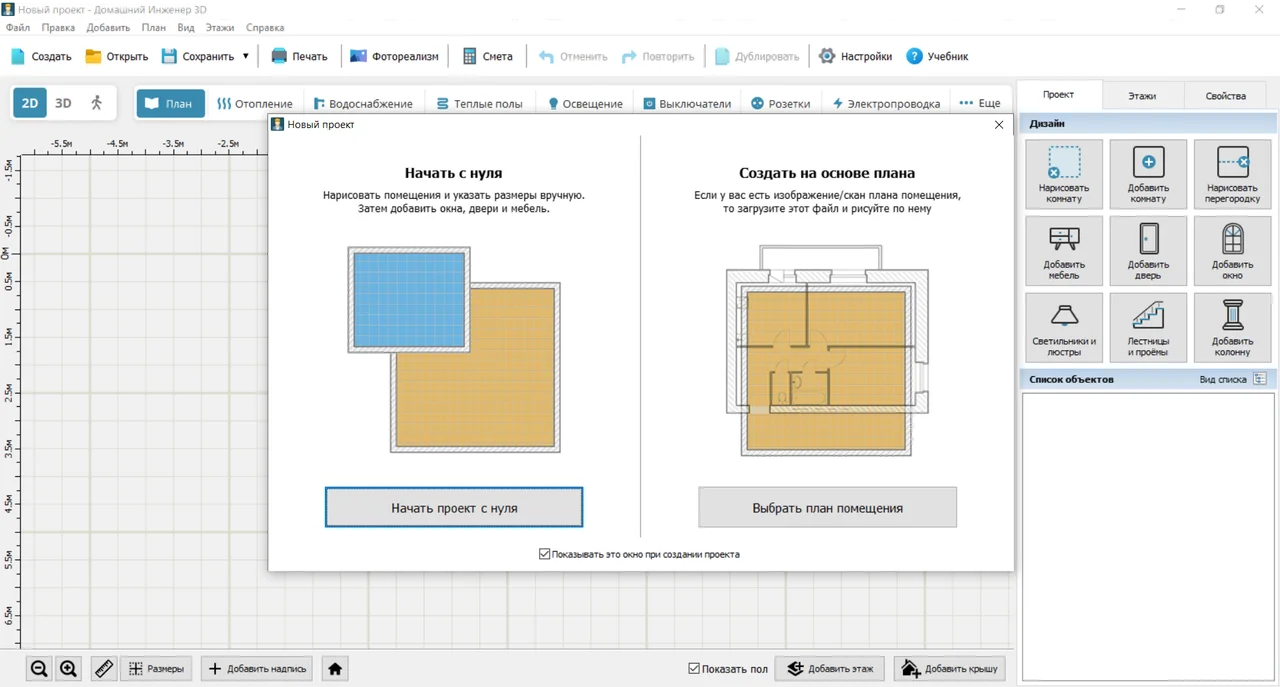

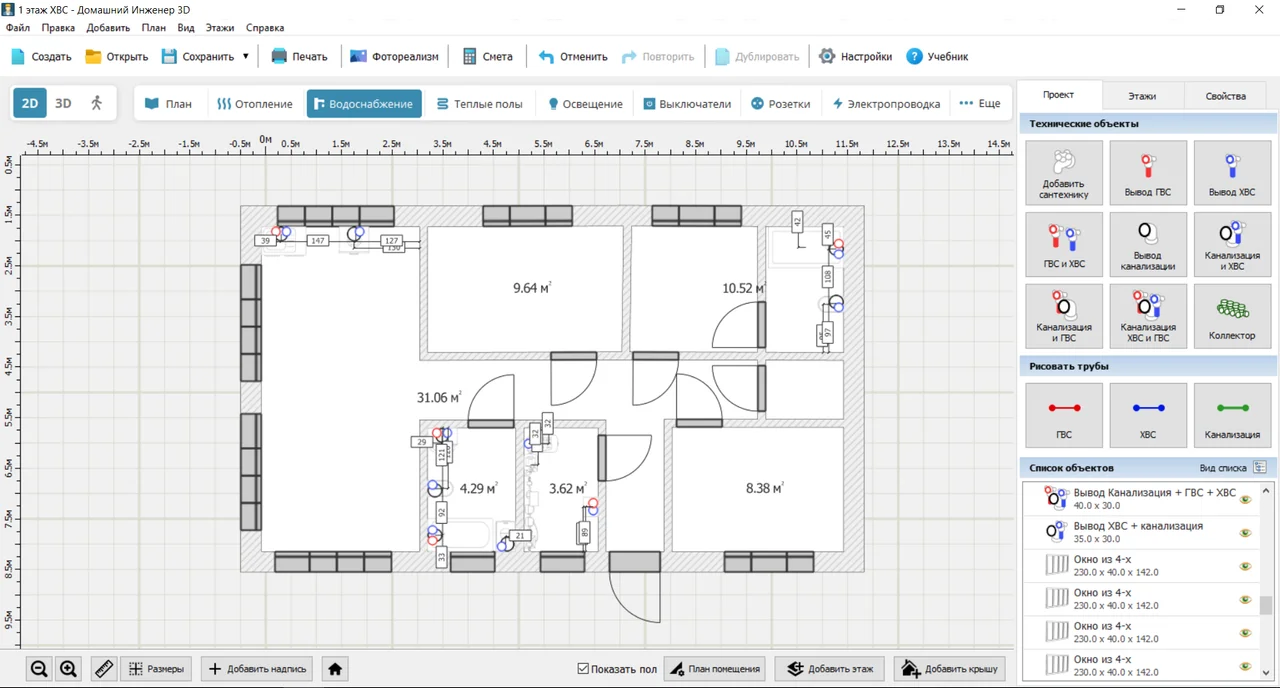

Откройте программу и перейдите в режим «Начать проект с нуля» или «Выбрать план помещения», если у вас есть скан обмерочного чертежа. Для построения стен используйте инструменты «Нарисовать комнату» или «Добавить комнату», если хотите сразу задать габариты помещения.
Режимы построения

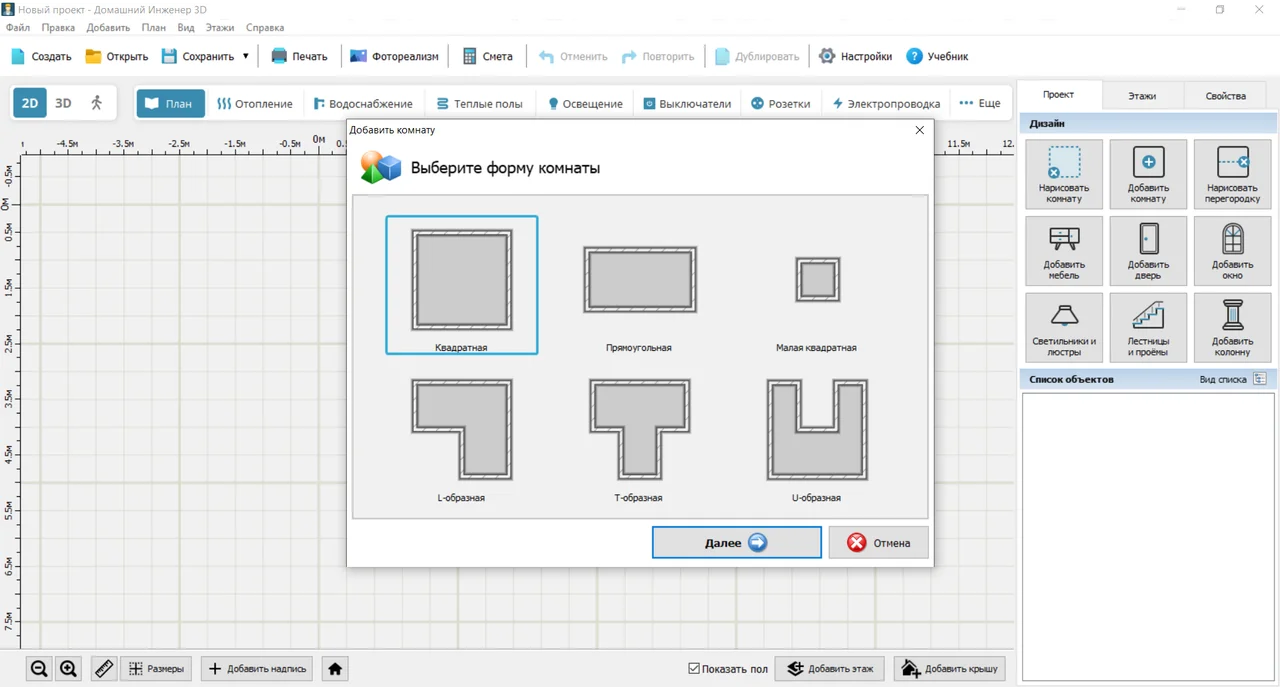

Выбор формы комнаты
Добавьте внутренние перегородки, окна и двери, пользуясь инструментами из правого меню. Особенно важно сохранить реальные размеры комнат: от планировки зависят длина трасс, положение сантехники и расстояния до стояков.

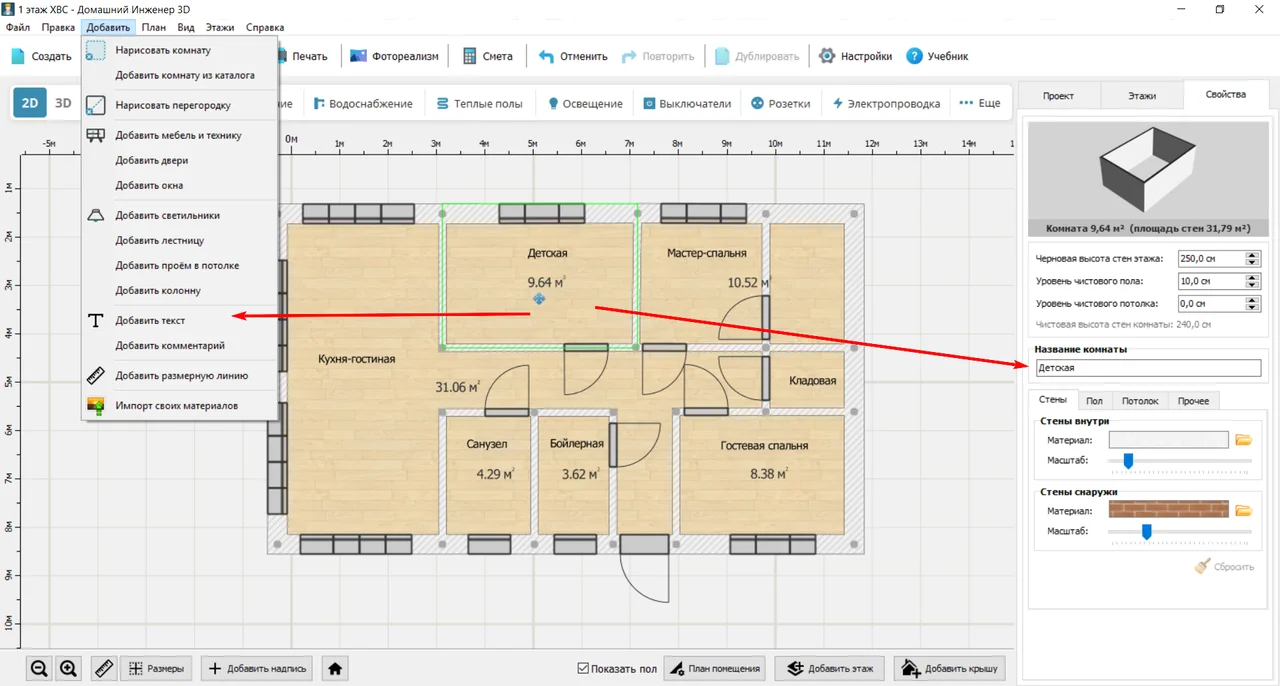

Для удобства подпишите все помещения с помощью кнопки «Добавить текст». Также введите названия комнат на вкладке «Свойства».
Создание планировки
Добавление текста и подписей комнат
Шаг 2. Разместите сантехнику
Перейдите в режим «Водоснабжение» и расставьте все компоненты, которые будут подключаться.
Если необходим наружный кран или вы собираетесь добавлять в разводку баню, предусмотрите вывод на этом же этапе. Так вы получите полный перечень точек подключения и сможете оценить будущую схему до прокладки.

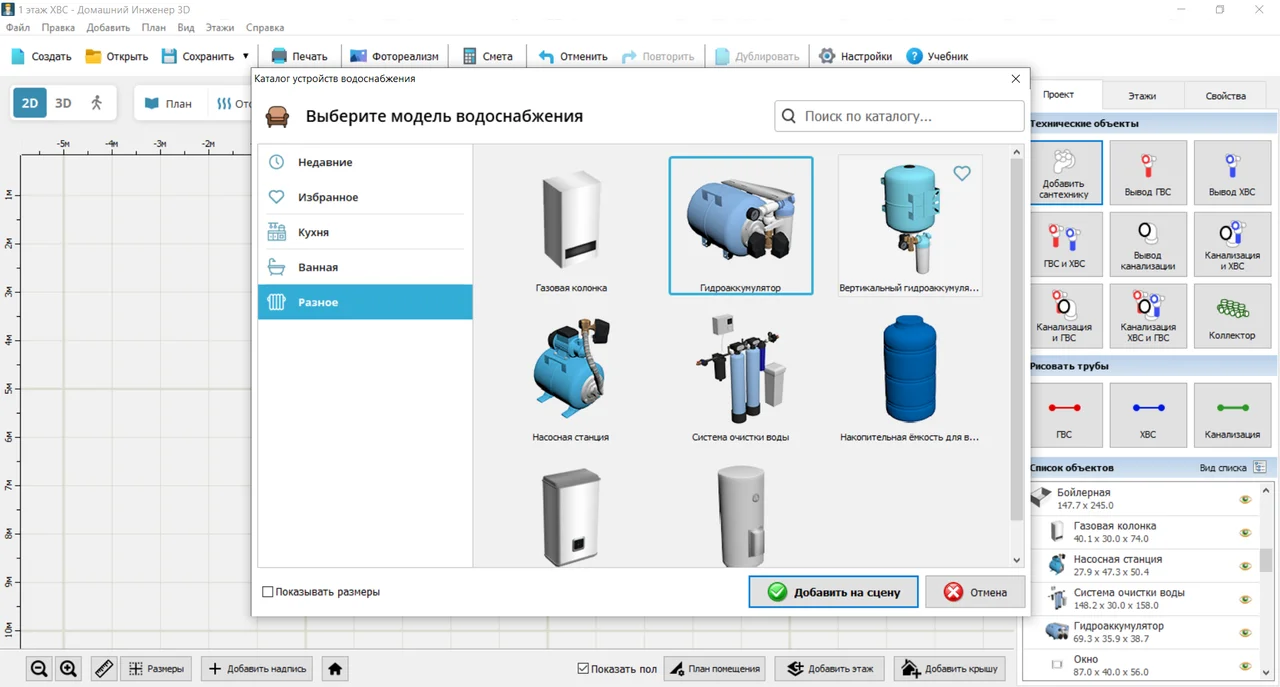

Каталог сантехники и дополнительных компонентов

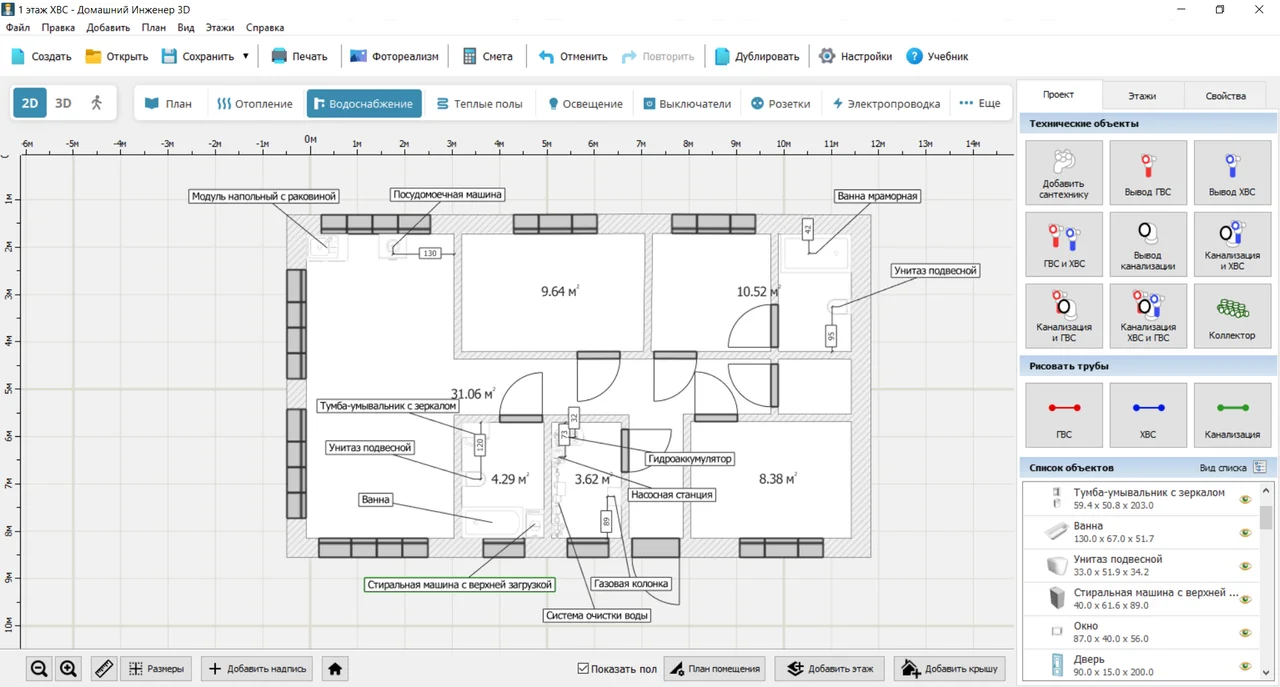

Подписанные приборы
Шаг 3. Добавьте точки подключения
Для каждого прибора укажите места подключения. На панели «Технические объекты» доступны обозначения ГВС, ХВС и канализации. Например, для стиральной машины понадобится подвод канализации и холодной воды, а для ванны придется добавить еще горячую.
Расставленные выводы коммуникаций
Шаг 4. Нарисуйте трассы
Выберите инструмент «Рисовать трубы» и соедините приборы с точками водоразбора. Прокладывайте линии, избегая ненужных изгибов. В программе трассы имеют синюю и красную маркировку, поэтому готовый документ удобно читать. Тут же можно легко добавить ветки канализации, они помечаются зеленым.
Сразу определитесь с типом разводки водопровода. При линейной планировке чаще выбирают тройниковую. Если потребителей много и нужна тонкая настройка системы, стоит присмотреться к коллекторной. Коллектор лучше разместить там, где к нему будет легко получить доступ.

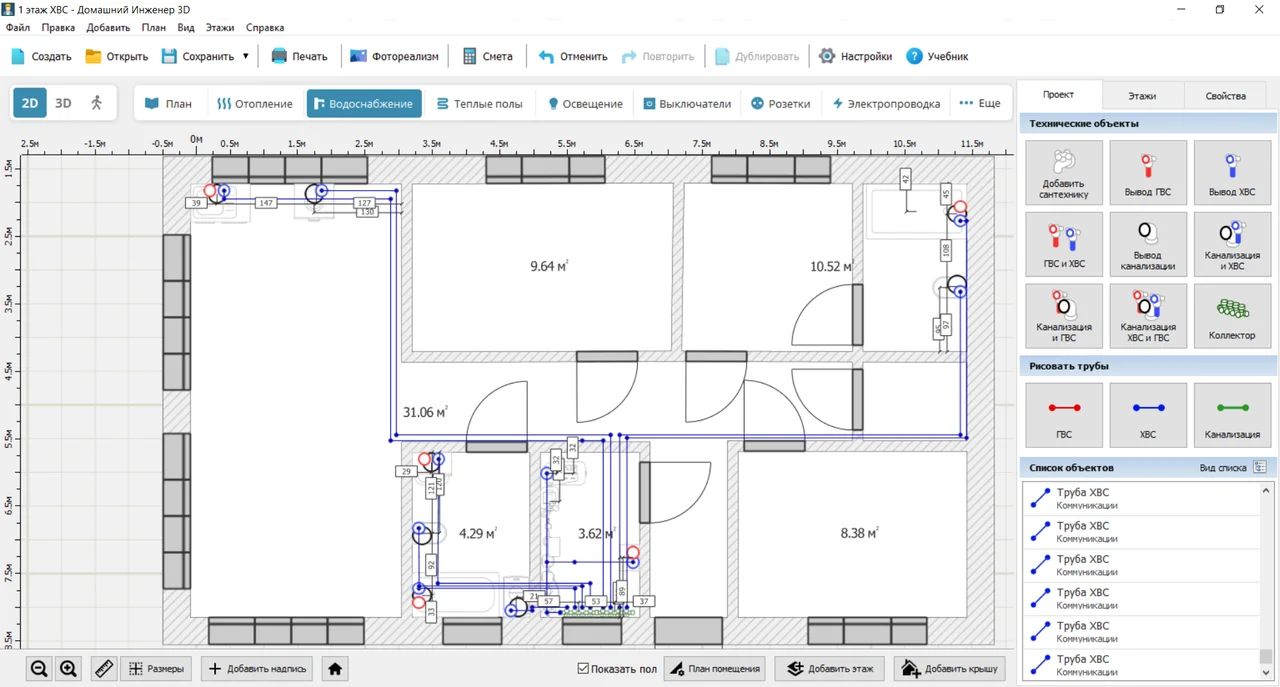

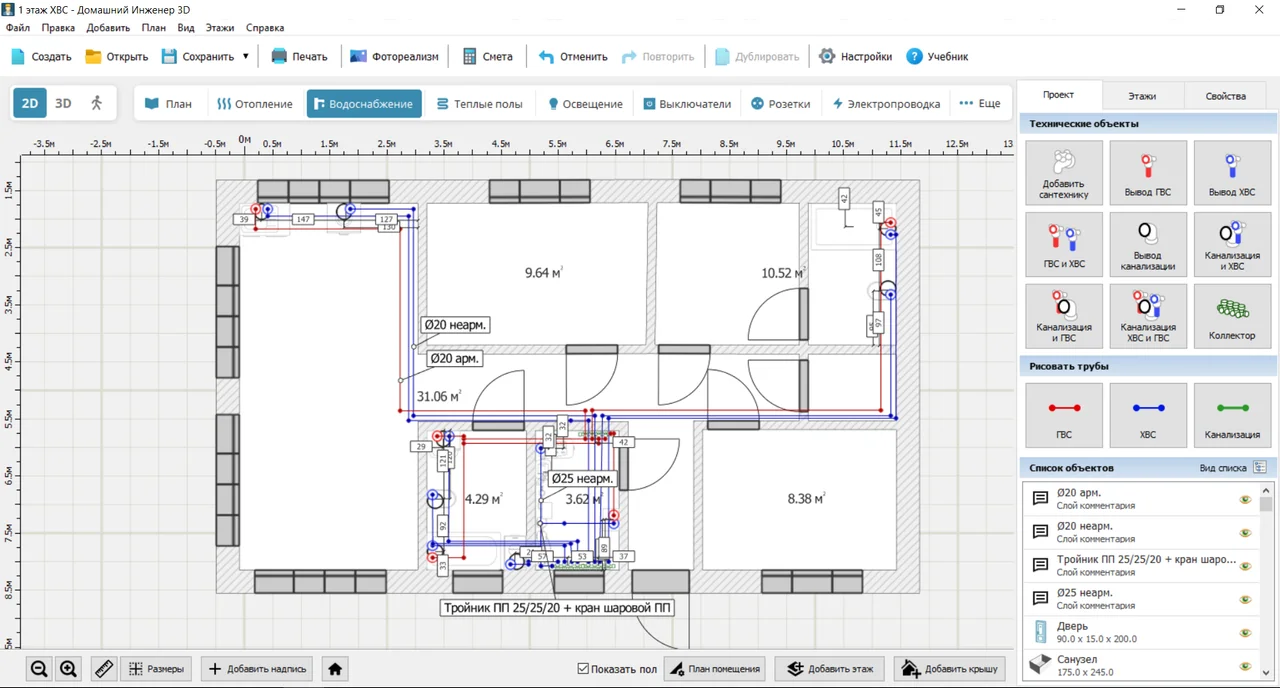

Чертеж ХВС

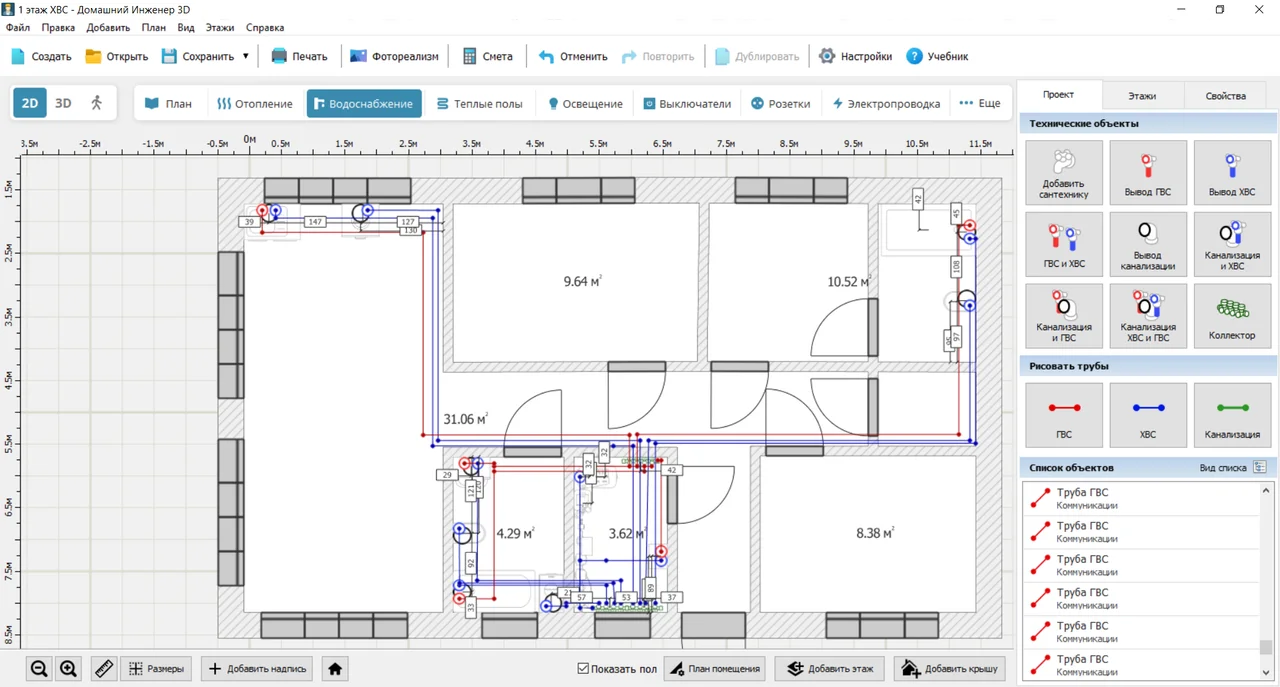

Чертеж ХВС и ГВС
Шаг 5. Подпишите элементы
Готовый документ стоит оформить так, чтобы его можно было использовать не только для просмотра, но и при монтаже водопровода. Подпишите диаметры, места размещения запорных кранов, назначение узлов и т. д.
Готовый план с подписями можно приближать и рассматривать детально
Шаг 6. Сформируйте смету

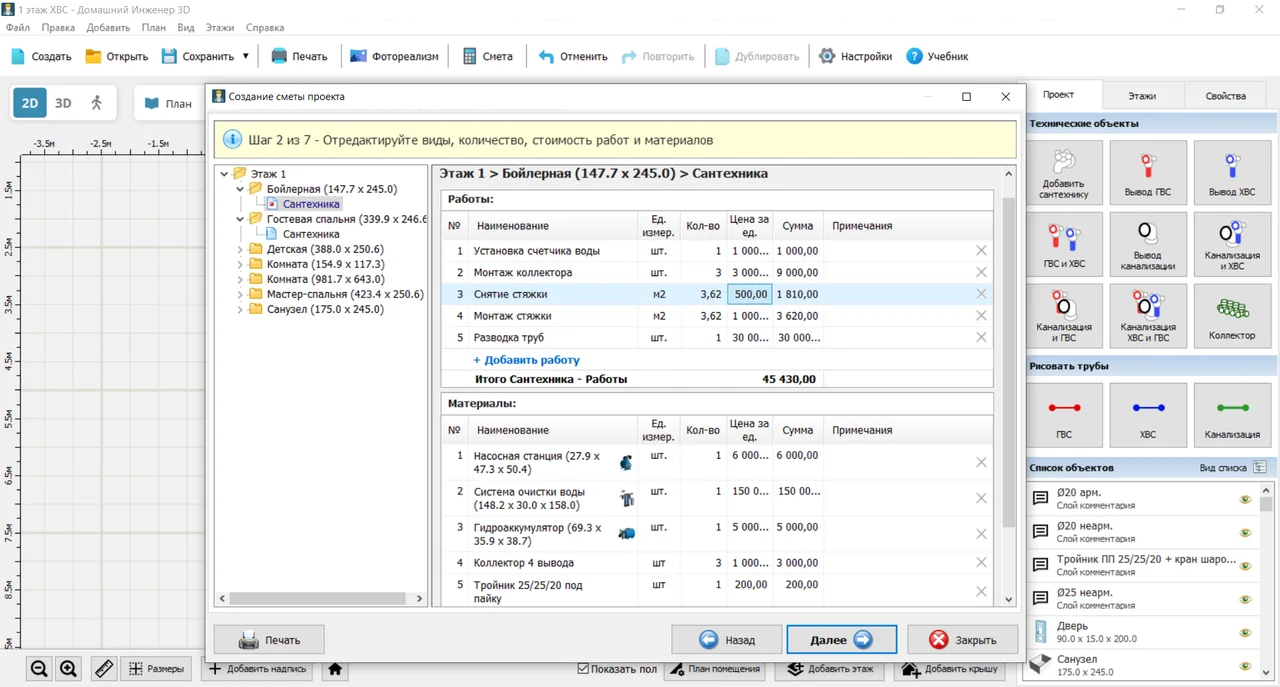

После завершения схемы нажмите кнопку «Смета» в верхней части интерфейса. Программа анализирует чертеж и добавляет в расчет использованные компоненты. Проверьте список по каждому помещению, добавьте недостающие позиции и укажите цены. В результате получится перечень материалов, работ и оборудования, который можно использовать для предварительного определения стоимости и планирования закупок.
В смете отображаются общая сумма и цена за единицу
Начните проектировать уже сегодня!
Скачайте Домашний Инженер 3D и приступите к подготовке плана!
Резюме
Проект удобнее всего создавать поэтапно:
- Решите, откуда брать воду. Уточните, можно ли подключиться к магистрали, или придется бурить скважину или копать колодец.
- Рассчитайте потребление. Оцените суточный, расчетный и пиковый расход.
- Проверьте давление. Учтите высоту этажа, длину трубопроводов, сопротивление фильтров и арматуры, а также требования сантехники. Для автономной системы сопоставьте результат с характеристиками выбранного насоса.
- Разместите оборудование. Выделите место для фильтров, насосного оборудования, гидроаккумулятора, автоматики, водонагревателя и коллектора. Обязательно оставьте пространство для технического обслуживания.
- Нарисуйте трассы. Сведите их длину к разумному минимуму, избегайте лишних поворотов и проходов через стены и перекрытия.
- Оформите чертеж. Подпишите помещения, оборудование, стояки, коллекторы, линии ХВС и ГВС, важные диаметры.
- Сформируйте смету. Проверьте количество труб, фитингов, арматуры и оборудования, затем сделайте расчет стоимости материалов и работ.
- Сохраните проектную документацию. Итоговая схема понадобится монтажникам, а в дальнейшем поможет найти скрытые трассы и понять устройство сетей при ремонте.
Отвечаем на вопросы читателей
Что входит в проект водоснабжения частного дома?
Этот документ состоит из пояснительной записки с расчетами и обоснованием выборов, а также комплекта чертежей с разводкой трасс. Полный состав зависит от площади, количества этажей, числа потребителей, источника воды и выбранной схемы.
Можно ли сделать проект водоснабжения частного дома своими руками?
Да, предварительную схему можно разработать самостоятельно. Но если у вас несколько этажей, нестабильная подача, большое количество потребителей или нужна сложная водоподготовка, расчет и подбор компонентов лучше проверить у специалиста.
Какой диаметр труб выбрать для водоснабжения частного дома?
Универсального диаметра нет. Магистраль и отдельные отводы подбирают по расчетному расходу, допустимой скорости движения жидкости, длине трассы и потерям давления. Чаще всего используются полипропиленовые трубопроводы диаметром от 20 до 32 мм.
Нужен ли гидроаккумулятор в системе водоснабжения частного дома?
Это зависит от типа системы. Для подключения насосного оборудования он необходим. В автономной системе гидроаккумулятор используется для того, чтобы удерживать стабильное давление и снизить нагрузку на насос. При наличии городской магистрали он не нужен.
В какой программе сделать проект водоснабжения частного дома?
Для проектирования инженерных систем такого типа подойдет несложный софт, например, Домашний Инженер 3D. В нем можно построить план, разместить сантехнику и оборудование, выполнить разводку труб и сформировать смету.
