Рассмотрим список необходимых документов, приведем нормы и примеры инженерных расчетов. В конце статьи по шагам покажем, как сделать проект вентиляции в частном доме.
Из чего состоит проект вентиляции дома
Комплект документов состоит из трех разделов:
- Расчетная часть. Здесь определяют оптимальный воздухообмен для каждого помещения и вычисляют производительность системы. Также подбирают диаметры труб, оценивают сопротивление сети и проверяют, справятся ли выбранные приборы с расчетной нагрузкой.
- Графическая часть. Это комплект чертежей, на которых показывают трассы воздуховодов, расположение вентиляционных установок, клапанов, решеток, диффузоров. По этим схемам монтажники будут собирать конструкцию на объекте.
- Спецификация и смета. В этот раздел входят перечни приборов, материалов и комплектующих с основными характеристиками, ценами и количеством. На их основе рассчитывают стоимость закупки и монтажных работ.
Если хотя бы одной из этих частей нет, проект вентиляции частного дома сложно назвать полноценным. Например, красивый чертеж без правильных расчетов не гарантирует, что воздуха будет достаточно, а список без схемы не поможет выполнить монтаж.
Нормы воздухообмена: сколько воздуха нужно дому

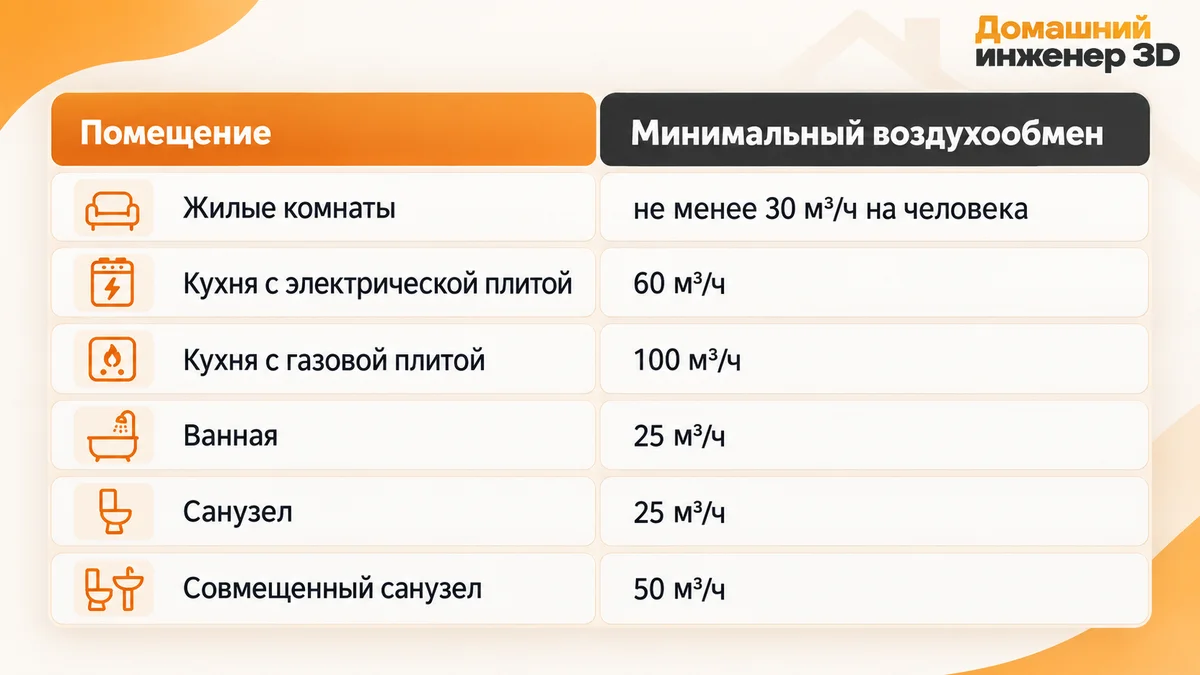

Необходимо изучить нормы воздухообмена, указанные в СП и СНиП. Именно они ложатся в основу расчетов параметров. Для создания оптимального микроклимата ориентируйтесь на значения:
При проектировании стоит использовать актуальные редакции СП 55.13330 «Дома жилые одноквартирные», СП 60.13330 «Отопление, вентиляция и кондиционирование воздуха», а также требования СП 7.13130 к противопожарной защите. Еще нужно изучить действующие нормативы газовых служб, если в здании предусмотрена котельная. Именно на эти документы опираются инженеры при расчетах воздухообмена.
Часто в ТЗ фигурирует не количество кубометров, поступающих в помещение, а кратность. Этот параметр показывает, сколько раз за один час воздух в комнате должен полностью обновиться. Его значения приводятся в таблице 9.1. СП 54.13330. Например, если кратность равна 1, весь объем заменяется один раз в час. Такой показатель используют при расчете правильной вентиляции для помещений, где важен именно объем воздуха, а не количество людей, таких как кладовые.
Минимальную производительность системы для комнаты можно определить по формуле:
L = S × H × n
где:
- L — минимальная производительность, м³/ч;
- S — площадь помещения, м²;
- H — высота потолка, м;
- n — кратность воздухообмена.
Пример вычислений
Комната площадью 18 м² с высотой потолков 2,8 м.
Объем жилых помещений:
S × H = 18 × 2,8 = 50,4 м³
Если принять кратность равной 1, минимальная производительность составит 50,4 м³/ч.
Выбор вида вентиляции

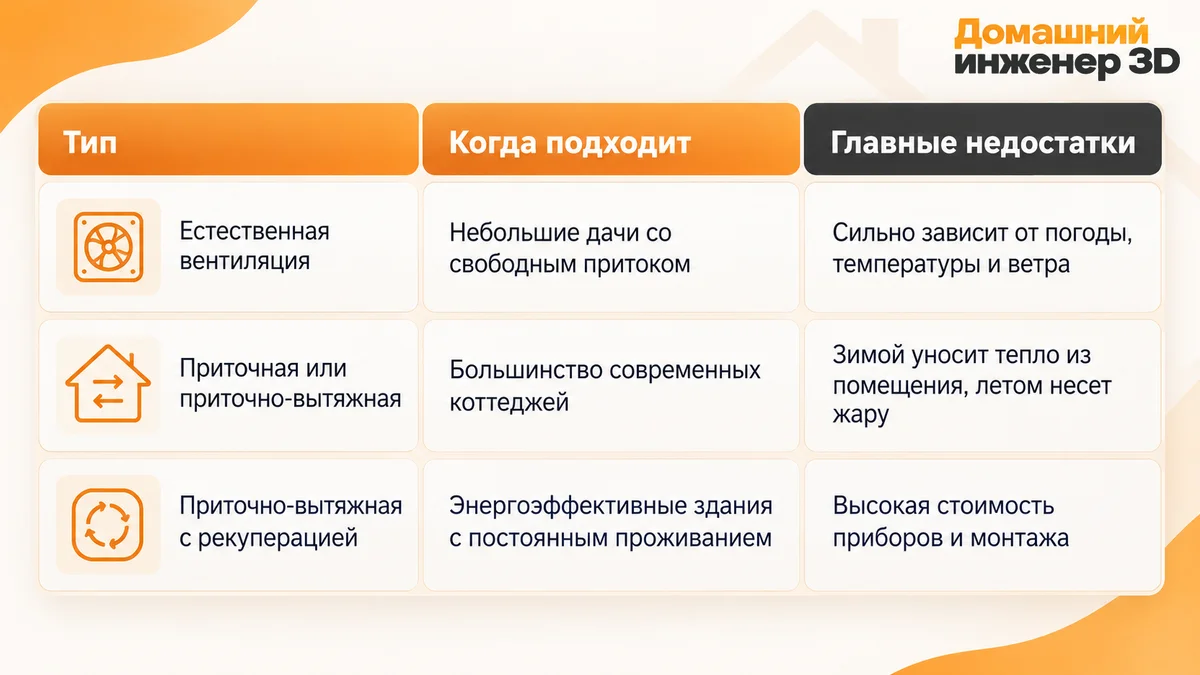

Сегодня используются три основных варианта.
- Естественный воздухообмен работает за счет разницы температур и давления между помещением и улицей. Воздух удаляется через вертикальные вытяжные каналы, а поступает через неплотности окон и дверей либо специальные приточные клапаны. Летом, когда температура внутри и снаружи почти одинаковая, комфортного микроклимата добиться сложно.
- Механическая приточная и приточно-вытяжная вентиляция дают качественный воздухообмен независимо от погоды. Но даже в этом случае от теплообмена с улицей будут возникать проблемы — придется тратиться на кондиционирование или обогрев.
- Система с рекуперацией дополнительно передает тепло исходящего потока поступающему. Благодаря этому зимой внутрь проникает меньше холода, а комфортная температура поддерживается при меньшем расходе энергии. Летом рекуператор можно запустить в обратном режиме, чтобы снизить нагрузку на кондиционер. Для постоянного проживания такой вариант считается наиболее рациональным.
От естественной тяги стоит отказаться как минимум из-за того, что современные постройки стали значительно герметичнее. Пластиковые окна с несколькими контурами уплотнения, утепленные двери и качественная теплоизоляция практически исключают неконтролируемый приток. Здание превращается в своеобразный термос: тепло сохраняется лучше, но внутри быстро растет влажность, появляются неприятные запахи и ухудшается качество воздуха.
Инженерные коммуникации в доме
Разбираемся, какие системы необходимы и как их спроектировать.
Читать статьюЭтапы проектирования вентиляции в частном доме
После выбора типа можно переходить к самому проектированию системы вентиляции. Чтобы не пришлось переносить воздуховоды или менять установку уже во время строительства, лучше придерживаться определенной последовательности.
Сбор исходных данных, анализ объекта, составление ТЗ и расчет баланса приточки и вытяжки
На этом этапе необходимо определить:
- площадь комнат;
- параметры микроклимата, такие как температура и влажность;
- высоту потолков;
- количество постоянно проживающих людей;
- расположение кухни, санузлов, котельной и технических помещений.
Дополнительно следует учесть материал стен, толщину утепления и тип окон — от герметичности здания зависит требуемая производительность.
После этого необходимо составить техническое задание. В нем фиксируются:
- тип системы;
- бюджет;
- расположение вентиляционного оборудования;
- необходимость рекуперации;
- потребность в фильтрации — обязателен фильтр грубой очистки для защиты системы, фильтры тонкой очистки рекомендуются для аллергиков;
- шумовые ограничения — особенно важны для спален;
- пожелания по интеграции с датчиками — приборы можно связать с умным домом.
На основе собранных данных составляется баланс. Это нужно сделать до того, как спроектировать вентиляцию в частном доме на схеме. Объем воздуха, поступающего внутрь, должен быть примерно равен объему удаляемого. Если вытяжка окажется значительно мощнее приточки, появится разрежение, через щели начнет подсасываться холод. При избытке принудительного притока воздух, наоборот, будет плохо уходить.
Баланс определяется сразу для всего строения, а не для каждой комнаты отдельно. Иными словами, нужно сложить объем поступающего воздуха для всех помещений и вычесть из него суммарный расход. Чем ближе полученное число к нулю — тем лучше. Поток должен идти в первую очередь в жилые комнаты, а затем проходить через коридоры в сторону кухни, ванной и санузлов, где обычно располагаются вытяжные отверстия и каналы.
Определение мест размещения оборудования
После вычислений необходимо выбрать место для размещения основной установки. Оно должно быть доступным для обслуживания, не мешать жильцам и давать возможность проложить воздуховоды с минимальным количеством поворотов.
Чаще всего вентиляционную установку размещают:
- на утепленном чердаке;
- в котельной;
- в отдельном техническом помещении;
- в подвале;
- в постирочной или кладовой.
Рекуператор обычно устанавливается ближе к центру постройки. Так длина воздуховодов уменьшается. Когда определитесь с его расположением, продумайте места установки элементов:
- приточные клапаны или диффузоры — в жилых комнатах;
- вытяжные решетки — в кухне, ванной, санузле, гардеробной;
- ревизионные люки — возле оборудования и в местах обслуживания;
- шумоглушители — рядом с вентиляционной установкой;
- обратные клапаны — там, где существует риск обратной тяги, например, в канале, идущем от вентилятора в ванной.
Если неправильно объединить механическую вытяжку из кухни и санузла в один канал до общего стояка, запахи могут свободно распространяться, а при изменении тяги возможен обратный переток. Нужно разработать грамотную схему.
Источник: magnefic, magnefic.com
Трассировка и расчет сечения воздуховодов
Далее можно продумать прокладку трасс воздуховодов. Главная задача — сделать их максимально короткими и прямыми. Каждый дополнительный поворот увеличивает сопротивление сети, а значит, приборам придется работать с большей нагрузкой.
В проектах вентиляции в частных домах используют два типа воздуховодов. Круглые создают меньшее сопротивление и работают тише. Прямоугольные проще скрыть в потолке.
Площадь сечения определяется по расчетному расходу. Если сделать канал слишком маленьким, скорость потока увеличится, появится шум и возрастут потери давления. Слишком большие пластиковые воздуховоды тоже невыгодны — они занимают много места и увеличивают стоимость.
Оптимальное сечение можно вычислить по формуле:
F = L / (3600 × V),
где:
- F — площадь трубы в поперечном сечении, м²;
- L — расход воздуха, м³/ч;
- V — заданная скорость движения, м/с;
- 3600 — коэффициент перевода часов в секунды.
Из всех компонентов формулы неизвестным остается только скорость. Для обслуживаемых помещений ее принимают 1,5–2,5 м/с.
Когда станет понятна площадь, определить диаметр трубы несложно. Можно воспользоваться видоизмененной школьной формулой:
D = 2√(F / π),
где:
D — диаметр воздуховода, м;
π — число «пи», приближенно равное 3,14.
Пример вычислений
Расход для одного ответвления равен 60 м³/ч. Скорость движения — 4 м/с.
Вычислим оптимальную площадь сечения:
F = 60 / (3600 × 4) = 0,00417 м²
Определим диаметр:
D = 2√(0,0416 / 3,14) = 0,072 м.
Таким образом, потребуется труба диаметром 72 мм. Но производители выпускают воздуховоды от 100 мм и более, поэтому примем наименьший вариант из возможных.
При проектировании старайтесь:
- уменьшать количество поворотов;
- избегать длинных горизонтальных участков без необходимости;
- не делать резких переходов между диаметрами;
- предусматривать доступ к обслуживаемым элементам.
Если приходится выбирать между дополнительным метром воздуховода и еще двумя поворотами, почти всегда лучше увеличить длину трассы. Дополнительные изгибы сильнее влияют на сопротивление сети и уровень шума, чем небольшой прямой участок.
Выбор оборудования

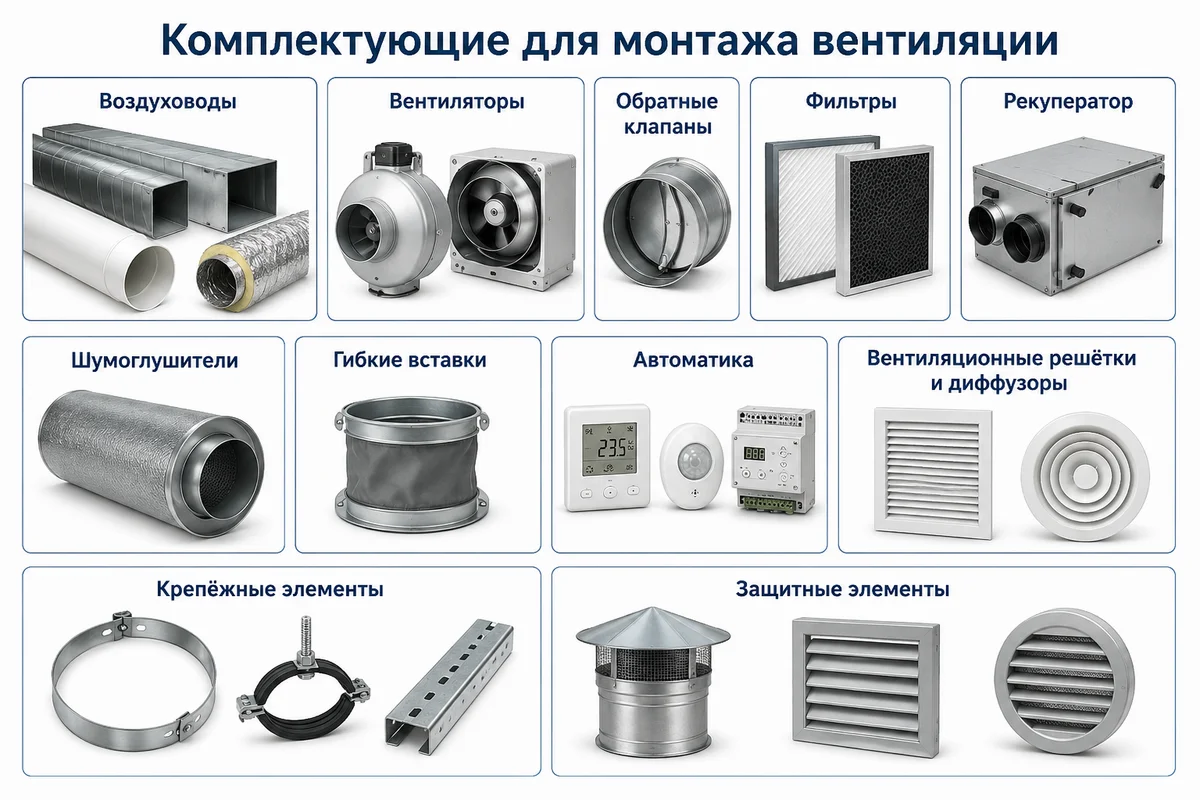

В состав системы обычно входят:
- приточная установка;
- рекуператор — устройство, которое уменьшает потери тепла;
- вытяжные вентиляторы (если предусмотрены проектом);
- воздуховоды и фасонные элементы — колена, тройники, отводы;
- вентиляционные решетки и диффузоры;
- обратные и регулирующие клапаны — закрывают путь для потока, идущего не в ту сторону;
- теплоизоляция — предотвращает образование конденсата;
- шумоглушители;
- фильтры;
- крепеж.
Источник: ChatGPT
Если планируется автоматизация, сразу нужно заложить необходимые датчики. Чаще всего используют датчики температуры, влажности и содержания CO₂. Они автоматически включают вентиляторы, когда становится душно или повышается влажность.
Современные установки можно интегрировать с умным домом. В таком случае система работает по расписанию, реагирует на показания датчиков и управляется через приложение на смартфоне. Главное — предусмотреть такую возможность еще на этапе проектирования, иначе позже часть оборудования придется менять.
Газовые службы предъявляют отдельные требования к обустройству котельной комнаты. Для помещений с газом нельзя уменьшать расчетный воздухообмен, а также перекрывать каналы или подключать котельную к существующей принудительной вентиляции без учета всех действующих нормативов.
Смета
Смета помогает избежать покупки лишних материалов, которые останутся после обустройства вентиляции. В ней должны быть отражены такие разделы:
- монтаж;
- воздуховоды;
- фасонные элементы;
- оборудование;
- крепеж;
- теплоизоляция.
При наличии сметы менее вероятна ситуация, когда во время работ неожиданно выясняется, что не хватает воздуховодов, соединителей или крепежа, а монтаж приходится останавливать.
Как правильно рассчитать проект вентиляции, если в доме планируется камин
с открытой топкой?
Если в доме планируется камин с открытой топкой, для него обязательно предусматривается отдельный приток воздуха. Обычно этим занимаются специалисты, которые проектируют и устанавливают сам камин, то есть печники. К общеобменной вентиляции дома этот приток напрямую не относится.
Саму вентиляцию дома рассчитывают отдельно, исходя из площади, количества помещений и необходимого воздухообмена.
На чем можно сэкономить, а на чем не стоит?
Однозначного ответа здесь нет, потому что все зависит от выбранной системы вентиляции. Для загородного дома можно сделать полноценную приточно-вытяжную систему с рекуперацией, а можно выбрать более простую общеобменную вентиляцию: приток организовать через клапаны, а вытяжку — через влажные помещения, в первую очередь санузлы. Поэтому экономить лучше не на производительности системы, а на ее сложности. Не каждому дому действительно нужна дорогая установка с большим количеством автоматики. Иногда более простая схема полностью решает задачу.
Какие воздуховоды лучше выбрать?
Если речь идет о системе с рекуперацией, обычно используют ПВХ-воздуховоды или спирально-навивные металлические оцинкованные каналы. Диаметр воздуховодов рассчитывается отдельно для каждого проекта исходя из необходимого воздухообмена, хотя в частных домах часто встречается диаметр 125 мм.
Если воздуховоды проходят через холодные зоны, их необходимо утеплять, чтобы избежать теплопотерь и образования конденсата.
Если же трассы проходят внутри теплого контура дома, в некоторых случаях можно использовать готовые утепленные гибкие воздуховоды. Такое решение позволяет упростить монтаж, сократить сроки работ и снизить общую стоимость системы.
В любом случае сначала рассчитывается необходимый воздухообмен и схема вентиляции, а уже под них выбираются оборудование, диаметры и тип воздуховодов. Экономить за счет уменьшения производительности или неправильно подобранных каналов точно не стоит.
Составляем план вентиляции и считаем смету в программе
Проект вентиляции дома можно составить даже на листе бумаги. Но такой план будет мелким, что-либо поменять на нем проблематично. Поэтому стоит нарисовать схему в программе, где легко настраивать масштаб и отменять действия.
Для этой задачи подойдет планировщик Домашний Инженер 3D. Его интерфейс рассчитан на новичков. Чтобы облегчить проектирование, можно загрузить отсканированный обмерный план и использовать его как подложку. Программа поможет подготовить цветную схему с подписями, которой удобно руководствоваться для правильного монтажа. Также по завершении работы можно составить подробную смету.
Лучше всего заняться схемой еще до того, как на участке появятся траншеи под фундамент. Благодаря этому вы сможете свободно перемещать зоны, оптимизируя диаметр и длину каналов. Но и на более поздних этапах чертеж не будет лишним — он поможет понять, где пробурить отверстия для решеток, как лучше проложить трассы и т. д.
-

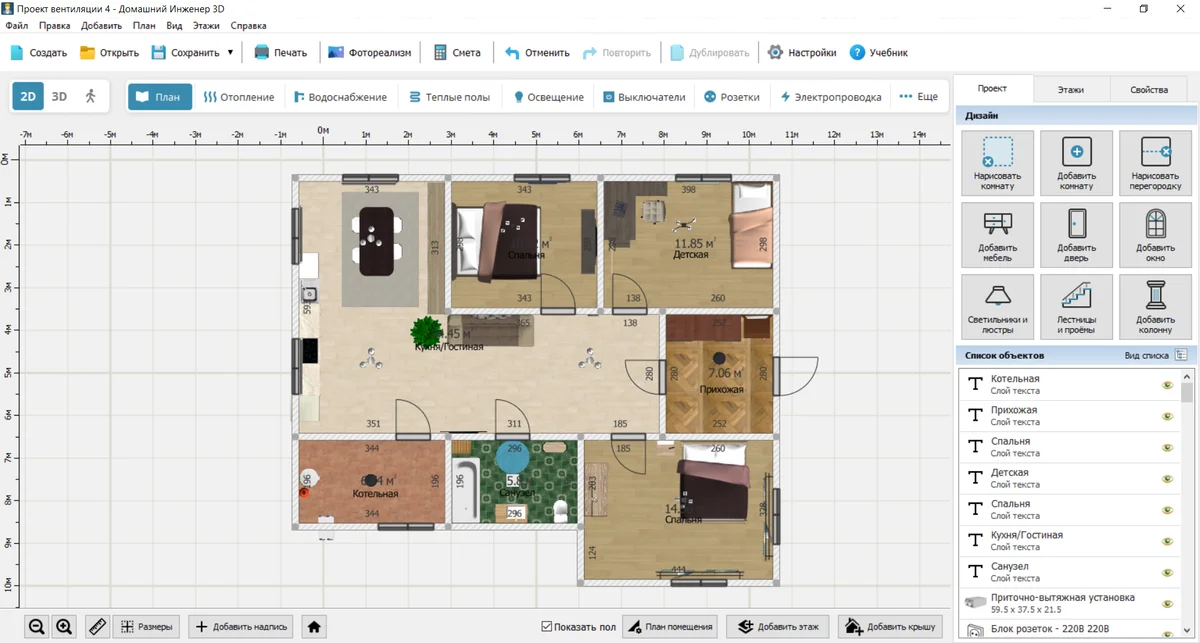

Создайте новый файл и начертите внешние стены здания. Добавьте перегородки, двери и окна из каталога. Все эти объекты находятся в правом меню. Если этажей несколько, добавьте их через вкладку «Этажи». Не забудьте создать крышу: в программе можно выбрать тип, высоту, а также материал кровли.
-
Для удобства стоит добавить на план технику и мебель. Теоретически все можно спроектировать и без них, но тогда появляется риск, что шкаф перекроет одну из решеток, а гарнитур придется ставить в неудобном месте из-за расположения вытяжки.
Источник: архив компании
-

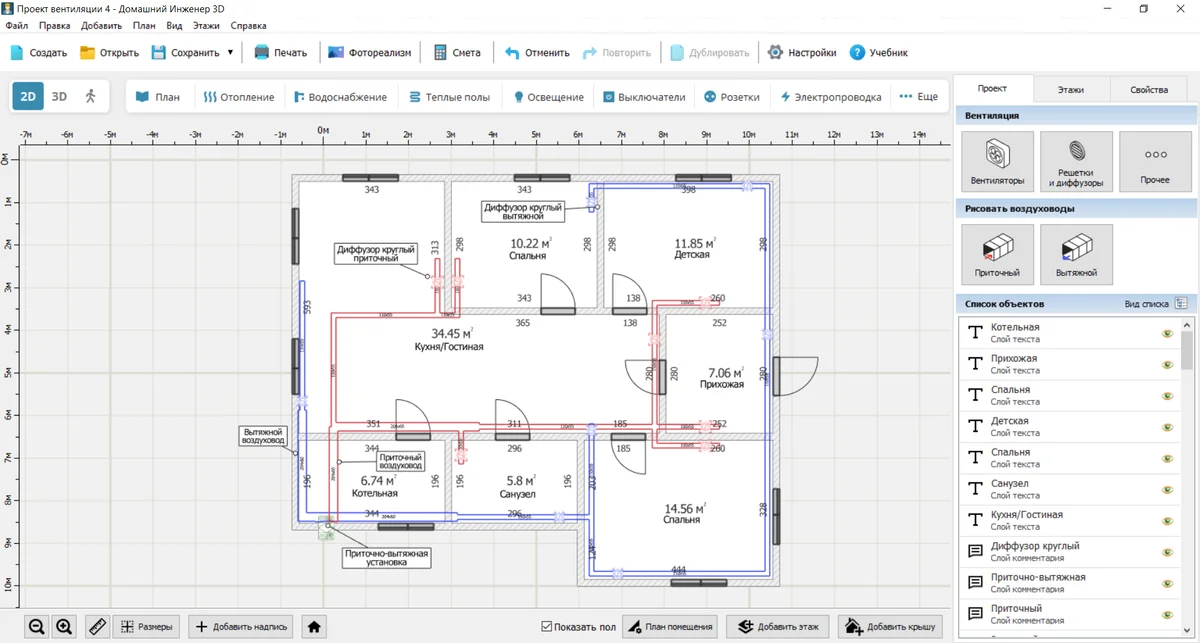

Когда 3D-модель будет полностью готова, можно переходить к созданию самого плана вентиляции. Для этого есть отдельный режим с коммуникациями. Найдите вкладку «Вентиляция» на верхней панели и разместите элементы из каталога на чертеже. В базе есть приточно-вытяжная установка, клапаны, бризер — он нужен для проветривания и фильтрации поступающего воздуха, а также прочие приборы.
-
Затем протяните по комнатам воздуховоды. В каталоге есть вентиляционные трубы диаметром от 100 до 200 мм и коробы от 110х55 до 220х90. Они разделены на два типа (приточные и вытяжные) и помечены красным и синим цветами соответственно. Внутри коробов установите вентиляторы, решетки и диффузоры.
Источник: архив компании
Согласовывать проект для частного дома обычно не требуется. Но он все равно должен соответствовать принятым стандартам отрасли. Чтобы не допускать ошибок, заранее прочитайте СП 60.13330 и придерживайтесь требований, указанных в этом документе.
-

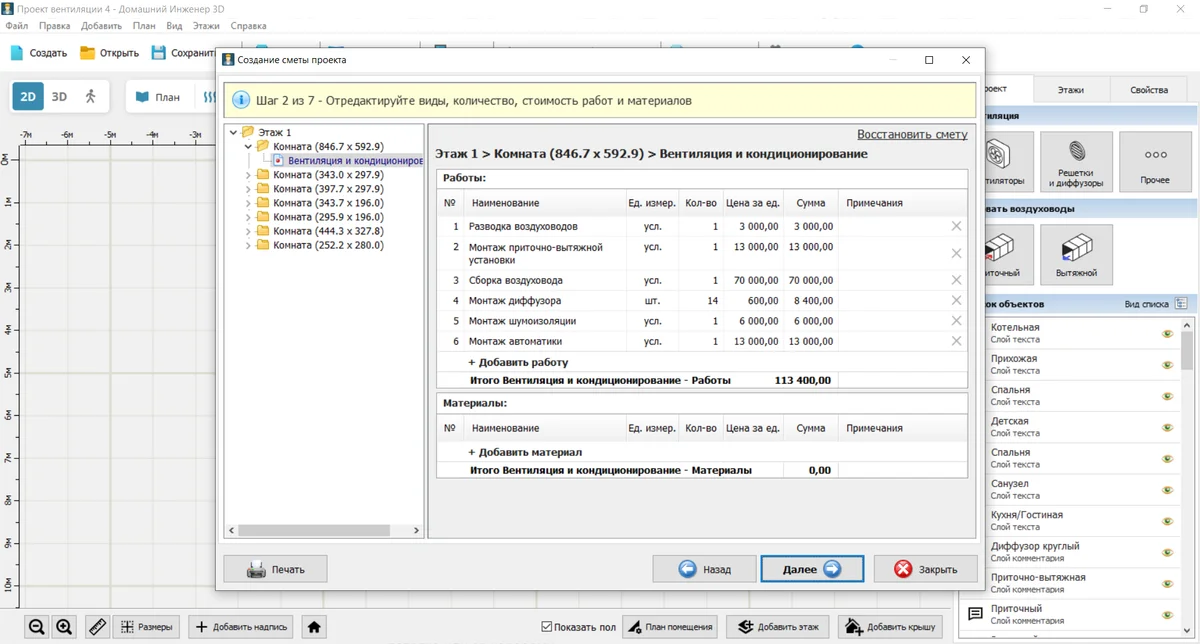

Когда закончите с расстановкой, нажмите кнопку «Смета» в верхней части экрана. Программа загрузит часть информации самостоятельно, но ее нужно дополнить. В частности, необходимо вписать цены на материалы, добавить крепления и объемы предстоящих работ. Проверьте документ после заполнения и экспортируйте его в PDF. В этом формате его удобно отправить прорабу или распечатать и взять с собой в магазин на закупку.
Источник: архив компании
Продумайте схему в программе самостоятельно!
Сделайте все своими руками, чтобы создать в своем жилье комфортные условия!
Первая и одна из самых серьезных ошибок — отсутствие утепления воздуховодов на холодном чердаке. Если теплый влажный воздух проходит по холодному воздуховоду, внутри образуется конденсат. В результате вода скапливается в каналах и может попадать обратно в помещения. Все участки, которые проходят вне теплого контура дома, необходимо правильно утеплять.
Вторая ошибка — объединение вентиляционных каналов, которые должны работать отдельно. Например, нельзя без расчета подключать к общей системе вытяжку котельной, кухонную вытяжку или вентиляцию канализационного стояка. У каждой из этих систем своя задача и свои условия работы.
Третья ошибка — подключение общеобменной вентиляции к фановой трубе. В канализационном стояке может образовываться большое количество конденсата. Если к нему подключить вентиляцию помещения, эта влага может попасть в соседнюю трассу и по воздуховоду вернуться уже внутрь дома.
Четвертая ошибка — самовольно добавлять к рассчитанной системе новые помещения. Например, к существующему вытяжному каналу подключают кладовую, потому что хочется дополнительно вытягивать воздух и оттуда. Но канал изначально рассчитан на определенный объём воздуха. Дополнительная точка меняет работу всей системы, поэтому любые такие изменения нужно учитывать еще на этапе проекта.
Пятая ошибка — рассчитывать, что вытяжной канал в любых условиях будет нормально работать самотеком. Естественная тяга зависит от множества факторов и не всегда обеспечивает необходимый воздухообмен. Если система изначально требует принудительной вытяжки, а вентилятор не предусмотрели, вентиляция будет работать нестабильно. В том числе могут появляться повышенная влажность и конденсат.
Большинство этих ошибок на этапе проекта исправляются достаточно просто. Проблемы начинаются, когда воздуховоды уже спрятаны, отделка закончена и выясняется, что вентиляция работает не так, как рассчитывали. Поэтому здесь гораздо дешевле правильно разделить каналы, рассчитать воздухообмен и предусмотреть утепление заранее, чем потом переделывать готовую систему.
Резюме
Чтобы сделать грамотную разводку, руководствуйтесь этим чек-листом:
- Ознакомьтесь с требованиями к воздухообмену. Обязательно изучите СП 55.13330 и СП 60.13330 — в них содержатся полезные таблицы, которые понадобятся в работе.
- Выберите тип системы. Для небольшого деревянного здания подойдет и естественная вентиляция, будет нужно лишь поставить несколько клапанов. Но для постройки с пластиковыми окнами и утепленными стенами лучше использовать приточно-вытяжную систему. Для экономии тепла ее стоит дополнить рекуператором.
- Соберите исходные данные. Выпишите высоту и площадь каждой комнаты, узнайте материал стен, определите, где какая зона будет находиться. На основе этой информации составьте техническое задание.
- Подберите приборы и коммуникации. Рассчитайте необходимую мощность и найдите установку, способную ее выдать. Затем вычислите оптимальные размеры труб.
- Составьте схему. Перенесите план в программу Домашний Инженер 3D, продумайте трассы и подберите оборудование.
- Подготовьте смету. Внесите в таблицу типы и количество материалов, расценки, виды и объемы монтажных работ.
