Водопровод в частном доме: виды, необходимое оборудование и монтаж

Загородные дома нечасто подключают к центральным коммуникациям. Как правило, собственникам приходится заниматься вопросами водоснабжения самостоятельно. Это многоэтапный процесс, который включает разработку документации. Итак, разбираем разводку воды в частном доме – создание проекта и монтаж.

Виды водоснабжения частного дома

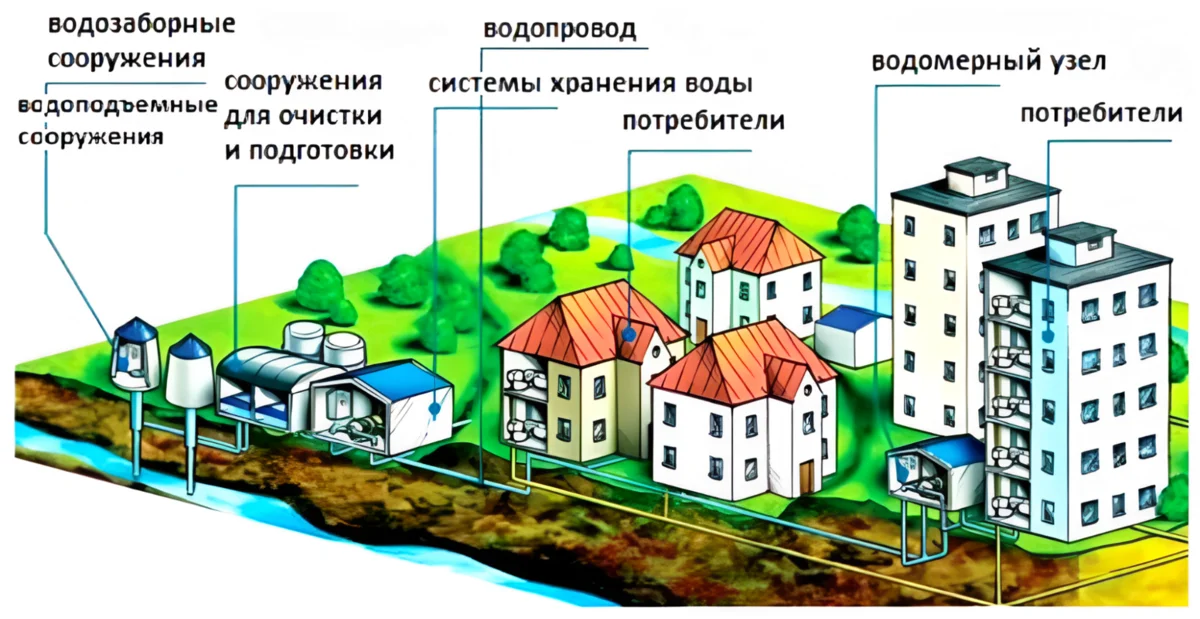

Первый вид – централизованный. Если рядом с коттеджем проходит магистральный поселковый или районный водопровод, то считайте, что вам крупно повезло. При подключении к нему будет бесперебойное водоснабжение со стабильным давлением. Обслуживать сеть не придется – за исключением внутридомовой части.

Чтобы подключиться к центральному водоснабжению, необходимо получить технические условия (ТУ) у местной ресурсоснабжающей организации. Сделать это не всегда удается. Например, может отсутствовать техническая возможность по подключению к сетям еще одного потребителя.

После получения ТУ потребуется разработать и согласовать проект, а также за свой счет выполнить монтажные работы от точки врезки в колодце до точек водоразбора. Кроме того, качество воды будет далеко от идеала – скорее всего придется установить систему фильтрации.

Автономное водоснабжение – это собственные коммуникации, которые подают природную воду прямо в дом. Такие системы дают полную независимость от центральных сетей, а также существенную экономию на коммунальных платежах: водопотребление в объеме менее 100 куб. м в сутки для личных нужд не облагается налогом.

Водозабор может осуществляться из скважины или из колодца. Выбор между этими двумя источниками зависит от возможностей и потребностей домовладельцев.

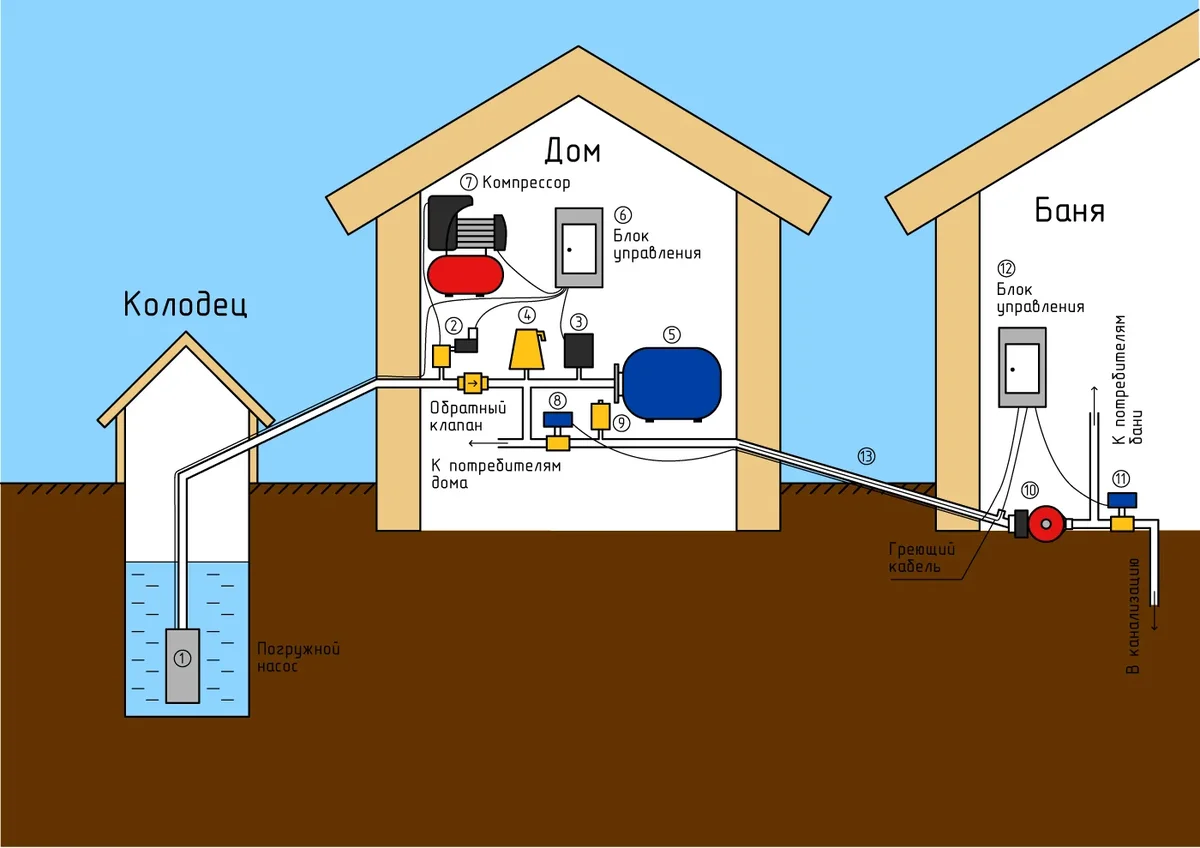

Колодец — более бюджетный способ организовать водоснабжение в частном доме. Можно выполнить подземную прокладку водопровода, а при необходимости зачерпнуть ведром. При правильном уходе колодец прослужит десятки лет. Выбирая расположение, учитывают санитарно-гигиенические нормы: удаленность от потенциальных источников загрязнения, а также геологические условия. Чтобы точно определить место, проводят разведочное бурение.

Существуют два способа строительства колодца:

• Открытый, который подходит для стабильных грунтов. Ручным или механизированным способом на всю глубину выкапывается шахта, которая заполняется бетонными кольцами.
• Закрытый – используется при разработке в песчаных и других сыпучих грунтах. Кольца погружают в шахту одновременно подкапывая снизу грунт. Таким образом исключается риск обрушения стенок колодца.

Подъем воды выполняется при помощи насоса. Для колодцев глубиной 10 м подойдет поверхностный насос, при более глубоком залегании используются насосы погружного типа.

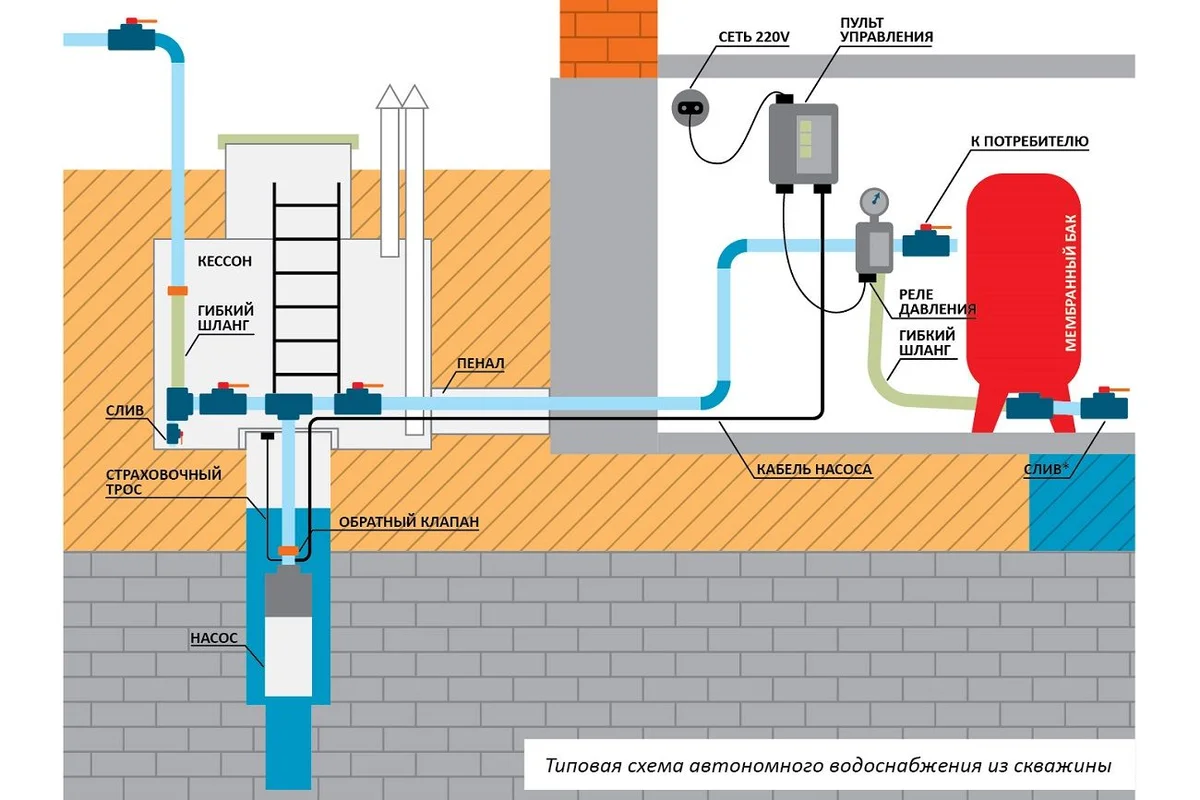

Скважина считается более долгосрочным источником подачи воды. Для ее обустройства требуется специальная техника, которая пробуривает канал до водоносных слоев. Глубина артезианской скважины может достигать 200 м. Вода в ней не содержит органических загрязнений и патогенной микрофлоры. Однако использовать ее для питья без очистки не рекомендуется – помимо полезных для здоровья минералов, вода из артезианской скважины может иметь высокую концентрацию железа, сероводорода и другие примеси.

Скважина обеспечивает стабильный расход даже в засушливые сезоны и не занимает много места на участке. Среди недостатков: высокая стоимость бурения и зависимость от энергоснабжения – почерпнуть воду ведром вряд ли получится.

Проект водопровода

После того, как определен источник подачи, необходимо сделать проект. Для этого удобно использовать программу Домашний Инженер 3D. Помимо поэтажных планов, она позволяет создавать внутридомовые инженерные сети. При этом не обязательно быть специалистом – достаточно следовать этапам проектирования и подсказкам в меню.

На сайте программы вы можете воспользоваться онлайн-калькуляторами, они помогут отрисовать водопровод в вашем доме правильно:

• калькулятор расхода воды;
• гидравлический расчет по расходу и скорости потока;
• расчет диаметра труб.

Попробуем сделать проект водопровода в частном доме. Рисуем планы и определяем на них положение точек водоразбора.

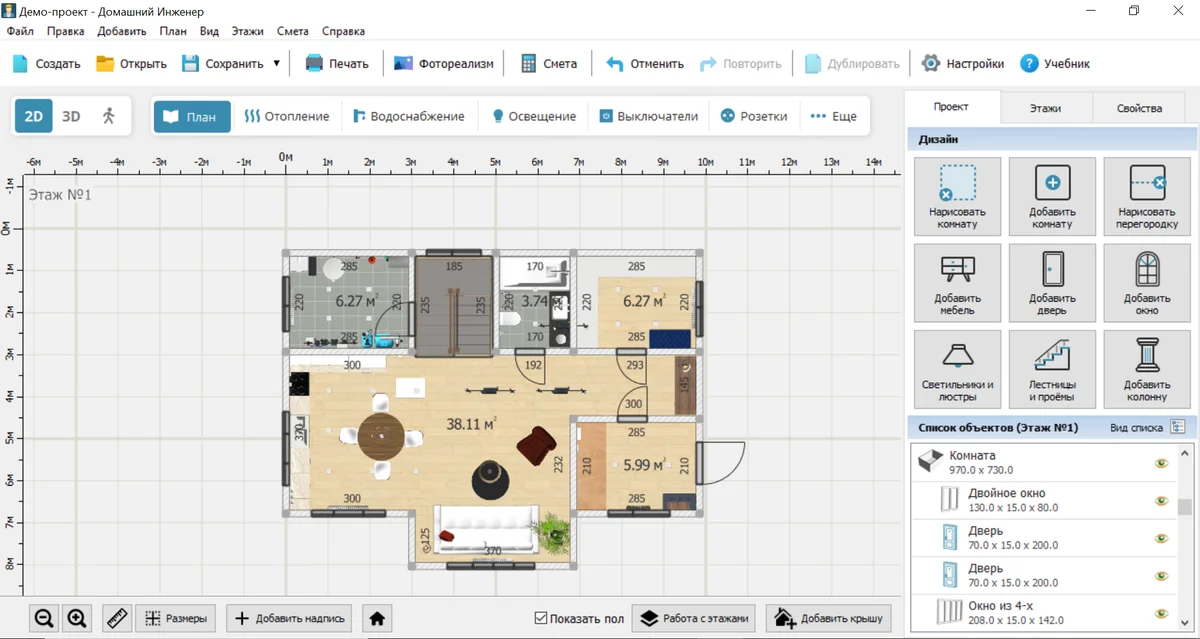

На первом этаже проектируем гостевой санузел, кухню-гостиную и котельную, в которой будет размещаться все инженерное оборудование.

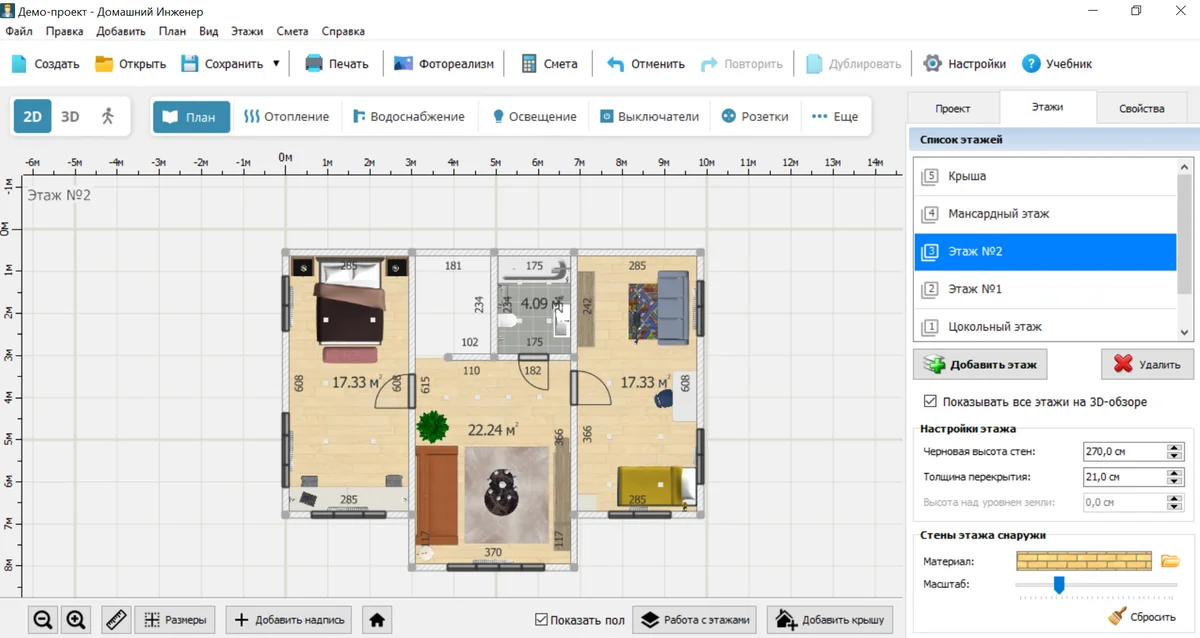

На втором этаже будут две спальни и хозяйский санузел.

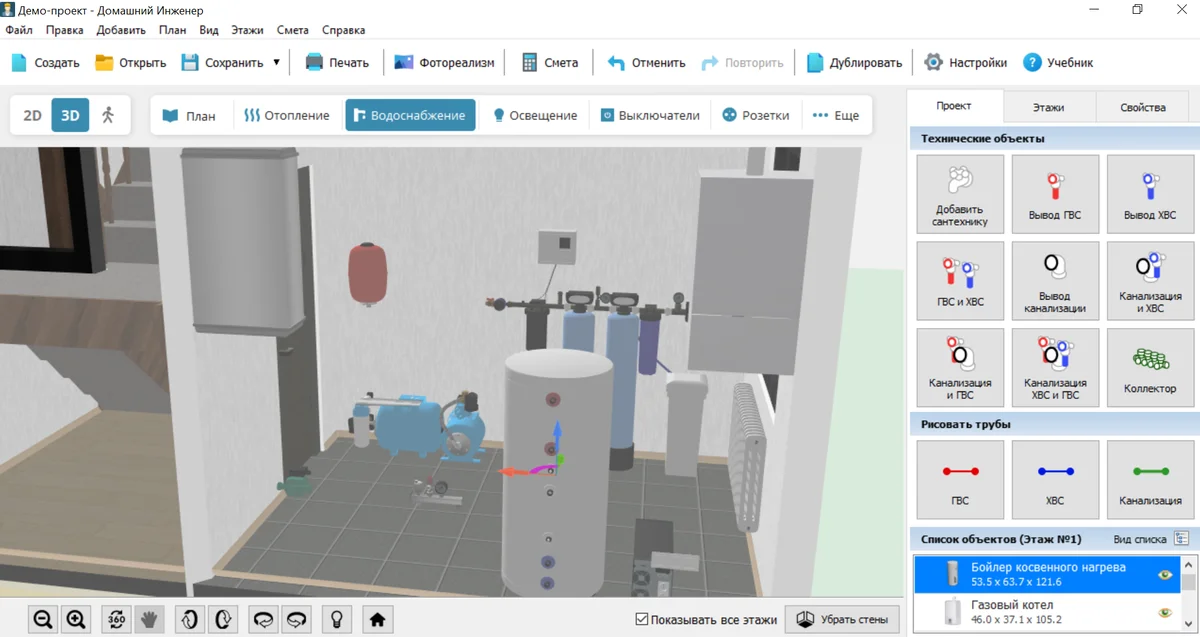

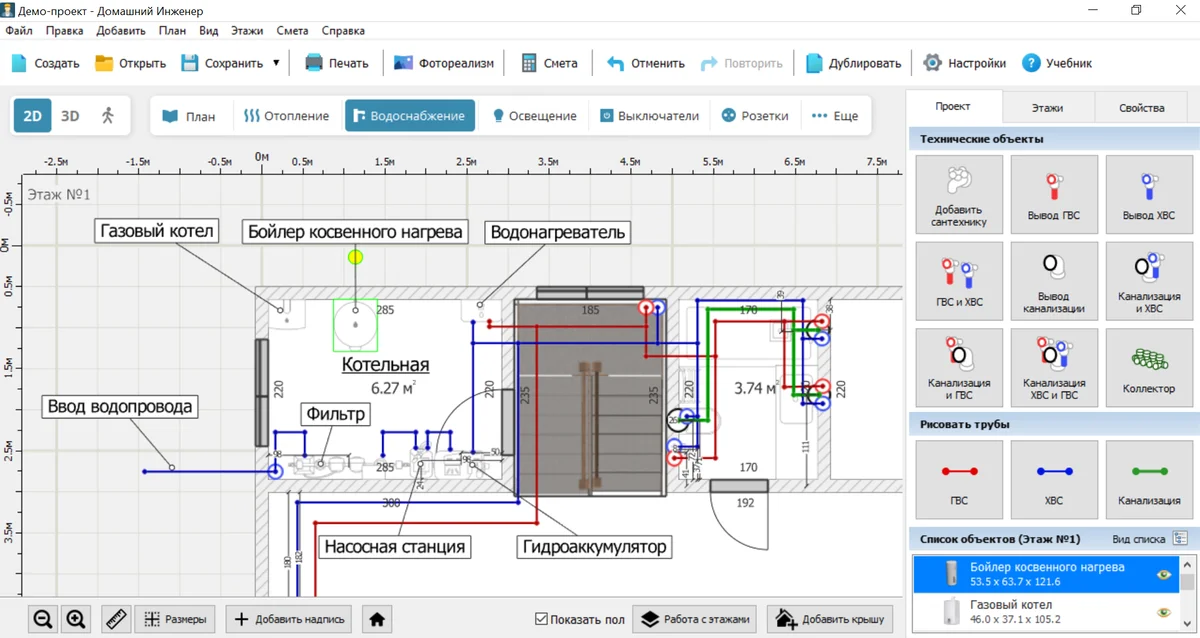

Для отрисовки коммуникаций необходимо перейти во вкладку «Водоснабжение». Ввод будет в котельной. Здесь мы последовательно размещаем оборудование:

• насосную установку;
• фильтры;
• гидроаккумулятор;
• водонагреватель.

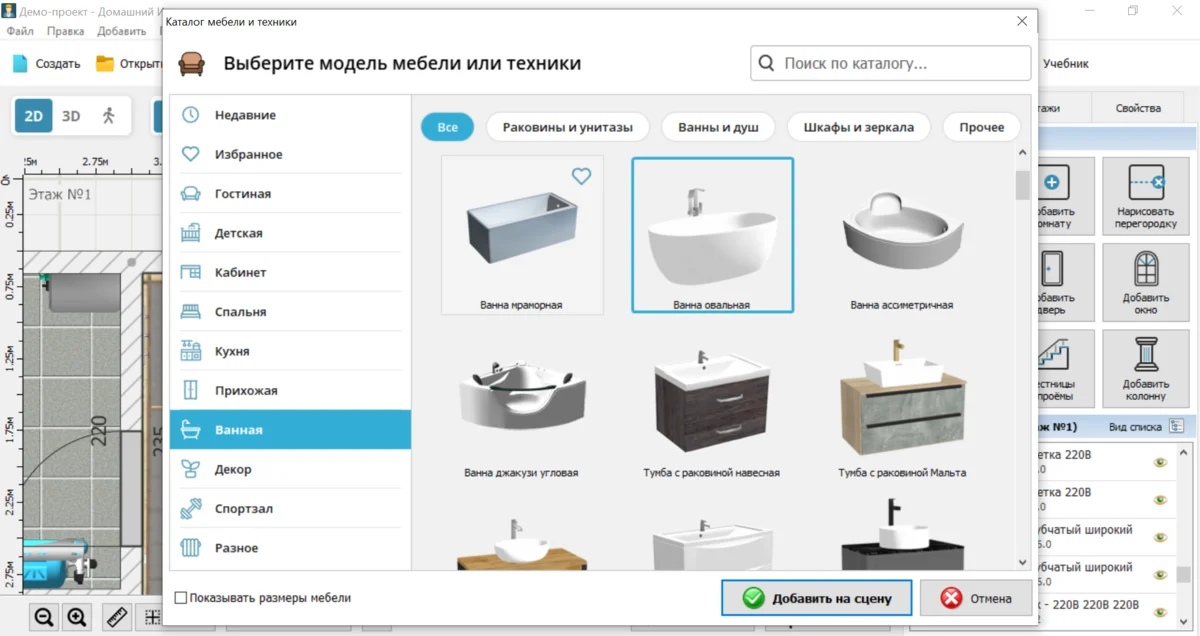

Расставляем сантехнические приборы. В нашем проекте предусмотрено два совмещенных санузла с ваннами, умывальниками и унитазом с инсталляцией. Сантехнику выбираем из каталога программы – он включает десятки наименований. Не забываем про стиральную машину, к ней также необходимо заложить подводку.

Далее чертим разводку. Используем функцию «Рисовать трубы» и соединяем водонагреватель с точками водоразбора на кухне, в санузле, а также с межэтажными стояками.

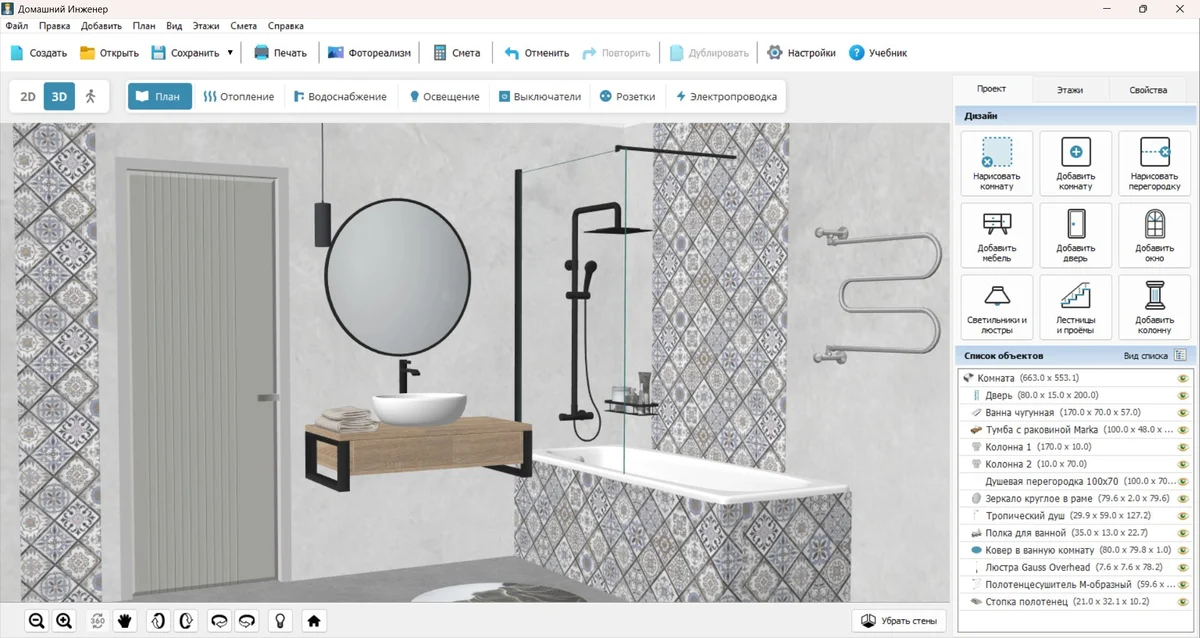

Визуализировать результат позволяют два режима — 3D и прогулка с видом от первого лица.

Завершается проектирование составлением сметы на материалы и работы. Расчет можно выполнить как по отдельным помещениям и системам, так и по всему объекту в целом. Это отличный старт для ремонта и строительства. Скачайте программу Домашний Инженер 3D и разработайте комплексные чертежи сетей!

Как завести в дом воду

Проложить водопровод в частном доме своими руками не так сложно. Для этого необходимо начертить схему разводки, купить материалы и оборудование.

Трубопроводы

Выбор труб зависит от условий эксплуатации и качества источника воды. В дачных коттеджах используют несколько типов:

• Стальные водогазопроводные. Они имеют высокую прочность и способны выдержать давление в несколько атмосфер. Среди недостатков материала – необходимость использования сварочного оборудования при монтаже и склонность к коррозии. На внутреннюю поверхность наносится цинковое покрытие, которое защищает материал от окисления, продлевая срок службы. В загородном строительстве стальные трубы используются в основном для монтажа ввода магистральной сети, т. к. именно здесь требуется высокая прочность.
• Полипропилен – современное решение для системы водоснабжения частного дома. Полипропилен не подвержен коррозии, имеет высокую механическую и химическую стойкость. Трубы легко режутся и соединяются с помощью термосварки. Однослойные марки применяются для монтажа ХВС. Для ГВС и отопления используются многослойные металлопластиковые трубы с армирующим слоем из алюминия. Они имеют меньший коэффициент линейного расширения и практически не деформируются при перепадах температур.
• Медные – самые дорогостоящие по материалу. По этой причине они применяются в основном в частном домостроении. Медь устойчива к коррозии и выдерживает нагрев до 200 градусов. Монтаж выполняется с помощью фитингов или специальной пайки и требует профессионального участия.
• Сшитый полиэтилен – трубы из полимера с особым строением молекул, которое называется сшивкой. Такая разводка долговечна и устойчива к высоким температурам. Ключевое достоинство сшитого полиэтилена – гибкость. Трассы можно прокладывать без использования поворотных элементов, а просто изгибая трубу. Для монтажа применяют специальные компрессионные фитинги с обжимным кольцом и гайкой, которые создают герметичное соединение.

Оборудование

В первую очередь нужны насос или насосная станция:

• Насос погружного типа. Опускается в колодец. Более дорогие модели оснащены автоматикой, защищающей агрегат от перегрева и падения уровня воды.
• Насос поверхностного типа. Устанавливается в помещении и всасывает воду через трубу, опущенную в колодец на улице.
• Насосная станция – водонапорный комплекс, который качает воду из колодца или скважины в автоматическом режиме. Оборудование включает в себя помпу, которая нагнетает давление, автоматику для контроля параметров, а также накопительный бак (гидроаккумулятор) объемом от 20 до 500 л. За счет него поддерживается стабильный напор в системе, снижается износ оборудования, а также создается запас на случай отключения электроэнергии.

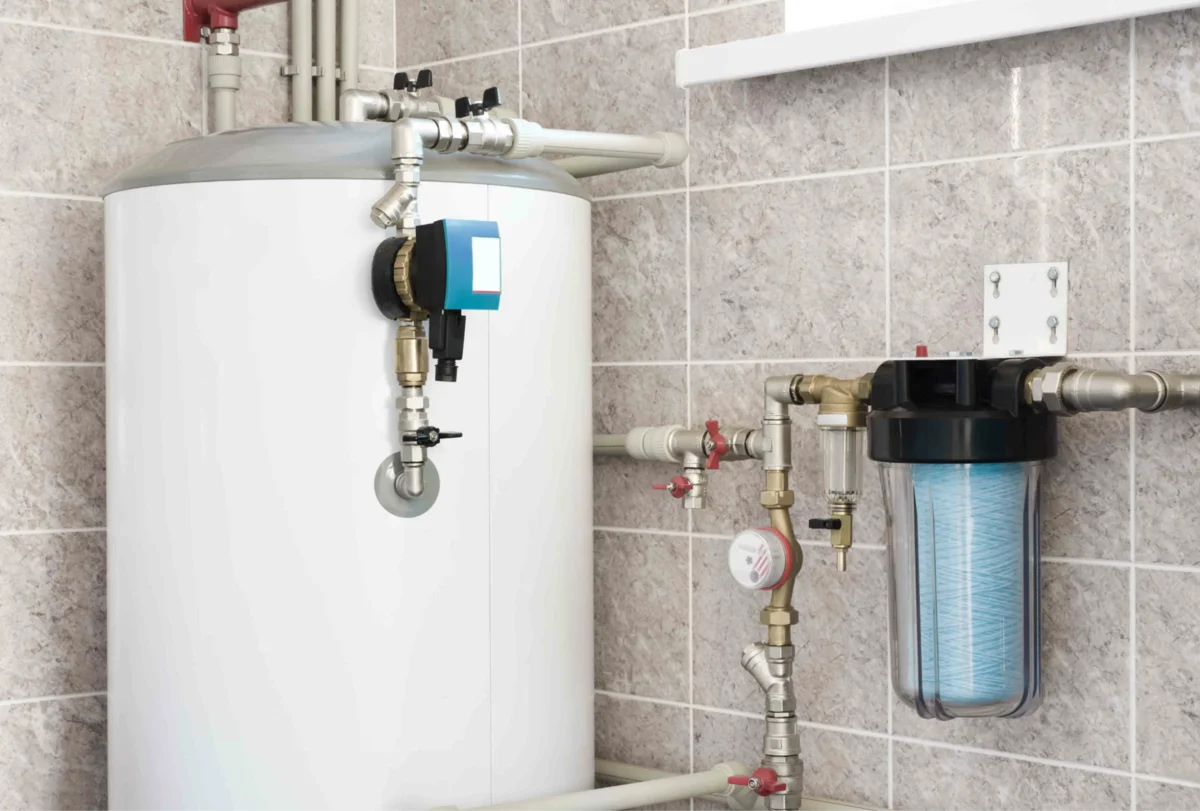

Еще нужна система фильтрации. Она обеспечивает подготовку воды для питья и защищает бытовую технику от накипи и коррозии. Фильтр подбирают с учетом объема потребления и результатов лабораторных анализов. В коттеджах устанавливают многоступенчатые системы: фильтр для механической очистки и отдельные фильтры для водорастворимых и биологических загрязнений.

Наконец, требуется водонагреватель — накопительная емкость для подогрева и хранения воды.

Ввод в дом

Изучаем подробности, как провести водопровод в дом.

Уличная часть трассы прокладывается в траншее между источником воды и наружной стеной дома. Ее глубину выбирают исходя из глубины промерзания. Для прокладки используют ПНД-трубу (полиэтилен низкого давления). Для коттеджа, в котором будет проживать семья из 4 человек, будет достаточно диаметра 32 мм с толщиной стенки 2-3 мм.

Если за городом планируется проживать круглогодично, то трассу можно укладывать без уклона. При сезонном проживании на зиму систему необходимо будет слить, поэтому желательно заложить уклон в сторону колодца.

Ввод в здание выполняют через монолитную плиту или стены подвала. С этой целью на этапе общестроительных работ в конструкции закладывают гильзы. Для ввода в колодец в одном из колец необходимо просверлить отверстие. Через него же можно ввести электрический кабель для подключения погружного насоса.

На трассе наружного водопровода желательно установить обратный клапан, который будет пропускать воду только в одном направлении. Если протяженность участка сети не превышает 20 м, допустимо устанавливать обратный клапан перед гидроаккумулятором. В этом случае вся трасса будет постоянно заполнена, а клапан в любой момент можно будет снять и прочистить.

Разводка по дому

Разводка водопровода в частном доме может быть выполнена одним из трех вариантов:

• Тройниковая (последовательная) разводка. Все точки водоразбора подключаются к центральной магистрали с помощью тройников. Она используется в основном в дачных домиках для сезонного проживания. При одновременном открытии всех кранов давление в трубопроводе падает, и напор в последней точке водоразбора будет слабый. Схема тройниковой разводки отличается простотой монтажа и компактными размерами.
• Коллекторная схема подключения – система, в которой каждый потребитель подключается напрямую к распределительному узлу (коллектору). Эта схема обеспечивает стабильное давление и простоту обслуживания – каждый прибор можно отсоединить без перекрытия магистрали.
• Комбинированная – оптимальное сочетание тройниковой и коллекторной разводки, при которой центральные водопроводные трубы присоединяются к коллектору, а короткие участки прокладываются последовательно. Коллекторное подключение обеспечит равномерное давление в системе, а тройниковая разводка позволит сэкономить на материалах.

Монтаж разводки водоснабжения в частном доме выполняется в несколько этапов:

• Разметка трасс. На стенах отрисовывают направления прокладки коммуникаций с высотными отметками. В каркасных и брусовых коттеджах трассы обычно монтируют открытым способом. В стенах из газобетона укладку трубопроводов можно выполнить в горизонтальных штрабах – это более эстетично смотрится в интерьере.
• Установка коллектора. Как правило, его размещают в котельной, выбирая место максимально близкое к котлу и насосу. Можно спрятать коллектор в нише или сантехническом шкафу. Необходимо предусмотреть по 30 см свободного места с каждой стороны для обслуживания.
• Прокладка труб в соответствии со схемой. Участки последовательно подключают, объединяя в единый герметичный контур с помощью сварки или фитингов.
• Установка сантехприборов, подключение смесителей.

Проверка

После монтажа водопровода необходимо протестировать систему на наличие протечек. Для этого выполняется процесс опрессовки:

• проверяются все соединения и крепления к стенам при открытом способе прокладки;
• трубопроводы заполняются водой, воздух из системы удаляется через воздушные клапаны;
• давление в системе плавно повышается до тестового значения, система выдерживается под давлением не менее 30 минут (показатель давления контролируется манометром);
• в завершении опрессовки производится осмотр системы и устранение выявленных недостатков.

Чек-лист: делаем водопровод в доме

• Выберите источник: центральная сеть, артезианская скважина или колодец.
• Рассчитайте водопотребление в зависимости от состава семьи и количества точек водоразбора. Для вычислений можно использовать онлайн-калькуляторы.
• Подберите насосное оборудование по требуемому расходу.
• Разработайте проекта внутренней разводки системы с использованием простой программы для рисования коммуникаций Домашний Инженер 3D.
• Составьте смету на материалы и работы.
• Выполните обустройство скважины или колодца.
• Закупите оборудование и материалы.
• Смонтируйте трубопроводы и запорные краны в соответствии со схемой разводки водопроводных сетей в доме.
• Завершите установку насосного оборудования.
• Подключите сантехприборы.
• Проложите наружный участок от колодца (скважины) до стены, выполните монтаж насоса.
• Проведите испытание (опрессовку системы), устраните выявленные дефекты.
