Чтобы смонтировать электрику в квартире или частном доме, нужны чертежи и точные расчеты. Проще всего их выполнить в специальном приложении, но сейчас многие из них недоступны в России. В этой статье собрали только продукты, работающие в РФ. Мы протестировали их функционал и свели в единую таблицу. Воспользуйтесь ей, если хотите быстро выбрать софт.
Обзор программ для проектирования электропроводки в доме
Чтобы сделать выбор более удобным, мы отсортировали ПО по уровню сложности. Вначале идут простые продукты для рисования схем проводки, а в конце — инструменты для профессиональных электриков, позволяющие работать с обширными базами компонентов, формировать комплекты чертежей и оформлять документы по ГОСТ.
Домашний Инженер 3D

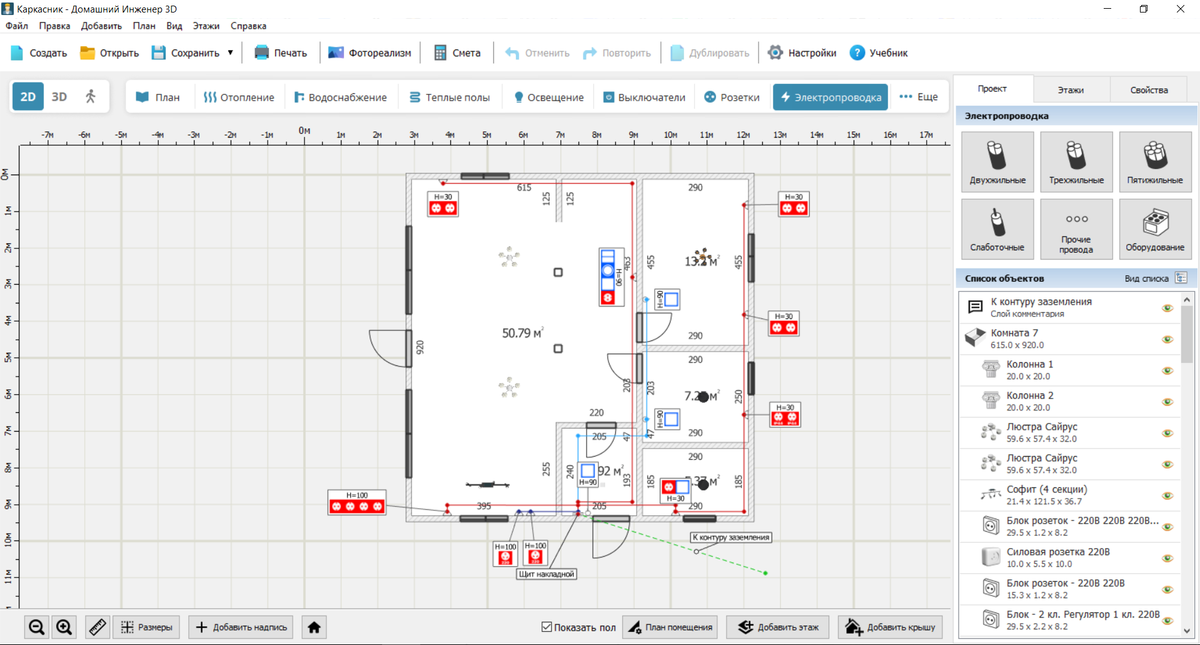

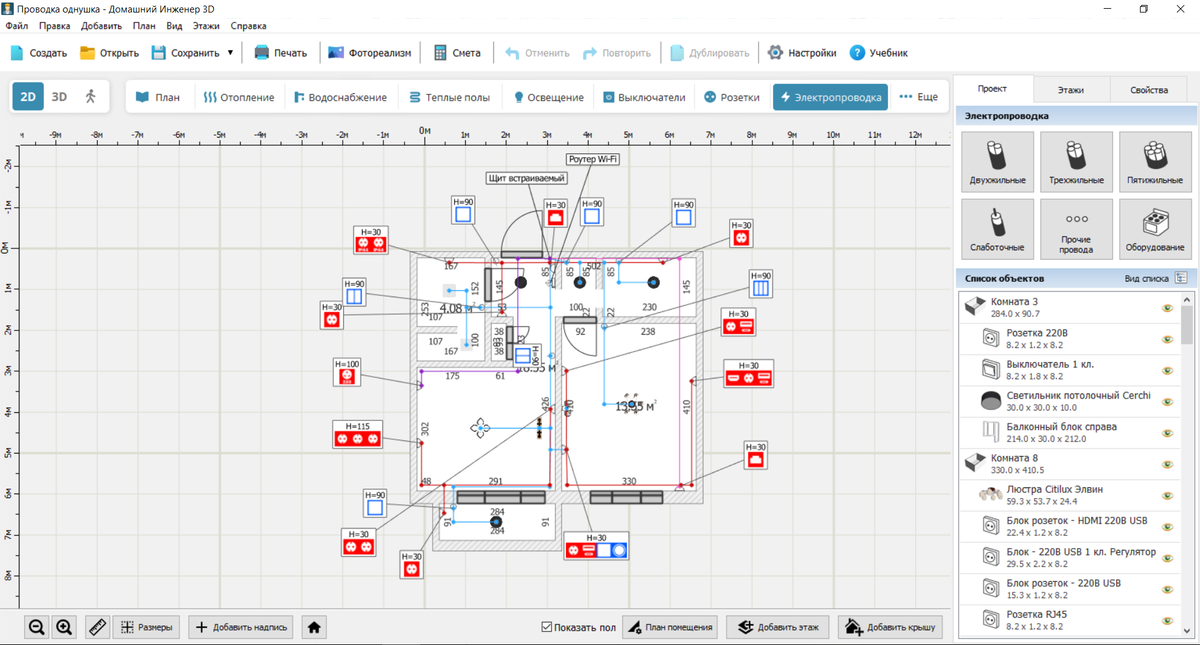

Домашний Инженер 3D — это программа для проектирования электрики в частном доме и квартире, ориентированная на новичков. Она сочетает в себе функции интерьерного планировщика и инструмента для черчения. Пользователь создает модель помещения, размещает стены, двери и мебель, а затем переходит к рисованию коммуникаций. Можно расставить электроприборы на 2D-плане и проложить между ними трассы проводки. Благодаря цветовой маркировке сечений путаницы не возникает. Например, трехжильные провода для освещения обозначаются голубым, а силовые для варочных поверхностей — фиолетовым.
Встроенных расчетов в приложении нет. Но на официальном сайте доступны бесплатные калькуляторы, позволяющие вычислить сечение кабеля, параметры контура заземления, объем потребления энергии и т. д. Их стоит использовать перед тем, как браться за чертеж. Например, прежде чем нанести на лист трассу для питания светильников, полезно определить общую мощность оборудования и подобрать сечение проводника.
Возможности:
- создание 2D-плана и 3D-модели помещения;
- размещение розеток, выключателей и осветительных приборов;
- цветная маркировка трасс по сечениям и типам кабелей;
- 2D-проектирование контура заземления;
- экспорт документов в формате PDF;
- автоматическое формирование сметы.
Плюсы:
- готовый каталог трехмерных моделей щитов, распаечных коробок и других изделий;
- конструктор розеток и выключателей;
- можно добавлять комментарии и аннотации в любых местах;
- подходит для многоэтажных зданий — есть возможность создавать поэтажные схемы;
- доступны не только силовые, но и слаботочные кабели и приборы.
Минусы:
- нужно вручную проверять метраж проводов;
- нет трехмерной визуализации проводки.
Создайте схему электропроводки
своими руками!
Скачайте планировщик сейчас и попробуйте свои силы в проектировании!
sPlan

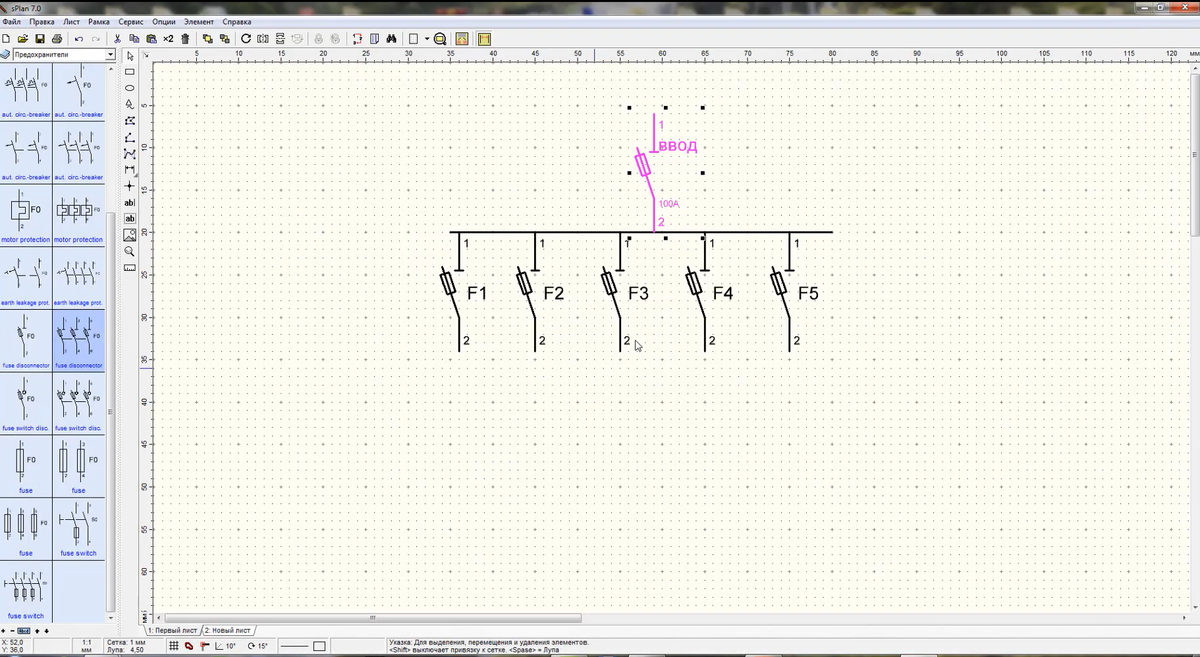

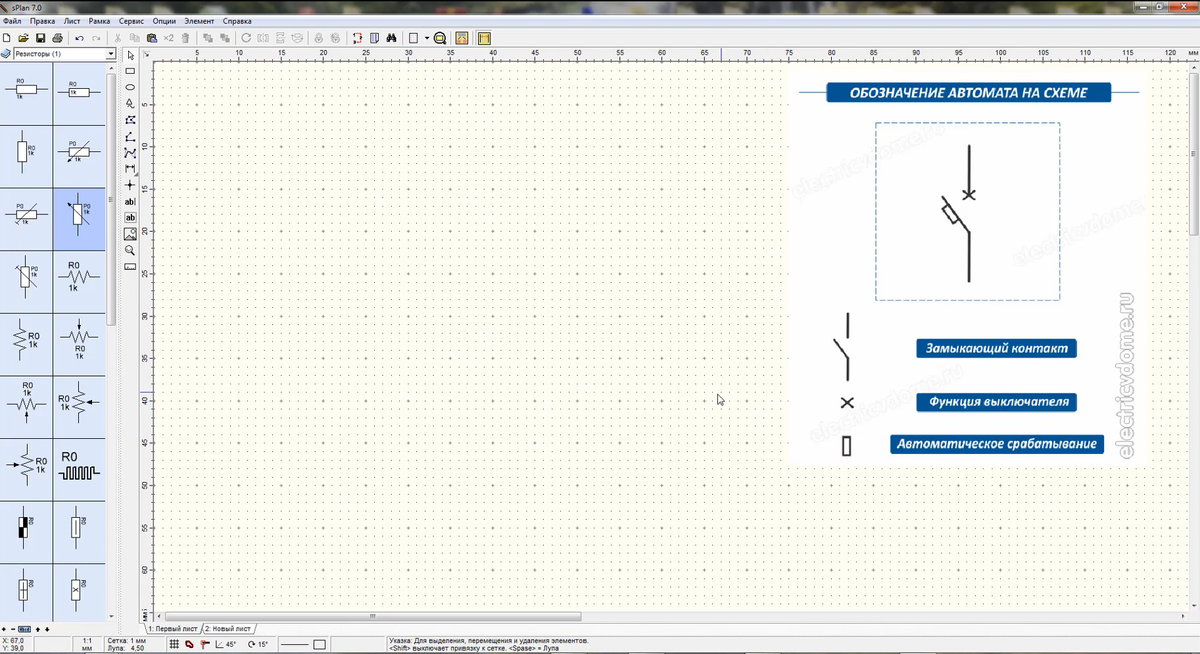

sPlan — несложная программа для проектирования электропроводки в доме и создания принципиальных схем. Она подойдет тем, кому нужно быстро подготовить план щита или отдельного электрического узла без моделирования всего здания. Работа строится вокруг готовых элементов из библиотеки: пользователь размещает обозначения на листе, соединяет их линиями и получает готовый чертеж.
Возможности:
- свободное редактирование условных обозначений;
- импорт новых компонентов из дополнительных библиотек;
- библиотека условных обозначений;
- добавление подписей и комментариев;
- работа с переменными размерами;
- печать и экспорт чертежей.
Плюсы:
- есть настраиваемая система привязок — можно включать и выключать выравнивание по сетке, использовать автоматическое соединение концов элементов;
- система слоев позволяет создать аккуратную электрическую схему;
- занимает минимум ресурсов компьютера;
- можно использовать цветовую маркировку.
Минусы:
- нельзя создать модель квартиры или дома с расположением электрики;
- нет расчета нагрузки на линии;
- в бесплатной версии нет сохранений, импорта и экспорта проектов.
Источник: PDF и документы: Открыть, Создать, Сохранить / RUTUBE
Как сделать заземление в частном доме
Рассказываем про нюансы расчета и монтажа
Читать статьюОнлайн-Электрик

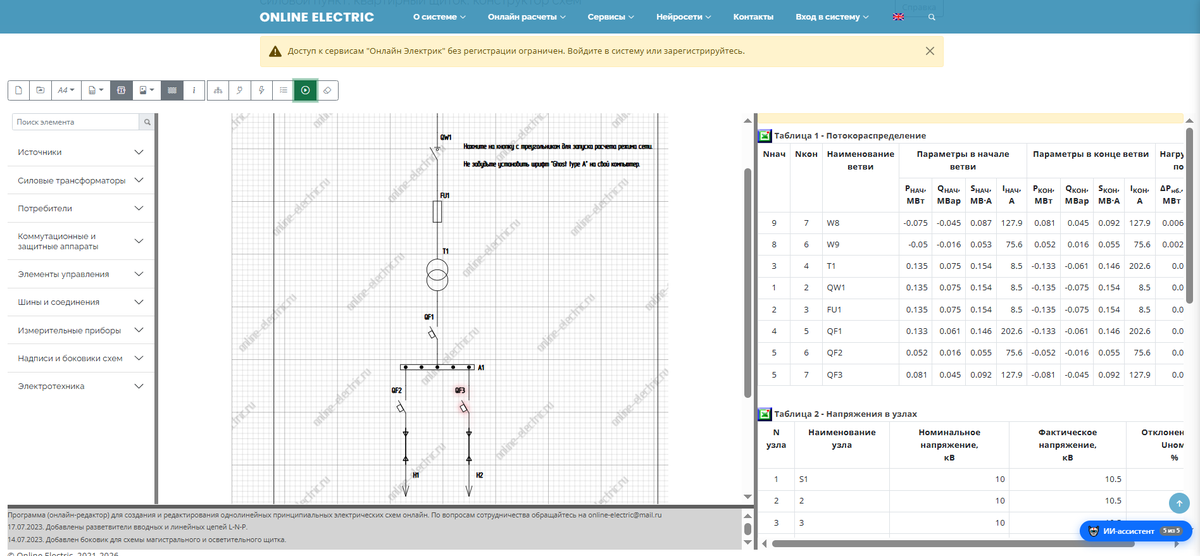

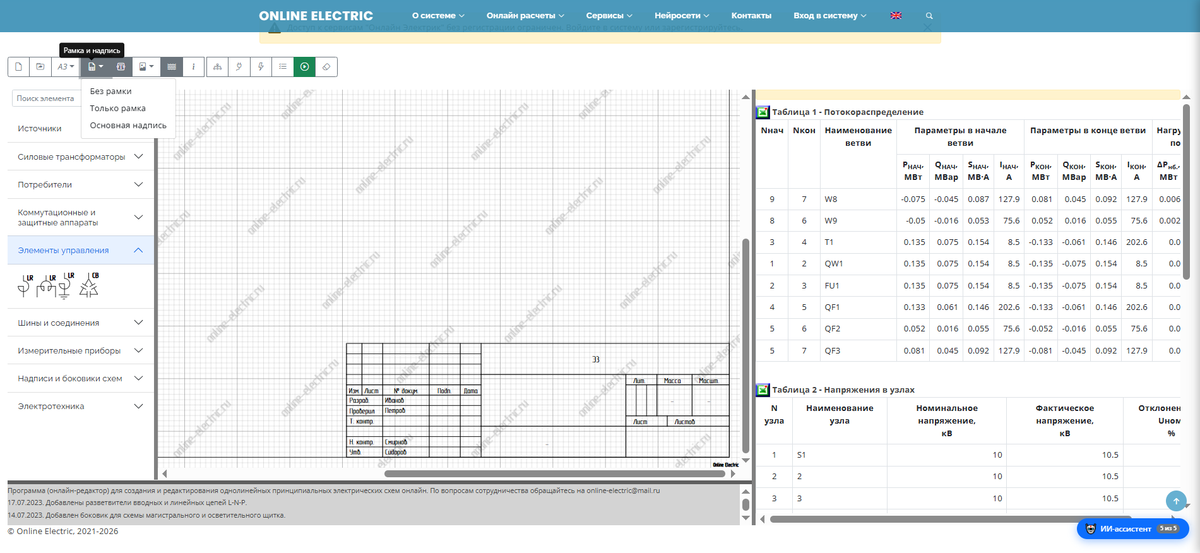

Онлайн-Электрик — это браузерная программа для проектирования электрики в доме. Она подходит для черчения и несложных расчетов. Главное преимущество сервиса — возможность моделировать поведение схемы. Приложение рассчитывает напряжение и мощность в ключевых точках цепи, определяет перегруженные ветки, фиксирует места потери ресурсов и т. д. Все вычисления сводятся в несколько таблиц, которые можно скачать в форматах RTF и CSV.
Возможности:
- размещение компонентов из встроенной библиотеки;
- поиск оборванных соединений;
- импорт планов в формате SVG.
Плюсы:
- работает через браузер без установки приложения-клиента;
- полностью русскоязычное меню;
- все компоненты подписаны и снабжены короткими подсказками;
- подходит для проектирования электрооборудования, разводки трасс и симуляции печатных плат.
Минусы:
- на бесплатном тарифе изображение покрывается водяными знаками;
- возможностей недостаточно для сложных инженерных проектов;
- количество компонентов в базе ограничено, добавлять свои нельзя.
WirDia

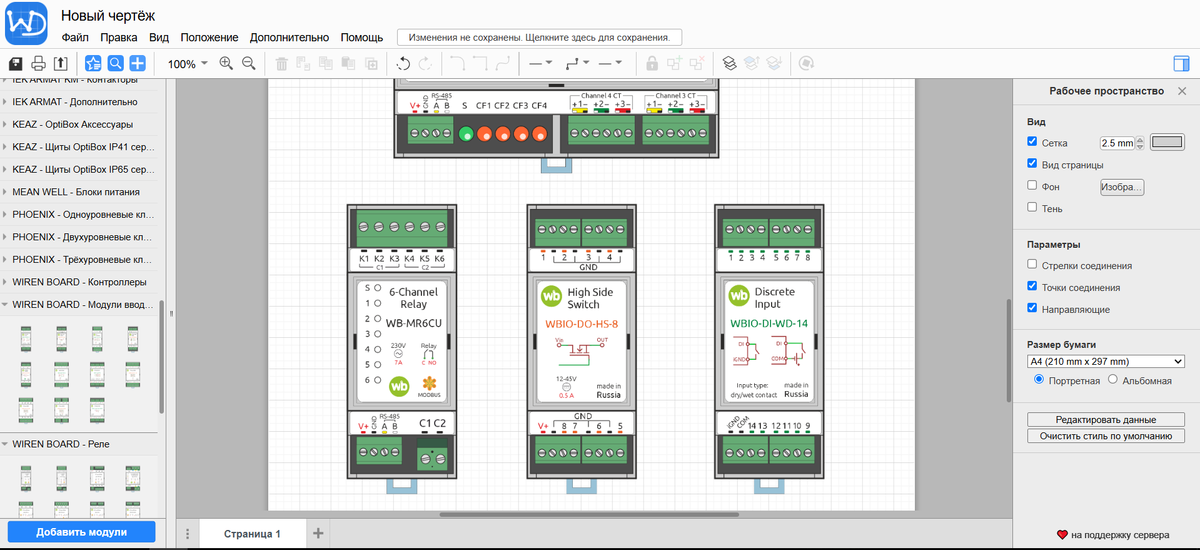

WirDia — это браузерный сервис, который решает сразу три задачи. Тут можно собрать электрощит, оформить план разводки и нарисовать несложное устройство. В базе компонентов есть автоматы, УЗО, рубильники, лампы, диоды, резисторы, выключатели и многое другое. Библиотека настраивается под задачу пользователя — можно отключить неиспользуемые разделы, чтобы не занимать место в левом меню.
Для черчения планировки здесь есть стены, прямоугольные комнаты, двери, изображения бытовой техники и мебели. По сравнению с полноценными интерьерными сервисами компонентов немного, но для базового уровня такого набора оказывается достаточно.
Возможности:

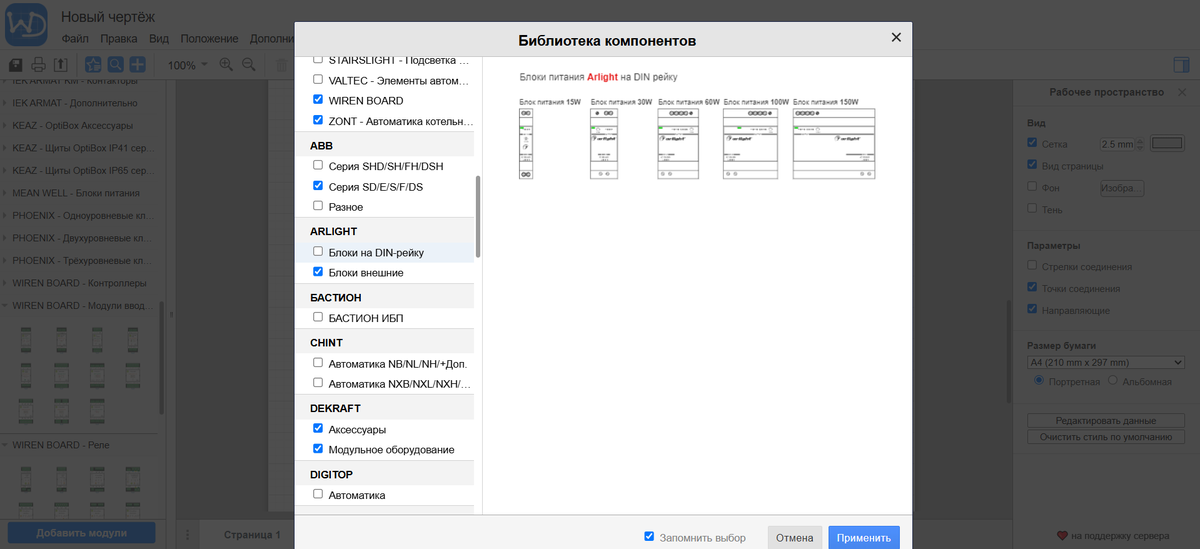

- добавление оборудования от реальных производителей;
- моделирование щитов с учетом расположения реек и модулей;
- формирование списка избранных компонентов;
- импорт собственных библиотек с компьютера и сторонних сайтов;
- редактирование внешнего вида элементов, настройка размеров и цвета.
Плюсы:
- большинство команд выполняются с помощью горячих клавиш, список которых есть в меню;
- подходит для разработки многостраничных документов;
- весь функционал доступен без подписки и регистрации.
Минусы:
- нет 3D-моделирования помещений;
- отсутствует расчетное ядро — нельзя определить нагрузку, подобрать кабель;
- нет инструмента для поиска ошибок;
- сложно оформить документ в соответствии с требованиями ЕСКД и ГОСТ — тут нет шаблонов надписей и нужных шрифтов.
QElectroTech

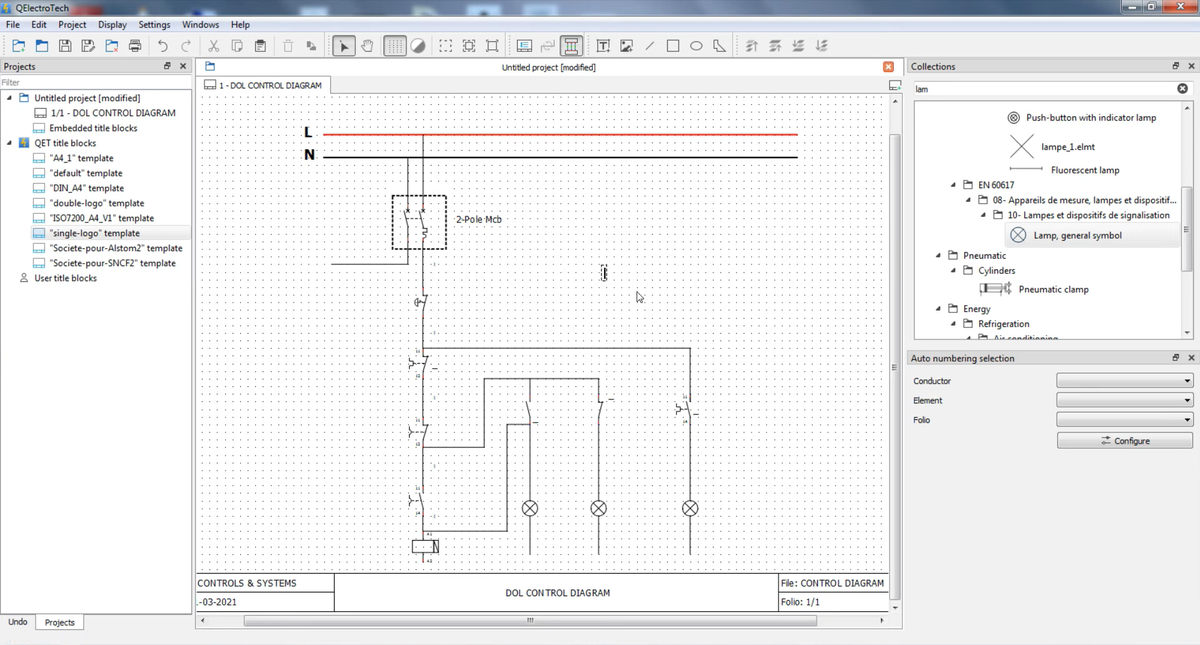

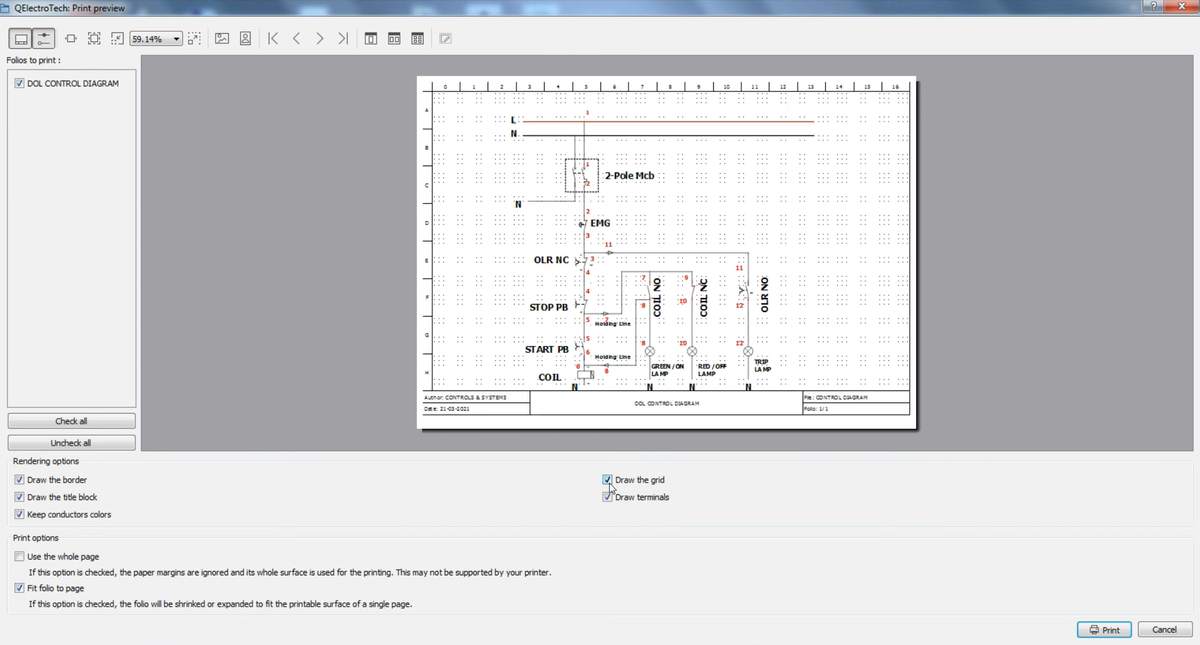

QElectroTech — это бесплатное ПО с открытым исходным кодом для создания схем. Здесь можно сделать подробный план разводки, но чтобы проект был завершенным, понадобится программа для расчета электропроводки в доме — в этом софте нет функций для определения нагрузок или симуляции работы цепей. ПО содержит встроенную коллекцию элементов, которые можно добавлять на рабочее поле через перетаскивание. QElectroTech часто используют для оформления схем управления, автоматики и различных электрических систем.
Возможности:
- работа с каталогом на 8000+ условных обозначений;
- добавление собственных элементов;
- создание многостраничных проектов;
- оформление и настройка основной надписи;
- сборка спецификации со всеми использованными компонентами и их ключевыми параметрами.
Плюсы:
- можно использовать на Windows, Linux и macOS;
- автоматическое соединение элементов проводами;
- экспорт изображений в растровые и векторные форматы — SVG, PDF, PNG, BMP, JPG.
Минусы:
- нет инструментов для рисования стен и планировки квартиры;
- не обладает наглядностью — новичку может быть сложно узнать в условном обозначении реальное устройство;
- полностью англоязычный интерфейс.
Источник: Абстрактная гармония формы на холсте / RUTUBE
nanoCAD Электро

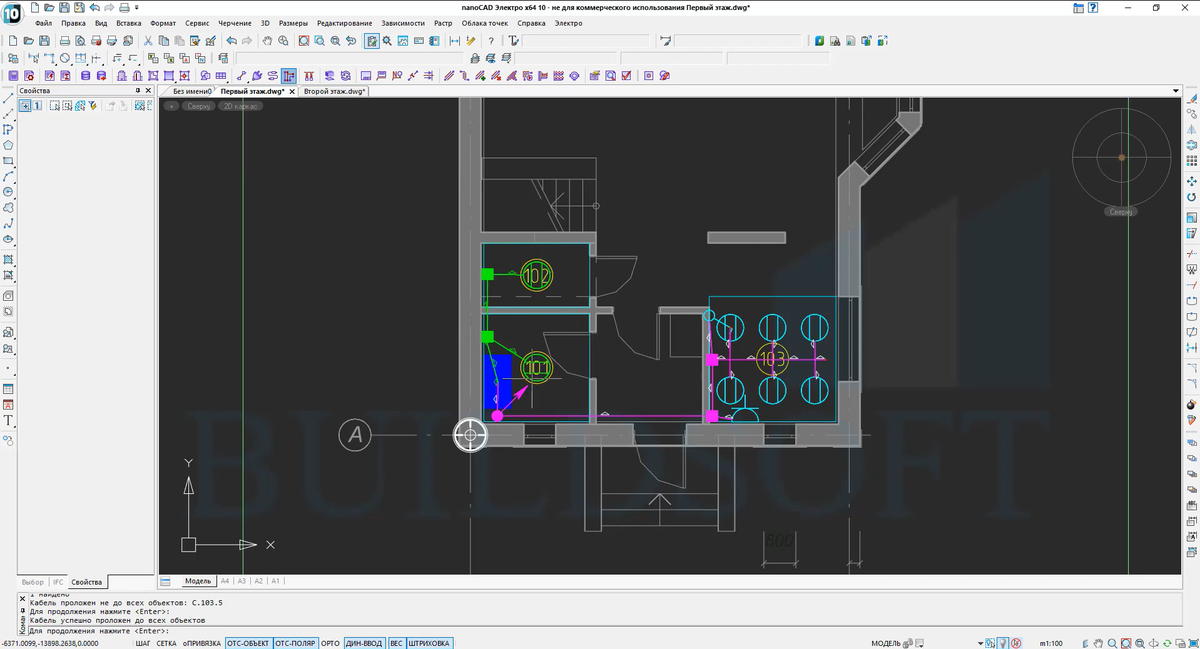

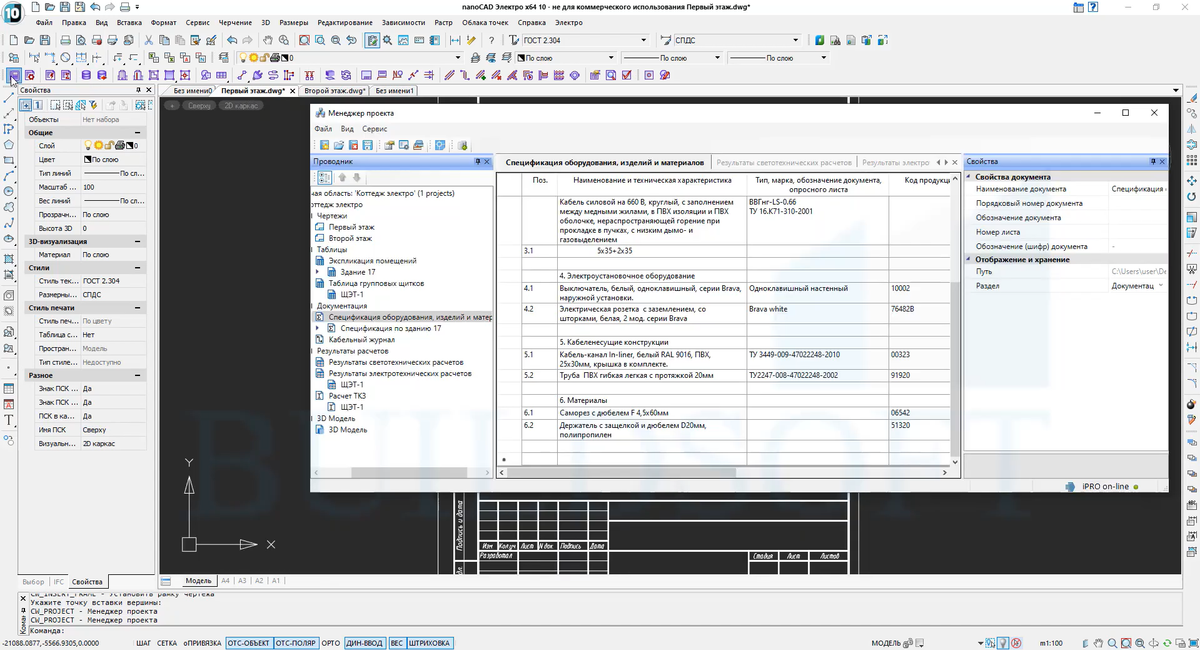

nanoCAD BIM Электро — профессиональная платформа для проектирования проводки. Она рассчитана на инженеров, которые создают документацию для жилых, коммерческих и промышленных объектов. Решение работает на платформе nanoCAD, соответственно, нужно вначале установить базовое ПО.
Софт позволяет не только рисовать планы, но и выполнять инженерные вычисления. В nanoCAD BIM Электро доступны расчеты электрических нагрузок, падения напряжения, токов короткого замыкания, а также инструменты для трассировки кабелей. Проектирование электрики в программе сложно назвать простым из-за перегруженного интерфейса, зато созданная здесь документация полностью отвечает требованиям ЕСКД.
Возможности:
- проектирование внутреннего и наружного освещения;
- автоматическая и ручная расстановка компонентов;
- прокладка кабельных трасс;
- создание однолинейных схем щитов;
- формирование кабельных журналов и спецификаций.
Плюсы:
- помогает выпускать полный комплект проектной документации;
- поддерживает работу с DWG и интеграцию с другими САПР;
- автоматически проверяет корректность проекта;
- в базе есть реальное оборудование от известных российских и зарубежных производителей.
Минусы:
- требует навыков работы в САПР;
- избыточна для ремонта квартиры или небольшого частного дома;
- нужна подписка стоимостью от 71 500 руб. в год — это цена без учета покупки базовой версии.
Model Studio CS Электротехнические схемы

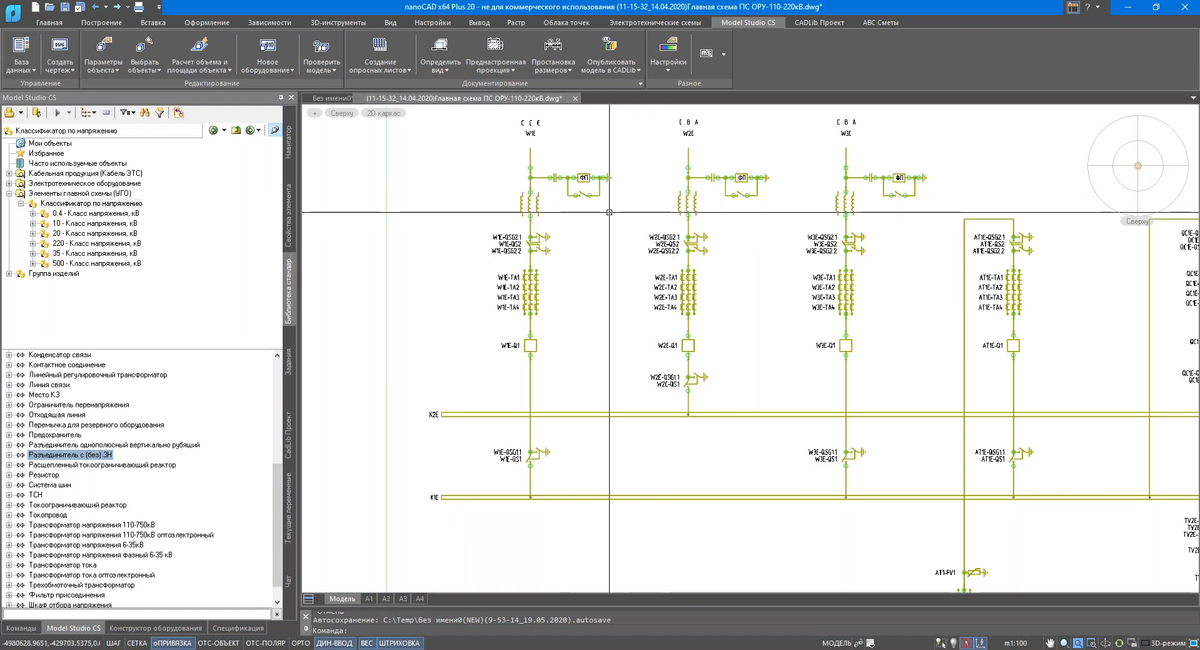

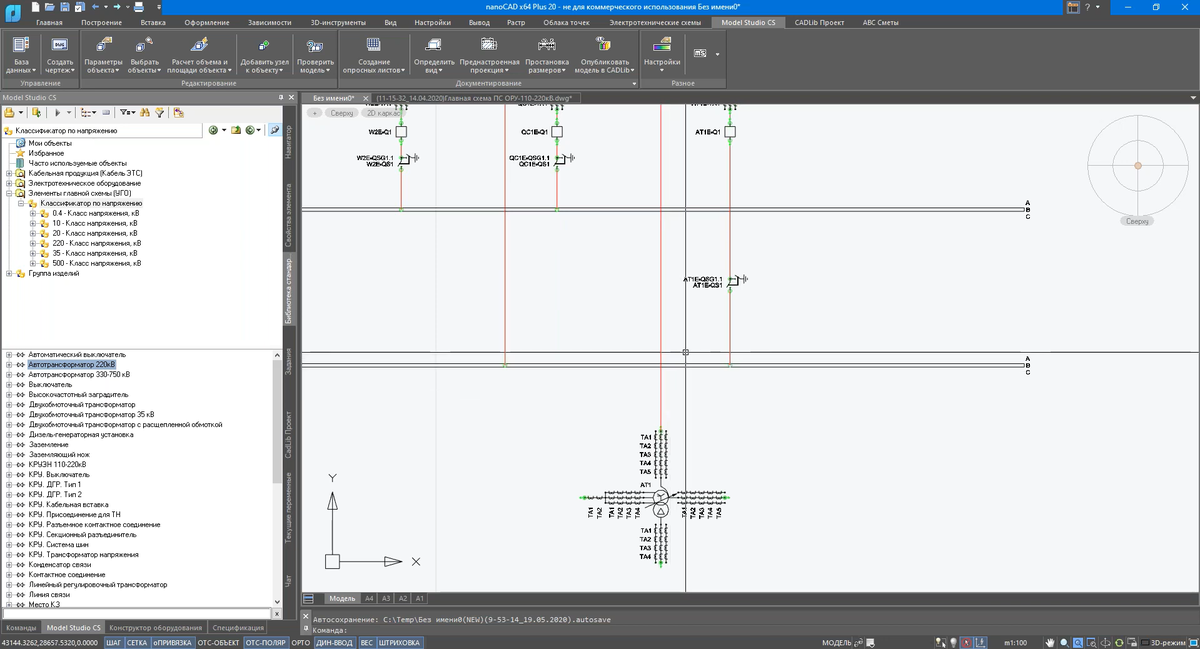

Это профессиональная программа для расчета электрики в доме и разработки полного пакета документации. ПО работает как надстройка над nanoCAD или AutoCAD и приобретается отдельно от них. Софт ориентирован на инженеров, которые создают документацию для больших объектов: жилых комплексов, крупных частных домов, коммерческих помещений.
Главная особенность продукта — автоматизация проектирования. Вместо того чтобы вручную рисовать каждый элемент и заполнять таблицы, пользователь один раз задает данные, а система сама генерирует планы, ведомости и спецификации. Это экономит время и снижает вероятность ошибок при оформлении документации.
Возможности:
- создание любых типов электрических схем, включая принципиальные, однолинейные, кабельные;
- автоматическое соединение элементов линиями с перестроением при перемещении;
- формирование ведомостей, спецификаций и таблиц клемм по настраиваемым шаблонам;
- возможность создания собственных обозначений для нестандартного оборудования;
- экспорт готовой документации в Word, Excel, DWG.
Плюсы:
- полностью соответствует российским нормам и ГОСТ — документация принимается в экспертизе и госорганах;
- все данные интеллектуально связаны — при изменении чертежа автоматически обновляются ведомости и спецификации;
- поддерживает совместную работу нескольких проектировщиков над одним объектом.
Минусы:
- требует серьезного обучения и опыта;
- высокая стоимость — от 18 200 руб. за 3 месяца использования;
- нужен процессор уровня Intel Core i5, от 24 ГБ оперативной памяти и быстрый SSD-накопитель;
- большая часть функционала не пригодится, если вы просто хотите расставить розетки в частном доме.
Источник: nanoCAD / RUTUBE
Сравнение программ для проектирования электрики в помещении
Резюме: какую программу выбрать
Домашний Инженер 3D подойдет тем, кто хочет самостоятельно продумать электропроводку дома. Тут можно работать с планировкой помещения, размещать оборудование, проектировать коммуникации. Это удобный инструмент для простых задач вроде ремонта частного дома.
Если нужно оформить графическую документацию, можно выбрать sPlan, WirDia или QElectroTech. Они подходят для создания чертежей и принципиальных схем, но не выполняют полный цикл проектирования электрики. Например, в WirDia удобно проектировать щиты, однако сервис не сможет помочь с инженерными расчетами.
Для профессиональной работы лучше использовать nanoCAD Электро или Model Studio CS Электротехнические схемы. Для обычного ремонта их возможности будут избыточными, но они пригодятся проектным организациям.
Популярные вопросы читателей
Нет, большинство простых продуктов не дают точного расчета длины кабеля для готового монтажа. Они помогают разместить линии и оборудование на плане, но реальный расход зависит от способа прокладки, запаса кабеля, расположения щита и особенностей помещения.
ПО может помочь распределить нагрузки и заметить очевидные ошибки, но не заменяет электрика. Оно не сможет самостоятельно оценить качество монтажа, состояние проводки и все особенности конкретного объекта.
Некоторые решения позволяют работать с готовыми планами или использовать их как основу для создания проекта. Например, в Домашний Инженер 3D можно загрузить чертеж-подложку и далее работать с ней.
Нет, для базового проекта опыт не обязателен. Простого софта достаточно, чтобы самостоятельно продумать расположение розеток, выключателей и освещения.
