В статье расскажем, как правильно спроектировать теплый пол: какие данные собрать для проектирования, как определить мощность и другие характеристики. Далее поэтапно покажем, как сделать чертежи в программе и разберем ошибки, которые часто допускают новички. В результате у вас на руках останется схема с размерами, обозначениями и маркировкой контуров, которую можно использовать как основу для монтажа.
Зачем нужен проект теплого пола
Даже небольшую систему напольного отопления лучше продумать до покупки оборудования. Проект позволяет:
- определить, где действительно требуется обогрев, а какие участки можно оставить холодными;
- рассчитать тепловую мощность и подобрать параметры оборудования;
- распределить площадь между несколькими контурами;
- заранее выбрать место для коллектора и проложить к нему магистрали;
- определить расход материалов.
После заливки стяжки изменить трассу уже сложно, поэтому решения лучше принять заранее.
Сбор исходных данных
До расчетов подготовьте план здания и соберите наиболее важные сведения:
- высота потолков, расстояние от чернового пола до порога дверей;
- назначение помещений и значения комфортных температур;
- расположение и размеры наружных стен, окон и дверей;
- состав пирога кровли;
- высота цоколя и наличие утепления в нем;
- этаж и конструкция перекрытия;
- материалы внешних стен;
- тип напольного покрытия;
- предполагаемый источник тепла и параметры теплоносителя;
- наличие других отопительных приборов.
Для отопления частных домов особенно важны данные о наружных стенах и климате. От них зависит расчет теплопотерь, а значит, и требуемая тепловая мощность.
Считайте не всю площадь комнат. Из нее нужно исключить зоны, где трубы не планируется прокладывать: под кухонными модулями, ванной, душевой кабиной. При этом обычную мебель убирать из вычислений не следует, иначе будет нельзя сделать перестановку.
Если в проекте предусмотрена заливка полусухой стяжки толщиной от 70 мм, я бы однозначно рекомендовал водяной теплый пол. Даже при использовании электрического котла такая система может быть экономичнее в эксплуатации.
Дело в том, что стяжка работает как теплоаккумулятор. Она накапливает тепло и постепенно отдает его в помещение, поэтому котел может периодически отключаться, а пол при этом продолжает обогревать дом.
Что касается электрических теплых полов, то они чаще всего используются не как основной источник отопления, а для дополнительного комфорта. Например, чтобы по плитке в ванной или на кухне было приятно ходить босиком. Обычно речь идет о кабельных системах, которые укладываются непосредственно в слой плиточного клея.
При этом электрические теплые полы могут потреблять достаточно много электроэнергии, особенно если использовать их постоянно и на большой площади. Соответственно, ежемесячные расходы на отопление могут заметно увеличиться.
Это подтверждается и нашей практикой. У нас были клиенты, которые в отдельных помещениях отказались от водяного теплого пола и решили вместо него установить электрический. Позже, когда они начали отключать электрический подогрев, разница в ежемесячных платежах за электроэнергию оказалась весьма ощутимой.
Поэтому, если мы говорим о полноценном отоплении частного дома, я бы рекомендовал водяной теплый пол. А электрический имеет смысл использовать локально, в отдельных помещениях, где нужен дополнительный комфорт.
Расчет теплого пола
Перед тем как сделать проект теплого пола, изучите нормативы. В первую очередь это СП 60.13330.2020 «Отопление, вентиляция и кондиционирование воздуха» и ГОСТ 30494-2011 «Здания жилые и общественные. Параметры микроклимата в помещениях».
Например, в ГОСТе указано, что для жилых комнат в холодный период оптимальная температура воздуха составляет 20–22 °C. Вы можете задать свои требования к микроклимату, но в таком случае придется еще тщательнее проводить расчеты, следить за плотностью укладки и т. д. Кроме того, при работе по ГОСТу можно брать готовые решения из чужих проектов и адаптировать их для себя.
Определяем тепловую нагрузку
Сначала вычислите, сколько тепла требуется каждой комнате. В Приложении А к СП 60.13330.2020 есть подробная инструкция, как это сделать вручную. Но можно упростить задачу, воспользовавшись бесплатным онлайн-калькулятором. Введите в него информацию о кратности воздухообмена, климате, потерях через стены и т. д. Для индивидуальных жилых домов требования к вентиляции приведены в СП 55.13330.2016, а расчеты систем отопления и вентиляции выполняют с учетом положений СП 60.13330.2020.

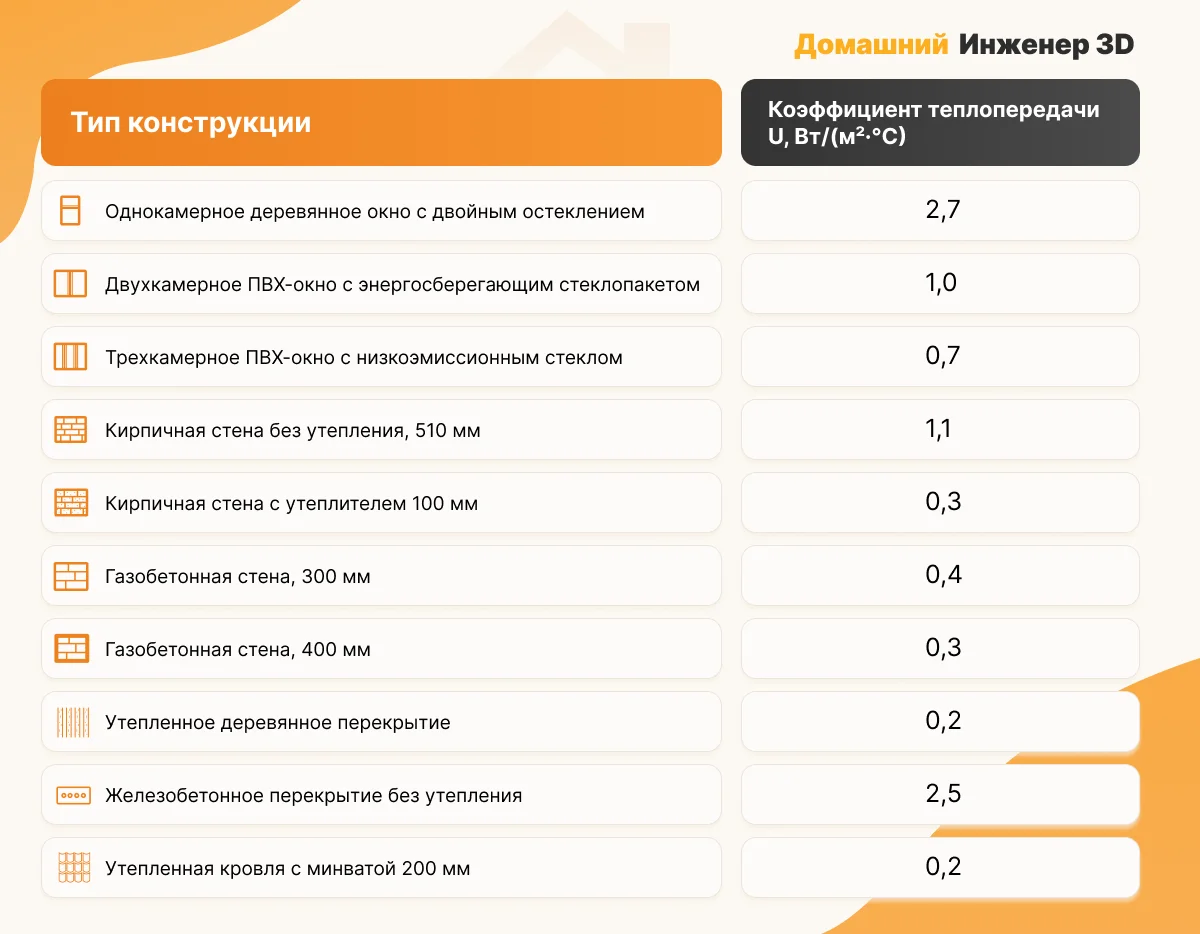

Наиболее сложный для определения параметр — коэффициент теплопередачи. Он показывает, сколько тепла уходит через квадратный метр стены, окна, пола или крыши. Его значение найдите в таблице, вот пример для нескольких типов конструкций.
Приведенные значения являются ориентировочными. Для точного расчета специалисты смотрят на характеристики конкретных материалов и конструкций здания.
В результате калькулятор выдаст расчет мощности и теплопотерь. Максимальная теплоотдача зависит от температуры теплоносителя и ограничений выбранного покрытия: например, плитка и керамогранит хорошо передают тепло, а для ламината нужно убедиться, что конкретный материал совместим с системой напольного отопления.
Если значение слишком большое, придется дополнительно использовать радиаторы. То есть если калькулятор выдал 10 кВт, а в здании всего 40 м², то большую часть мощности придется «добирать» за счет батарей.
Определяем полезную площадь
Из общей площади помещения выделите участок, на котором будет выполняться укладка. Чтобы определить его, сделайте простой план квартиры или дома. Отметьте на нем:
- большие шкафы;
- кухонный гарнитур;
- ванну и душевую кабину;
- сантехнические приборы;
- другие зоны, где укладка не нужна.
Выбираем шаг укладки
Шаг — это расстояние между соседними витками трубы. Обычно его выбирают из ряда стандартных значений: 100, 150, 200 и 250 мм. На его размер влияют:
- Тепловая нагрузка. При большой нагрузке расстояние обычно уменьшают до 100–150 мм, чтобы увеличить тепловой поток и обеспечить равномерный прогрев поверхности. В хорошо утепленной комнате с небольшой нагрузкой его можно увеличить до 150–200 мм.
- Результаты гидравлического расчета, если он проводился. Стремятся подобрать длину контуров так, чтобы потери давления оставались в допустимых пределах для выбранного насоса и коллектора. На практике для бытовых систем часто ориентируются примерно на 20 кПа для одной петли, но точное значение зависит от параметров оборудования и схемы подключения.
- Температура теплоносителя. Чем она выше, тем реже можно укладывать нитки.
- Диаметр и материал коммуникаций. Трубы большого диаметра требуют больший радиус изгиба, поэтому придется увеличивать шаг. А материал труб напрямую влияет на удобство монтажа. Например, металлопластиковые трубы лучше держат форму, поэтому их можно укладывать плотнее, чем полиэтиленовое решение.
- Конструкция стяжки. Если она хорошо утеплена, зазоры можно увеличить — бетон остывает медленнее и дольше удерживает тепло.
Определяем количество контуров
Длину трубопроводов предварительно можно оценить по формуле:
L ≈ S / h + Lподв
где:
- L — ориентировочная длина;
- S — полезная площадь укладки;
- h — зазор между трубами в метрах;
- Lподв — длина подводки от коллектора и обратно.
Например, при 12 м² и 200-мм шаге потребуется примерно 60 м коммуникаций, но к ним еще нужно добавить подводящие участки и запас. Он нужен, чтобы огибать колонны, ниши и другие препятствия. Без него есть риск, что трубопровод закончится за пару метров до коллектора.
Для труб диаметром 16 мм обычно используют контуры порядка 80–100 м. Это значение может корректироваться в большую или меньшую сторону в зависимости от теплопотерь. Если расчетная длина получается слишком большой, разделите помещение на два или несколько контуров. Каждый из них подключите к отдельному выходу коллектора и обособьте на чертеже. Петли должны быть примерно равны между собой, так их будет проще балансировать.
На наш взгляд, самый правильный и универсальный вариант укладки водяного теплого пола — это «улитка». При такой схеме подающая труба чередуется с обратной, благодаря чему тепло распределяется по поверхности пола более равномерно.
При укладке «змейкой» теплоноситель постепенно остывает по мере прохождения контура, поэтому в начале трубы пол может быть теплее, чем в конце. Однако такая схема тоже имеет свои преимущества. Например, ее удобно использовать в небольших или узких помещениях, где уложить «улитку» сложнее.
Комбинированная раскладка применяется, когда необходимо учитывать особенности помещения. Например, возле наружных стен или больших окон можно предусмотреть более интенсивный обогрев, а в остальной части комнаты использовать стандартную схему.
Но если говорить о большинстве помещений частного дома, мы отдаем предпочтение именно «улитке», поскольку она позволяет добиться наиболее равномерного прогрева пола.
Где разместить коллектор теплого пола
От места установки зависит качество распределения теплоносителя, доступность оборудования и длины подводящих участков. Коллектор должен стоять так, чтобы до всех комнат можно было проложить короткие магистрали. Поэтому чем ближе к середине дома будет расположено место подключения, тем лучше. В любом случае помните о максимальной длине петли: не больше 100 м для 16-мм трубы и 150 м для 20-мм.
Инструкция по проектированию теплого пола в Домашнем Инженере 3D
Домашний Инженер 3D — это программа для самостоятельного проектирования инженерных систем: отопления, водоснабжения, электрики, вентиляции. Она поддерживает одно- и многоэтажные здания, позволяет работать с водяными и электрическими системами. Планировки отображаются в 2D и 3D, можно экспортировать чертежи в PDF.
Рассмотрим по этапам, как правильно сделать проект теплого пола в частном доме.
Этап 1. Создайте план дома

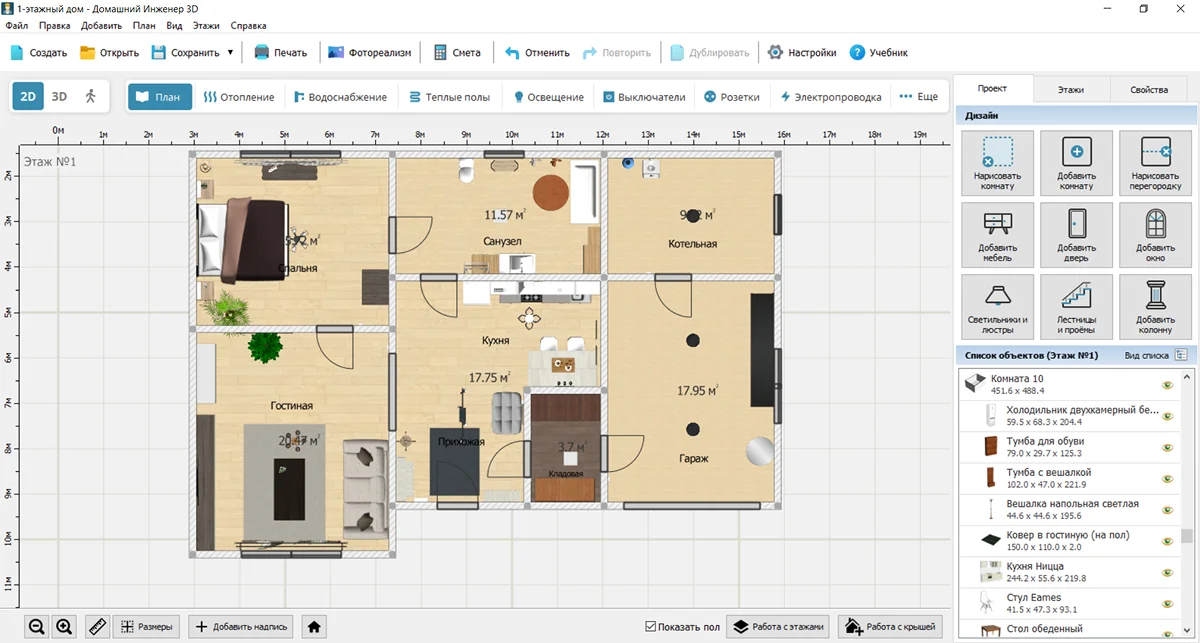

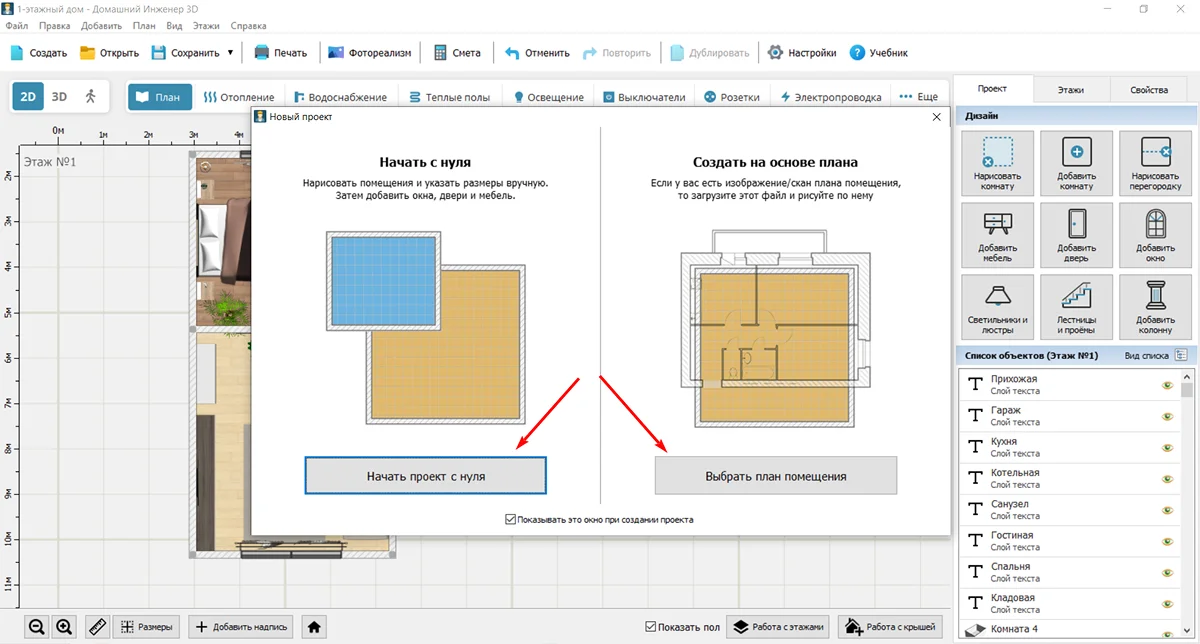

Запустите программу и выберите «Начать проект с нуля». Для построения наружных стен используйте «Нарисовать комнату». Если готовый чертеж уже есть, можно выбрать режим «Выбрать план помещения» и загрузить его в качестве основы.
Укажите масштаб по известному размеру стены. После этого добавьте внутренние перегородки, окна и двери. При необходимости создайте дополнительные этажи.
Этап 2. Расставьте мебель и сантехнику

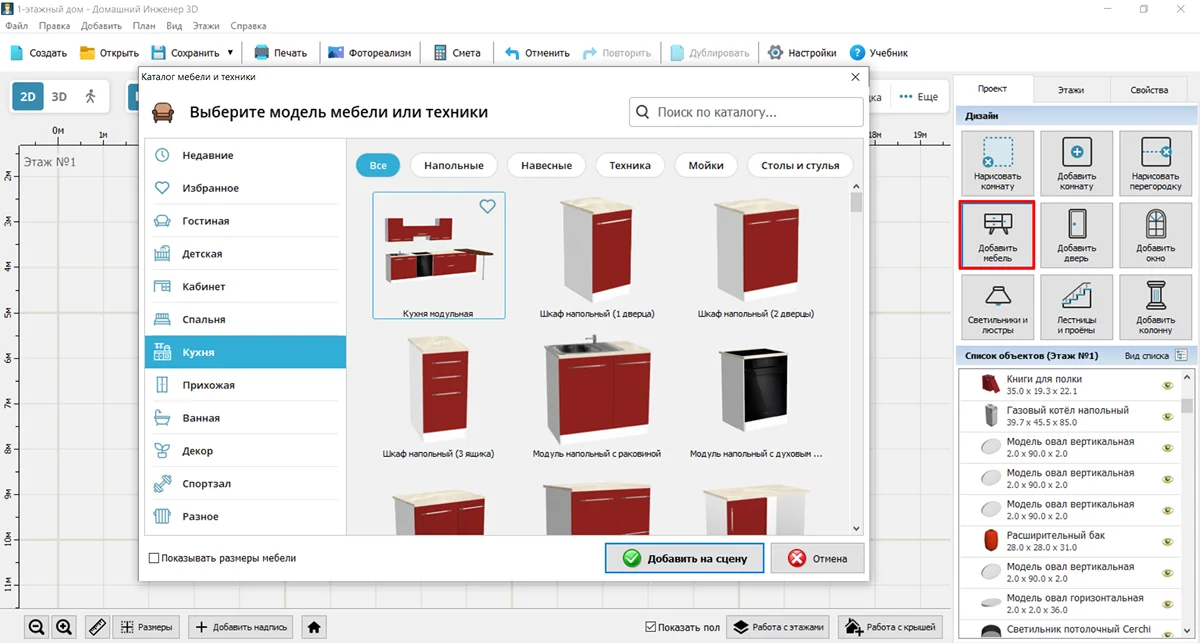

Разместите на плане крупные предметы: кухонный гарнитур, шкафы и т. д. Все это находится в каталоге программы. Если сначала нарисовать трубы, а предметы добавить позже, часть контура может оказаться неиспользуемой.
Этап 3. Уложите напольное покрытие

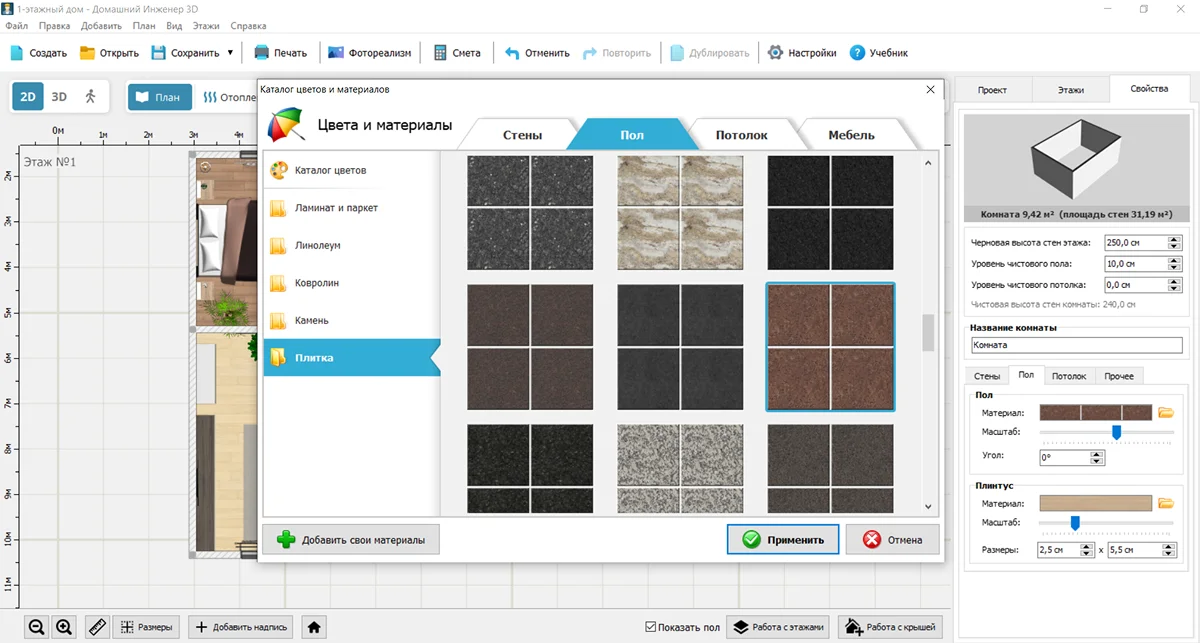

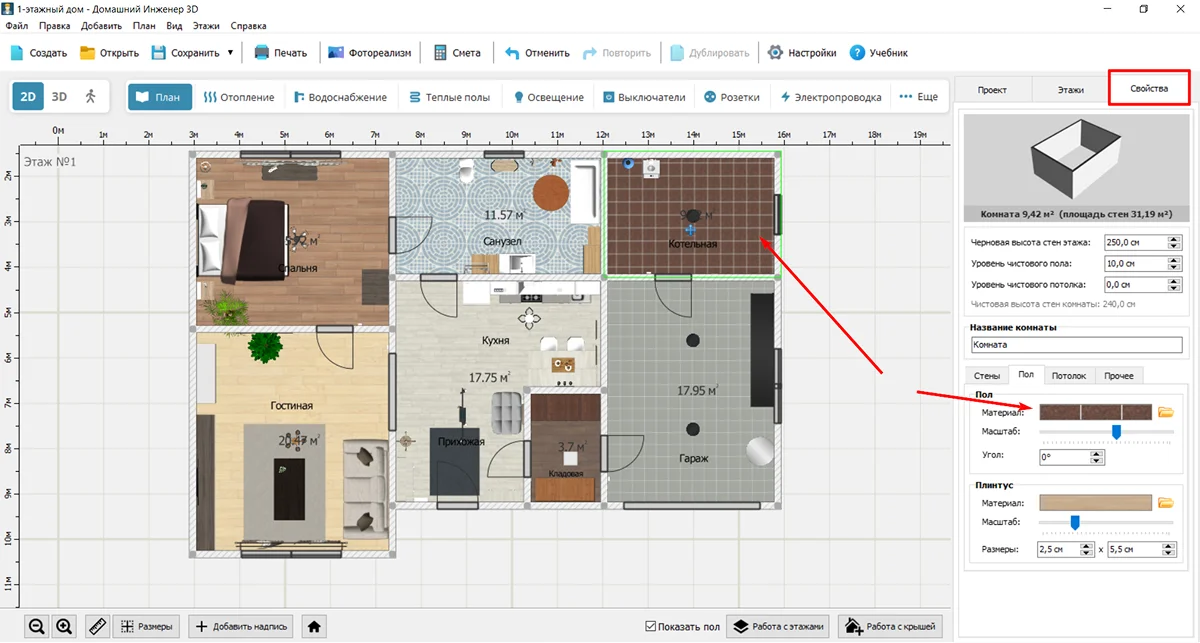

Выделите помещение и откройте вкладку «Свойства». Выберите материал покрытия для конкретной комнаты. Это важно для расчета: плитка и керамогранит передают энергию лучше, чем материалы с большим тепловым сопротивлением. Для ламината, паркета, виниловых и других покрытий дополнительно проверяйте ограничения производителя по максимальной температуре.
Этап 4. Добавьте коллектор и оборудование

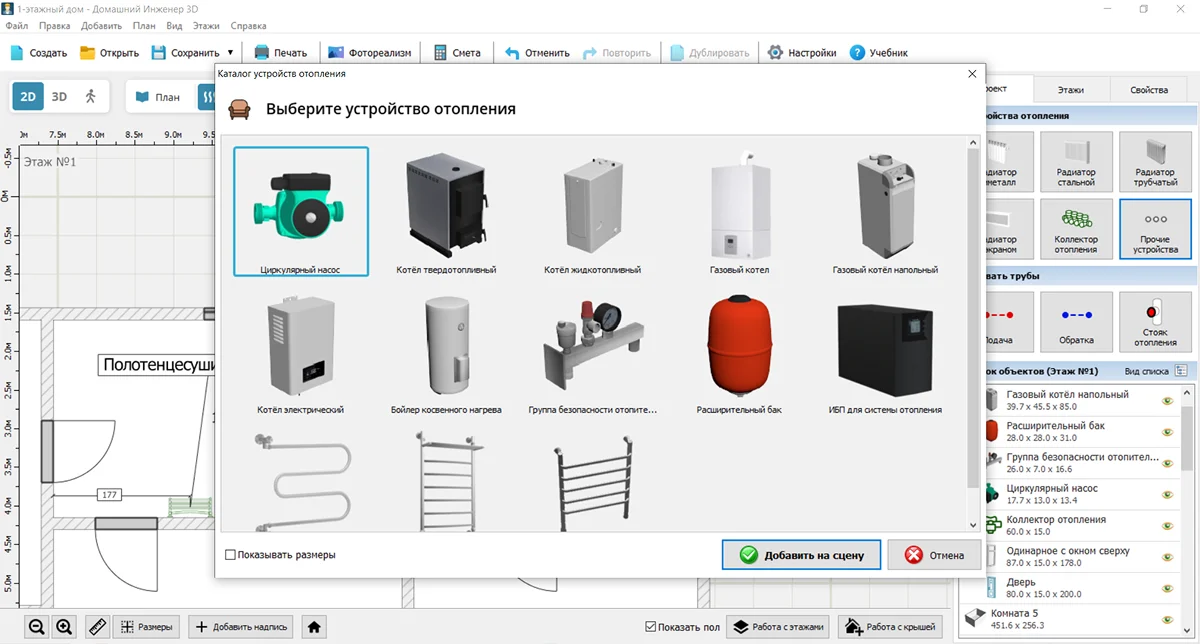

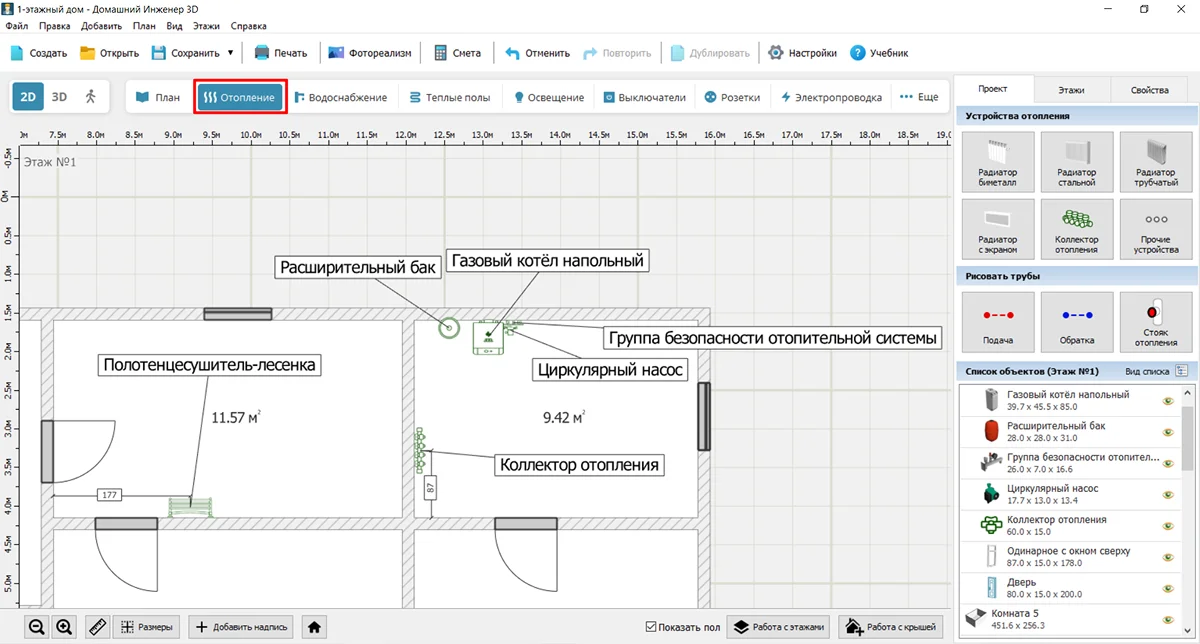

Перейдите на вкладку «Отопление». Разместите гребенку в выбранной точке — например, в котельной или техническом помещении. Туда же добавьте котел, насос и другие элементы системы. В программе также можно разместить батареи и связать напольное отопление с радиаторным.
Коллектор лучше поставить до рисования контуров: тогда подводящие магистрали сразу можно вести к реальной точке подключения.
Как спроектировать водяное отопление
Разбираемся в особенностях водяного отопления и составляем план в программе.
Читать статью
Этап 5. Определите зону укладки

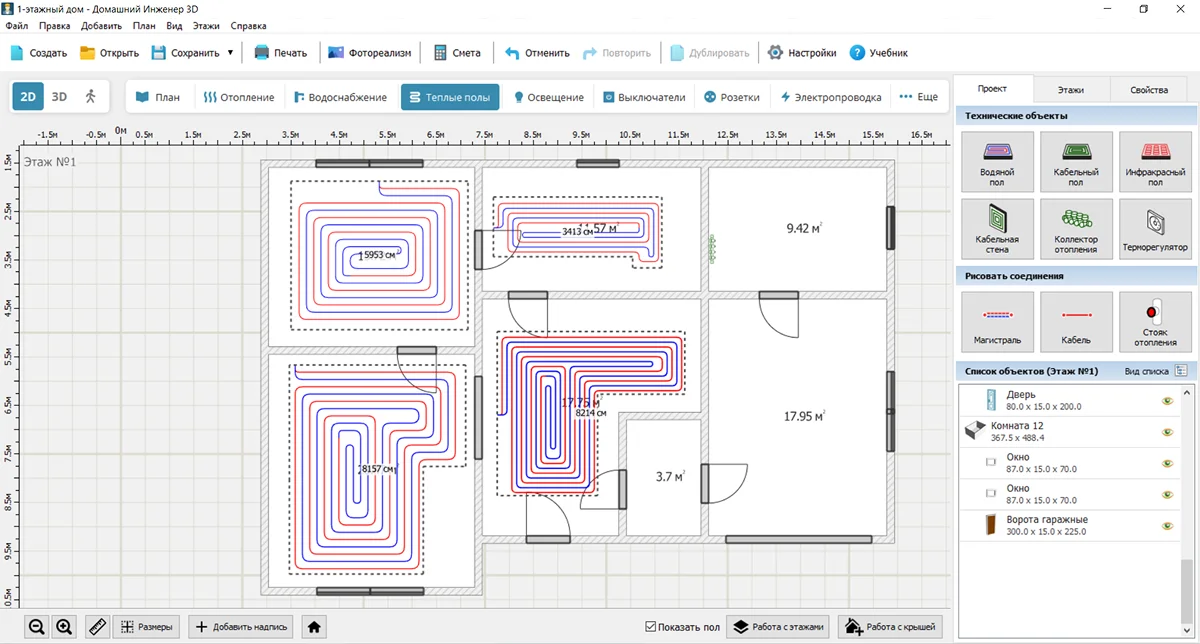

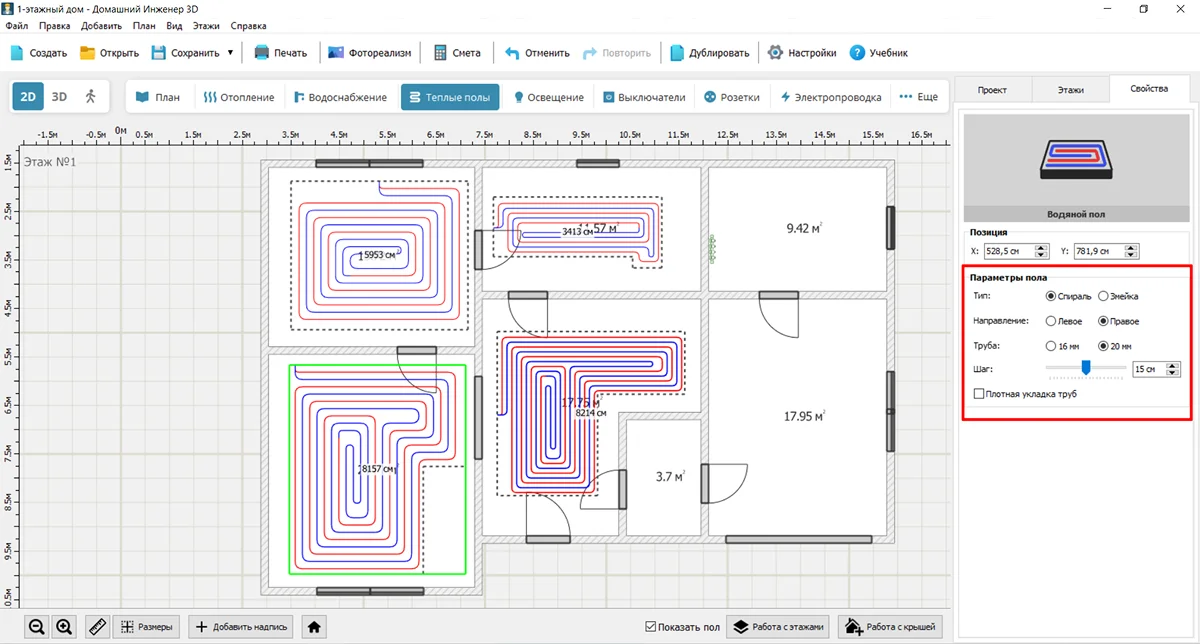

Перейдите на вкладку «Теплый пол». Для каждой комнаты определите границы монтажа. Исключите из плана водяного теплого пола зоны, в которых обогрев не требуется. После определения участка программа построит схему укладки труб. По умолчанию софт предлагает «спираль», но в свойствах можно выбрать «змейку», изменить шаг и диаметр труб.
Этап 6. Проложите магистрали

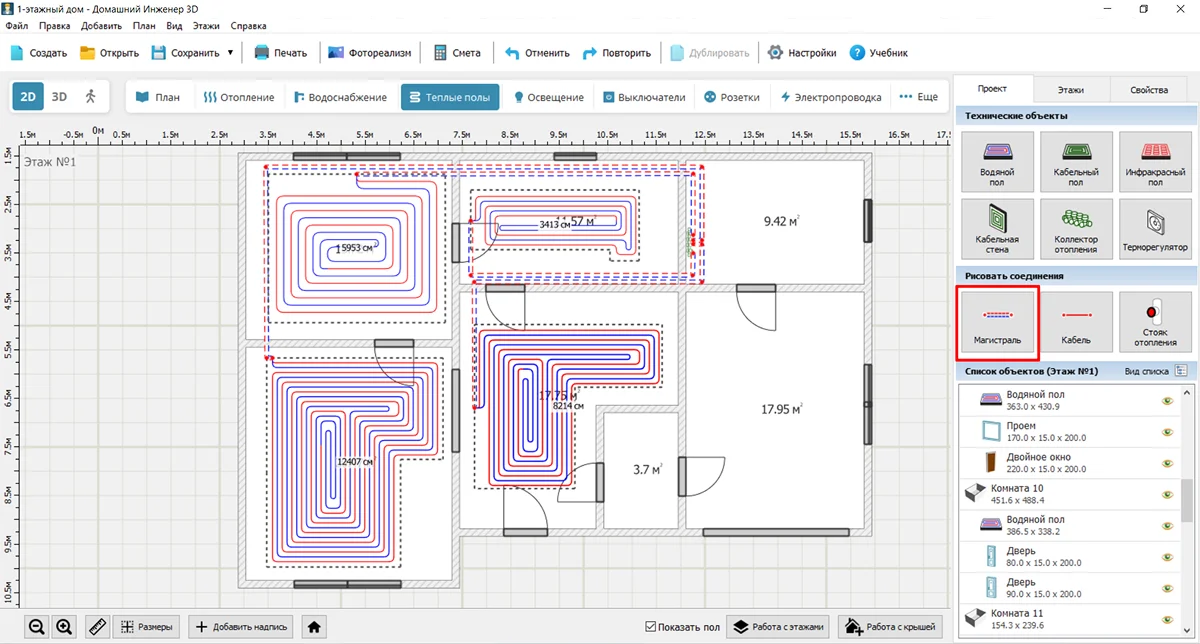

Начертите магистральные участки от гребенки к контурам. Если в доме будут использоваться радиаторы отопления, проверьте, что схемы не конфликтуют между собой. Также убедитесь, что длина контуров не превышает 80–100 м — она указывается в центре каждой петли. Если больше — дробите большие зоны на несколько маленьких или увеличивайте шаг.
Этап 7. Сформируйте смету

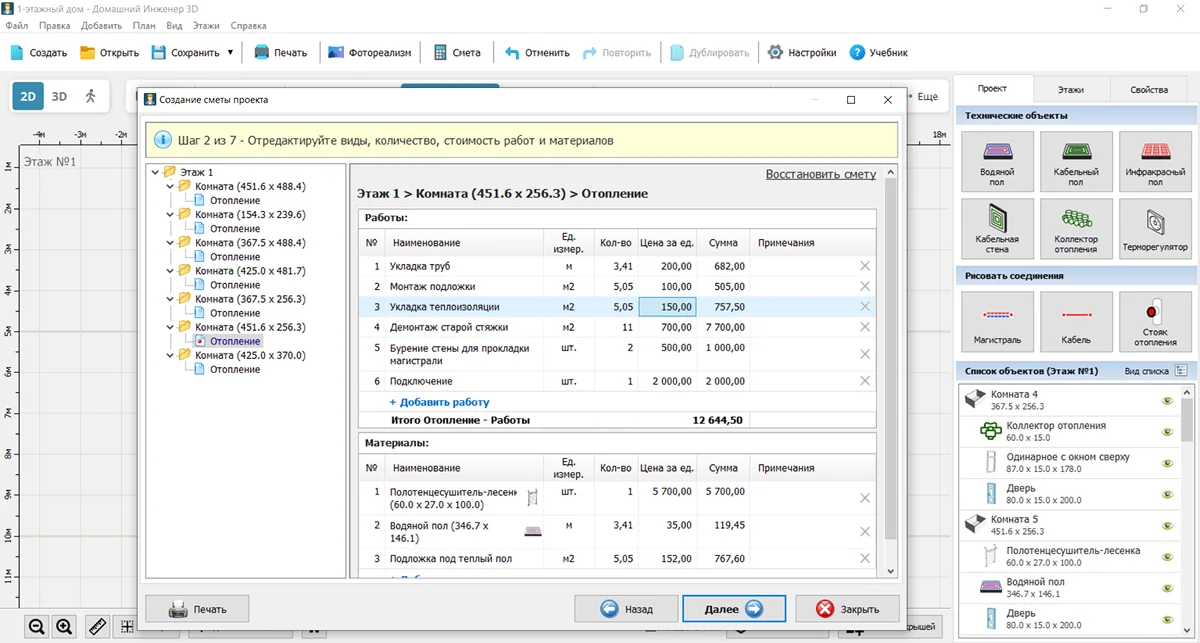

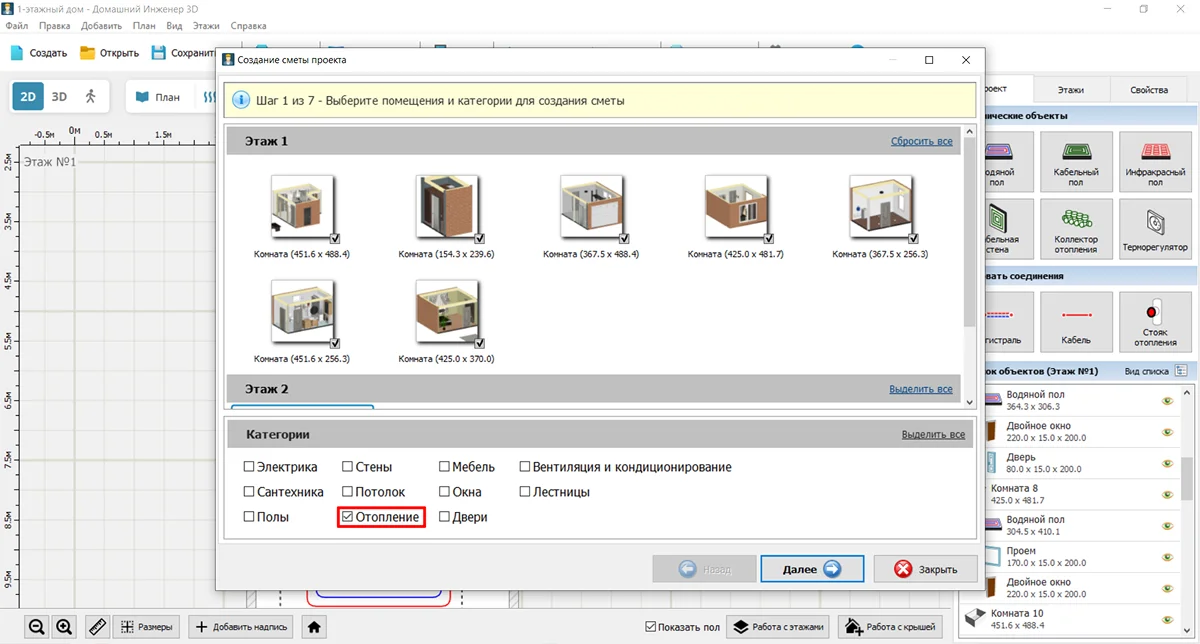

На последнем этапе проектирования откройте меню «Смета». Программа автоматически собирает использованное оборудование и материалы. Список редактируется. Добавьте в него расценки, чтобы получить расчет стоимости всей системы. Готовую смету экспортируйте в PDF.
Как показывает практика, проект водяного теплого пола отдельно обычно не делают. Чаще всего он разрабатывается вместе с общим проектом отопления и других инженерных систем.
При этом есть уже устоявшаяся практика укладки труб. Например, вдоль наружных стен или панорамного остекления обычно предусматривают шаг 100 мм между витками трубы, поскольку эти зоны требуют более интенсивного обогрева. В основных помещениях чаще всего используют шаг 150 мм, а в спальнях можно предусмотреть 200 или даже 250 мм. Если теплопотери помещения невелики, этого вполне достаточно для поддержания температуры.
Что касается самого проекта, одна из его основных задач — точно рассчитать количество трубы, необходимое для укладки контуров теплого пола во всех помещениях. Это существенно влияет на стоимость материалов. Также важно правильно определить длину контуров и распределить их по помещениям, чтобы система работала равномерно.
Если говорить об электрических теплых полах, то здесь отдельный проект, как правило, не требуется. При покупке достаточно предоставить поставщику размеры помещения и указать, где планируется укладка. Специалисты самостоятельно рассчитают необходимую площадь обогрева, подберут мощность и количество нагревательных элементов.
Поэтому в случае с водяным теплым полом я бы рекомендовал делать проект в составе общей системы отопления, а для электрического в большинстве случаев достаточно грамотного подбора оборудования у поставщика.
Спроектируйте теплый пол до начала монтажа
Скачайте Домашний Инженер 3D и продумайте прокладку труб самостоятельно!

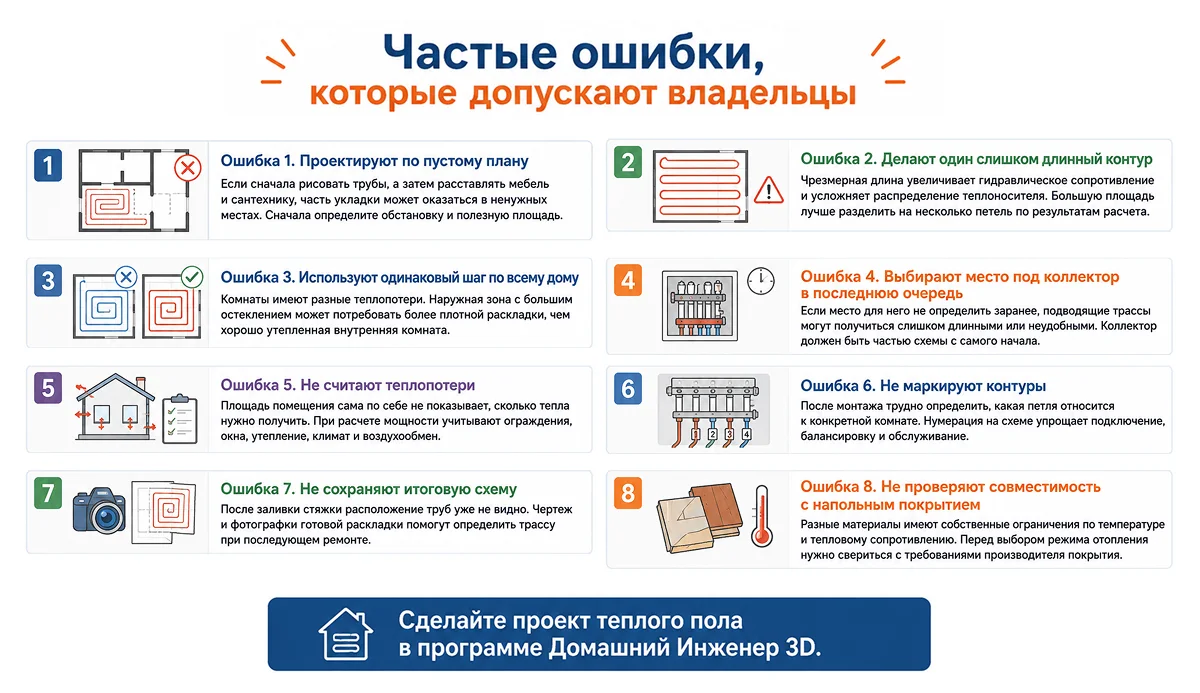

Типичные ошибки при проектировании теплого пола
Чтобы схема была понятной и практичной, мы собрали ошибки, которые чаще всего приводят к переделкам, лишнему расходу материалов или неравномерному обогреву помещения.
Резюме
Чтобы создать проект водяного теплого пола в частном доме, придерживайтесь этого чек-листа:
- Продумайте планировку. Нанесите на лист комнаты, стены, окна, двери.
- Определите назначение комнат. Для спальни, гостиной, санузла и технических помещений требуются разные параметры. Отметьте встроенные шкафы и другие неподвижные объекты.
- Выберите напольные покрытия. Уточните допустимую температуру, особенности эксплуатации каждого материала и требования к технологии монтажа. Плитка и камень хорошо передают тепло, а древесина и ламинат требуют строго контроля параметров.
- Рассчитайте потери. Для каждой комнаты определите тепловую нагрузку. Если обогрев от напольной системы не покрывает расчетные потери, используйте радиаторы.
- Выберите шаг. Чем выше требуемая мощность, тем плотнее должна быть раскладка.
- Найдите место под коллектор. Размещайте его так, чтобы трассы не были слишком длинными и оставался простой доступ.
- Рассчитайте длину контуров. Учтите площадь, ширину зазоров между нитками и подводку к гребенке. При чрезмерно больших значениях делите комнаты на несколько петель.
- Нарисуйте схемы раскладки. Начертите контур, настройте укладку, найдите оптимальную точку для подключения магистрали.
- Проверьте проект. Убедитесь, что магистрали подключаются к правильным выходам коллектора, а напольные покрытия совместимы с заданным режимом.
- Сформируйте смету. Проверьте полноту таблицы, добавьте недостающие компоненты и укажите актуальные расценки.
Отвечаем на вопросы читателей
В документе должны быть показаны расположение коллектора, схемы контуров и магистралей, зазор укладки и маркировка петель. Также в проект нужно приложить расчет тепловой мощности и потерь.
Для предварительной оценки разделите полезную площадь на шаг в метрах и добавьте длину подводящих магистралей. Например, при 15 м² и зазоре в 150 мм расчетная длина в зоне укладки составит около 100 м.
Обычно используют 100–250 мм. Плотная раскладка нужна при повышенной нагрузке и в зонах с большими теплопотерями, более редкая — при меньшей потребности в энергии.
Для большинства жилых комнат удобнее «улитка», или спиральная технология укладки. В ней подача и обратка проходят рядом, поэтому температура распределяется более равномерно. «Змейка» проще для узких и вытянутых помещений, а также для отдельных участков, где спиральную раскладку неудобно выполнить. Ее недостаток — заметный перепад температуры.
Под стационарной мебелью и встроенным оборудованием обычно нет необходимости прокладывать контуры. Они препятствуют отводу тепла. Но если вы хотя бы теоретически планируете делать перестановку, включайте место под шкафами в план раскладки.
Плитка, керамогранит и камень хорошо подходят для напольного отопления. Ламинат, ПВХ и паркет могут использоваться при соблюдении ограничений производителя по температуре и тепловому сопротивлению. Поэтому перед проектированием теплого пола нужно проверить техническую документацию выбранного материала.
Для самостоятельной схемы подойдет Домашний Инженер 3D. В программе можно создать план дома, расставить оборудование, продумать трассы и сформировать смету.
