Приступая к монтажу радиаторов, труб и котла, полезно иметь перед глазами схему. Она послужит подсказкой: что с чем соединять, как проложить коммуникации, каких ошибок важно избежать. Для составления плана можно воспользоваться специальной программой. Но далеко не все привычное ПО сейчас доступно в России. В этой статье собрали приложения, распространяющиеся в РФ официально, протестировали их и сделали сводную таблицу для быстрого подбора нужного софта.
Обзор программ для проектирования системы отопления
Мы расположили приложения по мере роста сложности. В начале находятся решения, которые подходят владельцам квартир и частных домов, желающим самостоятельно продумать разводку. Затем идут более дорогие продукты для инженерных расчетов.

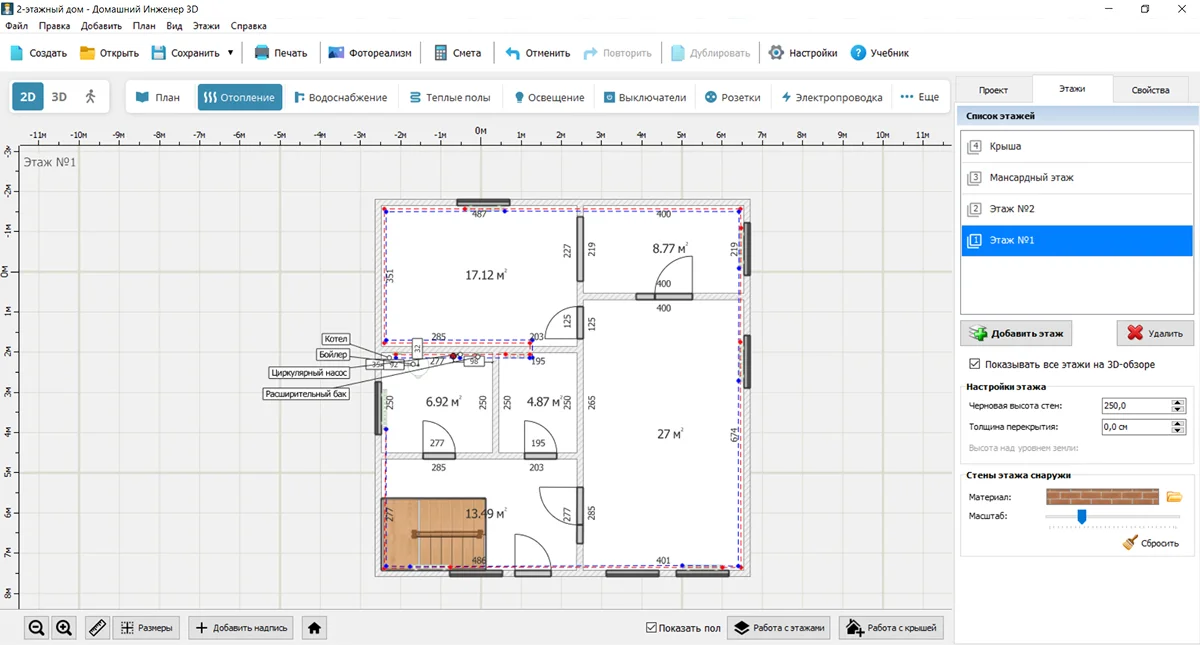

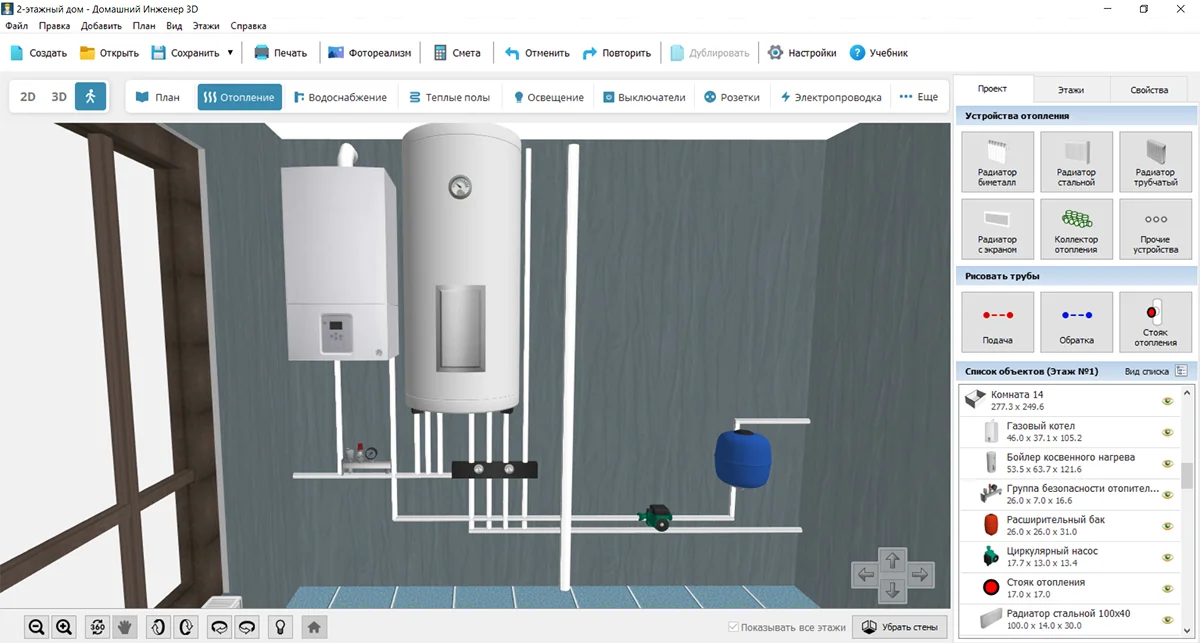

Домашний Инженер 3D
Домашний Инженер 3D — это универсальный планировщик зданий и коммуникаций. Его можно использовать и как программу для проектирования отопления частного дома. Продукт рассчитан на пользователей, которым нужно самостоятельно продумать расположение оборудования и подготовить схему для монтажа.
Для начала необходимо начертить план. Затем можно перейти к расстановке радиаторов, котла, коллектора и других элементов. В каталоге есть трехмерные модели оборудования, их можно самостоятельно настраивать. Например, увеличить или уменьшить размер расширительного бака, выбрать радиатор с большим количеством секций. Останется начертить трубы: подача и обратка помечены разными цветами.
Инструменты для теплотехнических вычислений здесь не предусмотрены. Однако на официальном сайте доступны бесплатные калькуляторы, позволяющие определить теплопотери жилья и рассчитать количество секций радиаторов.
Возможности:
- автоматическое 3D-моделирование зданий по чертежам;
- создание однотрубной, двухтрубной и коллекторной разводки;
- экспорт проекта в PDF;
- формирование сметы;
- проектирование кабельного, инфракрасного и водяного теплого пола.
Плюсы:
- понятный интерфейс, не требующий опыта работы в САПР;
- возможность проектировать отопительный контур, вентиляцию и кондиционирование в одном файле;
- импорт плана помещения в качестве подложки;
- доступны комментарии и аннотации ко всем приборам;
- поддерживается работа с точными размерами.
Минусы:
- смета проекта не учитывает длину и диаметр труб;
- нет версии на macOS.
Создайте отопительную схему
своими руками!
Скачайте планировщик и почувствуйте себя настоящим инженером!

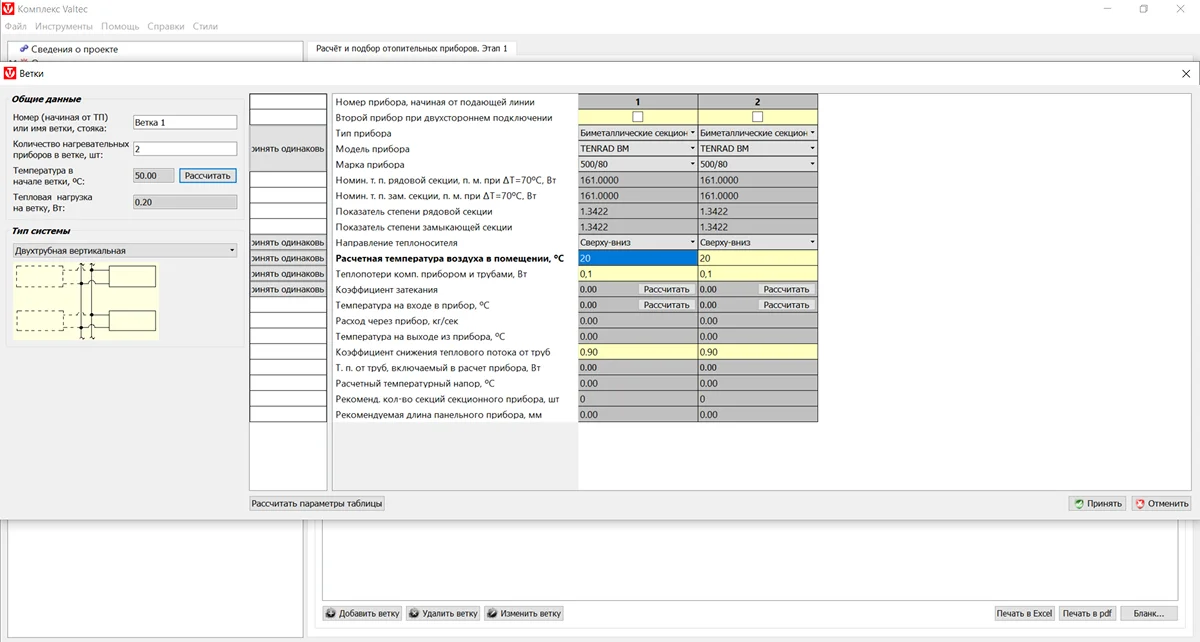

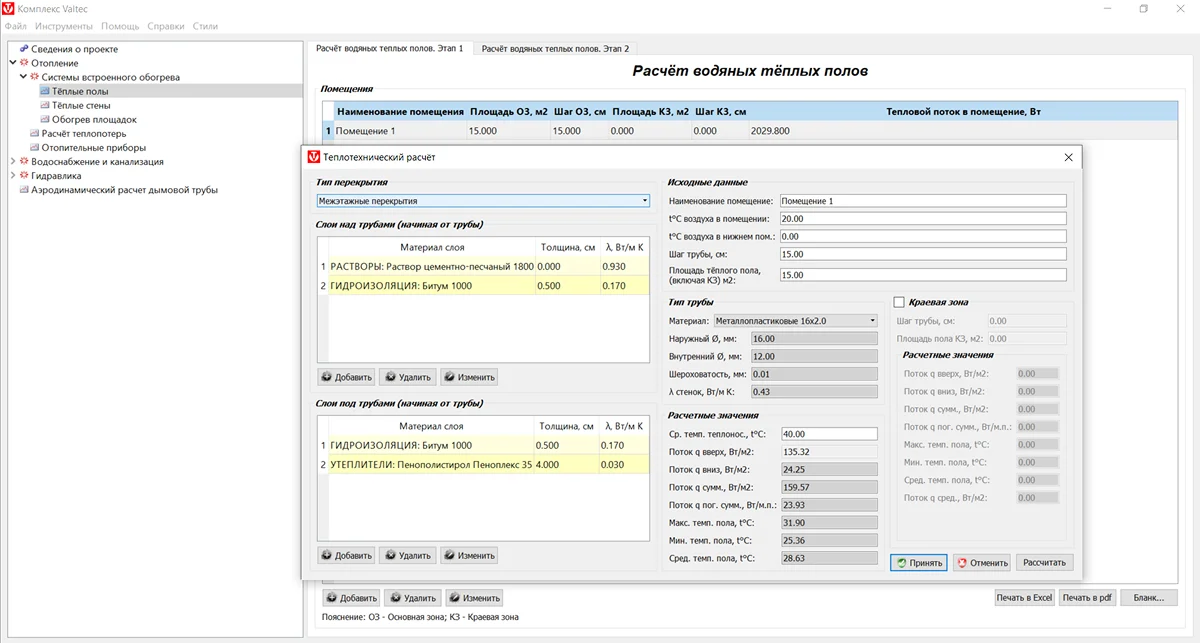

VALTEC.PRG
VALTEC.PRG — это программа для расчета системы отопления частных домов, общественных учреждений и промышленных зданий. В отличие от большинства решений, здесь нельзя построить план постройки или нарисовать схему разводки. Вместо этого пользователь вводит исходные данные, а ПО выполняет теплотехнические и гидравлические расчеты. Такой подход подойдет тем, кто хочет сначала определить параметры системы, а уже потом переходить к подготовке чертежей. Софт распространяется бесплатно и соответствует действующим российским нормативам.
Возможности:
- загрузка информации о температуре воздуха из базы климатологии;
- подбор мощности радиаторов;
- определение расхода теплоносителя;
- свободный доступ к справочникам и нормативным документам.
Плюсы:
- подходит для объектов любых размеров;
- учитывает состав пирога пола и стен;
- на официальном сайте есть подробное руководство и видеоуроки.
Минусы:
- многие функции избыточны для новичка;
- работает в основном с оборудованием Valtec;
- не открываются некоторые окна.
Электрический обогрев в частном доме
Когда уместно использовать, какие приборы выбрать, как смонтировать.

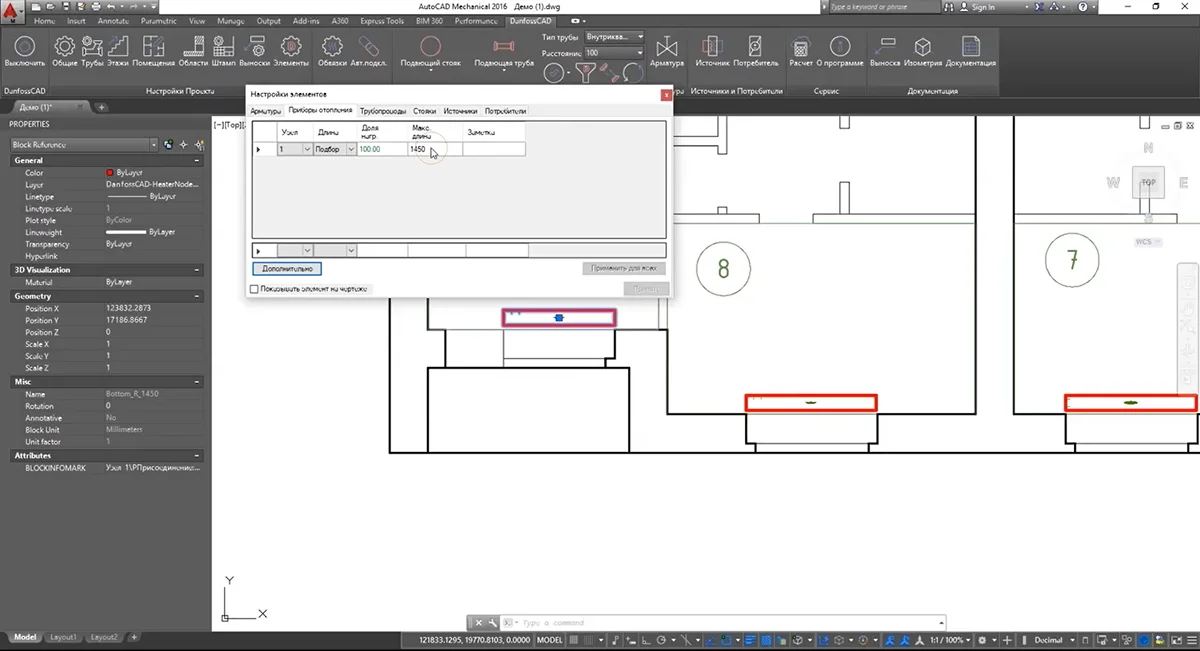

Читать статьюDCAD

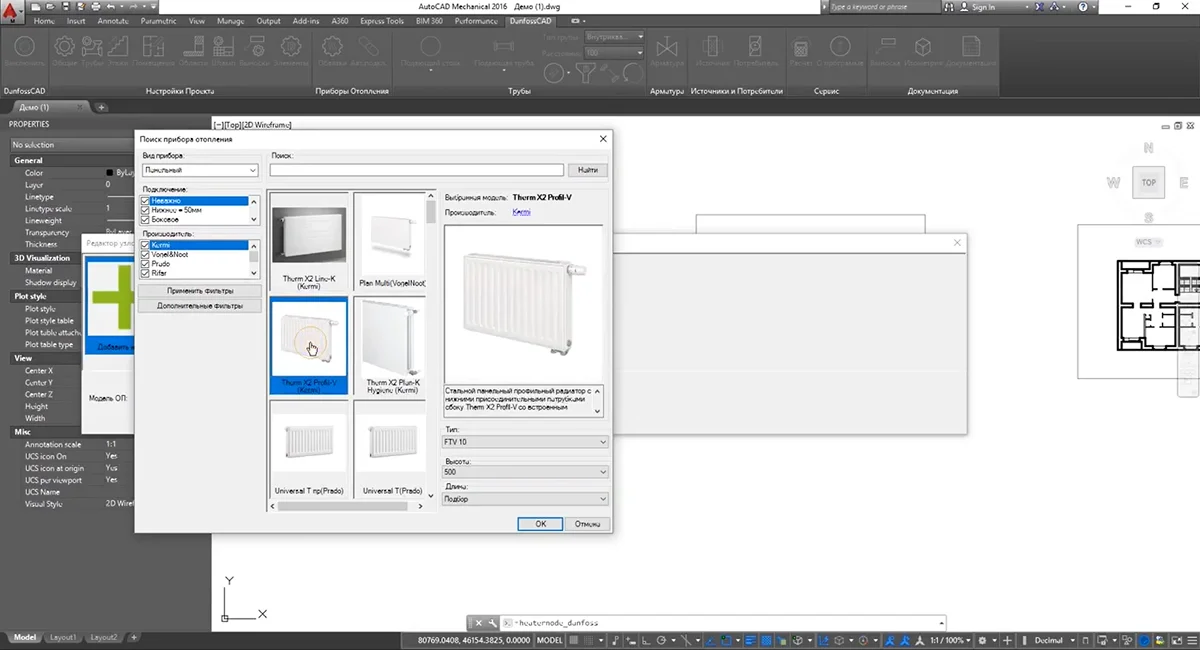

DCAD — это дополнение для nanoCAD и AutoCAD, предназначенное для проектирования инженерных схем. Основная часть работы ведется непосредственно в CAD-среде, поэтому переходить между несколькими приложениями не приходится.
В библиотеку загружены каталоги отопительного оборудования разных производителей. При построении схем приложение применяет параметры выбранных изделий, соединяет отдельные элементы и помогает оформить документацию по действующим стандартам.
Возможности:
- автоматическое подключение приборов к трубопроводам;
- загрузка собственных библиотек оборудования;
- оформление спецификаций и чертежей по ГОСТ;
- определение гидравлического сопротивления;
- выгрузка данных в формате IFC, использующегося в BIM-платформах.
Плюсы:
- позволяет работать над крупными проектами;
- распространяется бесплатно;
- русскоязычный интерфейс;
- поддерживает базы оборудования разных производителей;
Минусы:
- требуется купленный и установленный AutoCAD или nanoCAD;
- освоение занимает время;
- возможностей больше, чем требуется для ремонта квартиры или небольшого дома.
Источник: Компания «Ридан» / dzen.ru

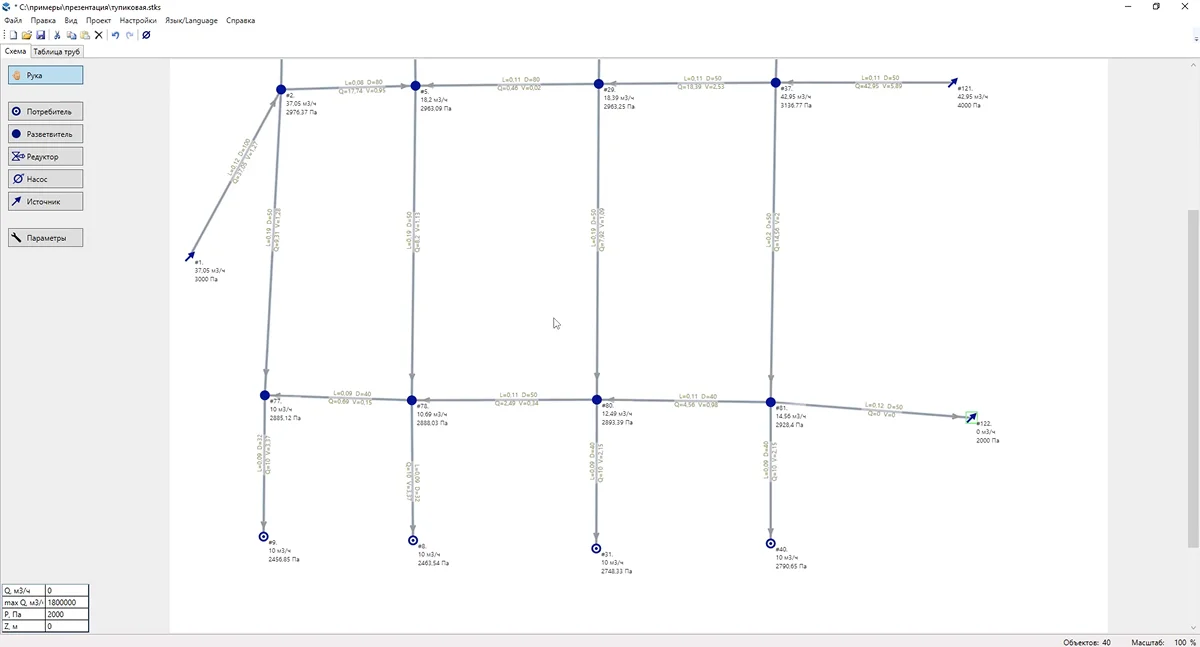

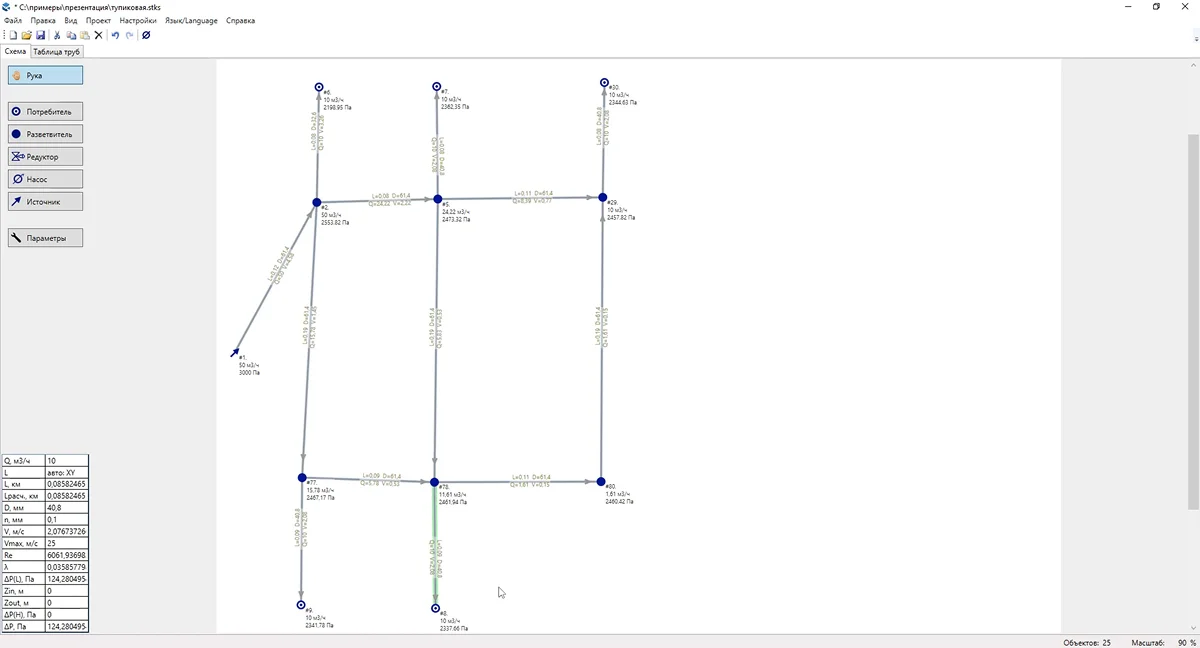

Стокс
Стокс — специализированный софт для моделирования газо- и водопроводов, который можно ограниченно использовать и для проектирования систем теплоснабжения. Такая программа для расчета отопления пригодится проектировщикам.
Работа ведется с расчетной схемой, где пользователь размещает трубопроводы, отопительные приборы, арматуру и остальные элементы сети. После ввода исходных данных ПО автоматически вычисляет расходы теплоносителя, потери давления и выполняет балансировку системы. Это позволяет заранее найти участки с недостаточным расходом или избыточным сопротивлением и скорректировать проект до начала монтажа.
Возможности:
- гидравлический расчет водяного отопления;
- автоматическая балансировка сети;
- подбор диаметров трубопроводов;
- определение потерь давления на участках;
- формирование отчетов.
Плюсы:
- выполняет вычисления с высокой точностью;
- помогает быстро проверить несколько вариантов схем;
- соответствует российским нормативам;
- содержит справочные материалы.
Минусы:
- не предназначена для построения планов здания;
- отсутствует трехмерная модель;
- требует понимания принципов гидравлики и устройства сетей отопления.
Источник: PipeCalc / RUTUBE
Как сделать лучевую систему
Рассказываем про нюансы проектирования и моделирования коллекторной разводки.

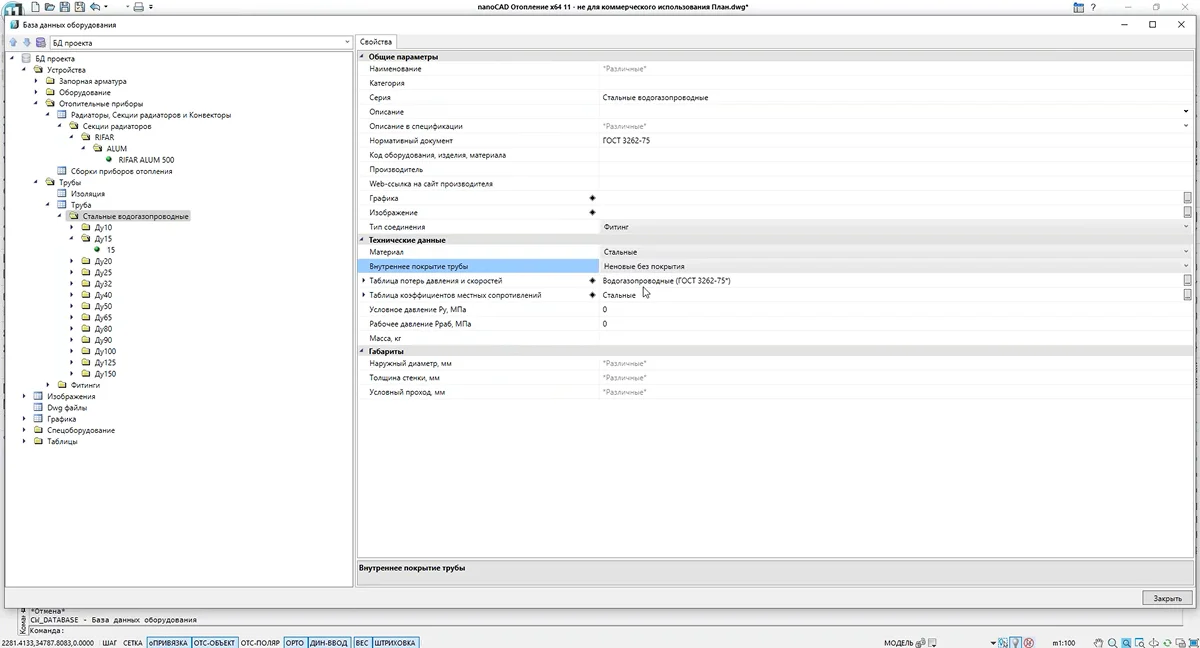

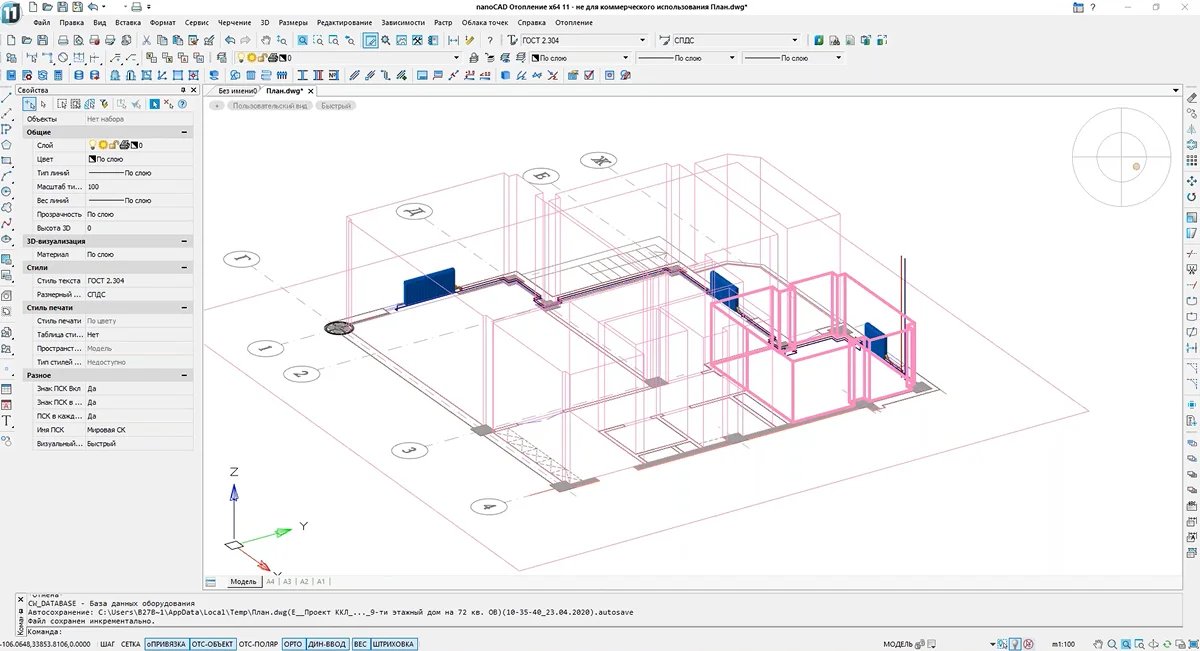

Читать статьюnanoCAD BIM Отопление
Программа для проектирования системы отопления, которая входит в линейку российских
BIM-решений nanoCAD. Пользователь работает с поэтажными планами, а приложение автоматически формирует трехмерную модель. Такой подход позволяет быстро выпускать документацию, не тратя время на вычерчивание одних и тех же узлов.
Кроме построения 2D-схем, ПО выполняет инженерные вычисления. Здесь можно определить тепловую нагрузку, проверить гидравлику, подобрать диаметры трубопроводов и автоматически сформировать спецификации. Документация составляется по российским стандартам.
Возможности:
- создание информационной модели системы;
- определение гидравлических и тепловых параметров;
- подбор диаметров труб.
Плюсы:
- автоматически обновляет спецификации после внесения изменений;
- подходит для работы с крупными объектами;
- интегрируется с другими решениями платформы nanoCAD;
- позволяет организовать работу нескольких специалистов одновременно.
Минусы:
- для частного дома функции избыточны;
- лицензия стоит значительно дороже любительских решений — от 41 100 руб. в год без учета цены самой платформы nanoCAD.
Источник: nanoCAD / RUTUBE

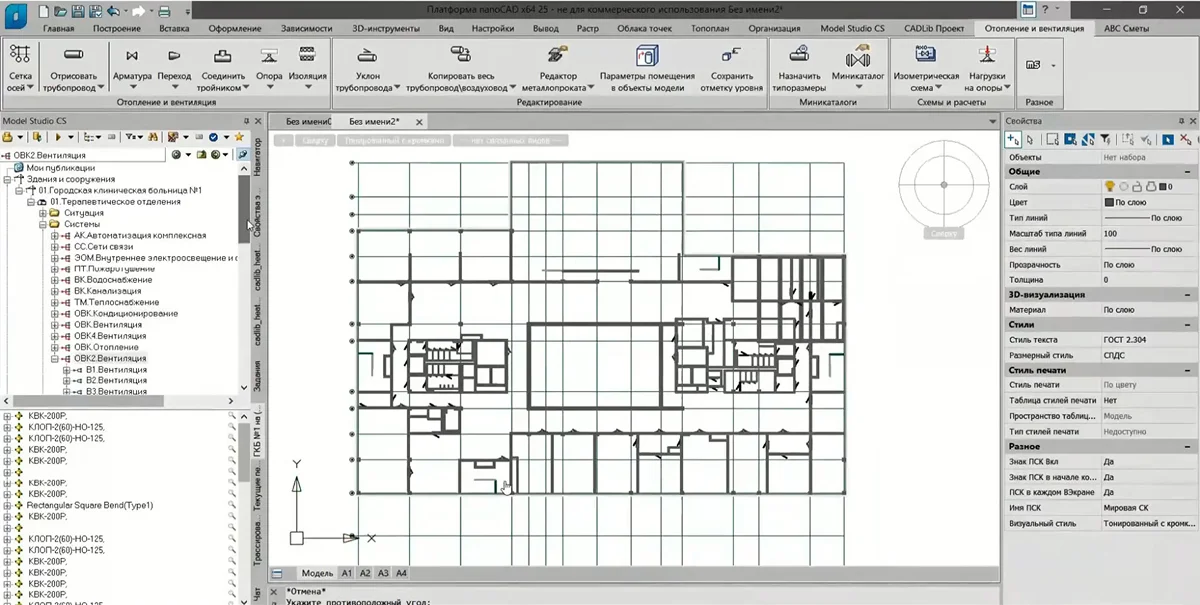

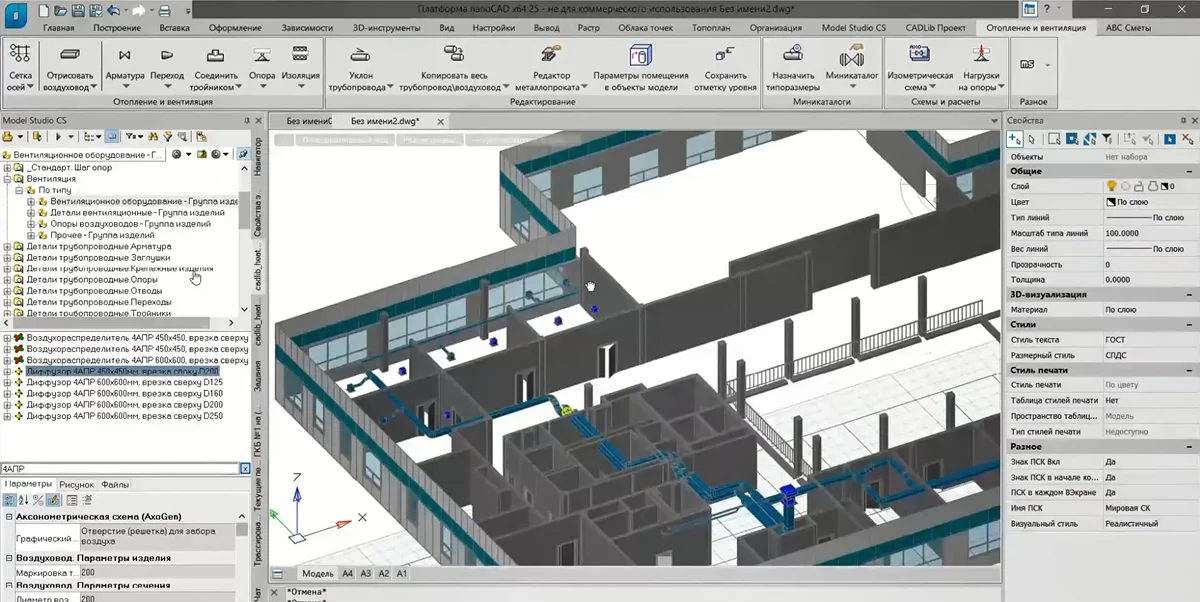

Model Studio CS Отопление и вентиляция
Последний продукт в обзоре — это целый инженерный комплекс для разработки внутренних систем обогрева, вентиляции и кондиционирования. Он ориентирован на проектные организации и позволяет подготовить рабочую документацию без перехода между несколькими приложениями. Решение включено в реестр российского программного обеспечения и часто используется как альтернатива зарубежным BIM-системам.
Проект в программе строится на основе единой информационной модели. После размещения оборудования и прокладки труб софт сразу обновляет связанные элементы, спецификации и ведомости. Это особенно удобно при работе над большими объектами, где изменения могут затронуть десятки листов документации.
Возможности:
- генерация разрезов, планов, сечений;
- создание трехмерной модели инженерных сетей;
- гидравлический и тепловой расчеты;
- проверка инженерных коммуникаций на пересечения.
Плюсы:
- все разделы проекта работают в единой среде;
- поддерживается выпуск документации по российским стандартам;
- изменения автоматически отражаются в связанных документах;
- подходит для объектов любой сложности.
Минусы:
- потребуется обучение перед началом работы;
- необходимо заранее установить nanoCAD или AutoCAD;
- высокие требования к компьютеру — минимум 24 ГБ ОЗУ, процессор от Intel Core i5;
- для самостоятельного проектирования жилья функционал избыточен.
Источник: Model Studio CS / RUTUBE
Сравнение программ для проектирования отопления
и спецификация
Резюме
Если нужно подготовить проект для собственного дома или квартиры, необязательно осваивать профессиональные комплексы. В большинстве случаев достаточно ПО, которое позволяет построить план помещений и подготовить схему для монтажа инженерного оборудования.
Для самостоятельной работы подойдет Домашний Инженер 3D. Тут можно создать план здания, расставить радиаторы, котел и трубы. При необходимости воспользуйтесь бесплатными калькуляторами на сайте разработчика.
Если основная задача — выполнить вычисления без подготовки чертежей, стоит обратить внимание на VALTEC.PRG. Этот софт позволяет определить теплопотери, подобрать оборудование и рассчитать теплый пол. Также можно использовать Стокс. Продукт специализируется на гидравлических расчетах трубопроводов и подойдет для более сложных схем.
Проектным организациям и инженерам пригодятся nanoCAD BIM Отопление или DCAD. Эти решения помогают не только выполнять вычисления, но и выпускать полный комплект рабочей документации, автоматически формировать спецификации. Для небольшого частного дома их возможности будут избыточными.
Отвечаем на вопросы читателей
Да, но такая возможность есть не в каждом продукте. Например, VALTEC.PRG и профессиональные BIM-системы позволяют рассчитывать контуры теплого пола. А в более простых приложениях, таких как Домашний Инженер 3D, можно показать расположение труб с учетом шага и направления укладки.
Он определяет, какое сопротивление возникает при движении теплоносителя по трубам. На его основе подбирают диаметры трубопроводов, циркуляционный насос и балансировочную арматуру. Без этих вычислений отдельные радиаторы могут прогреваться хуже остальных, особенно в больших домах.
Да. Это можно сделать даже в несложной программе для проектирования отопления в частном доме. Необходимо разделить систему на несколько контуров, подобрать оборудование и выполнить вычисления с учетом разных температурных режимов.
Да, большинство продуктов позволяют сначала построить разводку и разместить оборудование на схеме. Однако для правильного выбора мощности котла, радиаторов и труб, составление теплотехнического расчета все равно потребуется. Если ПО не выполняет его автоматически, придется сделать вычисления отдельно или воспользоваться специализированными калькуляторами.
