Водяное отопление — самый надежный выбор для коттеджа. Вода быстро нагревается и долго не остывает, ее легко прокачивать по трубам. При этом система универсальна: подходит для радиаторов, конвекторов и теплого пола.
Устройство водяного отопления в частном доме включает в себя расчеты и проектирование, а также монтаж с проверкой — опрессовкой, настройкой и пуско-наладочными работами. Давайте разбирать все по порядку.
Принцип работы водяного отопления
В контуре происходит циркуляция теплоносителя. Нагреваясь в котле, он движется по трубам и батареям, отдавая тепло в помещение. Эффективность обогрева зависит от нескольких параметров:
- корректности гидравлического расчета;
- диаметра и материала трубопроводов;
- типа разводки труб.
Водяная система отопления — общее название отопительных сетей, в которых в качестве теплоносителя используются вода или антифриз. Системы разделяются по следующим признакам.
По типу циркуляции
Перемещение теплоносителя по трубопроводам происходит по-разному:
- Естественная циркуляция основана на разности температур и плотности. Нагретый теплоноситель имеет меньшую плотность. За счет этого он поднимается вверх по трубам и циркулирует благодаря особенностям уклона. Остывшая же вода под тяжестью опускается в низ радиаторов и возвращается самотеком в котел, где снова подогревается. Естественная циркуляция подходит для коттеджей небольшой площади — до 150 кв. м. Большая протяженность трасс и углы поворота снижают скорость потока и эффективность обогрева.
- Принудительная, где давление создается с помощью циркуляционного насоса, установленного на подающем или обратном трубопроводе. Такая система энергозависима: насос подключается к электросети, и при отключении электроснабжения не будет работать.
- Комбинированная — гибридная схема, сочетающая естественный и принудительный типы. В штатном режиме она работает за счет принудительной циркуляции, а при перебоях с электроснабжением вода движется благодаря разности плотности и уклонам труб.
По схеме разводки
Однотрубная система
Исторически самая популярная схема в советском частном домостроении из-за экономии трубы. Теплоноситель последовательно проходит через все радиаторы. Плюсы: минимальный расход труб, визуальная простота (если прокладка открытая).
А теперь минусы. Главный недостаток — неравномерный прогрев. Последний радиатор в цепочке всегда холоднее первого. Чтобы это компенсировать, приходится увеличивать количество секций на последних приборах, что «съедает» экономию на трубах. Кроме того, такая система сложно поддается автоматической регулировке: установка термоголовки на один радиатор влияет на работу всей ветки.
Вердикт: подходит для небольших дачных домиков (до 80–100 кв. м) или бюджетных решений, где идеальный комфорт не стоит на первом месте.
Двухтрубная система (тупиковая или попутная/Тихельмана)
Золотой стандарт современного отопления. К каждому радиатору подходят две трубы: подача и обратка. Все радиаторы получают теплоноситель одинаковой температуры. Идеально балансируется, позволяет ставить терморегуляторы на каждый прибор без влияния на соседей. Система надежна и понятна любому монтажнику. Однако расход трубы выше, чем в однотрубной. Требует большего количества фитингов.
Вердикт: оптимальный выбор по соотношению цена/качество для большинства частных домов площадью от 100 до 250 кв. м.
Лучевая (коллекторная) схема
Самая современная и технологичная схема водяного отопления в частном доме. От распределительного коллектора (гребенки) к каждому радиатору идет своя пара труб, обычно скрытая в стяжке пола. Отсутствуют соединения в полу (труба идет цельным куском от коллектора до радиатора), что исключает протечки внутри стяжки. Можно отключить любой радиатор или ветку прямо из котельной/шкафа, не останавливая систему целиком. Труб не видно вообще.
Минусы: самая высокая стоимость материалов (большой метраж труб + стоимость коллекторов и шкафов). Требует места для размещения коллекторных шкафов на этажах.
Вердикт: лучшее решение для капитальных домов постоянного проживания, особенно если планируется скрытая прокладка коммуникаций.
Рекомендация для дома с постоянным проживанием
Если бюджет позволяет, я однозначно рекомендую лучевую (коллекторную) схему. Это инвестиция в безопасность (нет стыков в бетоне) и управляемость. Если бюджет ограничен, качественная двухтрубная тупиковая система станет отличной альтернативой, которая при грамотном расчете диаметров труб обеспечит 100% комфорта. Однотрубную систему для современного коттеджа я бы рассматривать не стал — это технология прошлого века.
По способу передачи тепла
Тепло от нагретой воды передается в помещение посредством отопительных приборов.

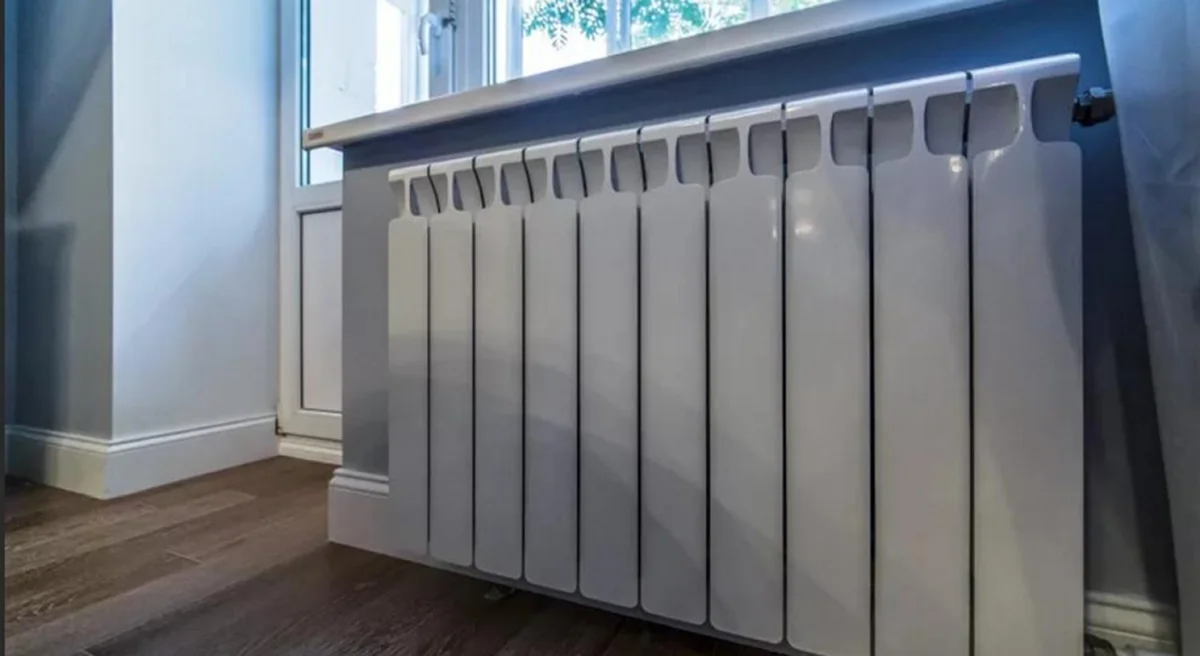

- Радиаторы (батареи). Это, пожалуй, самые известные приборы. Состоят из секций — резервуаров, которые наполняет нагретая вода. Количество секций определяется теплотехническим расчетом.
- Теплые полы — системы трубопроводов, уложенных в стяжке пола и подключенных к котлу. Обогрев на основе теплых полов сегодня все чаще монтируют в загородных домах. Пол равномерно прогревает помещение до комфортной температуры, которая долго держится даже при отключении котла. Для монтажа используют трубопроводы различных типов, но самым популярным решением является сшитый полипропилен.
Вопрос «Хватит ли только теплого пола?» — один из самых частых. Короткий ответ: да, но при одном жестком условии.
Ваш дом должен быть энергоэффективным. Теплый пол — это низкотемпературная система отопления. Согласно санитарным нормам (СП), температура поверхности пола в жилых помещениях не должна превышать 26°C (максимум 29°C в зонах с плиткой/санузлах). Физику не обмануть: пол с такой температурой может отдать в помещение ограниченное количество тепла — примерно 60–80 Вт с квадратного метра.
Если теплопотери вашего дома (через стены, окна, крышу, вентиляцию) составляют, например, 120 Вт/кв. м (плохо утепленный дом, панорамные окна без спецпокрытия), то теплый пол просто не справится в морозы. Вам придется либо перегревать пол, превращая хождение по нему в пытку («эффект сковородки»), либо мерзнуть.
Однако для современного дома, построенного по нормам (газобетон 400мм+, хорошее утепление кровли, качественные стеклопакеты), теплопотери обычно составляют 40–60 Вт/кв. м. В этом случае теплый пол легко справляется с отоплением в одиночку, обеспечивая при этом самый комфортный микроклимат: «ноги в тепле, голова в холоде». Радиаторы в таких домах становятся просто лишними пылесборниками.
Также не стоит забывать о теплопроводности финишного покрытия пола. Деревянный паркет почти не пропускает тепло и может треснуть, и нужны редкие породы дерева, чтобы этого не было. А линолеум может выдавать лишний химический «фон», но хорошо проводит тепло. Керамогранит прекрасно проводит тепло и ничего не «излучает» в воздух.

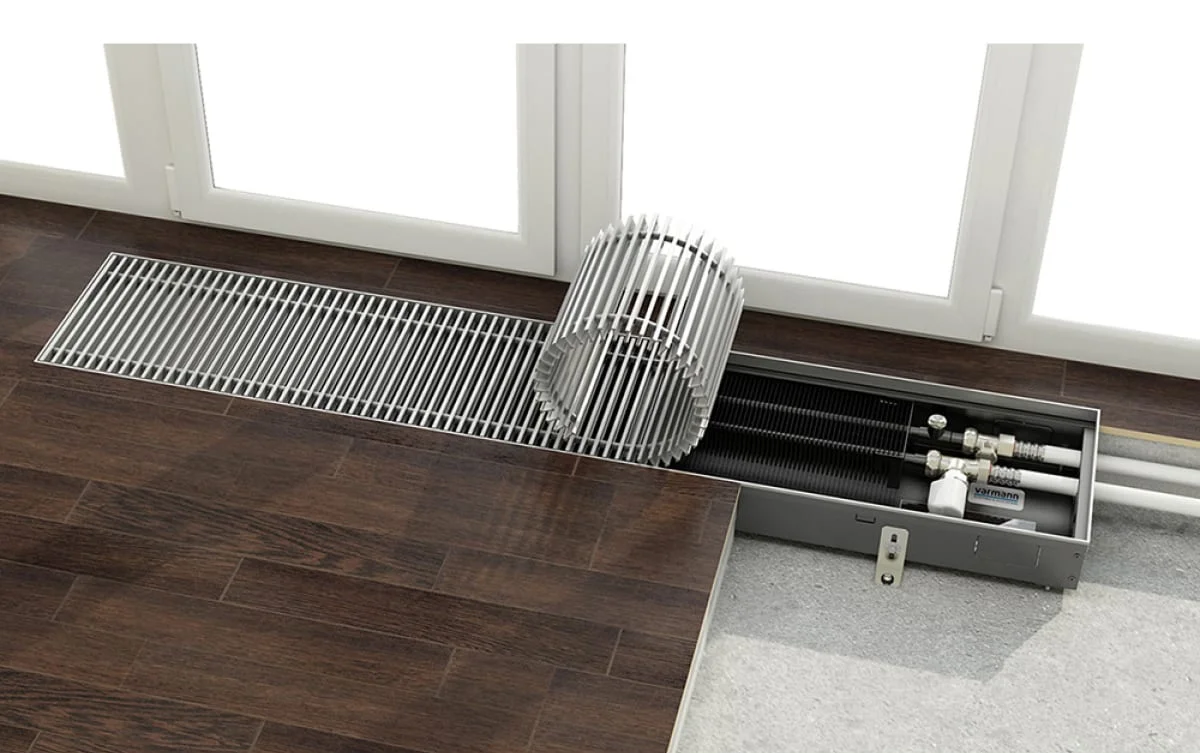

- Конвекторы — приборы, состоящие из пластин, которые подогревают холодный воздух и равномерно направляют его вверх. Конвекторы с естественной вентиляцией работают за счет разницы плотности теплого и холодного воздуха. Конвекторы с принудительной вентиляцией обеспечивают циркуляцию при помощи встроенного вентилятора.
- Смешанные или комбинированные системы сочетают в себе разные типы приборов. Например, в загородных домах востребован вариант, при котором на 1 этаже укладывается теплый пол, а жилые комнаты верхних этажей отапливаются батареями.
Какое отопление лучше для частного дома
Разбираемся в разновидностях отопительных систем
вместе с нашим экспертом.
Какое оборудование нужно для водяной системы отопления
Котлы — твердотопливные, электрические и газовые
Выбор котла — это уравнение с тремя неизвестными: топливо, мощность и функционал. Ошибка здесь стоит дорого, поэтому идем по порядку.
1. Вид топлива
Выбираем то, что доступнее и дешевле в вашем регионе:
- Магистральный газ: самое дешевое тепло. Ставим газовый котел и забываем о проблемах.
- Электричество: удобно, чисто, дешево в монтаже, но очень дорого в эксплуатации. Подходит как резерв или для домов с отличным утеплением и ночным тарифом.
- Твердое топливо (дрова/уголь/пеллеты): вариант, если нет газа и мало выделенной мощности. Требует работы кочегаром или покупки дорогого пеллетного котла с бункером.
- Сжиженный газ (газгольдер)/дизель: автономно, но дорого. Обычно это временная мера, пока ждут магистральный газ.
2. Расчет мощности
Забудьте простую формулу «1 кВт на 10 м²». Она работает только для идеально утепленного куба в вакууме с потолками 2,5 метра. Реальный расчет должен учитывать:
- Теплопотери ограждающих конструкций (стены, окна, пол, крыша).
- Регион проживания (климатическая зона).
- Нагрузку на ГВС (горячую воду). Это частая ошибка. Для отопления дома 150 м² может хватить 15 кВт, но чтобы быстро нагреть воду для душа, котлу нужно 24 кВт. Поэтому мощность часто выбирают именно по потребности в горячей воде.
3. Тип котла (на примере газовых)
- Конвекционные (традиционные): простой и надежный вариант, дешевле в ремонте. Хороши для радиаторного отопления.
- Конденсационные: имеют КПД выше 100% (за счет высшей теплоты сгорания), экономят до 15-20% газа. Идеальны при монтаже теплых полов. Но они дороже и требуют отвода кислотного конденсата в канализацию.
4. Одноконтурный или двухконтурный?
- Двухконтурный: греет и отопление, и воду в проточном режиме. Дешевле, компактнее. Минус — при открытии второго крана температура воды может скакать. Не подходит, если точек водоразбора больше двух.
- Одноконтурный + бойлер косвенного нагрева: лучшее решение для частного дома. В бойлере всегда есть запас горячей воды, можно сделать рециркуляцию (вода из крана идет сразу горячая). Занимает больше места, но дает городской уровень комфорта.
Совет: при выборе бренда смотрите не на красивую рекламу, а на наличие сервисного центра в вашем городе. Самый лучший немецкий котел бесполезен, если запчасть к нему нужно ждать две недели в январе.
Радиаторы
Отопительное оборудование, накапливающее теплоноситель. В зависимости от материала бывают:
- Чугунные — надежные и эффективные, выдерживают высокое давление. Чугун долго прогревается, но и долго остывает, отдавая тепло. Он не подвержен коррозии, стенки секций выдерживают давление до 18 атмосфер, а срок эксплуатации составляет до 50 лет. По этой причине востребованы в основном в многоэтажных домах — в системах с высокими давлением.
- Алюминиевые — легкие по весу и с эстетичным дизайном. Радиаторы из алюминия быстро нагреваются и быстро отдают тепло. Однако алюминий не выдерживает высоких нагрузок — давления и гидроударов. Поэтому используется в основном в коттеджах с индивидуальным отоплением. Алюминий капризен, вода с высоким содержанием щелочи может вызвать коррозию.
- Биметаллические — стальная сердцевина выдерживает высокие нагрузки, а алюминиевый корпус обеспечивает хорошую теплопередачу. Они подходят как для многоэтажек, так и для частных домовладений, но стоят на порядок дороже чугунных и алюминиевых аналогов.
Трубы
Соединительные элементы отопительного водяного контура. Их сечение подбирается согласно гидравлическому расчету. По материалу трубопроводы бывают:
- Стальные — прочные, устойчивые к высоким температурам и давлению. Сегодня в загородном строительстве сталь практически не используется: соединения требуют сварки, а сам материал сильно подвержен коррозии.
- Полипропиленовые — легкие по весу, доступные по цене и простые в монтаже. Сварка элементов требует минимальных навыков, а для соединения труб и поворотов есть огромный ассортимент фитингов. Для загородных домов выбирают полипропилен, армированный стекловолокном или алюминием. Благодаря армированию трубы выдерживают высокие температуры теплоносителя.
- Металлопластик — двухслойный трубопровод с несущим элементом из алюминия, который с внешней и внутренней стороны покрыт пластиком из сшитого или термостойкого полиэтилена. Слои соединены между собой специальным составом, который делает трубопровод монолитным. Одно из достоинств металлопластика — возможность создавать углы поворота простым изгибом трубы без фитингов.
- Медные — легкие гибкие трубопроводы с высокой теплопроводностью. Среди других материалов медь — лидер по коррозионной стойкости и долговечности. Однако медные трубы не получили широкой популярности из-за высокой стоимости.
Циркуляционные насосы
Насос создает непрерывную циркуляцию в контуре, благодаря чему нагретая вода перемещается от котла к приборам. Он состоит из электродвигателя, который вращает лопасти крыльчатки. За счет этого и создается необходимый напор. Выбор марки теплового насоса зависит от типа и размера системы, а также температуры теплоносителя.
Коллектор
Служит для корректного распределения теплоносителя по нескольким контурам.
Коллектор состоит из:
- подающей и обратной гребенок, к которым присоединяются контуры;
- регулировочных клапанов для настройки расхода;
- расходомеров для контроля объема теплоносителя;
- воздухоотводчиков — для удаления воздуха из контура;
- запорных кранов, которые позволяют отключать отдельные отопительные контуры.
Проектирование водяного отопления
в частном доме
Проект отопления — это не просто схема с нарисованными трубами. Это комплект документов, по которому монтажники собирают систему без импровизации.
Что входит в проект:
- Теплотехнический расчет — определяет максимальную тепловую нагрузку дома с учетом климата, материала стен, окон, утепления. Без этого расчета будет непонятно, какой мощности нужен котел.
- Гидравлический расчет систем — рассчитывает диаметры труб, скорость циркуляции теплоносителя, потери давления. Это сложная математика, которую вручную не посчитаешь без специального софта.
- Принципиальная схема системы отопления — показывает, как все элементы связаны между собой: котел, коллектор, радиаторы, насосы, расширительный бак.
- Планы поэтажной разводки труб с указанием диаметров, уклонов, мест установки радиаторов, запорной арматуры, воздухоотводчиков.
- Спецификация оборудования и материалов — список всего, что нужно купить: котел, радиаторы, трубы, фитинги, краны, термоголовки. По этой спецификации считается смета.
- Техническое задание и коммерческое предложение с инвестиционными затратами на создание системы отопления.
- Для теплых полов дополнительно: монтажная схема укладки труб контуров водяного теплого пола с указанием шага укладки.
Зачем это нужно? Проект исключает ошибки монтажа. Монтажники работают по чертежам, а не «на глаз». Вы заранее знаете точную стоимость материалов и работ. Не будет ситуации «не хватило двух радиаторов» или «труба не того диаметра».
Можно показать проект разным монтажникам и сравнить их цены. Без проекта каждый назовет свою цифру, и непонятно, кто прав.
Сколько стоит? Проект для дома 100-150 кв.м обойдется в 20-40 тысяч рублей. Кажется дорого, но это 5-10% от стоимости системы отопления. И эти деньги окупаются отсутствием переделок и правильной работой системы.
Чтобы спроектировать систему быстро и без ошибок, используйте онлайн-калькуляторы. Сделайте гидравлический расчет, узнайте расход воды и подберите диаметр труб.
Рисуем схему для частного дома
После расчета параметров разрабатывается проект поэтажной разводки. Для отрисовки схемы удобно использовать компьютерные программы — сегодня их огромное множество. Одно из популярных приложений для проектирования — Домашний Инженер 3D. Это программа, в которой можно создать планировку, начертить трассы прокладки отопительных сетей, расставить оборудование и сделать сметный расчет.
Такой проект разводки водяного отопления в частном доме от котла можно создать за один час. Во всех помещениях использованы биметаллические радиаторы. Количество секций можно рассчитать с помощью бесплатного калькулятора радиаторов.

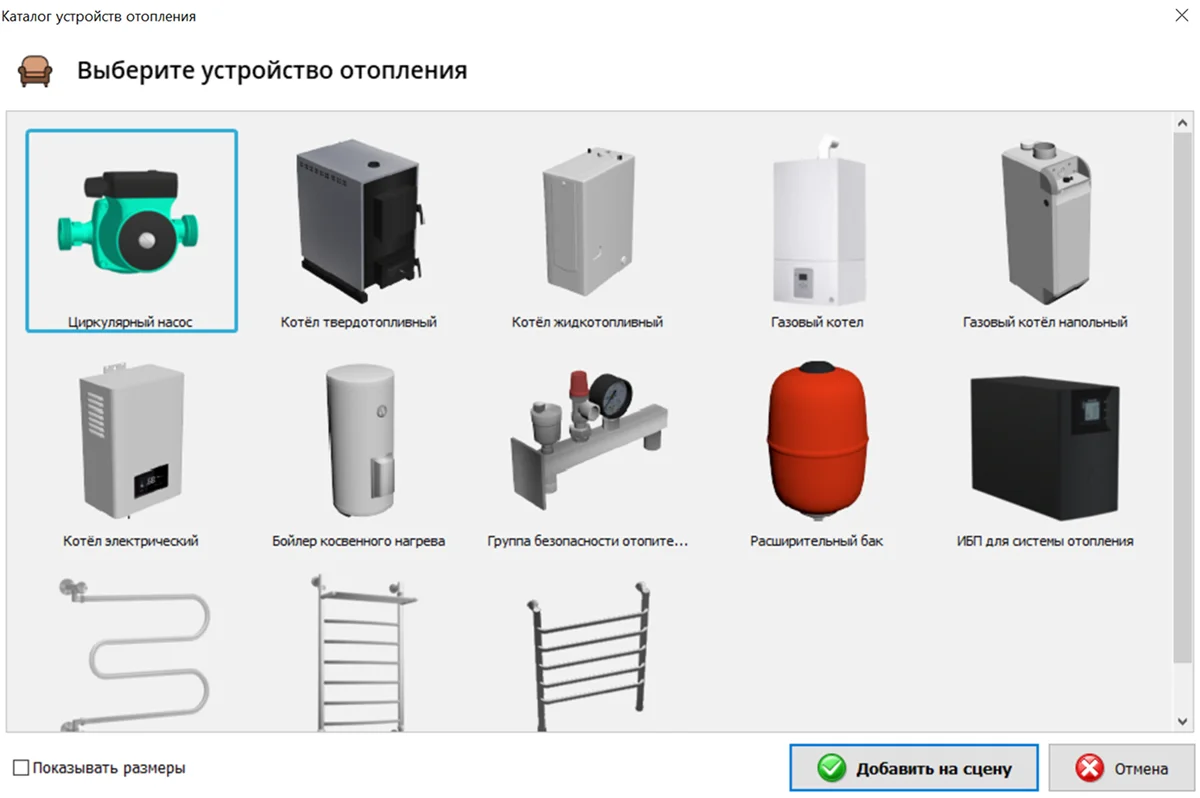

В проекте мы предусмотрели котельную для газового котла, бойлера косвенного нагрева, коллектора, а также насосного оборудования для водоснабжения. По нормативам помещение должно иметь окно, а его минимальная площадь составлять не менее 4 кв. м.

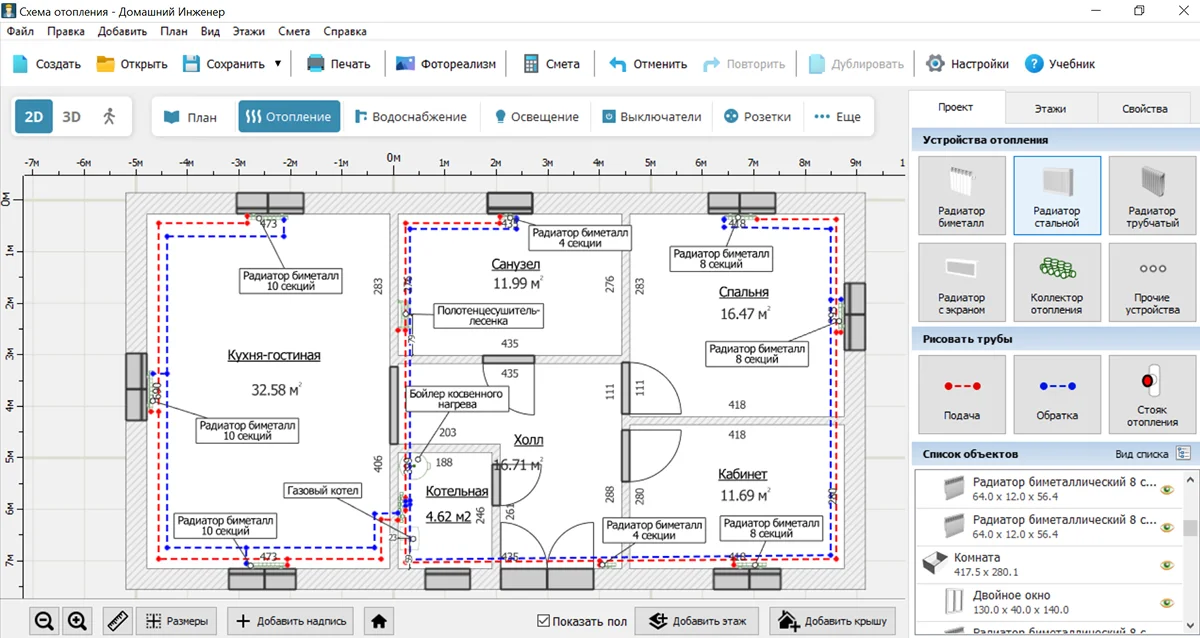

Разводку трубопроводов начинаем рисовать от коллектора. В нашем проекте трассы прокладываются по трем направлениям:
- в кухне-гостиной к подающему и обратному трубопроводам подключаются три радиатора;
- в санузле подключаем полотенцесушитель и батарею под окном;
- отдельной линией подключается радиатор в холле, а затем приборы в кабинете и спальне.

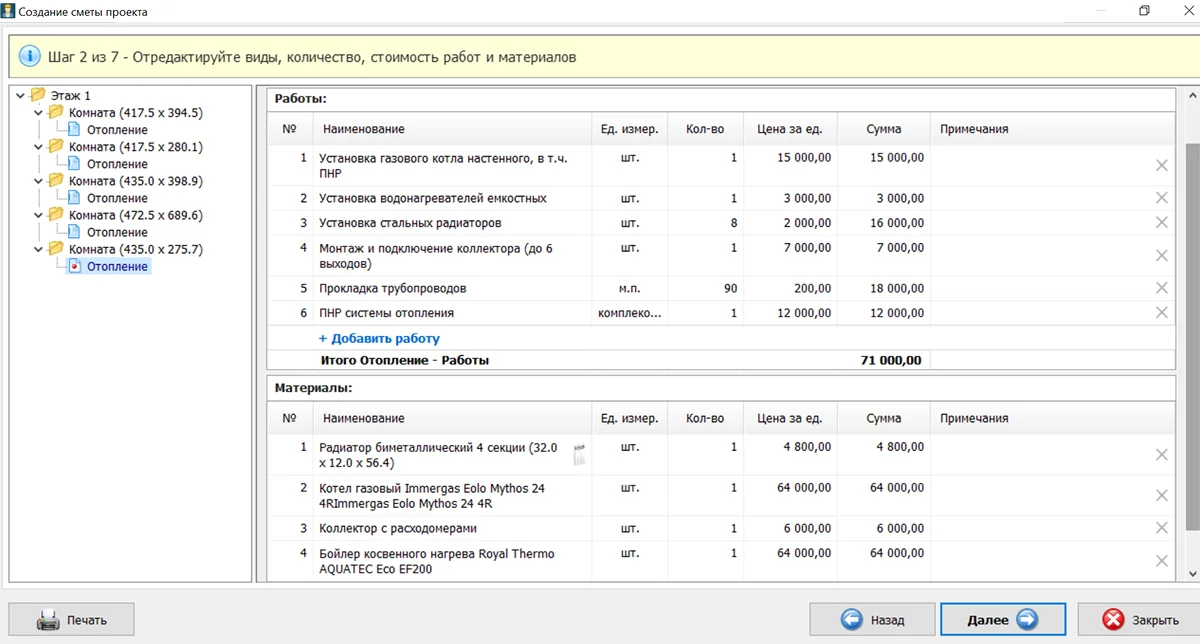

Для готового проекта в программе можно сделать сметный расчет. Для этого выбираем вкладку «Смета» и в открывшемся окне отмечаем категорию «Отопление».
Справочник программы содержит основные материалы для теплоснабжения. Можно редактировать позиции, а также добавлять свои наименования.
Для этого не нужно быть специалистом — просто скачайте ознакомительную версию программы
и создайте проект монтажа.
Монтаж водяного отопления в частном доме
Не стоит браться за монтаж без навыков сварки, прокладки труб и работы со схемами.
Что можно делать самому:
- Установку радиаторов отопления под окнами. Купили кронштейны, повесили, подключили к трубам через фитинги. Если трубы полипропиленовые — нужен паяльник за 2-3 тысячи рублей. Научиться паять полипропилен можно за пару часов.
- Прокладку труб по готовой схеме. Для водяной системы используют трубы из полипропилена — они легче, гораздо проще в монтаже и дешевле металлических. Режете, паяете, крепите к стенам. Главное — правильно соблюдать уклоны для естественной циркуляции или стравливания воздуха.
- Установку расширительного бака, если понимаете схему подключения. Монтируется на обратке перед котлом.
- Заполнение системы водой и первый запуск под контролем специалиста. Если все собрано правильно, запустить несложно.
Что категорически нельзя делать самому:
- Установку и подключение газового котла. Это делают только лицензированные газовщики. Самовольное подключение — административная ответственность, штраф, отключение газа. И к тому же смертельно опасно.
- Проектирование системы без расчетов. Без предварительно рассчитанного и проверенного проекта приступать к монтажу не рекомендуется. Неправильный диаметр труб, недостаточная мощность котла, ошибки в гидравлике — и система не работает.
- Гидравлическую настройку двухтрубной системы. Нужно балансировать давление, настраивать терморегуляторы. Дилетант наколет воздуха, забьет систему, и половина радиаторов не будет греть.
- Монтаж сложных схем — лучевой разводки, многоконтурных систем, интеграции теплых полов с радиаторами. Здесь нужен опыт, а ошибка обойдется дороже услуг монтажников.
Итог: собрать простую однотрубную систему в небольшом доме можно и своими руками, если руки растут откуда надо. Но проект должен сделать специалист, котел подключает тоже специалист. Сэкономите на монтаже примерно 50-100 тысяч, но если ошибетесь, переделка выйдет дороже.
Хотите все-таки узнать, как сделать водяное отопление в частном доме? Сеть теплоснабжения монтируется в несколько этапов:
- Монтаж разводки. Прокладка трубопроводов выполняется согласно спроектированным трассам. Горизонтальная разводка обычно укладывается в стяжке пола. В брусовых и каркасных домах применяется открытый способ монтажа, который предъявляет эстетические требования к внешнему виду труб. В зависимости от материала трубы соединяются с помощью фитингов или сварки.
Чтобы трубы не «всплывали», при заливке стяжки необходимо закрепить их до полного застывания раствора. Для фиксации используют пластиковые стяжки, якорные скобы, а также монтажные шины.

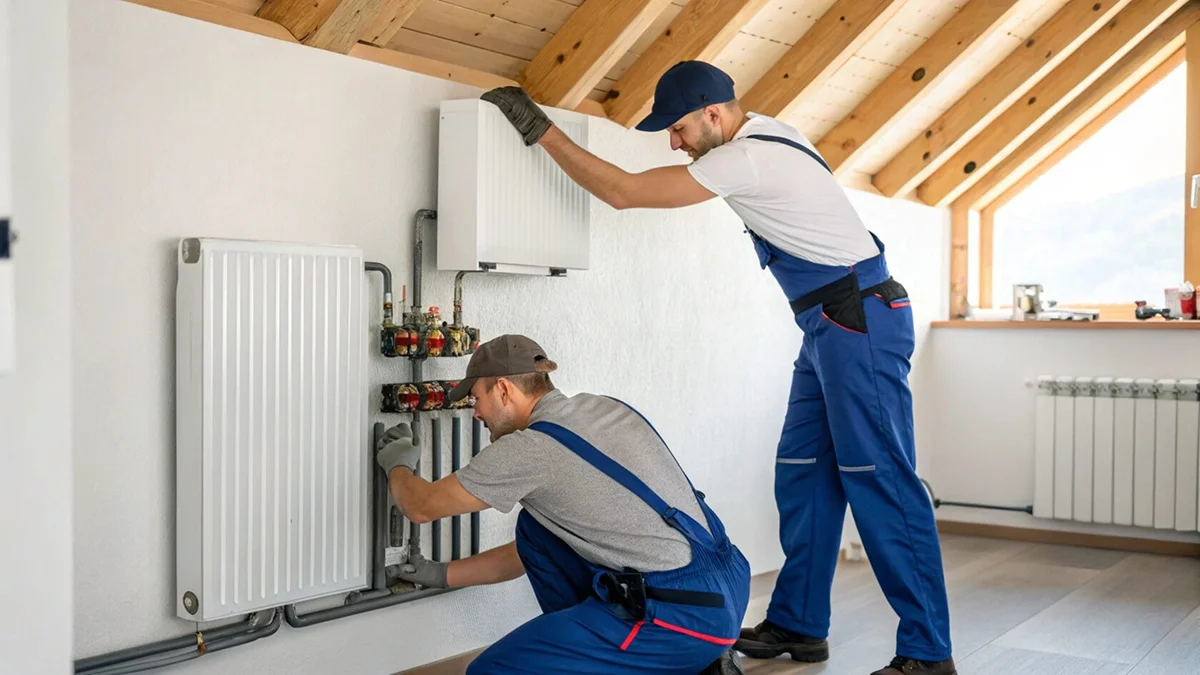

- Установка радиаторов и коллекторов. Оптимальное место — под оконными проемами. В этом случае нагретый воздух будет создавать тепловую завесу. Минимальное расстояние от радиатора до пола и подоконника должно составлять 10-12 см. При разводке в стяжке подключение выполняется снизу, при открытом способе прокладки — сбоку. Существует также диагональное подключение радиаторов, при котором подача теплоносителя выполняется сверху, а выход теплоносителя снизу в противоположной части. Этот вариант хорош при большом количестве секций, так как обеспечивает быстрый и равномерный прогрев.
Для корректной циркуляции приборы устанавливают строго по уровню. На крайнем радиаторе необходимо предусмотреть кран для отвода воздуха.
Частая ошибка при установке подоконной доски — в погоне за эстетикой плоскость подоконника слишком сильно выносят в сторону комнаты, перекрывая таким образом воздушный поток и нарушая циркуляцию.
- Монтаж котла. Отопительный котел — электрический или газовый — сложное инженерное оборудование повышенной опасности. Неправильная установка котла может привести к его поломке и выходу из строя, а в худшем случае — к возгоранию и даже взрыву. Поэтому монтаж и подключение к газо- и водопроводу лучше доверить сертифицированным специалистам.
- Проверка и опрессовка. После выполнения монтажных работ разводку необходимо проверить на наличие дефектов — негерметичных соединений и микротрещин. Трассы и места стыков внимательно осматриваются, а затем контуры заполняются водой под давлением, превышающем рабочее в 1,5-2 раза. В таком состоянии система выдерживается около 30 минут либо до появления первых протечек. После ликвидации всех дефектов проводят повторную опрессовку.
- Запуск и настройка. Пусконаладочные работы также лучше доверить специалистам. Они выполнят гидравлическую балансировку теплоносителя с помощью расходомеров, а также настройку температуры с использованием автоматики.
Резюме
Водяная система — оптимальный вариант для эффективного обогрева загородного дома. Она работает по принципу циркуляции: может быть как естественной — основанной на разности температур, так и принудительной — когда движение в контуре создается с помощью насоса.
Отопительная сеть состоит из котла и приборов, отдающих тепло в помещение и трубопроводы разводки. Схема подключения водяной системы отопления и вариант ее прокладки зависят от площади здания. Для небольших коттеджей достаточно однотрубной разводки с самотечным перемещением теплоносителя, коттеджи для постоянного проживания оборудуются сложными коллекторными системами с принудительной циркуляцией.
Если вам сложно разобраться в расчетах, проектирование лучше доверить специалистам. При этом существуют программы, которые позволяют самостоятельно отрисовать отопительную сеть. Одна из таких программ — Домашний Инженер 3D, в которой можно с легкостью создать план разводки даже не будучи профессионалом.
Ответы на популярные вопросы
- В домах для сезонного проживания вполне достаточно недорогого радиаторного отопления.
- Коттеджи, рассчитанные на круглогодичное проживание, требуют более обстоятельного подхода. Здесь как минимум нужна двухтрубная разводка, которая обеспечит равномерное распределение тепла в доме.
- Лучевая разводка — самый дорогой и сложный вариант монтажа, при котором каждый отопительный прибор независимо подключается к коллектору. Она дает возможность настройки и управления температурными параметрами в каждом помещении.
Основной ориентир — тепловая мощность, необходимая для отопления дома. Проще всего исходить из площади: для хорошо утепленного здания в среднем требуется 1 кВт на 10 кв. м. Но это лишь начальная оценка. Точный расчет мощности должен учитывать регион, высоту потолков, утепление, количество окон и теплопотери. Если котел будет греть и воду для кранов, к полученной цифре нужно добавить запас.
Для надежности используйте профессиональные калькуляторы теплопотерь или обратитесь к инженеру-теплотехнику. Правильно подобранная мощность — это комфорт и экономия.
Это два разных вида систем водяного отопления. В однотрубной схеме приборы подключаются последовательно друг за другом. При таком способе самый первый радиатор будет самым горячим, а до последнего прибора в цепочке теплоноситель дойдет уже сильно остывшим. В двухтрубных разводках к каждой батарее подходят две трубы — подающего и обратного контуров. Таким образом все приборы получают тепло одинаковой температуры. При необходимости любой радиатор можно отключить, просто перекрыв краны.
Действительно часть работ можно выполнить самостоятельно. В их числе:
- разводка труб из полипропилена — необходим паяльник и минимальные навыки сварки;
- монтаж радиаторов;
- установка расширительного бака, бойлера;
- заполнение сети теплоносителем, опрессовка.
Категорически запрещено устанавливать и подключать газовый котел работникам, не имеющим соответствующей квалификации.
