Двухтрубная система отопления в частном доме: виды, схемы и монтаж

Двухтрубная система отопления в частном доме обеспечивает одинаковый прогрев радиаторов по всему зданию. Это возможно благодаря разделению «подачи» и «обратки» по разным веткам. Именно поэтому такая схема завоевала большую популярность у домовладельцев. Но ее гораздо сложнее спроектировать и смонтировать. Чтобы не допустить ошибок, читайте статью.

Двухтрубная vs однотрубная система

Чтобы понять различия между двумя типами разводок, сравним их по основным параметрам.

Принцип циркуляции и распределения тепла

В однотрубной схеме, часто называемой «ленинградкой», теплоноситель движется по замкнутому кольцу. Из котла — в первый радиатор, затем во второй, третий и так далее, пока не вернется обратно. Каждая батарея забирает часть тепла, и вода постепенно остывает. В результате первый прибор получает воду температурой 70°C, а последний — уже 45–50°C.

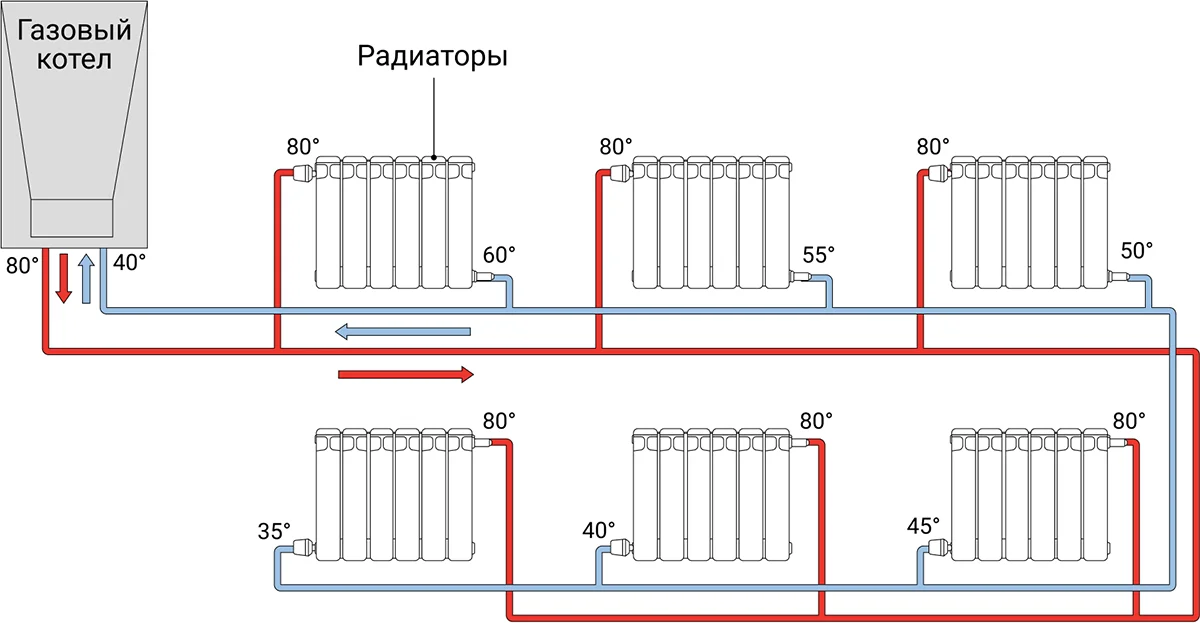

В двухтрубном варианте каждая батарея подключена параллельно. Горячая вода поступает ко всем приборам почти одновременно, а остывшая уходит по отдельной магистрали. Температура на входе в каждую батарею отличается незначительно. Обычно разница не превышает 2–3 градусов. Благодаря этому не нужно повышать общую температуру, чтобы добиться равномерного прогрева.

Влияние на комфорт и управляемость

Однотрубная разводка практически не поддается точной регулировке. Если установить термостатический клапан на одной из батарей, он будет ограничивать поток воды не только для себя, но и для всех последующих приборов. Это может привести к полному отключению дальних комнат от отопления. По этой причине в «ленинградке» чаще используют простые шаровые краны без тонкой настройки температуры.

Двухтрубное исполнение позволяет устанавливать термоголовки на каждую батарею независимо. Тут можно задать 22°C в спальне, 18°C в гостиной и 16°C в коридоре, и автоматика будет поддерживать эти значения. Это не только повышает комфорт, но и снижает потребление энергии на 15–25% за счет отсутствия перегрева.

Материалы, стоимость и сложность монтажа

«Ленинградка» требует меньше материалов. Тут одна магистраль вместо двух, меньше фитингов, проще разводка. На этом выгода заканчивается. Чтобы компенсировать неравномерный прогрев, приходится увеличивать мощность котла, ставить дополнительные насосы или использовать батареи с запасом по секциям.

Двухтрубная схема дороже на 20–40% из-за увеличенного количества труб и соединений. Но эта разница окупается за счет низкого расхода энергии и возможности использовать современные режимы работы котла.

Подходящие сценарии применения

Однотрубный вариант имеет смысл рассматривать только в отдельных случаях:

• небольшие дачные дома до 60–80 м² с 3–4 батареями;
• временные или сезонные объекты, где не требуется высокий уровень комфорта;
• старые здания, где невозможно проложить вторую магистраль без разрушения конструкций.

Во всех остальных ситуациях, особенно в домах площадью свыше 100 м², однотрубная система становится источником постоянных проблем. Холодные углы, необходимость ручной регулировки, невозможность автоматизации — это лишь часть неприятностей.

Двухтрубная разводка — универсальное решение, которое одинаково хорошо работает как в компактном коттедже, так и в трехэтажном особняке. Она совместима с теплыми полами, бойлерами косвенного нагрева, солнечными коллекторами и тепловыми насосами. Более того, такая разводка является стандартом для всех современных настенных газовых котлов, которые рассчитаны на работу с низкими температурами.

Виды двухтрубных систем отопления

Существует несколько вариантов подключения двухтрубной системы отопления. Выбор зависит от этажности, планировки, типа отделки и желаемого уровня автоматизации.

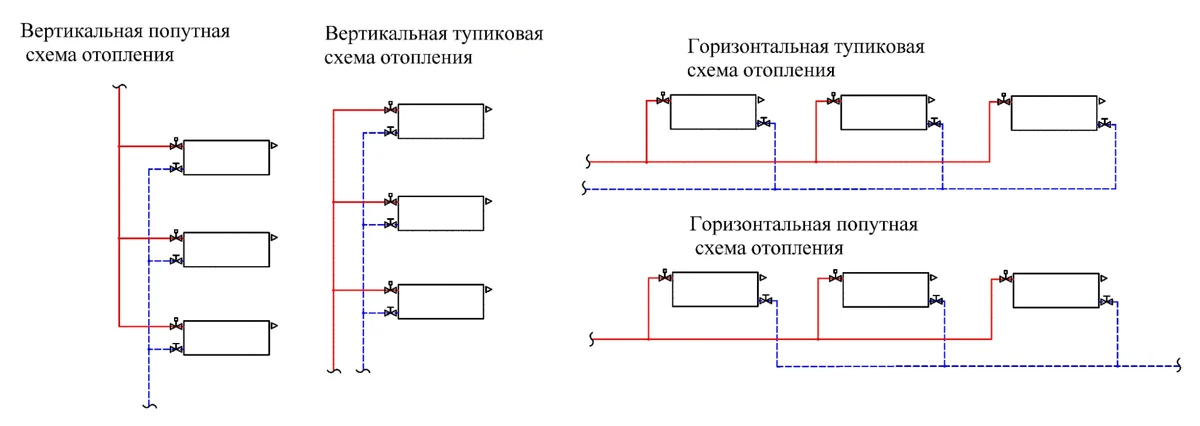

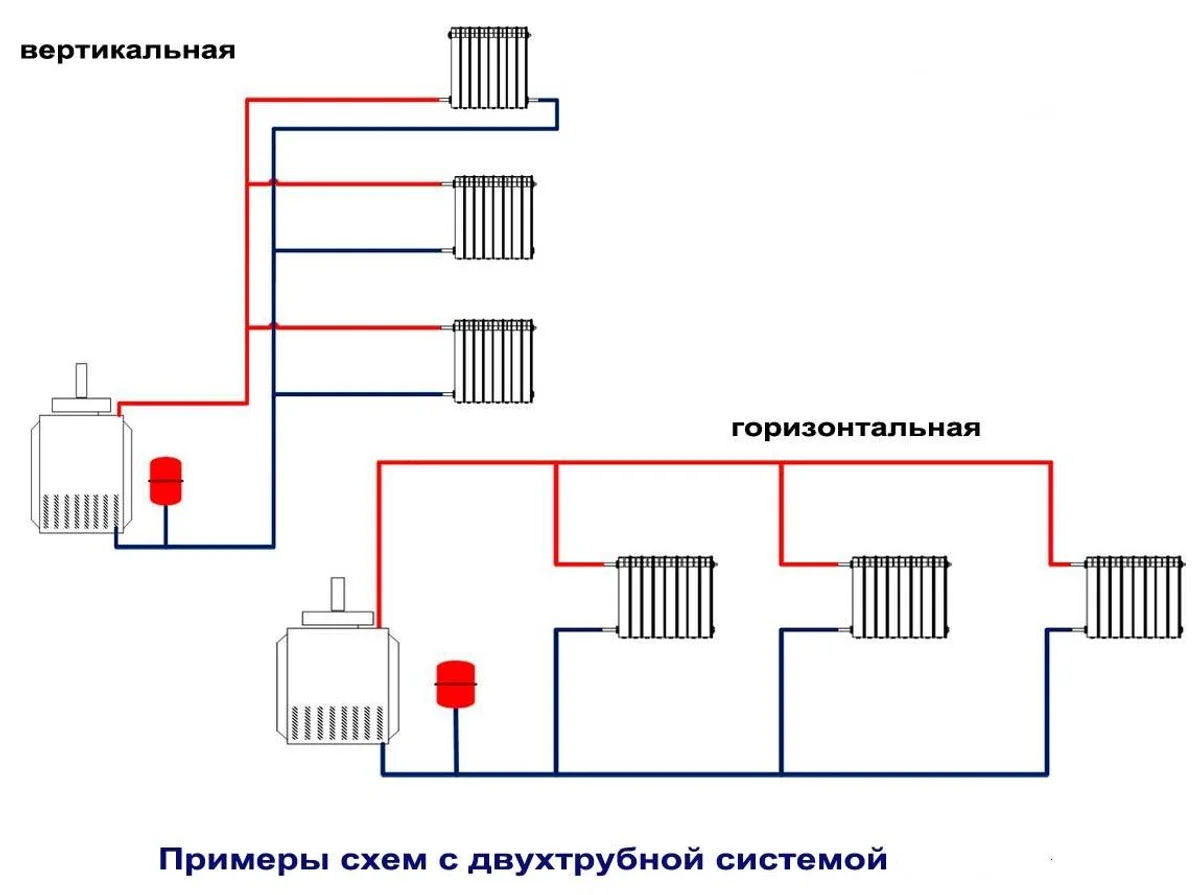

Вертикальная и горизонтальная разводка

Вертикальная разводка строится вокруг стояков, идущих от котла вверх через все этажи. К каждой трубе подсоединяют 1-2 батареи, расположенные друг под другом на разных этажах. Такое решение обычно используют в многоквартирных домах. В коттеджах на 2-3 этажа оно тоже оправдано, если нужно минимизировать количество труб в полу. Однако в этом варианте часто происходит завоздушивание труб. Поэтому нужно ставить воздухоотводчики на каждом вертикальном стояке. Давление на первом и последнем этажах сильно различается, регулировать радиаторы сложно.

Горизонтальная разводка предполагает, что на каждом ярусе организуется свой замкнутый контур. Это дает больше гибкости: можно отключить отопление на втором этаже, не затрагивая первый. Такая разводка лучше сочетается с современными приборами и чаще используется в новых зданиях.

Верхняя и нижняя разводка

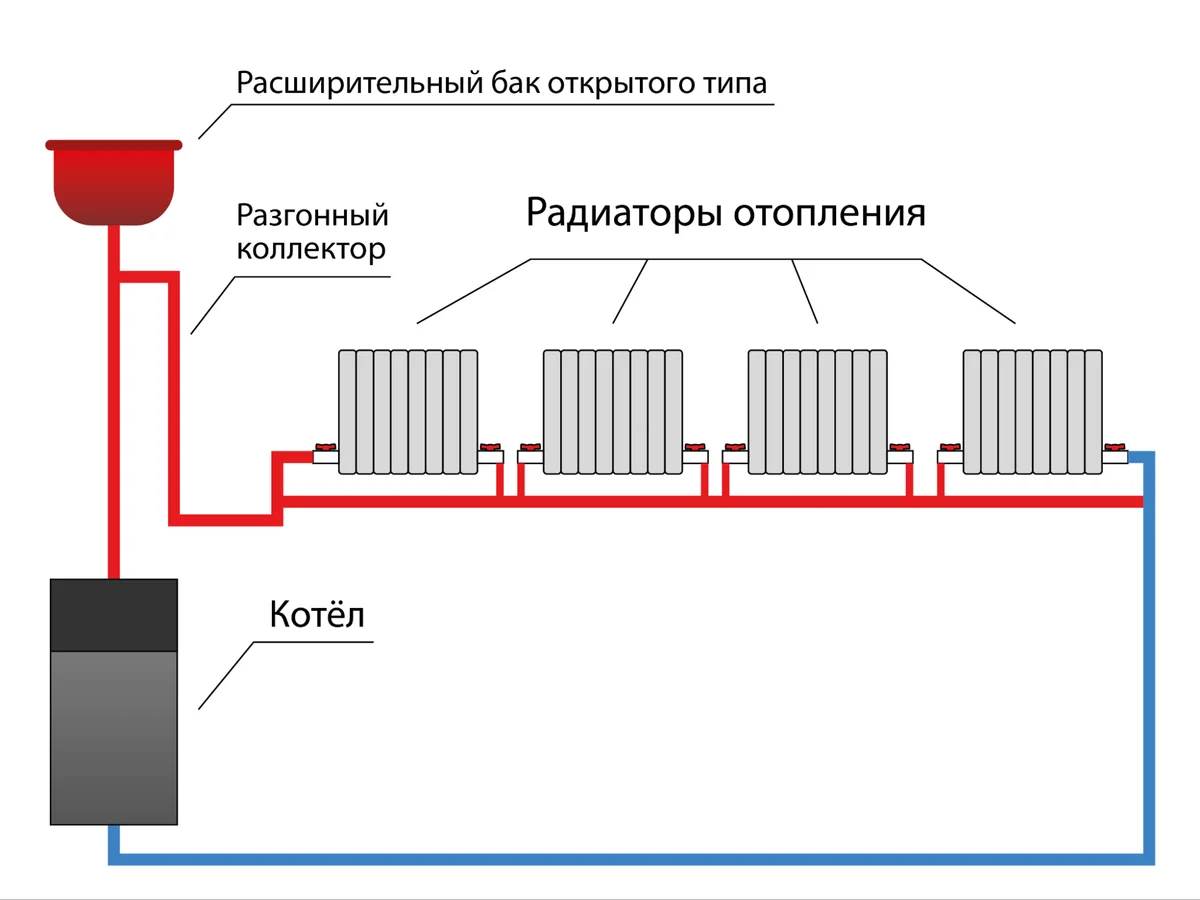

Верхняя разводка оптимальна при естественной циркуляции теплоносителя. Горячая вода поступает на чердак, а оттуда спускается по стоякам в батареи. Обратка идет понизу, обычно в подвале или по полу первого этажа.

Нижняя разводка — современный стандарт. Обе магистрали идут внизу: в штробах, в полу или в подпольном пространстве. Это позволяет полностью скрыть коммуникации и равномерно распределить тепло. Но в таком случае придется обязательно ставить циркуляционный насос.

Тупиковая разводка

Это самая распространенная схема в малоэтажном строительстве. От котла отходят два «плеча»: одно для подачи теплоносителя, другое — для возврата. Радиаторы подключаются между ними. Простота монтажа и четкая логика делают ее популярной, но есть нюанс. Чем дальше батарея от котла, тем длиннее путь теплоносителя. Из-за этого происходит снижение давления возле последних радиаторов. Чтобы решить проблему, приходится использовать балансировочные клапаны и уменьшать диаметр трубопровода по мере удаления от нагревателя.

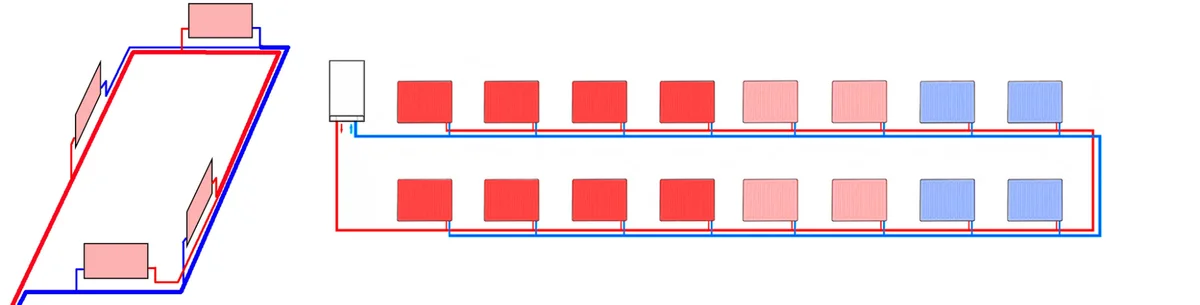

«Попутка» или петля Тихельмана

Здесь подающая магистраль идет от котла к самому дальнему радиатору, а обратка проходит все приборы в обратном порядке. В результате длина пути через каждую точку подключения практически одинакова. Благодаря этому не нужно вручную выравнивать давление клапанами и менять диаметры трубопроводов. Петля Тихельмана идеальна для домов с линейной планировкой. При других вариантах расположения помещений она становится слишком сложной.

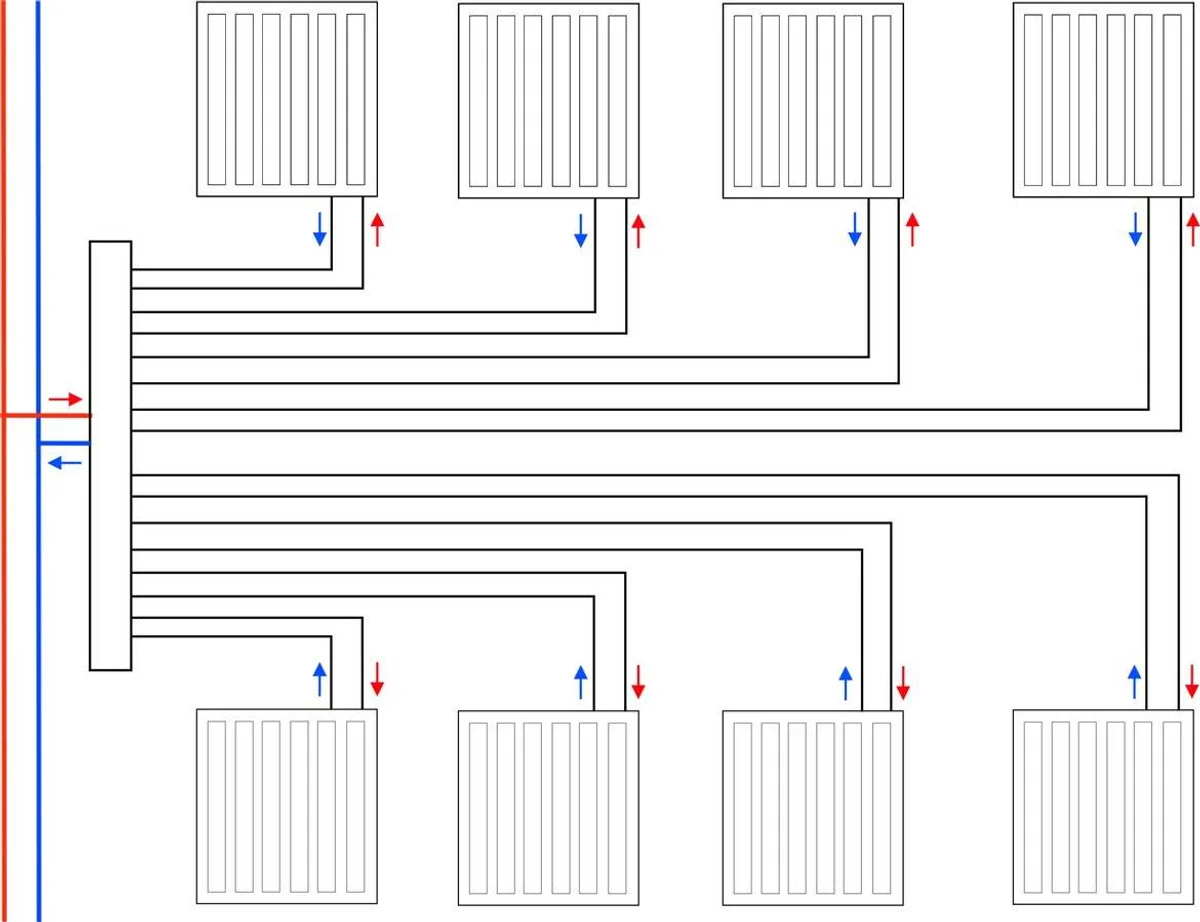

Лучевая или коллекторная разводка

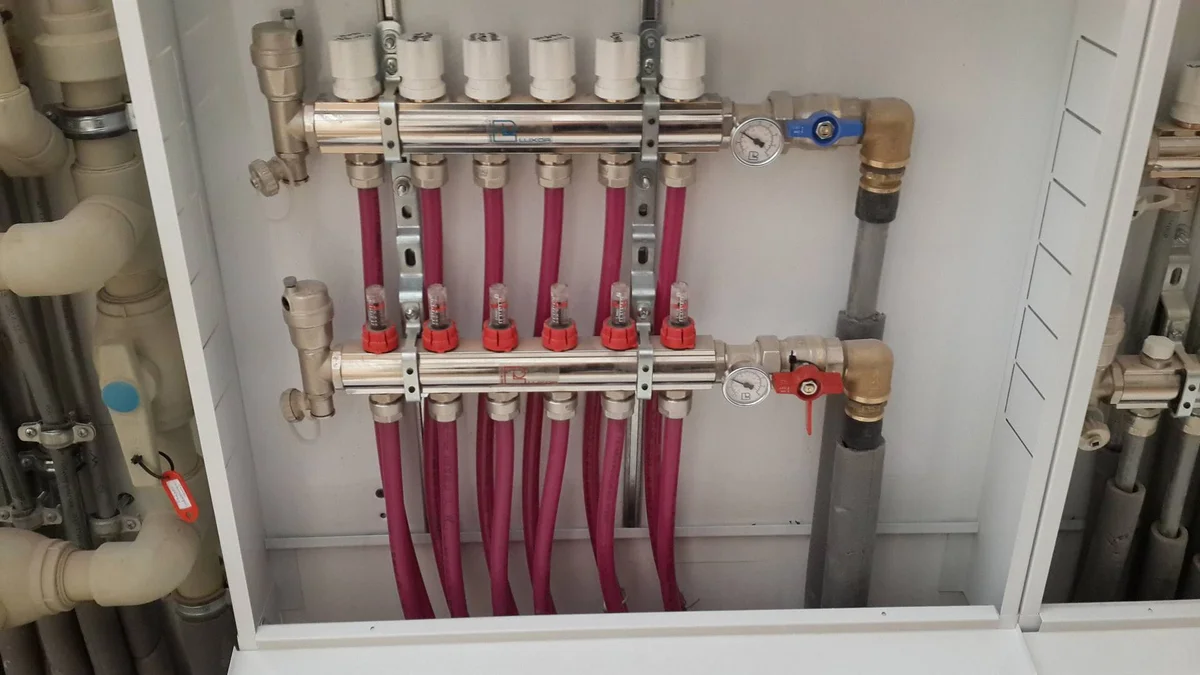

Каждая батарея подключается к центральному коллектору подачей и обраткой. Это максимально гибкий вариант: можно регулировать, отключать и обслуживать батареи независимо. Каждый из них фактически превращается в отдельный отопительный контур.

Лучевая схема почти всегда используется при скрытом монтаже в стяжке, особенно в сочетании с теплыми полами. Минусы — высокий расход труб и необходимость установки коллекторного шкафа.

Основные узлы системы

Надежность двухконтурной системы отопления частного дома во многом зависит от качества компонентов. Ее основу составляют:

• Котел. Нагревательный элемент, который необходимо тщательно подбирать с учетом площади, утепления, климатической зоны и других факторов. По источнику энергии может быть газовым, твердотопливным, электрическим. Также вместо котла можно использовать тепловой насос.
• Насос. Обеспечивает принудительную циркуляцию теплоносителя. В двухтрубных схемах он почти всегда обязателен, особенно при нижней и горизонтальной разводке. Насосы с фиксированной скоростью стоят дешевле, но лучше брать модели с регулировкой. Она позволяет адаптировать скорость движения воды. Это пригодится в межсезонье, когда сильное отопление не нужно. Когда убавить нагрев котла нельзя, можно будет замедлить циркуляцию, чтобы помещения не перегревались сверх меры.
• Расширительный бак. Компенсирует увеличение объема воды при нагреве. Такие приборы бывают двух типов — закрытые и открытые. В современных проектах обычно используются закрытые. Они позволяют создавать избыточное давление, не требуют контроля уровня воды, а устанавливать их можно в любой точке здания.
• Группа безопасности. Устройство, совмещающее в себе манометр, предохранительный клапан, который срабатывает при превышении давления, и автоматический воздухоотводчик. Устанавливается на подающей магистрали рядом с котлом.
• Радиаторы с термостатическими клапанами. Это батареи с регулировкой. Термоголовка реагирует на температуру в помещении и прикрывает поток теплоносителя, когда заданная температура достигнута. Клапаны убирают риск перегрева и экономят до 15–20% энергии.

Схема двухтрубной системы отопления в частном доме

Чтобы сделать двухтрубную систему отопления своими руками, нужна подробная схема.

На чертеже должны быть отражены:

• расположение котельной;
• точки установки радиаторов с учетом окон, дверей и мебели;
• трассы прокладки трубопроводов;
• места установки коллекторов, насосов и другого оборудования.

Чтобы упростить работу со схемой, воспользуйтесь программой Домашний Инженер 3D.

Она позволяет:

• загрузить обмерный план помещения в качестве подложки;
• начертить планировку дома любой этажности;
• визуализировать расстановку оборудования в котельной;
• разместить батареи различной мощности под окнами и на стенах;
• отметить расположение обратки и подачи;
• создать смету с учетом цен монтажных работ и материалов.

В программе есть готовый каталог оборудования. Помимо схемы отопления тут можно составить план электрики, канализации и водоснабжения. Благодаря этому вы гарантированно избежите пересечения коммуникаций между собой.

Рассмотрим процесс создания схемы на примере данной программы.

1. Возьмите актуальный план дома.

Запустите программу и нажмите «Новый проект». Выберите режим «Создать на основе плана», если у вас есть чертеж с точными размерами. В этом случае понадобится только разметить стены, добавить окна и двери.

Если готового чертежа нет, составьте его самостоятельно в режиме «Начать с нуля». Начните с отрисовки внешних стен, потом добавляйте межкомнатные.

2. Определите место установки котла.

Выберите место под котельную на своем чертеже. Руководствуйтесь нормами из СП 281.1325800.2016, раздел 14:

• помещение не должно граничить с жилыми комнатами;
• обязательно наличие окна площадью не менее 3% от объема котельной;
• вентиляция должна обновлять весь воздух раз в час;
• высота потолков — не менее 2,5 м;
• объем помещения — от 15 м³;
• дверь должна открываться наружу.

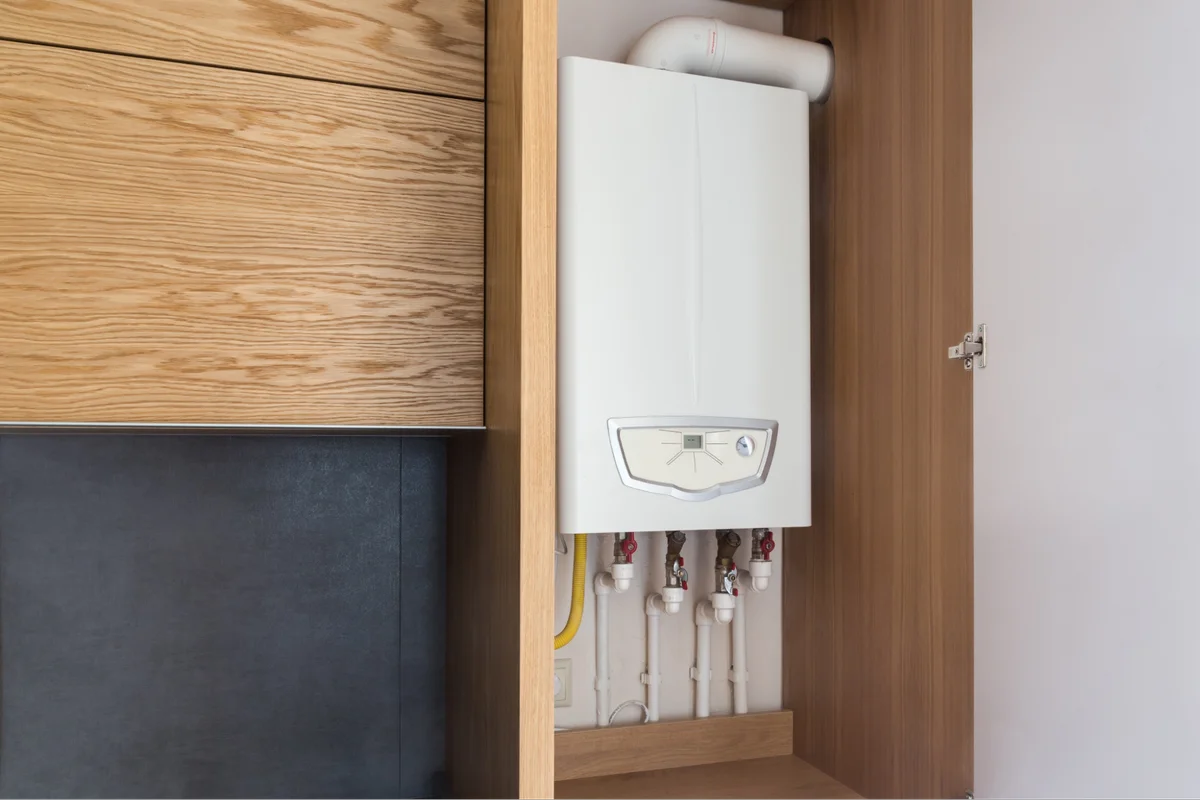

Если мощность газового котла не превышает 50 кВт, допускается размещать его на кухне. Но ее объем должен быть не менее 15 м³ для отопительного оборудования с закрытой камерой сгорания и не менее 21 м³ — с открытой.

Когда определитесь с выбором, перейдите на вкладку «Отопление» и нажмите кнопку «Прочие устройства». В базе приложения есть газовые напольный и настенный, твердотопливный и другие виды котлов. Разместите нужную модель в выбранном помещении.

3. Разместите радиаторы.

Расставьте отопительные приборы под окнами или вдоль наружных стен. Учитывайте площадь каждой комнаты при выборе количества секций. Чем больше помещение — тем мощнее батарея. Чтобы не ошибиться, нужно выполнить точный расчет. Проще всего сделать его, используя онлайн-калькулятор радиаторов на официальном сайте программы Домашний Инженер 3D.

Не забудьте про санузлы, коридоры и лестничные пролеты. Они тоже требуют обогрева.

4. Выберите тип разводки.

Решите, какая схема двухтрубной системы отопления в частном доме подходит вашему объекту. При линейной планировке рассмотрите петлю Тихельмана. При сложной геометрии или множестве ответвлений выбирайте тупиковую схему. При желании скрыть трубы и управлять каждым контуром отдельно используйте лучевую разводку через коллектор.

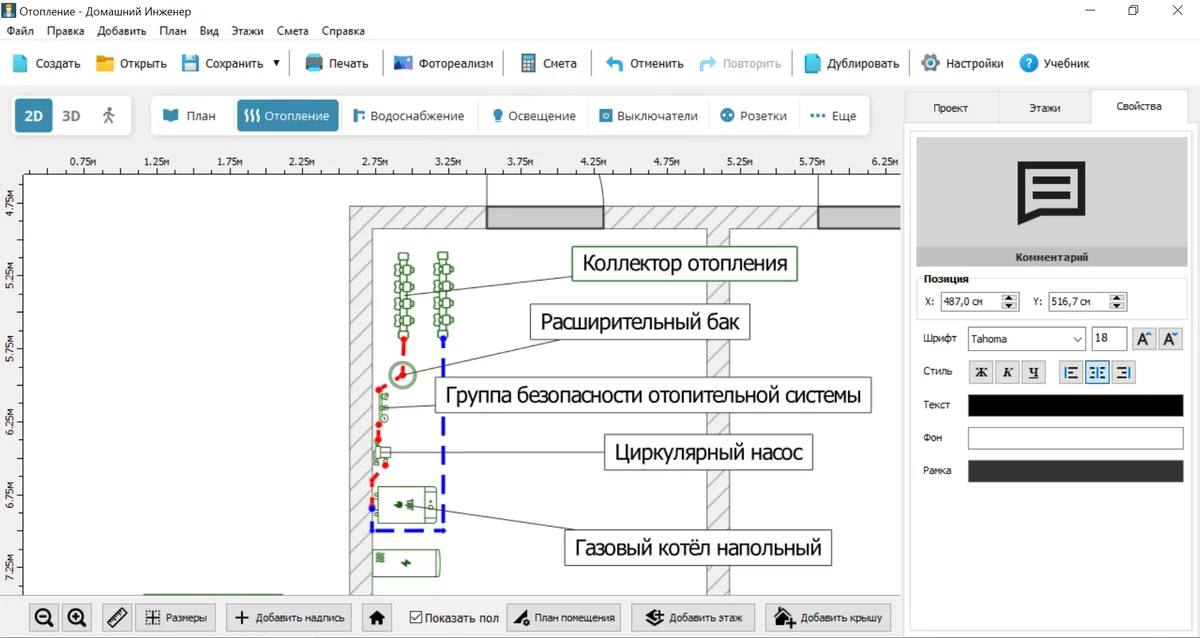

5. Укажите ключевые узлы.

Нажмите на кнопку «Прочее оборудование» в правом меню. Отсюда можно добавить на план:

• циркуляционный насос;
• расширительный бак;
• группу безопасности;
• источник бесперебойного питания для насоса;
• коллекторы и другое оборудование.

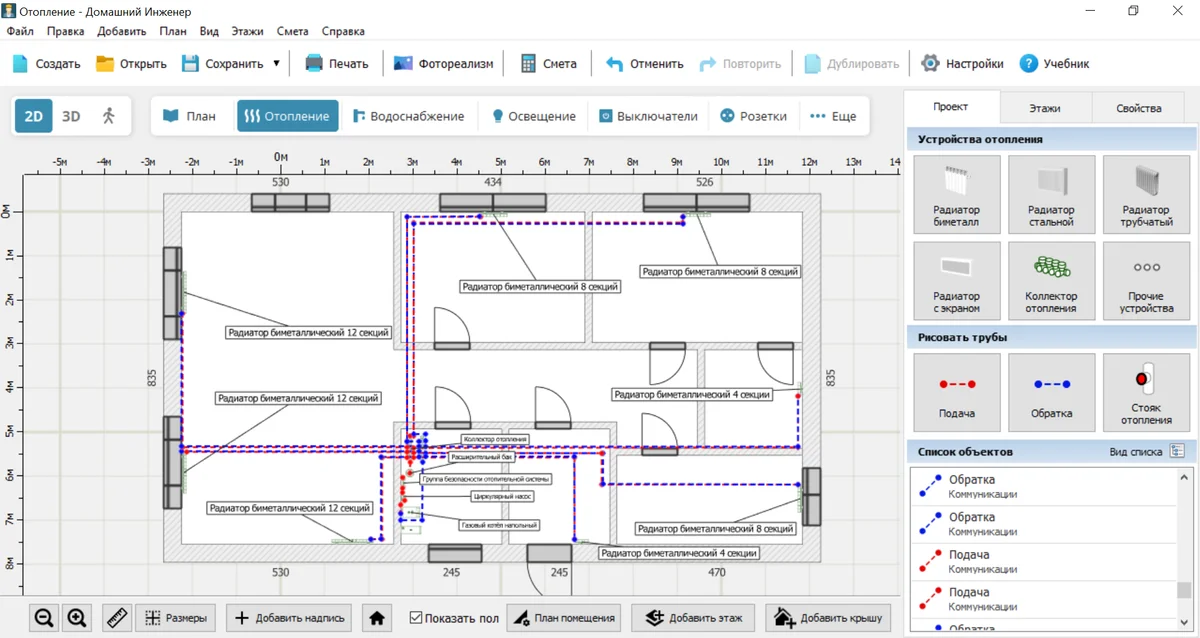

6. Наметьте трассы трубопроводов.

Чтобы нарисовать трубы, найдите одноименный пункт в правом меню. Там есть кнопки для добавления магистралей подачи и обратки.

Проведите трубы от котла к каждому радиатору. Избегайте резких поворотов и пересечений с другими инженерными коммуникациями. Если планируете скрытый монтаж, проложите трассы в стенах, полу или под потолком — но только там, где это не нарушит целостность конструкций.

7. Подберите диаметры труб.

Начните с главной магистрали от котла. Она должна быть самого большого диаметра, обычно это 25–32 мм. По мере подключения радиаторов диаметр можно уменьшать до 20 мм, а на последних приборах — до 16 мм. Это обеспечит равномерное распределение потока. Если используете петлю Тихельмана, такие меры не понадобятся.

Чтобы не пришлось делать дополнительные схемы, отметьте диаметры трубопроводов прямо на созданном чертеже. Нажмите «Добавить надпись» и проставьте комментарии.

8. Проверьте гидравлическую сбалансированность.

Убедитесь, что длина подающей и обратной веток для каждой батареи примерно одинакова — особенно в тупиковом варианте. Если разница велика, предусмотрите балансировочные клапаны. Для измерения длин на схеме двухтрубной системы отопления частного дома воспользуйтесь инструментом «Линейка». Он находится в левом нижнем углу окна.

Пример проекта коллекторной схемы

Монтаж и пусконаладка двухтрубной системы отопления

Начинайте монтаж с подготовки поверхностей. Если вы планируете скрытую прокладку двухтрубного отопления, заранее сделайте штробы в стенах или каналы в полу. Убедитесь, что их глубина достаточна для размещения труб с теплоизоляцией и защитного слоя стяжки или штукатурки. Установите оборудование в котельной до монтажа трубопроводов, чтобы точно определить точки подключения магистралей.

Укладывайте коммуникации в соответствии с выбранной схемой. При скрытом монтаже разместите их на полу или в штробах, оставив свободные концы для будущего подключения радиаторов. При открытом монтаже сначала закрепите батареи на стенах, а затем соедините их трубами. Прежде чем окончательно затянуть все фитинги, убедитесь, что разводка соответствует плану.

Обязательно изолируйте все трубы, проходящие в стяжке, гофрой из вспененного полиэтилена толщиной не менее 9 мм. Это предотвратит нагрев бетона, снизит теплопотери и компенсирует линейное расширение при нагреве.

Выполняйте соединения строго по технологии:

• Сваривайте полипропилен с соблюдением времени нагрева. Чем больше диаметр трубы и меньше температура воздуха, тем дольше нужно держать.
• Для разрезания используйте специальный труборез. В отличие от ножовки, он позволяет сделать торец аккуратным, чистым и ровным.
• Размечайте фитинги. Перед сваркой наденьте фитинг на трубу и отметьте маркером границу, до которой она вошла внутрь. Когда будете греть и соединять детали паяльником, следите, чтобы труба вошла ровно до этой метки — тогда соединение получится прочным и в дальнейшем не забьется пластиком изнутри.

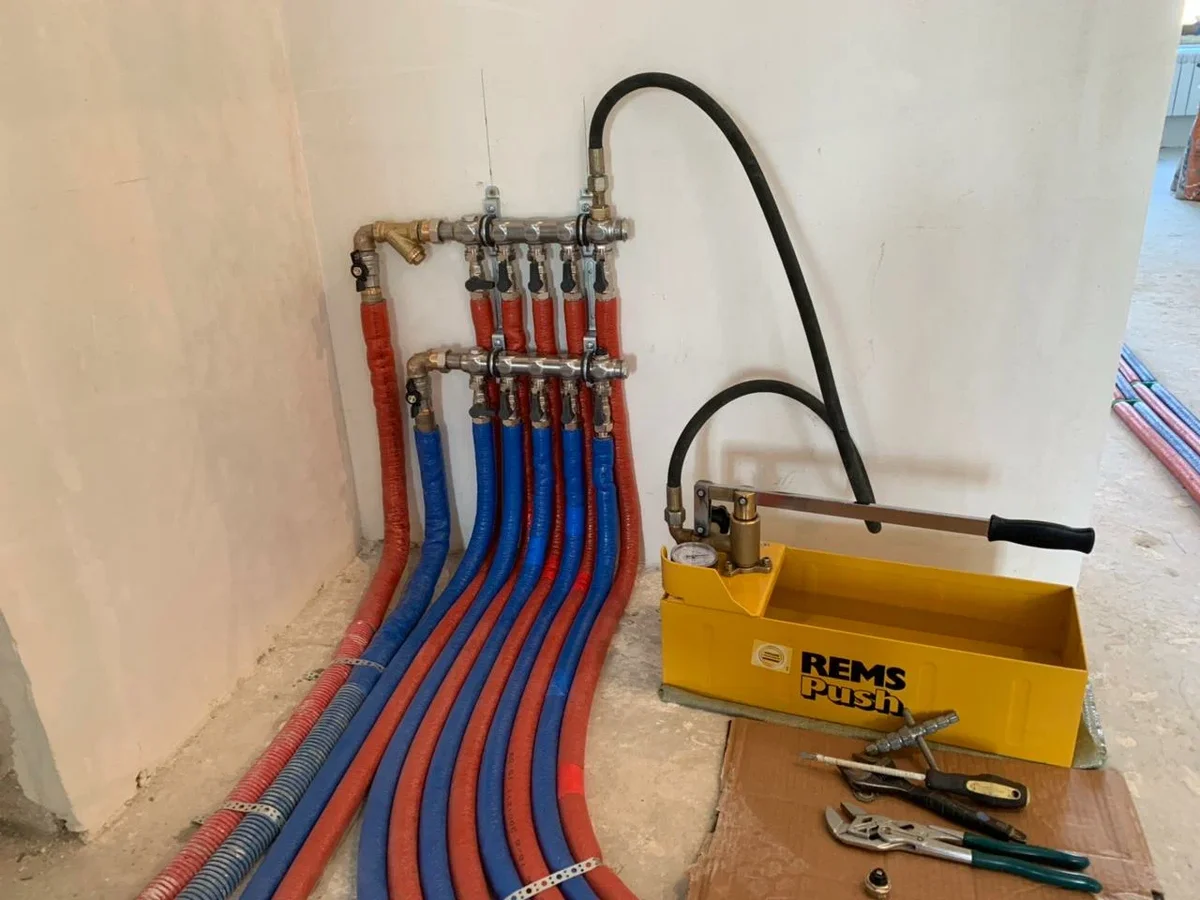

Перед заливкой стяжки или закрытием стен проведите опрессовку. Заполните трубы водой или воздухом, создайте давление в 2,5–3 бара. Выдержите это значение не менее 30 минут, а лучше — 2–4 часа. Убедитесь, что манометр не фиксирует падения. Только после подтверждения герметичности можно заливать стяжку или заделывать штробы.

Когда система будет собрана, промойте ее чистой водой под давлением. Это удалит стружку, песок и другие загрязнения, попавшие внутрь во время монтажа. Затем заполните контур теплоносителем — подготовленной водой или антифризом, одобренным производителем котла. Делайте это медленно, начиная с нижней точки. Как правило, она находится возле котла. Включите циркуляционный насос на минимальной скорости и дайте ему поработать 15–20 минут. Одновременно стравливайте остаточный воздух через краны Маевского на радиаторах и проверяйте работу автоматических воздухоотводчиков. Если из них непрерывно пойдет горячая вода — значит воздух уже вышел.

Настройте гидравлический баланс с помощью регулировочных клапанов, если они есть в вашей системе. Вначале закрутите валы до минимальных значений, а затем начинайте их откручивать у одного радиатора за другим, двигаясь от котла.

После этого переведите котел в рабочий режим. Установите температуру 40–50°C и наблюдайте в течение нескольких часов. Следите за стабильностью давления, отсутствием шумов, вибраций и холодных зон на радиаторах. Покидайте здание только убедившись в корректной работе всех узлов.

Резюме

• Двухтрубная система отопления обеспечивает равномерный прогрев всех помещений благодаря параллельному подключению радиаторов.
• Для домов свыше 100 м² она является единственным практичным и эффективным решением.
• Существует несколько популярных схем — тупиковая, попутная, коллекторная. В многоэтажных зданиях также используются вертикальная, горизонтальная, верхняя и нижняя разводки. Выбор зависит от планировки дома.
• Основу системы составляют расширительный бак, котел, циркуляционный насос, группа безопасности и радиаторы с термостатами.
• Прежде чем начинать монтаж, нужно составить план. Проектирование лучше выполнять в специализированной программе, например в Домашнем Инженере 3D.
• При монтаже сначала подготовьте трассы, затем уложите трубы, установите оборудование. Соедините все части системы по технологии, проведите опрессовку, промойте коммуникации и протестируйте все в рабочем режиме.
