Проект отопления частного дома: пошаговая инструкция

Грамотная схема отопления — это основа для комфортного микроклимата в доме. Без продуманного проекта вы рискуете столкнуться с холодными углами, перегревом в одних комнатах и недогревом в других, большими счетами за ЖКУ. Возможно, все придется переделывать уже через несколько лет.

В этой статье мы разберем основные этапы проектирования водяной системы, не останавливаясь на воздушном отоплении и других альтернативах.

Что входит в проект отопления
частного дома

Проект — это комплексное решение, описывающее все аспекты теплоснабжения здания. Он состоит из нескольких взаимосвязанных частей:

• Схема отопительной системы. Определяет тип разводки: однотрубная с последовательным подключением радиаторов, двухтрубная с отдельной подачей и обраткой или лучевая — с индивидуальными линиями к каждому прибору. Выбор схемы влияет на равномерность прогрева, ремонтопригодность, стоимость проектирования и монтажа.
• Расчет теплопотерь и подбор мощности котла. Чтобы котел не работал «на износ» или «вхолостую», нужно точно знать, сколько энергии теряет дом. Расчет теплопотерь здания учитывает материалы стен, окон, кровли, климат региона и площадь помещений. На его основе выбирается мощность теплогенератора с небольшим запасом — обычно 10–15%.
• Разводка труб и расположение радиаторов. На плане отмечаются трассы трубопроводов, места установки батарей и тепловых насосов, другого отопительного оборудования. Учитывается эстетика, доступность для обслуживания и эффективность теплоотдачи.
• Выбор и размещение теплогенераторов. Указывается место установки газового котла, приводятся данные расчетов для выбора бойлера косвенного нагрева и других элементов.
• Описание системы управления. При проектировании отопления частного дома определяются места установки комнатных термостатов, термоголовок на радиаторах, погодозависимой автоматики и, при желании владельца, составляется план интеграции с «умным домом».
• Спецификация оборудования и материалов. Обязательно готовится таблица, в которой приводятся марки и модели котлов, батарей, труб, арматуры, насосов, расширительных баков. Указываются длины труб, количество фитингов, тип теплоносителя. Это основа для закупки и составления сметы ремонта.

Этапы проектирования отопления частного дома

Расчет теплопотерь дома

Первое, с чего начинается любое проектирование системы отопления частного дома — определение, сколько энергии уходит из вашего дома зимой. Чем больше потери, тем мощнее должен быть котел и тем больше радиаторов потребуется. Тепло уходит через стены, окна, крышу, пол и вентиляцию. На уровень потерь влияют:

• толщина и материал стен (газобетон, кирпич, дерево);
• тип окон (однокамерные, двухкамерные, энергосберегающие);
• площадь остекления;
• климат региона (средняя температура зимой);
• этажность и высота потолков.

Например, здание площадью 150 кв. м. в средней полосе России с хорошей изоляцией может терять 8–10 кВт тепла, а тот же дом с тонкими стенами и старыми окнами — до 18 кВт. Ошибка в вычислениях приведет либо к перерасходу топлива, либо к постоянному холоду.

Для точного расчета воспользуйтесь нашим онлайн-калькулятором теплопотерь — он учитывает все параметры и выдает рекомендации по тепловой мощности котла.

Подбор оборудования

После расчета теплопотерь подбирается основное оборудование:

• Котел. Выбор зависит от доступных ресурсов. Газовый — самый экономичный, если есть магистраль. Электрический котел прост в монтаже, но дорог в эксплуатации. Твердотопливный подходит для автономного отопления, но требует постоянного обслуживания. Комбинированный обеспечивает наибольшую надежность в условиях перебоев, но отличается высокой ценой.
• Радиаторы и теплые полы. Батареи — это основа для обогрева коттеджей. Теплые водяные полы обеспечивают больший комфорт, но медленнее реагируют на изменения. Часто используется комбинированная система: батареи в жилых комнатах, теплый пол в ванной и детской. Помимо этого, к общему отопительному контуру могут подключаться приборы, такие как полотенцесушители в ванной комнате.
• Дополнительное оборудование. В проект системы отопления частного дома обязательно включаются циркуляционный насос, расширительный бак, мембранный клапан, манометр, воздухоотводчик. При необходимости устанавливается бойлер косвенного нагрева для получения в доме горячей воды.

Схема разводки труб

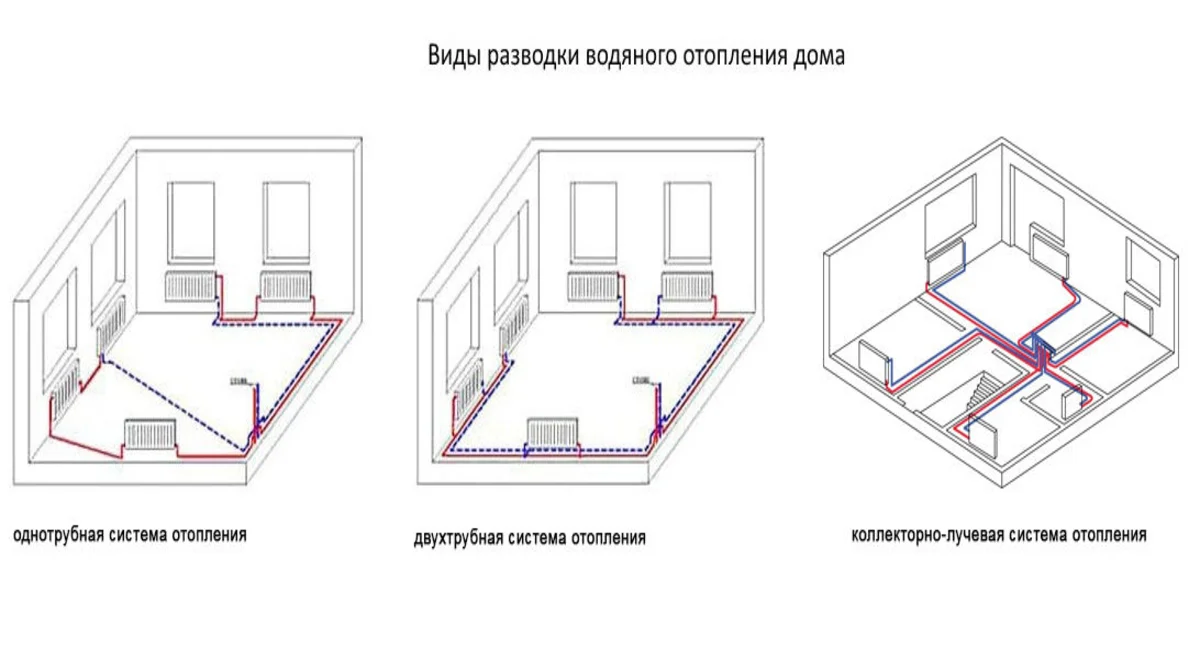

Тип разводки влияет на эффективность и стоимость системы.

• Однотрубная — простая, дешевая, но последний радиатор в цепочке будет холоднее.
• Двухтрубная — более равномерный прогрев, каждая батарея подключена параллельно.
• Лучевая (коллекторная) — самая эффективная, но дорогая. Все линии идут от центрального коллектора, что позволяет точно регулировать каждую ветку.

Помимо этого, при разработке схемы необходимо выбрать способ прокладки труб. Она может быть открытой — по стенам, в коробах. Это обеспечивает быстрый монтаж и легкий доступ в случае аварии. Также есть вариант скрытой прокладки в стенах или полу. Она обеспечивает более эстетичный внешний вид, но ее дороже монтировать. А в случае внезапной аварии такой контур будет сложнее разобрать и починить.

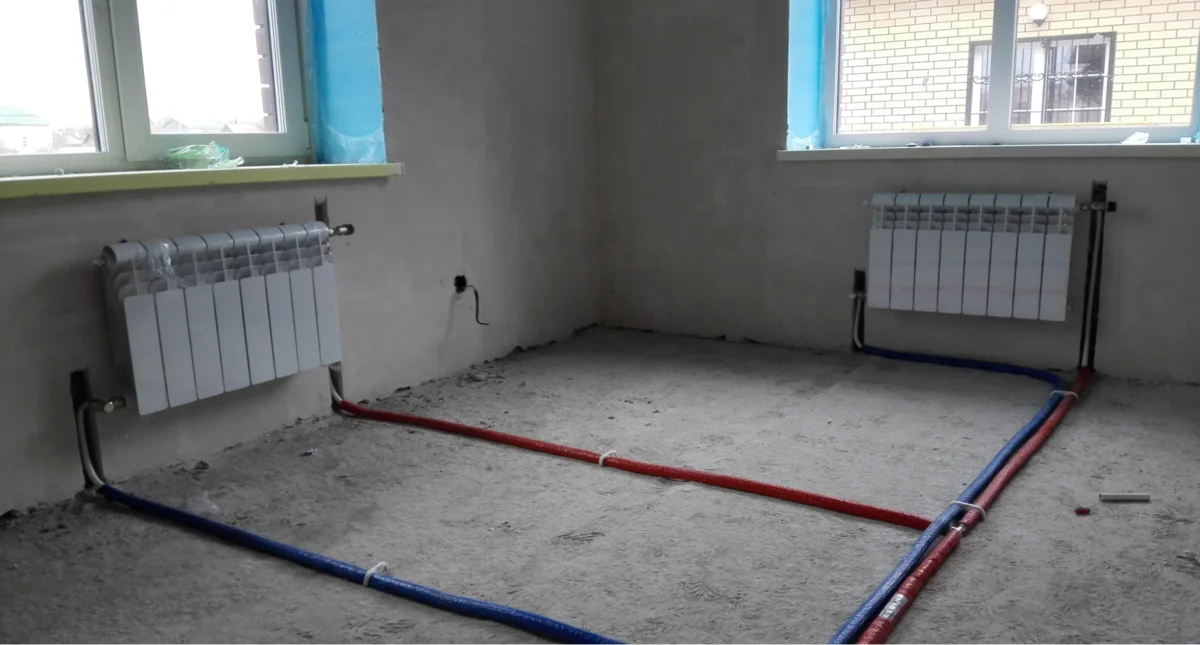

Горизонтальная разводка применяется на отдельных этажах. В такой схеме трубы прокладываются по периметру помещения или под полом, соединяя батареи на одном уровне. Это позволяет избежать вертикальных стояков и делает систему более компактной.

Горизонтальная схема разводки особенно удобна при монтаже теплых полов и скрытой прокладке труб в стяжке. Чаще всего используется в двухтрубных или лучевых системах, где каждый радиатор подключается параллельно. Это обеспечивает равномерный прогрев и возможность индивидуальной регулировки отопления.

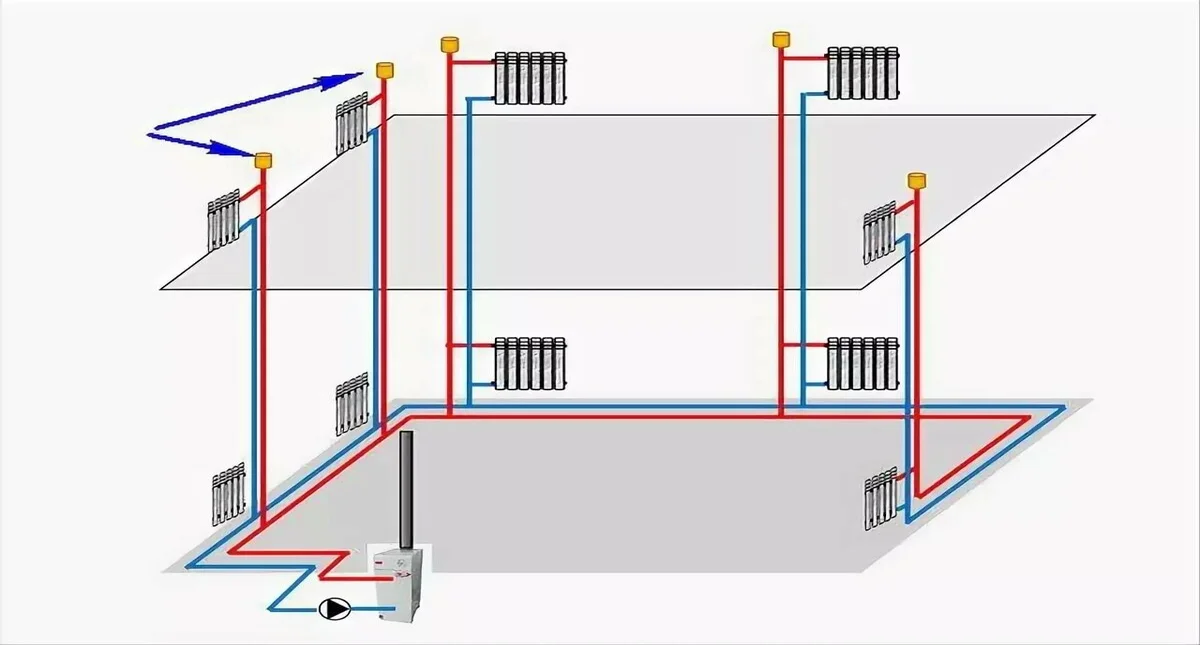

Вертикальная разводка нужна в двух- и трехэтажных коттеджах. Здесь стояки с теплоносителем проходят вертикально от котла через все этажи, а уже от них отходят горизонтальные ветки к батареям на каждом уровне. Такая схема хорошо подходит для однотрубных и двухтрубных систем: она обеспечивает надежную циркуляцию даже без насосов за счет естественной конвекции.

Вертикальная разводка требует больше места для стояков, но проще в обслуживании и менее чувствительна к перепадам давления.

Расчет и размещение радиаторов

Чтобы определить нужное количество тепла для каждой комнаты, нужно учесть:

• площадь;
• высоту потолков;
• ориентацию по сторонам света;
• количество наружных стен и окон;
• климат региона.

Обычно принимается усредненная норма: 100 Вт на 1 кв. м при высоте потолков до 3 м. Однако для угловых комнат, жилых помещений с большими окнами или северной ориентацией этот показатель увеличивают на 15–25%.

Современные радиаторы — алюминиевые, биметаллические или стальные — имеют разную теплоотдачу на секцию (в среднем 150–200 Вт). Разделив общую требуемую мощность на теплоотдачу одной секции, вы получите их количество. Например, для комнаты 18 кв. м потребуется около 1800 Вт. При использовании биметаллических радиаторов с теплоотдачей 180 Вт на секцию — нужно 10 секций.

Что касается размещения — батареи монтируются под окнами, чтобы создать тепловую завесу и предотвратить проникновение холодного воздуха от стекол. Оптимальное положение:

• 10–15 см от пола — для свободной циркуляции воздуха;
• 5–10 см от подоконника — чтобы не блокировать восходящий теплый поток;
• не менее 2 см от стены — особенно важно при использовании отражающего экрана.

Запрещается закрывать батареи плотными шторами, широкими подоконниками или мебелью — это снижает теплоотдачу на 20–40 процентов. В ванных комнатах часто устанавливают компактные стальные панельные радиаторы с полотенцесушителем, а в детских и спальнях — более безопасные модели без острых углов.

Для двухтрубных и лучевых систем рекомендуется устанавливать термоголовки — они позволяют регулировать температуру в каждой комнате, повышая комфорт и экономя до 20% энергии.

Контроль и автоматизация

Современное радиаторное отопление должно гибко настраиваться, а не просто работать.

Для этого необходимы:

• Термоголовки на радиаторах — поддерживают оптимальную температуру в каждой комнате.
• Комнатные термостаты — управляют котлом в зависимости от температуры в помещении.
• Погодозависимая автоматика — корректирует температуру в зависимости от уличной погоды.
• Умное управление — помогает менять параметры теплоотдачи через Wi-Fi, может интегрироваться с другими системами, экономя до 25% энергии.

Проект отопления дома в программе

Чтобы создать проект отопления дома, можно обратиться к экспертам. Но это дорого и далеко не всегда оправдано. Для небольшого здания высотой в один-два этажа имеет смысл подготовить все документы самостоятельно. В этом поможет программа Домашний Инженер 3D. Это софт, который выделяется простотой освоения и подходит даже для тех, кто раньше никогда не сталкивался с задачами проектирования. Рассмотрим его функционал на примере двухэтажного жилья.

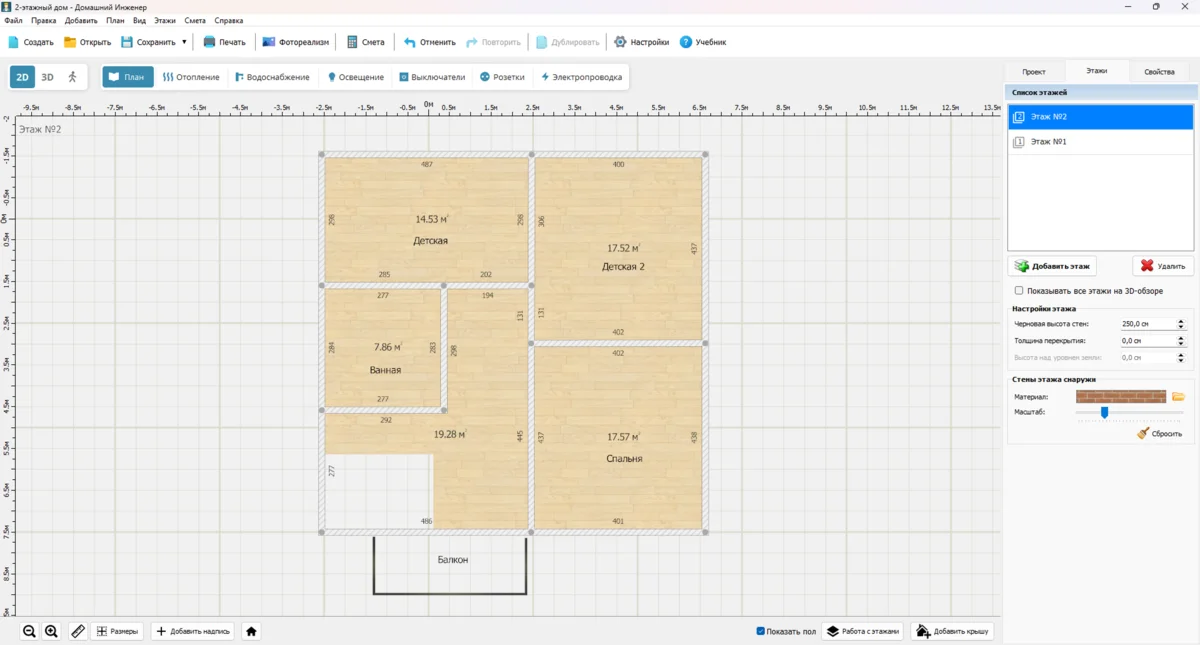

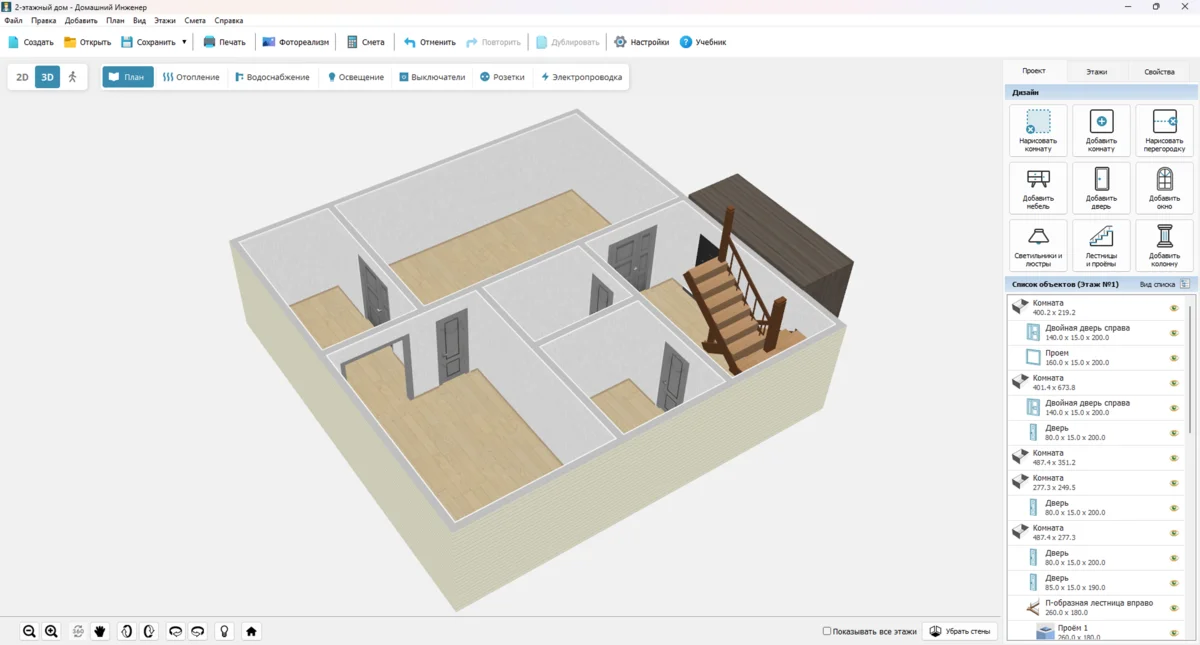

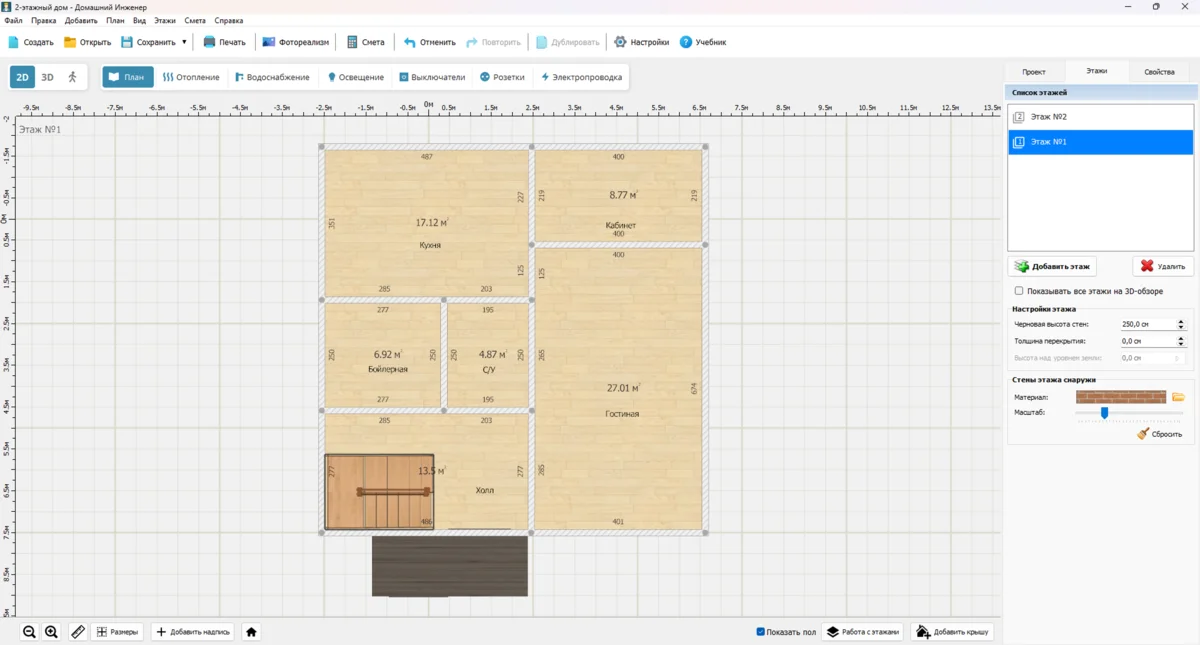

В первую очередь нужно нарисовать стены. В программе есть коллекция типовых планировок, но мы выбрали вариант с самостоятельным проектированием. Добавили два этажа и соединили их между собой лестницей.

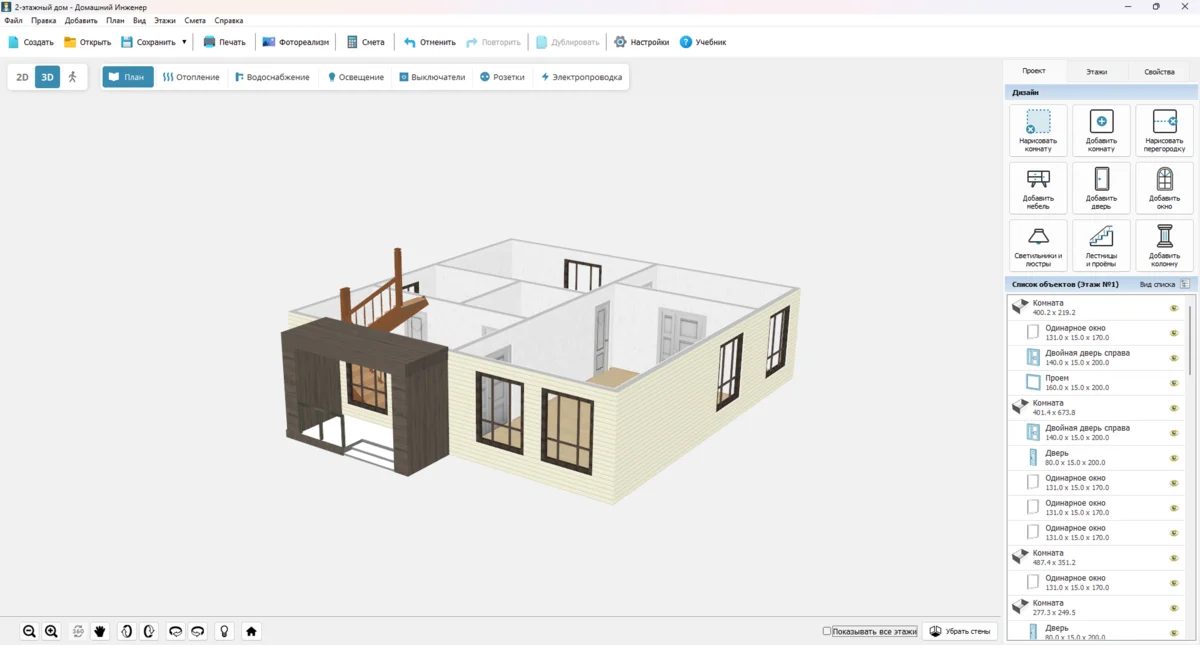

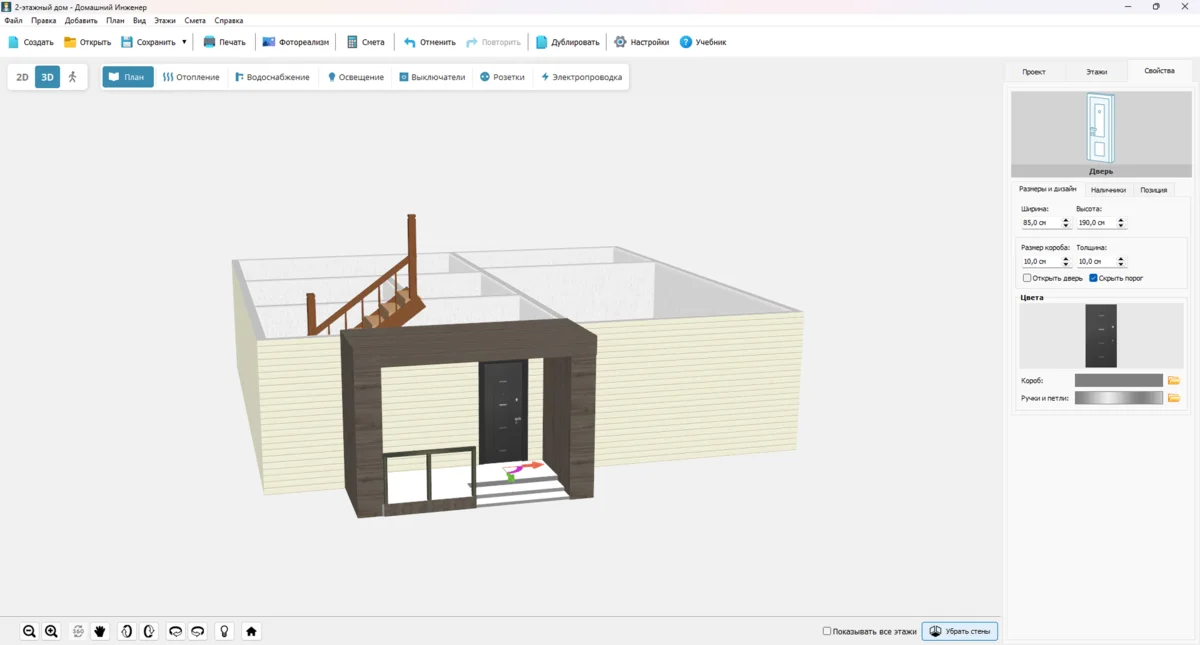

Затем добавили межкомнатные двери. Для этого пригодился каталог, в котором содержится несколько десятков готовых полотен. Можно выбрать любое из них, перекрасить и изменить размеры под свои потребности. Также добавили входную дверь и соорудили вокруг нее крыльцо. Это полотно окрасили в черный цвет, другие — в серый.

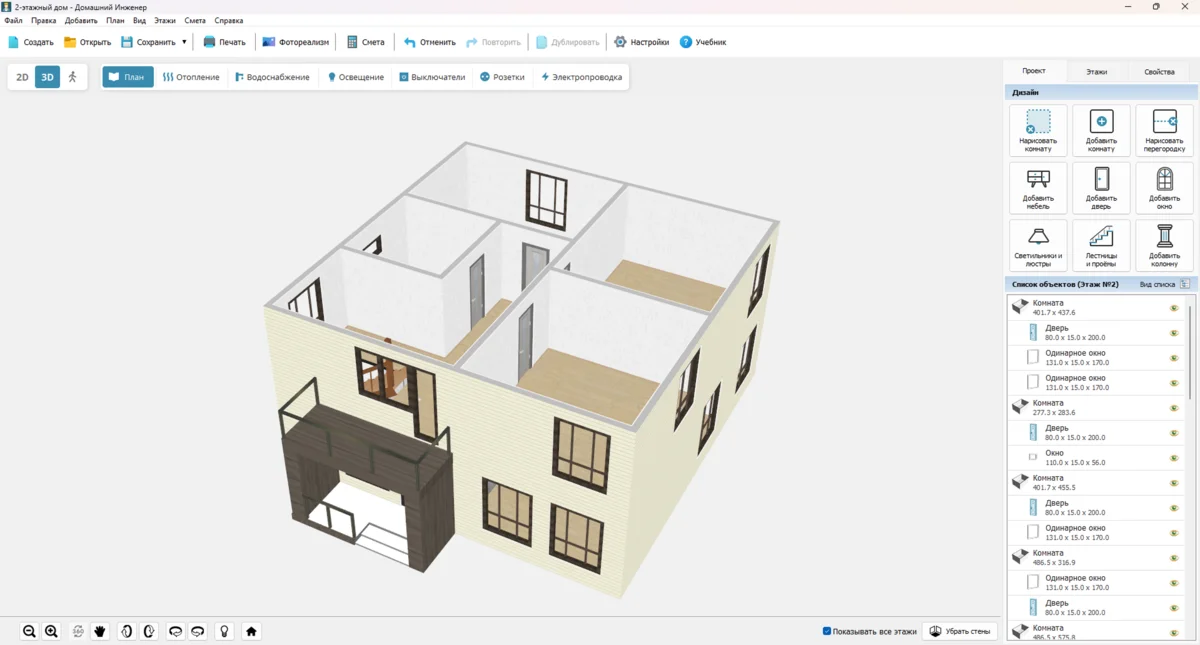

Сразу после дверей занялись окнами. Их добавили в каждую комнату за исключением центральной, которая отведена под кладовую. Рамы выкрасили в коричневый цвет. На втором этаже, помимо обычных окон, поставили балконный блок.

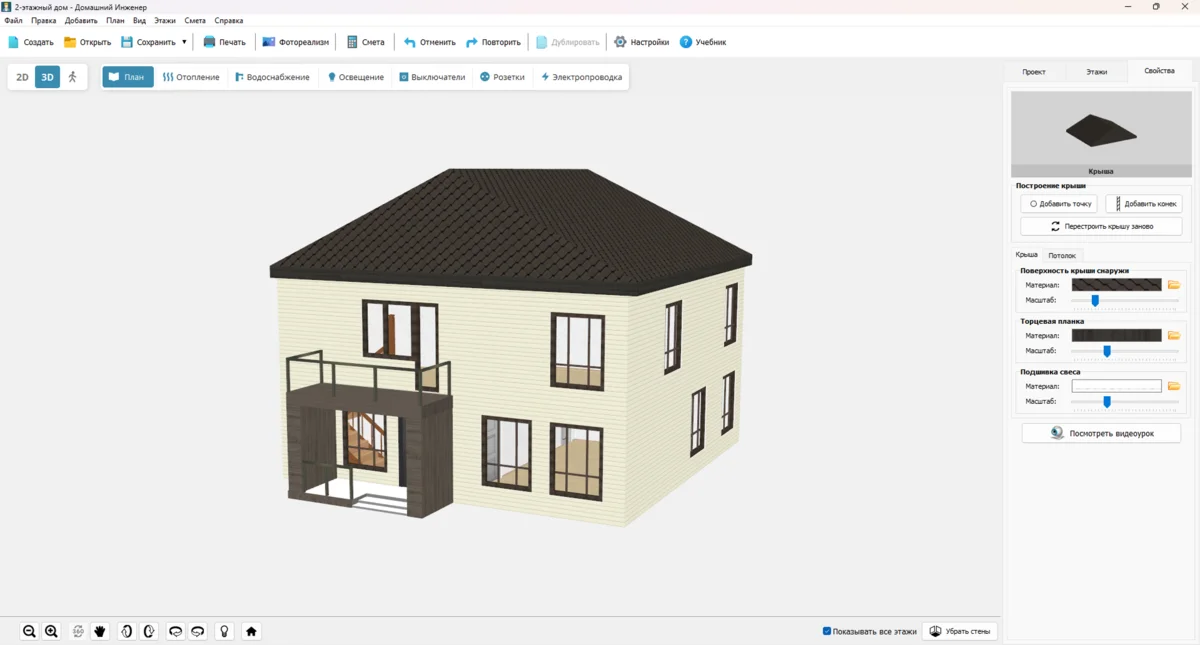

Наконец, создали крышу с помощью специального инструмента. Форма и размеры здания оптимальны для вальмовой конструкции, поэтому остановились именно на этом типе. Для оформления крыши выбрали темно-коричневую черепицу.

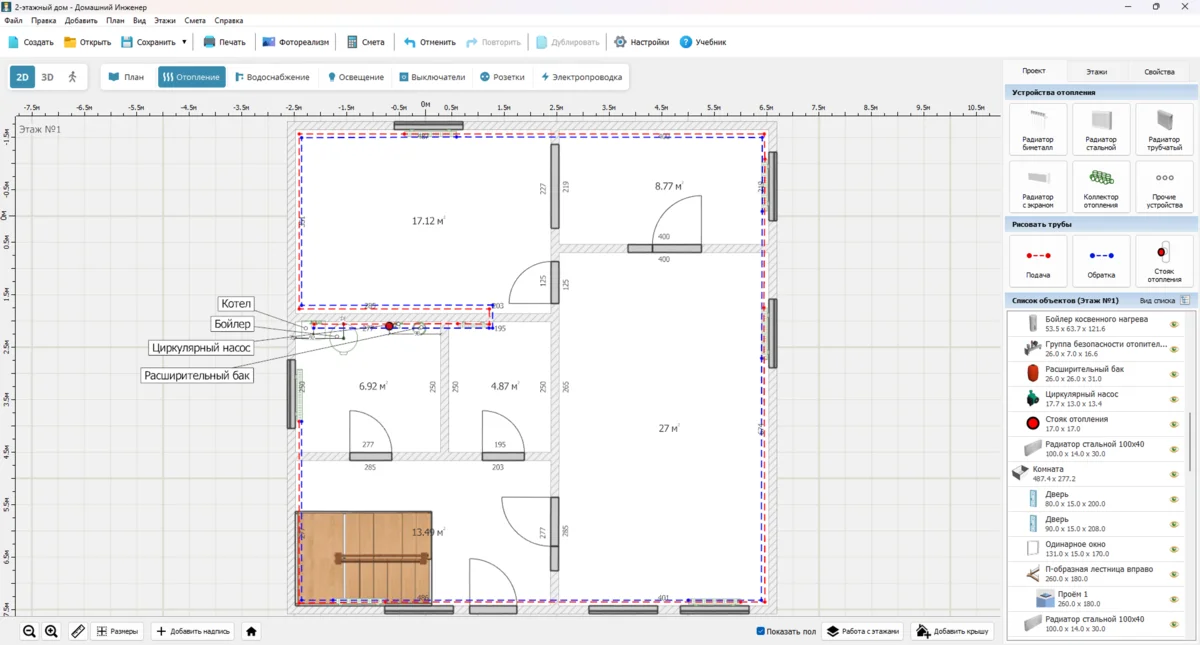

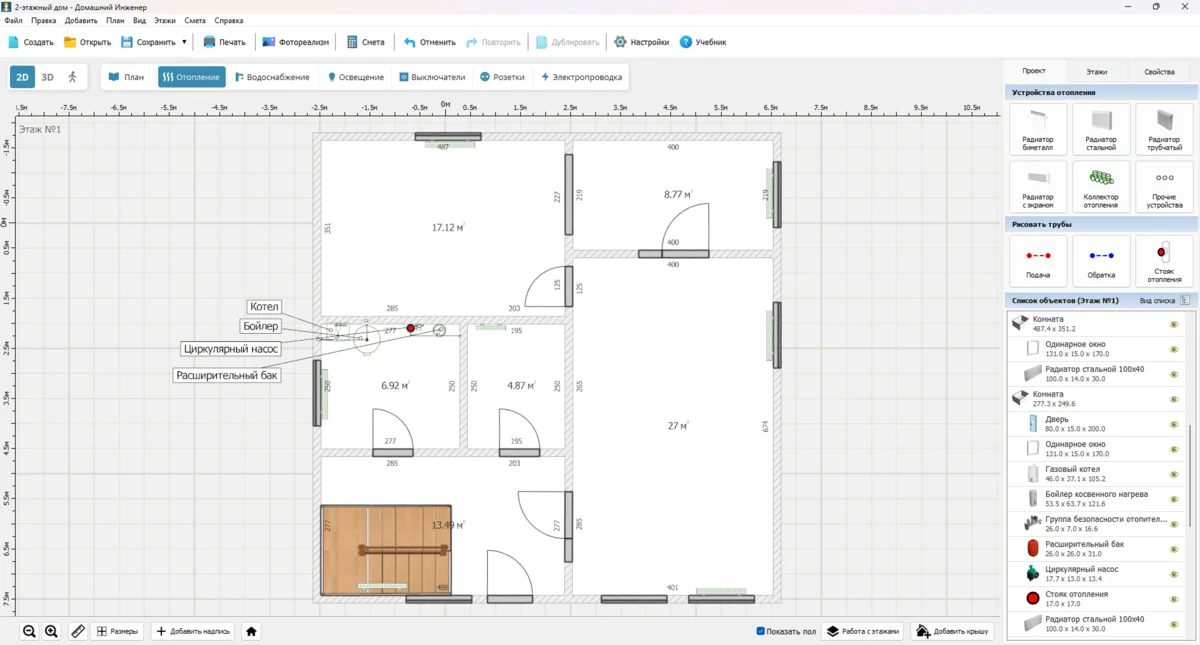

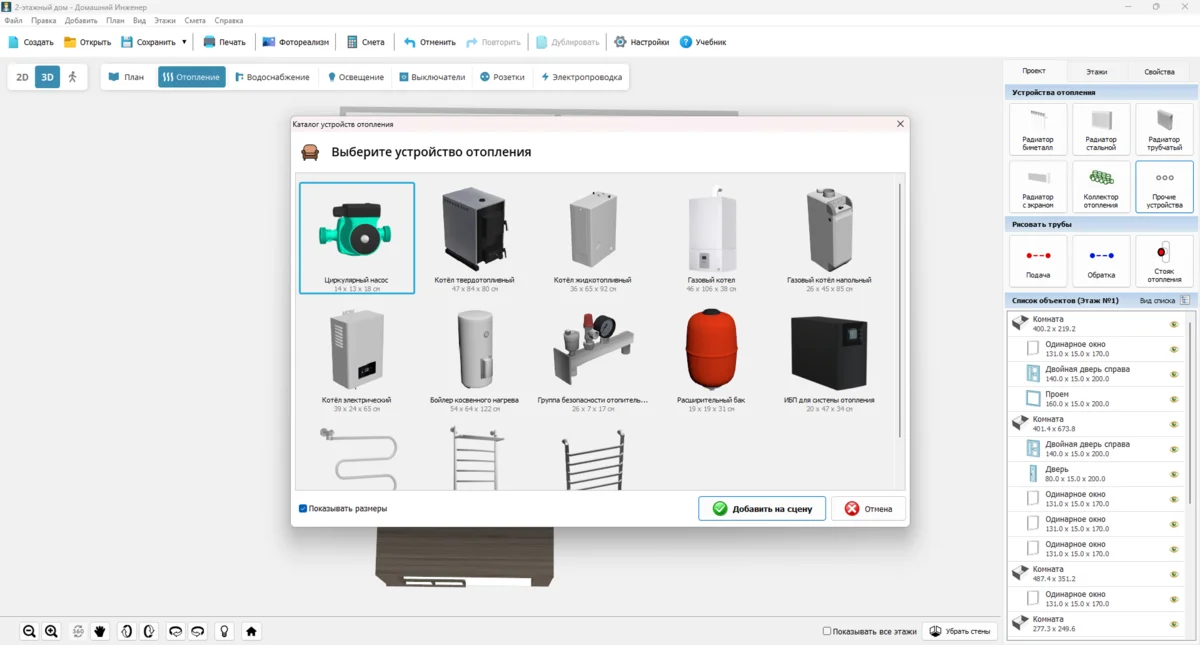

После этого приступили непосредственно к проектированию отопительной системы. Котельной будет небольшая комната на первом этаже, граничащая с кладовой. Здесь разместили бак косвенного нагрева, электрический котел, циркуляционный насос и прочие приборы.

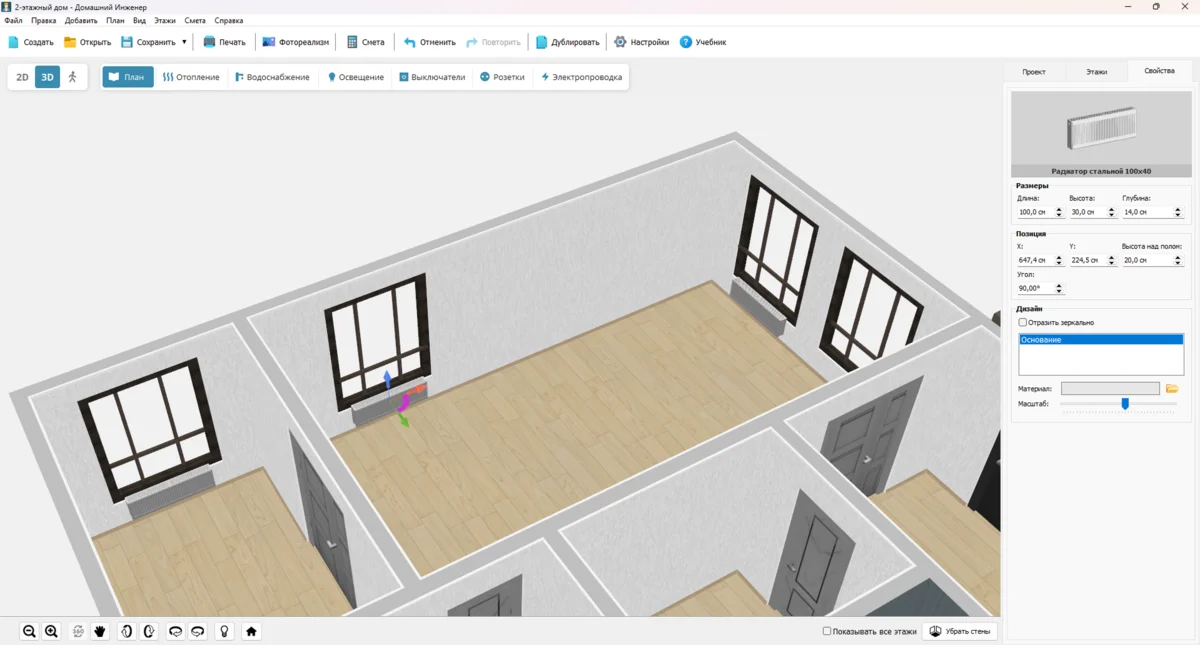

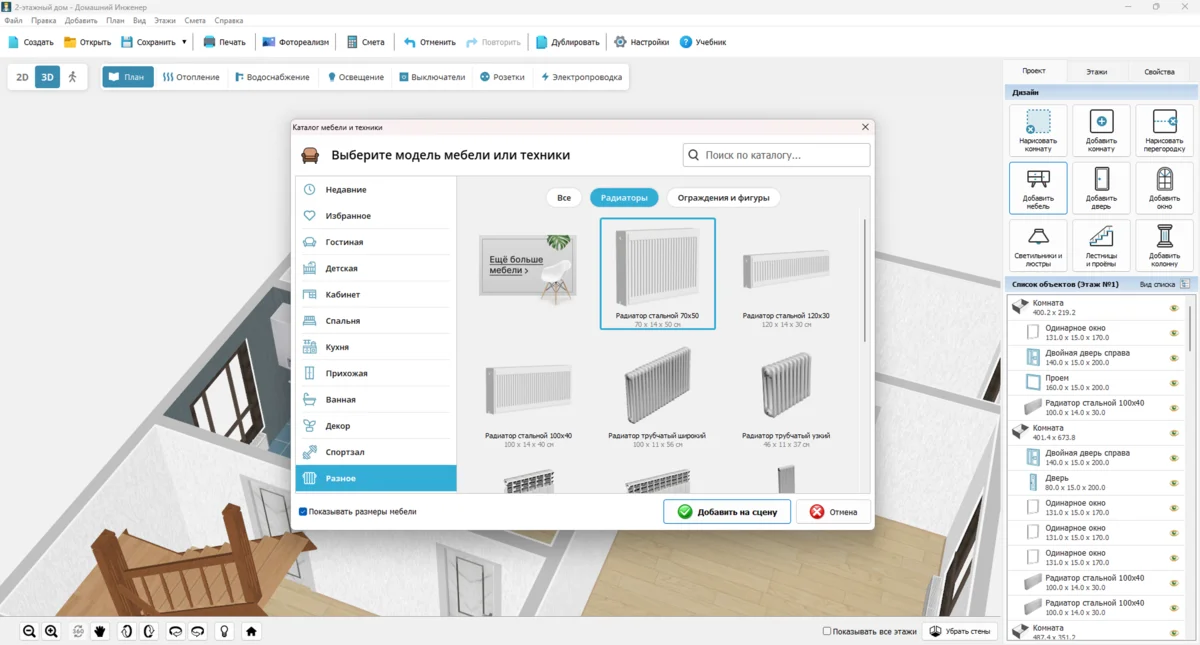

В качестве основных батарей решили использовать стальные. Их разместили на первом и втором этаже. Помимо этого, в каталоге отопительных приборов есть чугунные и биметаллические батареи.

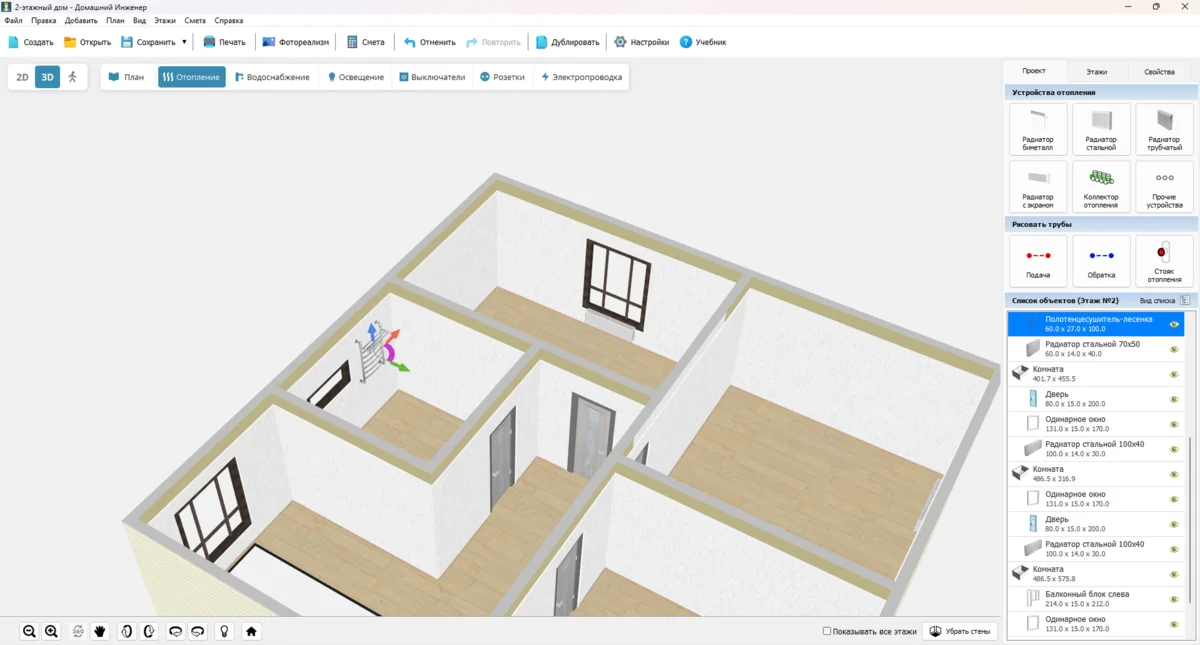

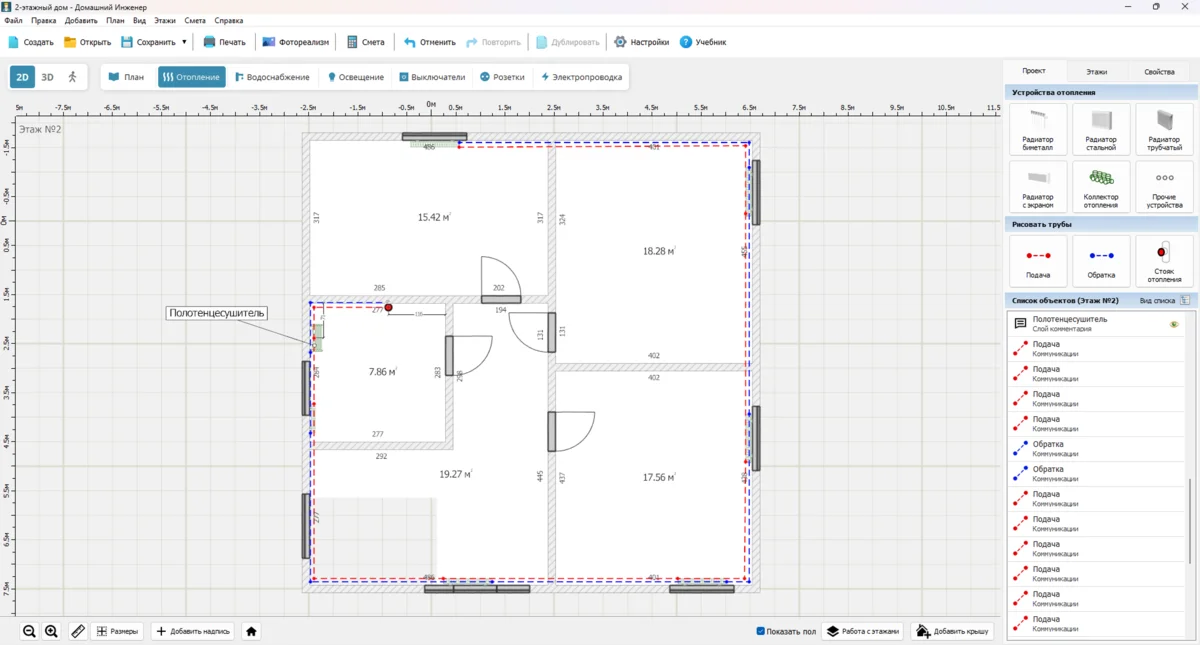

В санузлах для снижения влажности дополнительно установили полотенцесушители. Выбор пал именно на водяное отопление, а не на электрическое. Во-первых, такие устройства мощнее, а во-вторых, их эксплуатация обходится дешевле.

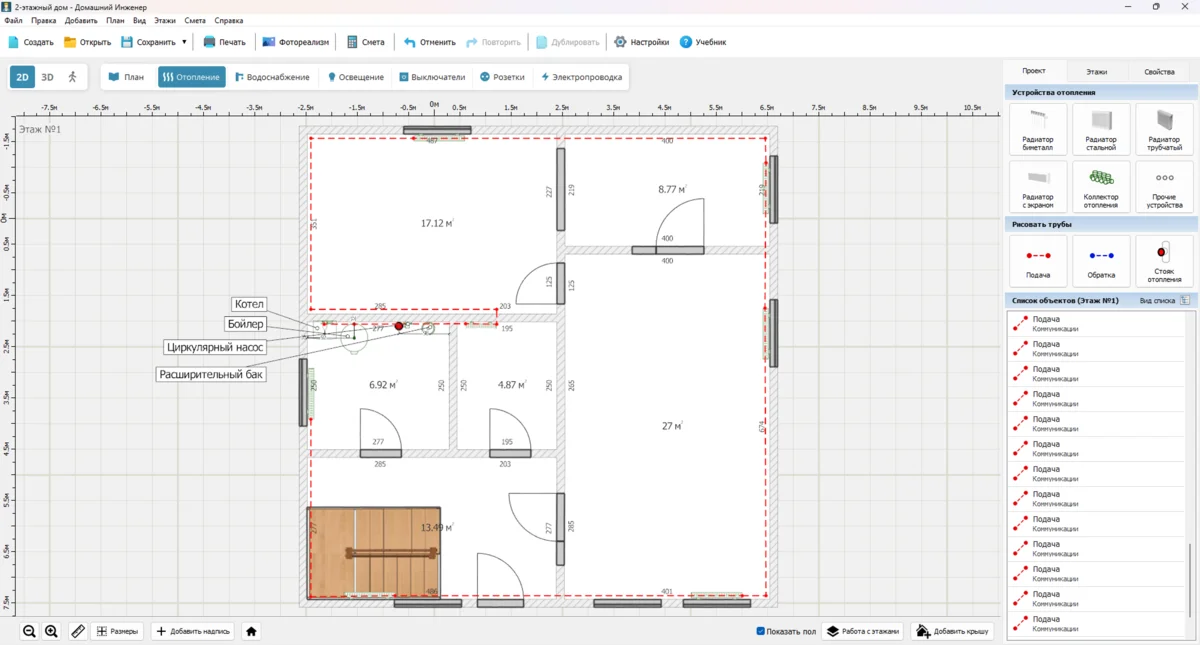

Осталось соединить все точки: для этого решили использовать двухтрубную разводку. На схеме красным цветом отмечена подача, а синим — обратка. Они обеспечивают равномерное поступление теплоносителя к каждому радиатору.

Для теплоснабжения второго этажа добавили сквозной стояк. Затем проложили трубы по всем комнатам по той же схеме. На этом работу над проектом можно считать почти оконченной. Осталось только заняться составлением спецификации и сметы.

Спецификация и смета

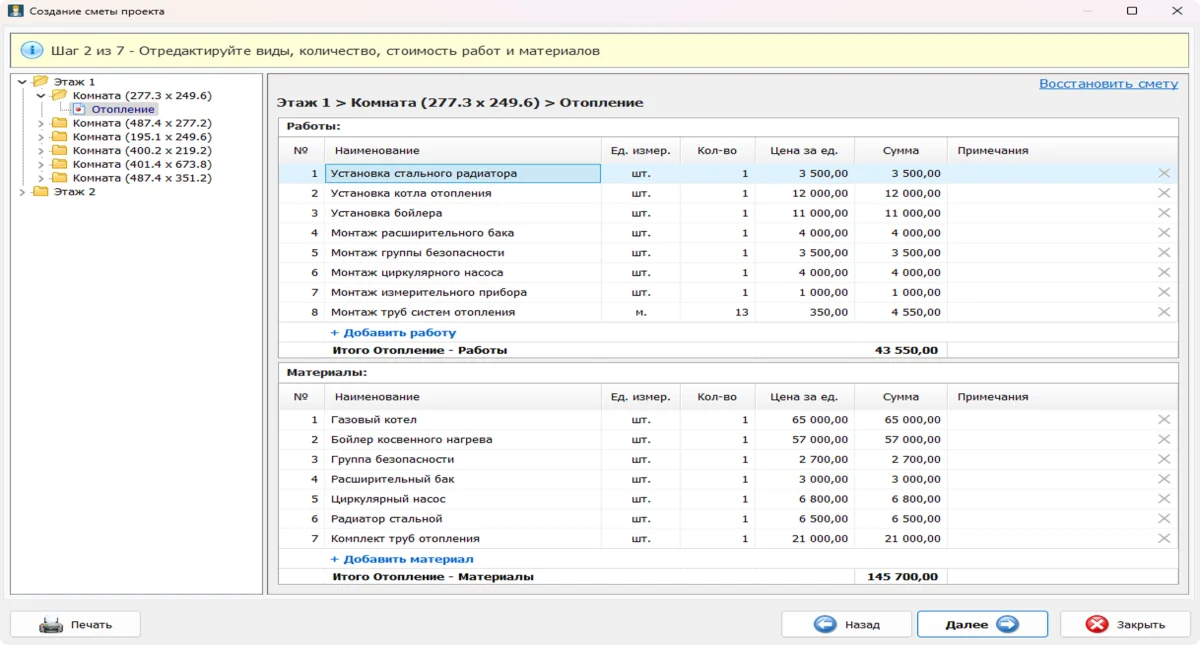

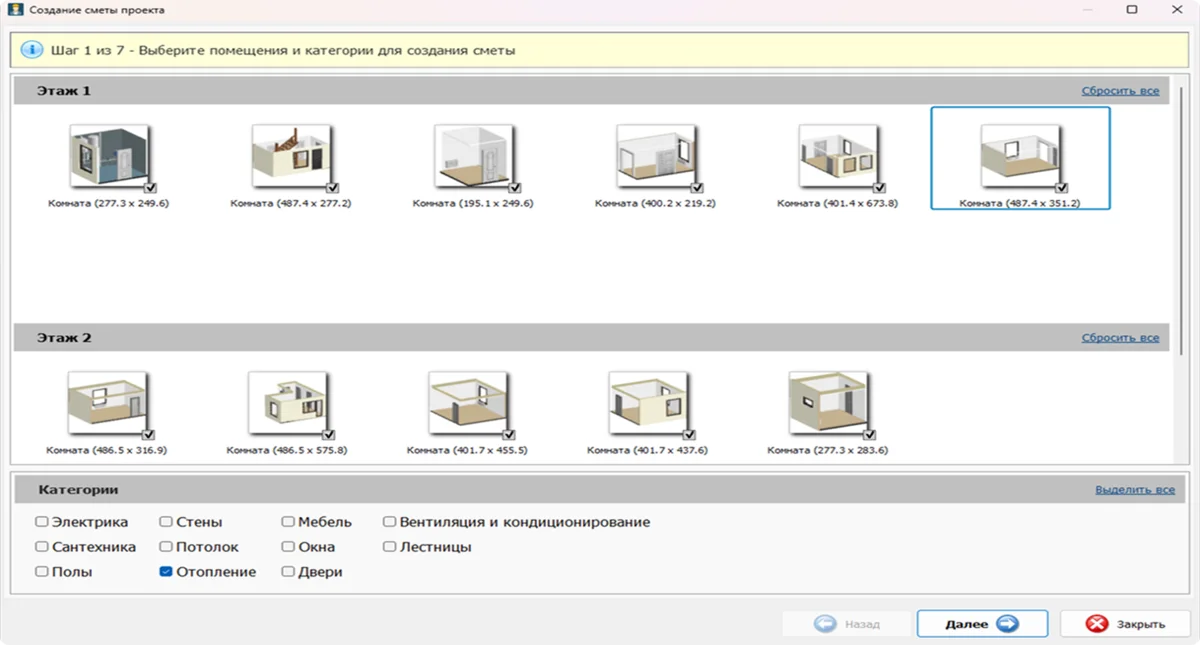

После завершения схемы программа автоматически формирует спецификацию — таблицу со всем оборудованием и материалами. Чтобы ее увидеть, перейдите в окно редактирования сметы. Укажите цены, добавьте недостающие элементы — и получите подробный расчет стоимости. Если нужно, вы можете сохранить смету для одного конкретного помещения или всего жилья.

Заключение

Сделать отопление в загородном жилье можно даже без инженерного образования.

Следуйте простой инструкции:

• Рассчитайте теплопотери с помощью калькулятора.
• Подберите котел и оборудование, исходя из необходимой мощности и типа топлива.
• Выберите схему разводки — однотрубную, двухтрубную или лучевую.
• Подберите радиаторы и трубы с учетом эстетики и эффективности теплоснабжения.
• Продумайте автоматику для комфорта и экономии.
• Создайте проект в программе, например, в Домашнем Инженере 3D.
• Сформируйте смету и приступайте к монтажу.
