Проектирование водоснабжения: инструкция

Проектирование водоснабжения — необходимый этап строительства или реконструкции дома. Без четкого плана система может оказаться неэффективной: с низким давлением, перебоями в подаче или избыточными затратами на материалы и монтаж.

Правильно составленный проект экономит время, деньги и нервы хозяев. С его помощью можно определить оптимальную разводку труб, подобрать необходимое оборудование, рассчитать нагрузки и избежать ошибок при монтаже водоснабжения. В этой статье мы расскажем, как создать такой проект своими руками.

Анализ потребностей

Прежде чем проектировать систему, нужно понять, сколько воды потребуется и где. Обычно основными потребителями выступают:

• санузел;
• мойка на кухне;
• стиральная и посудомоечная машины;
• полив участка;
• баня;
• бассейн.

Усредненно на одного человека в сутки приходится 150–200 литров воды. Для семьи из четырех людей это около 600-800 литров в день. Но важно учитывать пиковое потребление: например, одновременное использование душа в ванной комнате, крана на кухне и стиральной машины. Чем больше точек водоразбора, тем выше должны быть запас производительности насоса и объем гидроаккумулятора в бойлерной.

Также необходимо определить, нужна ли система горячего водоснабжения, фильтрации или рециркуляции. Ответы станут основой для выбора оборудования и трассировки труб.

Источник водозабора

Выбор источника воды напрямую влияет на сложность и стоимость системы:

• Центральное водоснабжение — самый простой вариант. Вода подается под давлением, не требует насосного оборудования. Достаточно подключиться к уличному стояку, установить счетчик и развести трубы по дому. Но качество воды может быть нестабильным, а давление — недостаточным при большом количестве потребителей.
• Колодец — доступный автономный источник. Глубина таких сооружений, как правило, не превышает 15 метров. Вода часто требует очистки от железа и других примесей. Для работы потребуется насосная станция с автоматикой и гидроаккумулятором. Важно заметить, что у колодцев достаточно низкая производительность, особенно в засушливый период.
• Скважина — наиболее надежный вариант автономного водоснабжения. Глубина забора воды составляет от 20 метров, поэтому жидкость сама по себе чище, чем из колодца. Для работы требуется погружной насос, оголовок, кессон или адаптер, система фильтров. Начальные затраты выше, но эксплуатация скважины вызывает меньше проблем, чем колодец.

Создание проекта

За решением вопроса можно обратиться к специалистам. Стоимость проектирования составляет от 20 до 300 тыс. руб. в зависимости от сложности. Чтобы сэкономить, можно взять разработку в свои руки — для водоснабжения и канализации частного дома это оправданная альтернатива.

В качественном проекте водоснабжения должны быть подробно проработаны схемы прокладки как наружных, так и внутренних трубопроводов с учетом действующих технических требований. Описывается выбор инженерных коммуникаций, насосов, фильтров и сантехники. Также в проектную документацию включаются вычисления производительности насоса, уровня давления в системе и суточного расхода воды на каждого пользователя. Завершает документацию расчет стоимости с учетом актуальных цен на материалы, оборудование и монтажные работы.

Отрисовка схемы водоснабжения

Чтобы создать проект водоснабжения своими руками, стоит воспользоваться специальной программой, например Домашний Инженер 3D. Она позволяет разработать схему здания, а затем проложить коммуникации с учетом планировки. Рассмотрим этот процесс на конкретном примере.

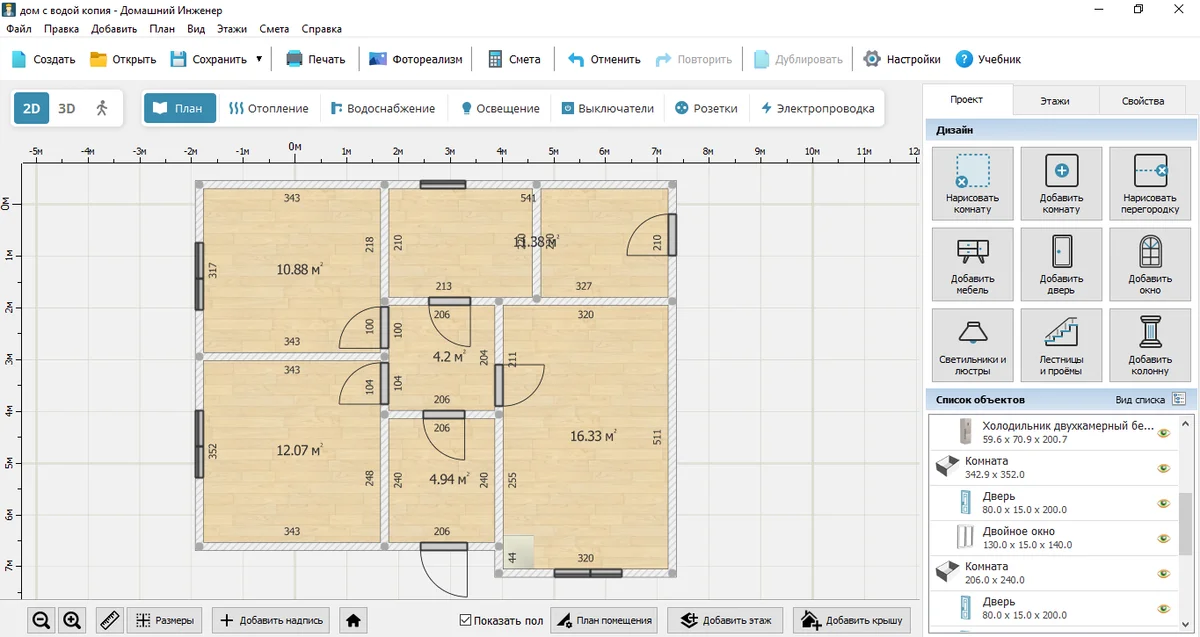

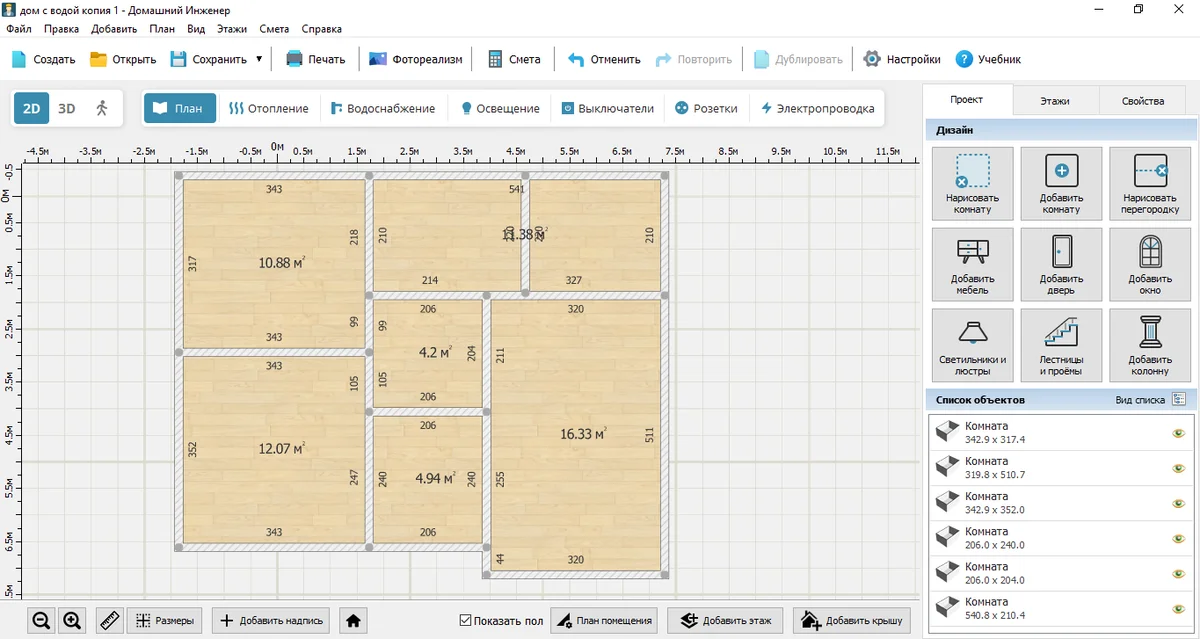

Для демонстрации создадим схему водоснабжения одноэтажного частного дома. Для начала нужно начертить план помещения с помощью инструмента «Нарисовать комнату». Проще всего делать это, имея под рукой обмерный план. Расставьте стены по своим местам и перепроверьте размеры. После этого добавьте окна и двери. Если нужно скорректировать их габариты, кликните по требуемому элементу и измените заданные по умолчанию значения.

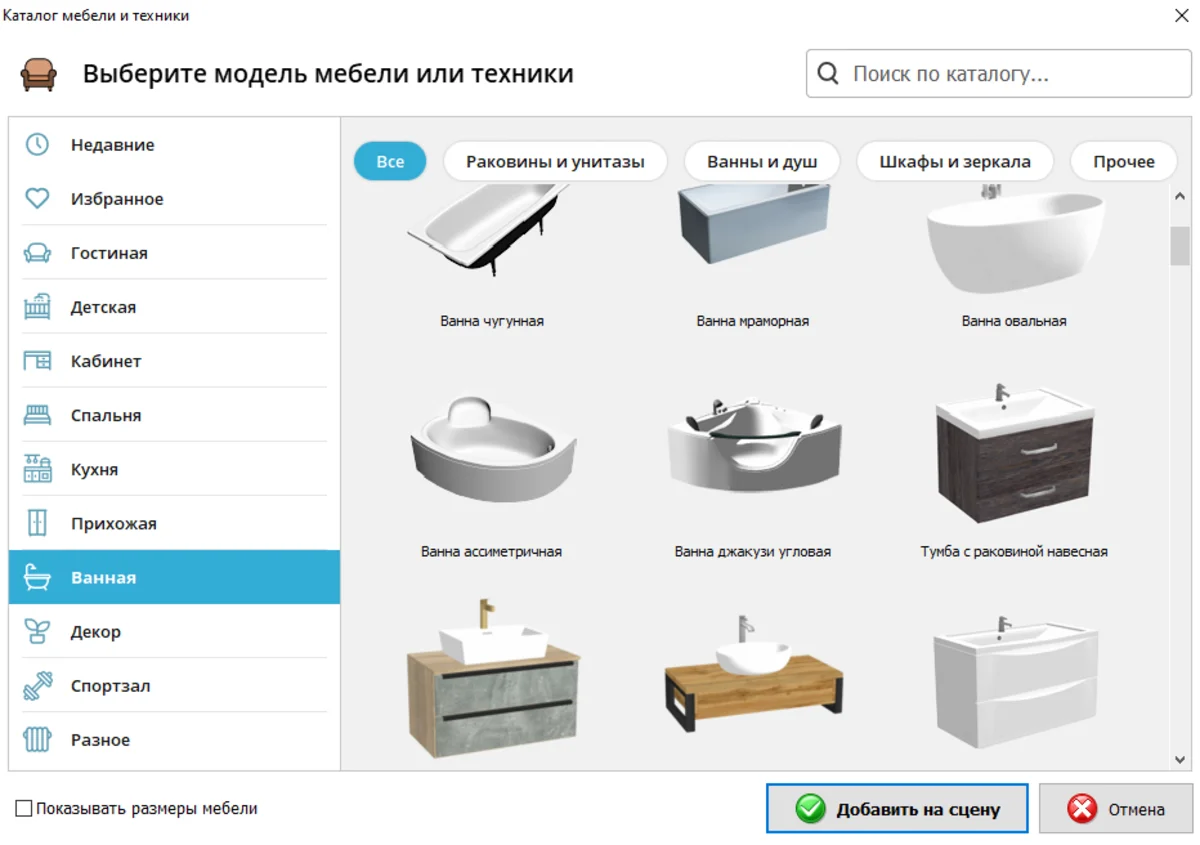

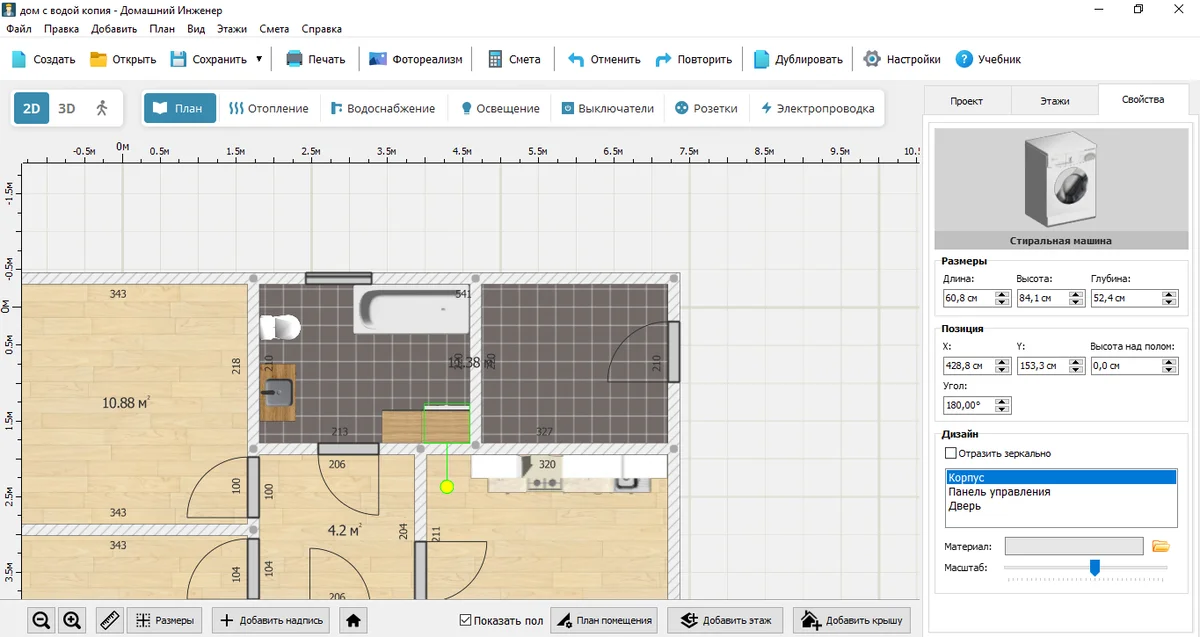

Затем кликните по кнопке «Добавить мебель». Сразу после этого откроется каталог, в котором есть ванны, душевые кабины, раковины и другое оборудование. Выберите нужные предметы и разместите их в интерьере. Затем поработайте над отделкой: уложите плитку в ванной, ламинат или другое покрытие в жилых комнатах.

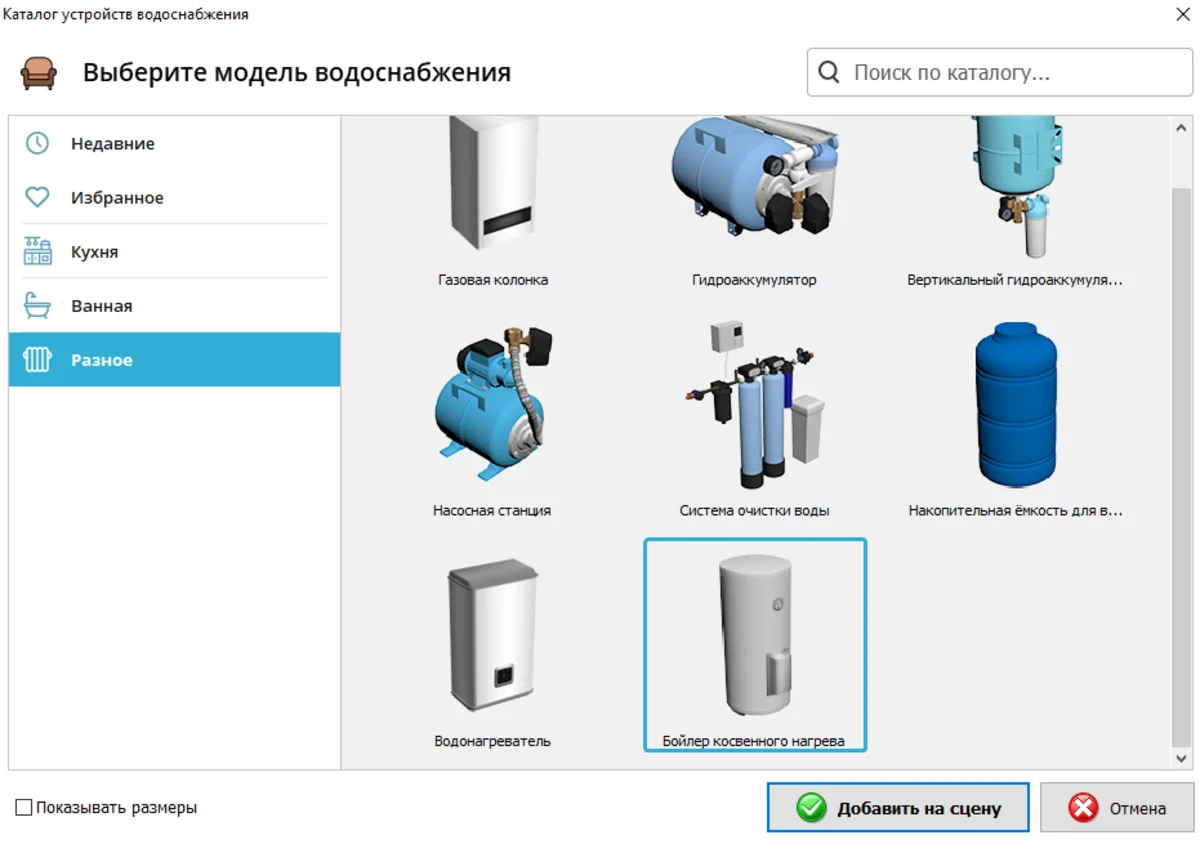

Можно переходить к созданию технической документации. Для этого кликните по вкладке «Водоснабжение» в верхней части экрана. Найдите кнопку в правом меню «Добавить сантехнику» и разместите все, что нужно для автономного водоснабжения: насос, систему очистки, гидроаккумулятор и т. д. Располагайте их так, чтобы обеспечить удобный доступ, но скрыть от лишних взглядов. Лучше всего для данной цели подойдет бойлерная или котельная.

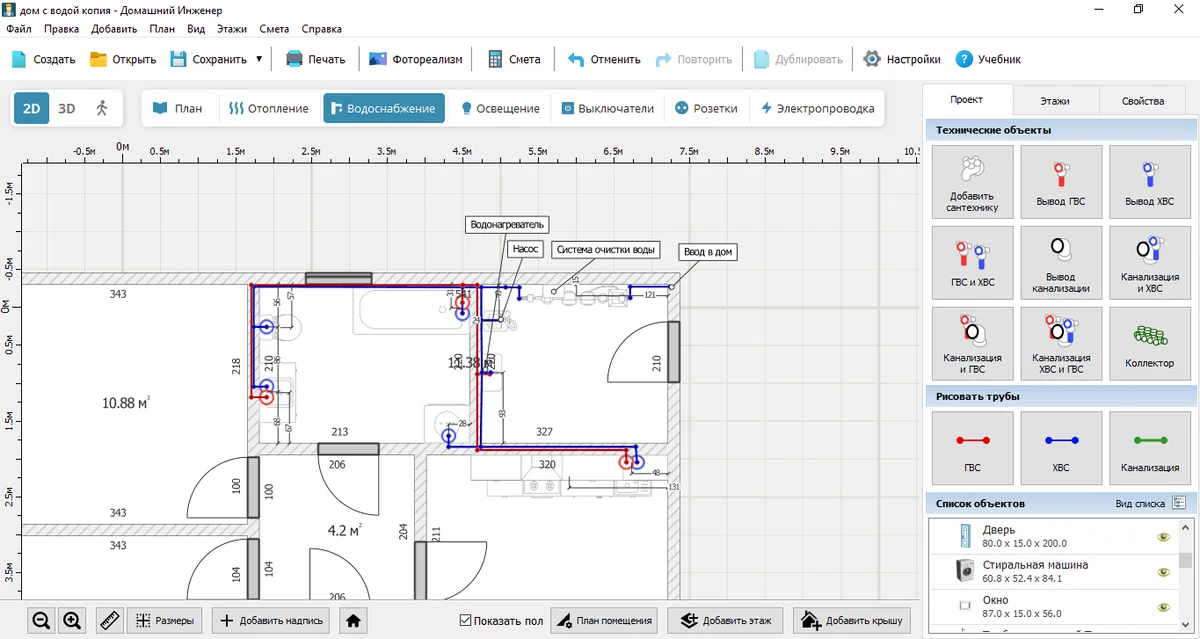

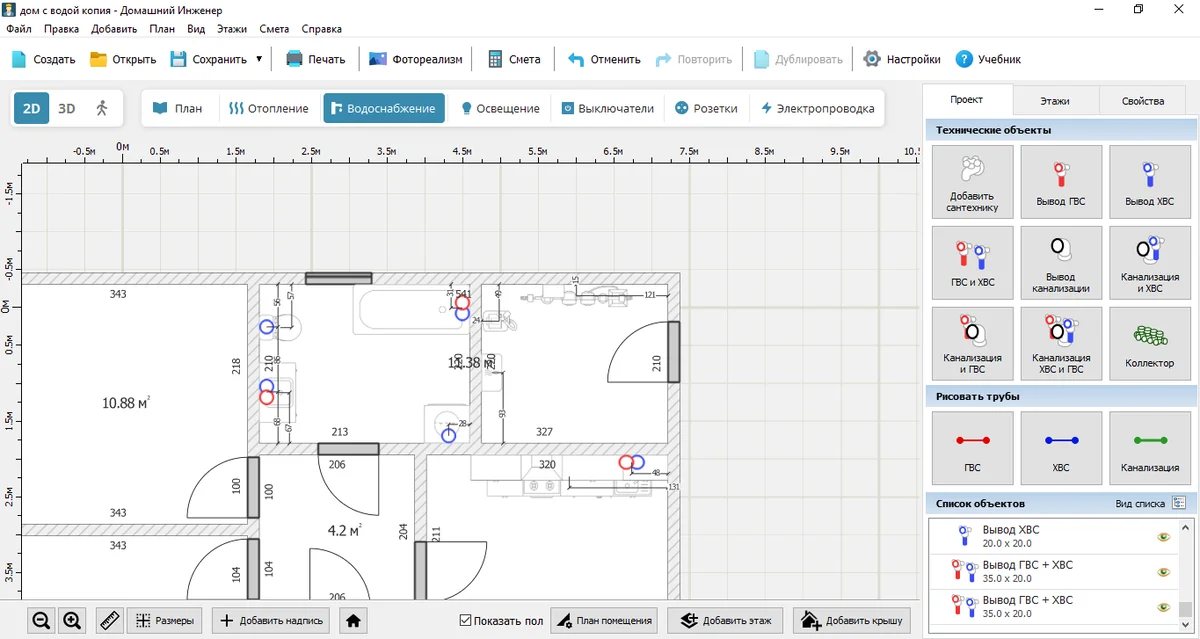

В последнюю очередь добавьте в проект водопровода трубы холодного и горячего водоснабжения и выводы для них. Тут же можно проложить и канализацию. Каждый тип труб отмечается своим цветом, поэтому запутаться не получится.

Последний этап можно считать наиболее сложным. Вначале нужно определиться со схемой водопровода. Тройниковая разводка проще в реализации и дешевле по материалам, но при одновременном использовании нескольких точек водоразбора давление падает — например, при включении душа вода в кухне становится слабее.

Коллекторная схема предполагает отдельный подвод к каждой точке от центрального коллектора. Она обеспечивает стабильное давление, позволяет отключать отдельные приборы без остановки всей системы и упрощает диагностику утечек. Однако такая разводка требует больше труб и занимает больше места.

Чтобы не ошибиться в выборе, лучше попробуйте обе схемы в программе заранее. Помните, что проектирование и монтаж инженерных сетей — это неразрывно связанные этапы.

Спецификация и расчет сметы

Последний этап проектирования — составление спецификации и расчет сметы. Именно на этом шаге теоретические изыскания превращаются в реальный план действий, который можно использовать для закупки материалов, согласования с подрядчиками и контроля бюджета.

Спецификация — это детализированный перечень всего, что потребуется для создания системы: от труб и фитингов до насосов, фильтров, арматуры и креплений. Каждый элемент указывается с точным наименованием, типоразмером, материалом и количеством. Например, не просто «труба ППР», а «Труба ППР 20 мм, стенка 2,8 мм, SDR 6, класс PN20, 56 пог. м». Такой уровень детализации исключает путаницу при покупке и гарантирует, что материалы подойдут для вашей системы.

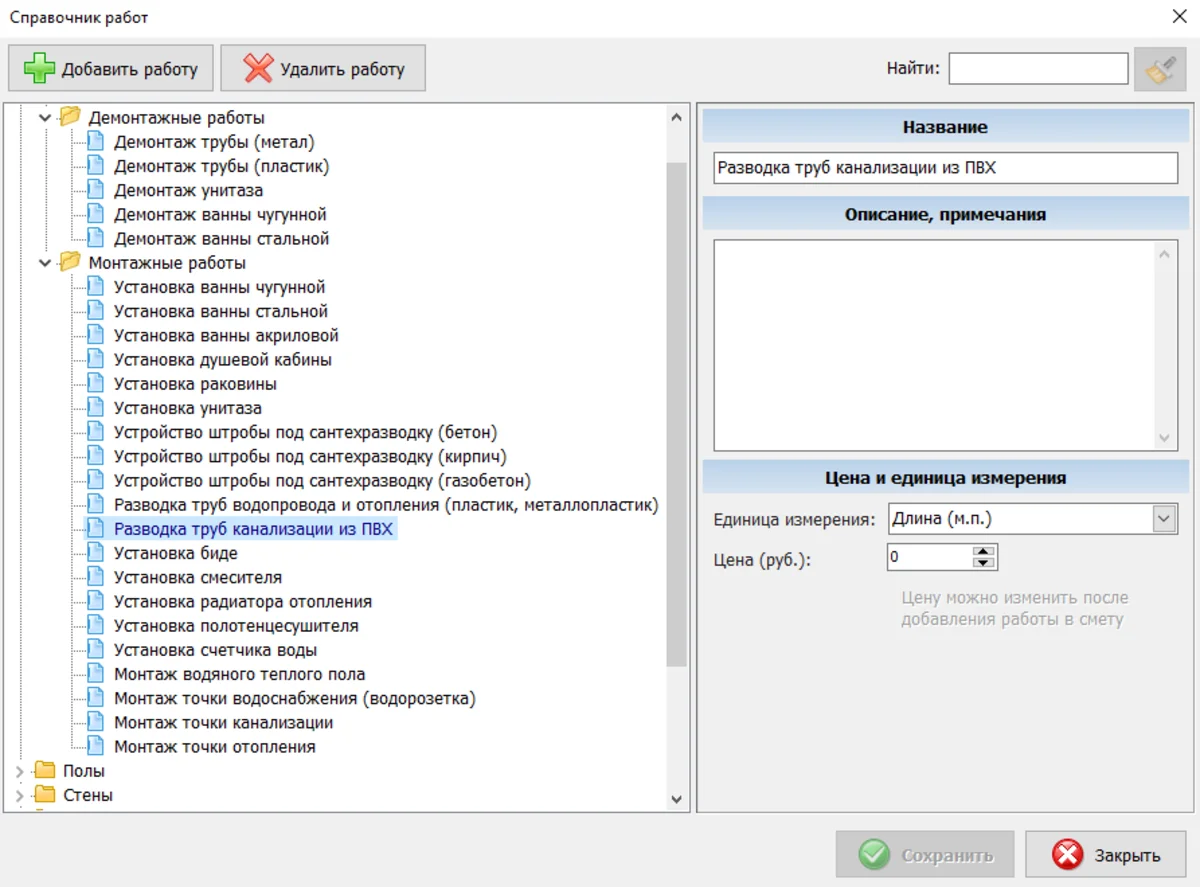

Расчет сметы строится на основе спецификации. В ней указываются актуальные цены на каждый материал, а также стоимость монтажных и пусконаладочных работ. Это позволяет увидеть общую сумму проекта, выделить самые затратные позиции. Так проще оптимизировать расходы — например, заменить отдельные компоненты на более доступные аналоги без потери качества. Особенно важно учитывать стоимость скрытых работ: штробление, утепление труб, установка кессона или адаптера для скважины — эти операции часто оказываются дороже самих материалов.

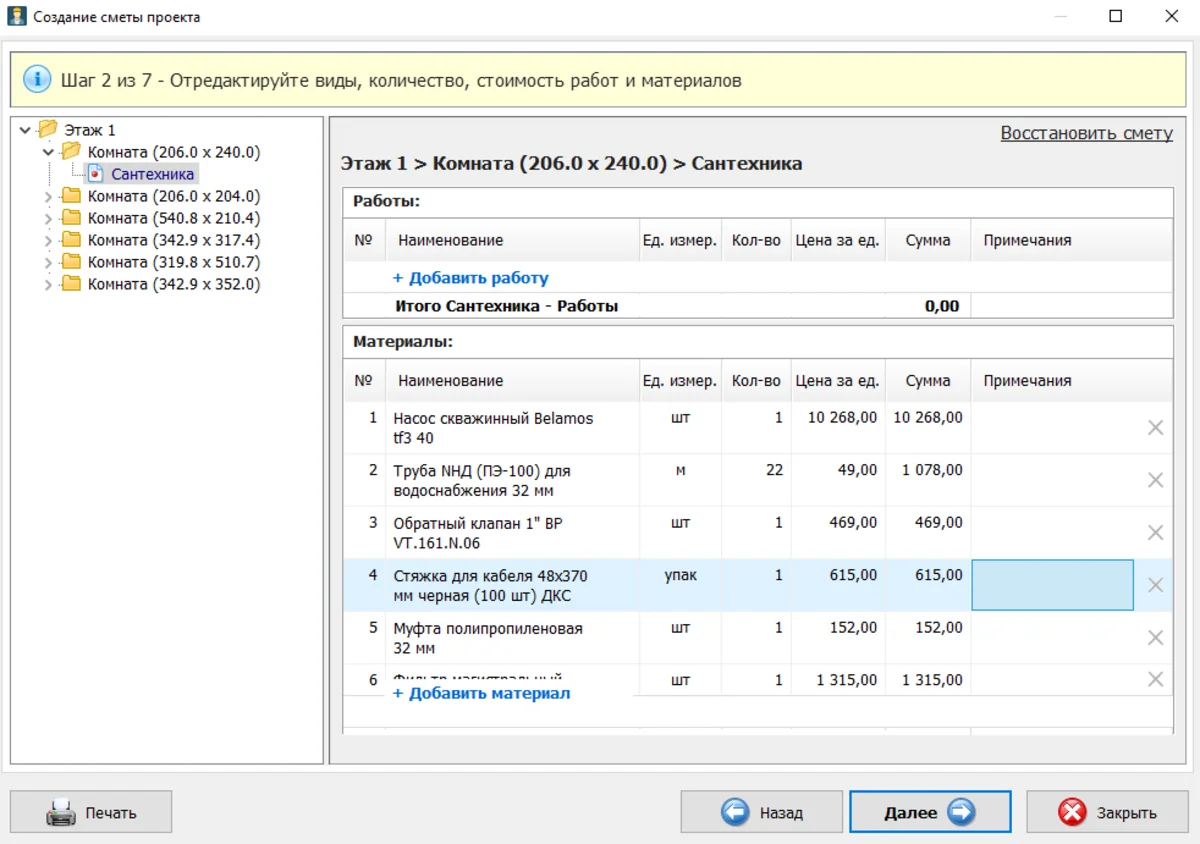

Программа Домашний Инженер 3D автоматизирует процесс составления смет. После завершения работы над схемой вы можете сформировать таблицу, кликнув по соответствующей кнопке в верхней части экрана.

Софт анализирует проект и добавляет в смету компоненты, использующиеся в нем. Вам остается лишь проверить таблицу, добавить то, что не было подгружено автоматически, и указать цены. На основе сметы можно подготовить список покупок. Затем отправьте все документы на печать.

Заключение

Проектирование водопровода — это сложная инженерная задача, но ее можно превратить в логичную последовательность шагов:

• Определите количество и тип точек водоразбора.
• Выберите источник воды и необходимое оборудование.
• Нарисуйте схему разводки.
• Сформируйте спецификацию и смету.
• Начинайте монтаж, следуя проекту.
