Как делать электрику
в новостройке своими
руками: инструкция

Получая ключи от квартиры, многие радуются наличию черновой отделки стен. Однако когда речь заходит о проводке, эйфория быстро улетучивается, и приходится думать, как делать электрику в новостройке самому. Застройщики часто выполняют подключение жилья по минимальному тарифу, заботясь только о соблюдении формальных норм и минимальных требований безопасности. Вот несколько типичных проблем, которые сразу обнаруживаются:

• Минимальное количество розеток — по одному блоку на стену. Согласно нормативам, этого достаточно, но на практике требуется куда больше точек.
• Дешевые автоматы в распределительном щитке. Они экономят застройщику пару тысяч рублей на квартиру, но ставят под угрозу сохранность вашей техники. Если автомат не сработает, когда нужно, из строя может выйти не только проводка, но и холодильник или стиральная машина.
• Непродуманное расположение выключателей. Иногда они находятся в неудобных местах, куда обычно бывает сложно дотянуться.

Самая большая проблема возникает на кухне. Желая сэкономить на монтаже электропроводки, застройщик подключит одну розетку для холодильника и одну для электрической плиты. Чтобы включить чайник, микроволновку, мультиварку, комбайн или тостер, придется тянуть удлинители под ногами или использовать тройники, что создает опасность пожара.

Чтобы не сталкиваться с неудобствами в будущем, нужно сразу переделать проводку, еще до того как вы заселитесь в квартиру. Для этого понадобится проект. С его помощью вы сможете продумать расположение розеток и выключателей, учесть места установки мебели и избежать ошибок.

Подготовительный этап – проектирование

Перед тем как браться за перфоратор и резать штробы, необходимо создать подробную карту всех будущих трасс. Многие новички делают это по старинке — чертят схемы электропроводки на бумаге карандашом от руки. Однако исправлять ошибки на листе А4 сложно, а визуализировать реальные размеры помещения не получится — придется прибегать к масштабу и разрезать проект на несколько страниц вручную пересчитывая каждый размер.

Плоский 2D-чертеж не всегда позволяет понять, как будут располагаться розетки относительно мебели: не перекроет ли их диван, удобно ли будет к ним тянуться через стол и т. д. Трехмерная визуализация дает больше возможностей. С ее помощью можно «пройтись» по будущей квартире и увидеть все ошибки еще до того, как вы начнете делать проводку в новостройке своими руками.

Чтобы создать проект, необязательно изучать сложные программы. Можно воспользоваться простым планировщиком, таким как Домашний Инженер 3D. Этот инструмент разработан для людей без инженерного образования и навыков работы с электрическими схемами. Здесь можно создать модель квартиры по плоскому чертежу, продумать меблировку, добавить на план электропроводки розетки и выключатели, проложить кабели.

Чтобы новичкам было легче работать с программой Домашний Инженер 3D, в ней есть:

• встроенный каталог оборудования с различными объектами — розетки, электрические щитки, распределительные коробки и прочее;
• цветная маркировка проводов по типам и сечениям;
• готовая база мебели и техники на 700+ моделей;
• автоматический сметный модуль;
• возможность оставлять комментарии прямо на плане.

Начать проектирование лучше всего с добавления чертежа. Даже если у вас нет обмерного плана, загрузите схематичную картинку с сайта застройщика — так будет проще рисовать.

• Обведите все стены, нажав на кнопку «Нарисовать комнату», проверьте размеры, добавьте окна и двери через правое меню.
• Затем расставьте мебель. Это важно сделать до того, как размещать точки подключения. Зная, где будет стоять диван и шкаф, вы сможете избежать ситуаций, при которых в комнате остаются неиспользованные гнезда и лишние провода.

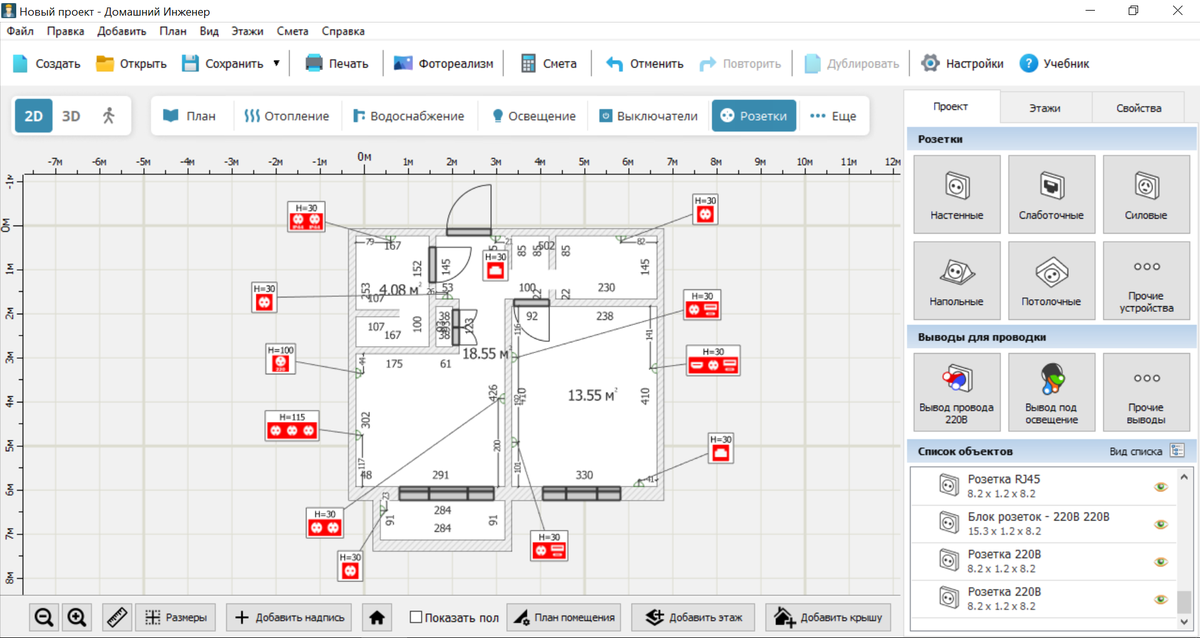

• Когда закончите с мебелью, посетите разделы «Розетки», «Освещение», «Выключатели» и «Электропроводка». В каждом из них есть каталог оборудования, которым можно воспользоваться для планирования. Расставьте устройства на схеме с учетом количества электрических приборов в каждой комнате.

Для удобства можно добавлять розетки целыми блоками. В каталоге есть готовые модули по 2-3 штуки. Но вы можете создать собственную конфигурацию через конструктор. В нем можно совместить гнезда 220В, USB, интернет-розетку и т. д.

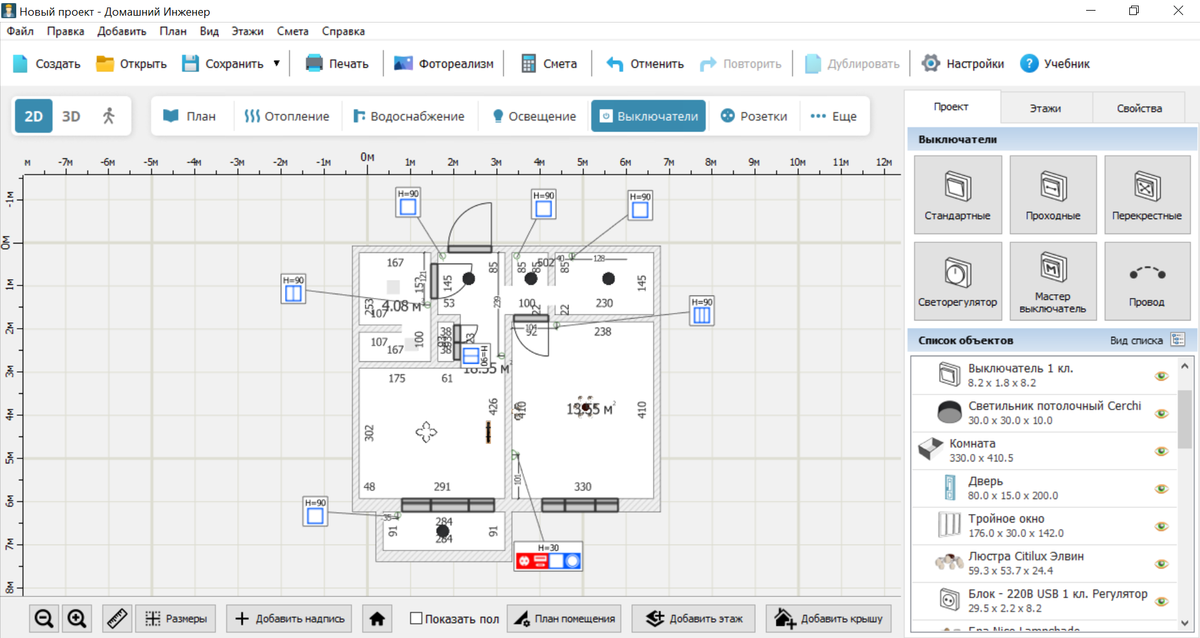

Закончив с розетками, переходите к светильникам и выключателям. Помните, что свет должен быть правильно организованным многоуровневым — одной центральной люстры в помещении недостаточно. Добавьте из каталога настенные и подвесные светильники, торшеры, бра. Далее разместите выключатели. Как и розетки, их можно собирать самостоятельно — конструктор позволяет поставить несколько штук в ряд, добавить диммер.

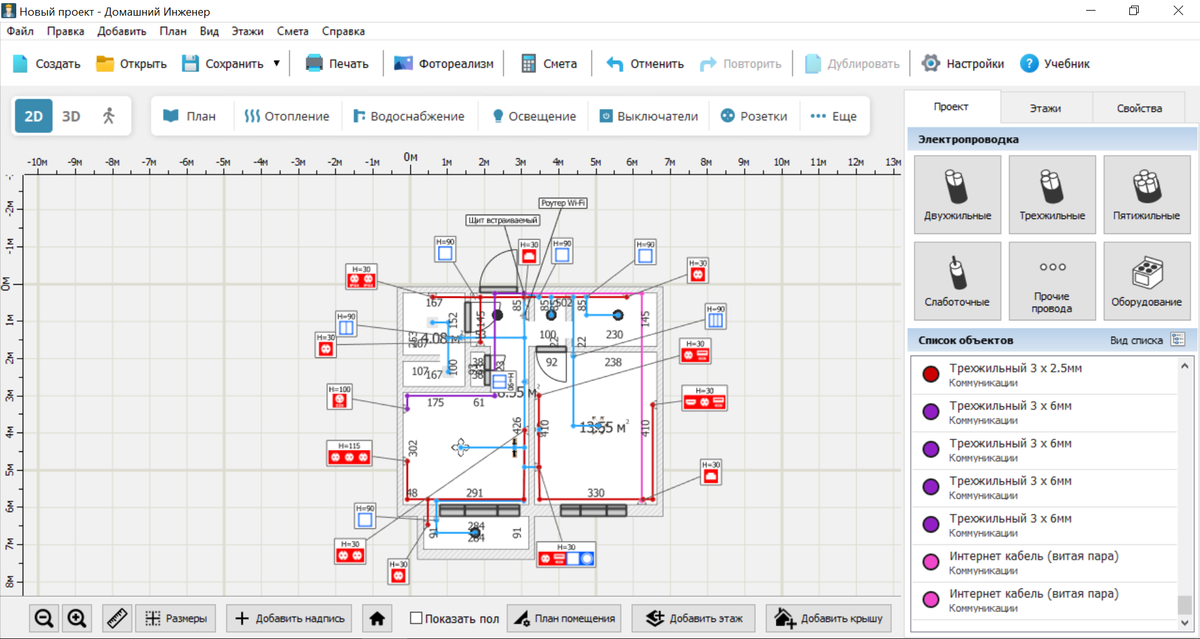

При прокладке проводки соблюдайте требования к сечениям кабелей. Для освещения используйте 1,5 мм², для розеток — 2,5 мм². Для более мощной техники может потребоваться 4-6 мм².

Для слаботочных систем есть отдельные провода. Не забудьте обозначить их на плане. Разместите роутер, телевизор и прочее оборудование в нужных местах, а затем проложите кабели HDMI, ТВ и витую пару для интернета.

Что понадобится для проводки
в новостройке

Чтобы выполнить разводку электрики быстро и качественно, необходимо заранее подготовить все материалы. Не стоит экономить на безопасности и гнаться за самой низкой ценой. Снижение расходов на несколько тысяч здесь часто оборачивается проблемами уже через пару лет эксплуатации, когда дешевые компоненты начинают отказывать один за другим. Поэтому выбору нужно уделить особое внимание.

Распределительный щит

Чтобы сделать проводку безопасной и удобной, необходим щиток. Он собирается как конструктор: вы сами компонуете модули для каждой линии и прищелкиваете их на DIN-рейки.

Стандартный набор компонентов таков:

• Вводной автомат. Защищает оборудование щитка от коротких замыканий, является резервным защитным аппаратом в случае возможных отказов автоматов отходящих линий. Также позволяет полностью обесточить щиток, чтобы безопасно выполнить в нем работы. Создавая электрику в новостройке своими руками, выполните расчет общей мощности приборов. Подберите номинал вводного автомата, ориентируясь на это значение.
• Реле напряжения. Если в сети происходит резкое повышение или понижение напряжения до величин, опасных для бытовых электроприборов, это устройство мгновенно разрывает цепь. Такие процессы происходят из-за обрывов нуля, резких изменений нагрузок сети и при коротких замыканиях в ней. Без реле дорогая техника может пострадать.
• УЗО — устройство защитного отключения. Этот модуль сравнивает амперы, «ушедшие» в фазу и вернувшиеся через ноль. Если ток «утек» через корпус поврежденного чайника и далее через руку человека в пол, УЗО отключит питание.
• Групповые автоматы. Эти приборы работают так же, как и их вводный аналог, но только для отдельных линий. Если одна из веток перегрузится или на ней произойдет короткое замыкание, автомат сработает и отключит ее. Наличие групповых автоматов позволяет выполнять замену отдельных элементов — светильников, выключателей, без обесточивания всей квартиры.

Кабель

Несмотря на то, что несколько лет назад алюминий вновь разрешили использовать для проводки в квартирах в новостройках, от него все же лучше отказаться. Экономия по сравнению с медью получится небольшой, а удобство и безопасность серьезно снизятся. Этот металл хрупкий и текучий, на изгибах легко ломается. Под действием нагрузок алюминиевые провода начинают «плыть» в клеммах, ослабляя контакт.

Вопреки распространенному мнению, жилы могут быть многопроволочными или монолитными, оба варианта допустимы. Лучше всего подойдет кабель ВВГнг-LS — он не распространяет горение и выделяет минимум дыма при нагреве.

Подрозетники и распределительные коробки

Выбор подрозетников зависит от материала ваших стен. Для бетона и кирпича нужны коробки с металлическими или пластиковыми фиксаторами-ушами, которые жестко фиксируют внутри полости. Обращайте внимание на качество пластика самого корпуса — дешевые подрозетники быстро желтеют и становятся хрупкими, а при затягивании шурупов их лапки могут ломаться.

Распределительные коробки необходимы для выполнения безопасных соединений проводов под слоем отделки. Покупайте модели с крышками и с запасом по внутреннему объему. Внутри должны свободно помещаться соединительные элементы: клеммы, колпачки или гильзы, а также оставаться запас проводов на возможную их переразделку.

Розетки и выключатели

При выборе этих устройств внешняя эстетика важна, но главное — спрятанные внутри детали. Осмотрите клеммную группу: керамическое основание предпочтительнее пластикового, поскольку керамика не теряет форму при нагреве, а, следовательно, более стабильно сохраняет необходимое усилие затяжки контакта. Желательно, чтобы контакты должны быть медными, а не стальными с тонким слоем напыления.

У хороших розеток и выключателей есть латунные или железные накладки-усилители, которые фиксируют механизм внутри подрозетника. Дешевые модели держатся только на распорных лапках. Этот способ монтажа хуже. Со временем лапки ослабевают, и розетка начинает вываливаться из стены вместе с вилкой.

Электрика в новостройке своими руками: инструкция

Итак, проект готов, материалы закуплены и лежат на полу. Переходим к монтажу проводки. Соблюдение последовательности действий здесь критически важно — пропуск хотя бы одного этапа ремонта квартиры может привести к тому, что придется переделывать уже готовые узлы.

Шаг 1: Разметка

Перенесите схему из программы на стены. Используйте строительный уровень, рулетку и отбивочный шнур с синим красителем. Чертите линии строго вертикально и горизонтально. Отклонение от прямого угла — это лотерея: в будущем вы решите повесить полку и можете попасть сверлом прямо в кабель. Имейте в виду, что существующие строительные нормы запрещают делать штробы по диагонали. Они должны быть вертикальными или горизонтальными.

Располагайте все точки строго на одинаковой высоте от чистого пола. Общепринятый стандарт для розеток — 30 см, для выключателей — 90 см.

Шаг 2: Штробление канавок

Возьмите штроборез или болгарку с алмазным диском, а также перфоратор с лопаткой. Нужно нарезать две параллельные бороздки на расстоянии друг от друга, немного больше ширины кабеля. Затем перфоратором выберите середину. В конечном итоге глубина канавки должна быть такой, чтобы слой штукатурки над проложенным кабелем составлял не менее 10-15 мм.

Шаг 3: Монтаж подрозетников
и распределительных коробок

На бетонном или гипсовом основании зафиксируйте коробки на алебастр или строительный гипс. Смесь схватывается очень быстро — чуть больше чем за минуту, поэтому действуйте организованно и без пауз. Заранее примерьте каждую коробку в своем гнезде, при необходимости углубите отверстие перфоратором. Они должны располагаться заподлицо с будущим уровнем чистовых стен.

Обычно распределительные коробки размещают чуть ниже потолка, на расстоянии 15-20 см от перекрытия. К ним обязательно должен быть обеспечен доступ после финишной отделки. Запрещено прятать соединения проводов просто в стену без коробки — это прямое нарушение всех правил безопасности. Содержимое коробки должно быть доступно для ревизии или ремонта, поэтому не старайтесь поставить ее краями в уровень натяжного потолка.

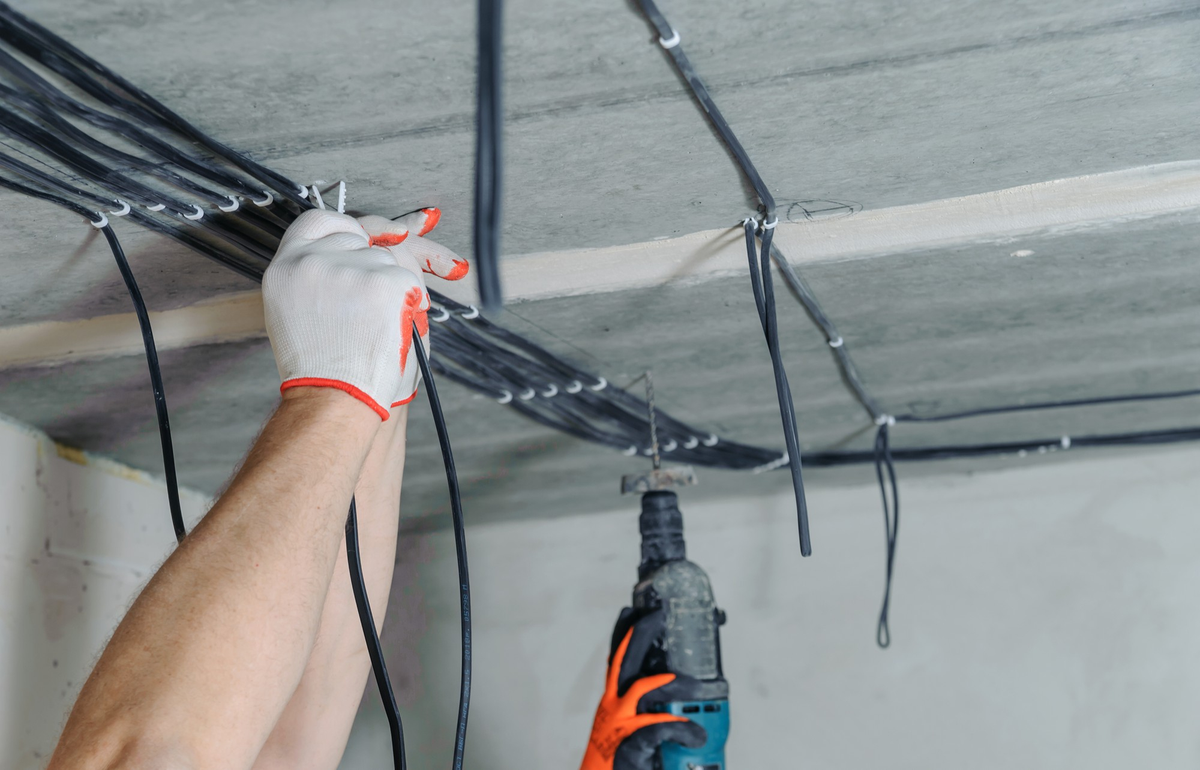

Шаг 4: Прокладка кабеля

Перед укладкой очистите готовые штробы от пыли строительным пылесосом и загрунтуйте их. Затем нужно закрепить провод дюбель-хомутами и после этого заштукатурить.

В полу кабель можно спрятать в гофрированной трубе под слоем стяжки. По потолку прокладку проводов выполняют в гофре за натяжным полотном или в штробах под слоем штукатурки. Выбор метода зависит от конструкции перекрытий и толщины будущих отделочных слоев. Главное — обеспечить доступ к распределительным коробкам.

Обязательно сфотографируйте все стены, когда закончите прокладку кабеля. Прикладывайте на поверхность рулетку, чтобы на снимке были видны точные расстояния до углов и проемов. Сохраните эти фото в облачном хранилище, чтобы не потерять. Если далее захотите просверлить стену под картину или полку, откроете снимок и точно увидите, где бить можно, а где нет.

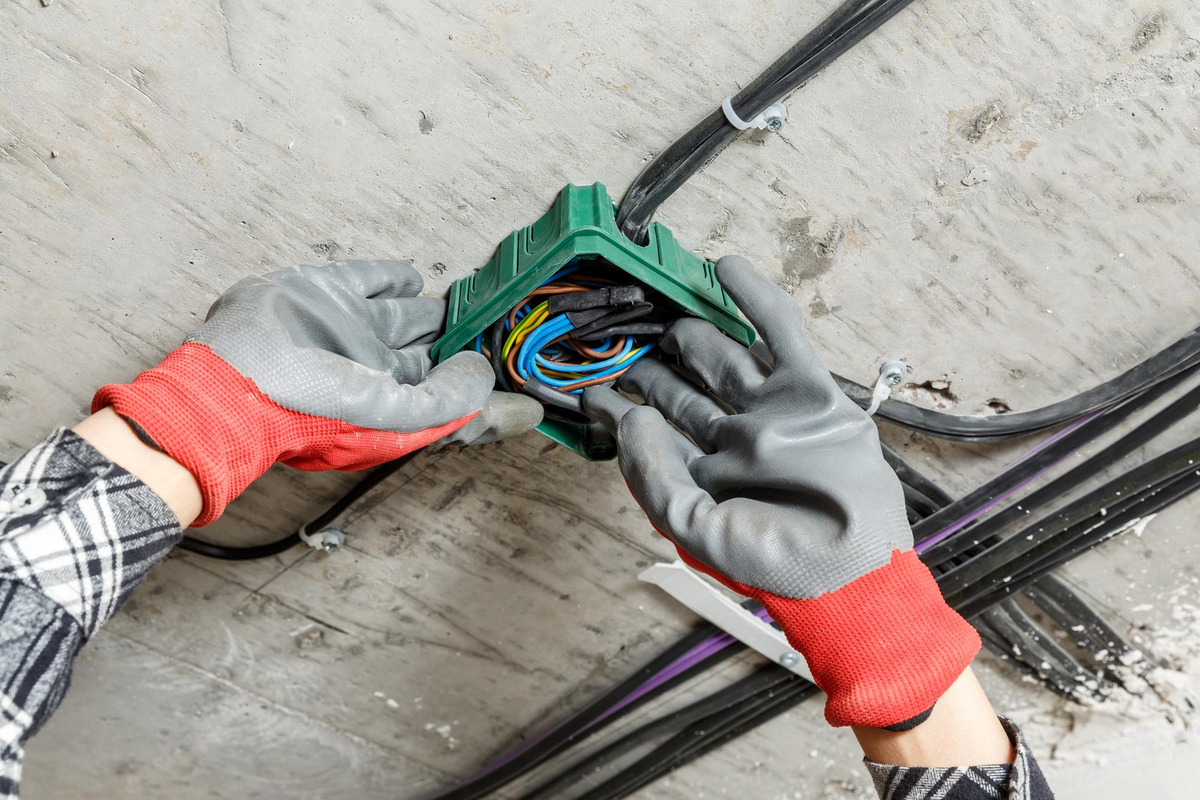

Шаг 5: Соединение проводов

Обычные скрутки в распределительных коробках использовать категорически нельзя. Такое соединение греется, искрит и является частой причиной пожаров в квартирах. Для надежного контакта применяйте современные методы.

Первый вариант монтажа — колпачки СИЗ с внутренней пружиной. Пружина сжимает жилы и обеспечивает постоянное усилие контакта. Второй и самый быстрый способ — клеммники WAGO с плоскими пружинами, они позволяют зачистить изоляцию на 10-12 мм и просто воткнуть провод в гнездо. Третий вариант — опрессовка медными гильзами, для него потребуются специальные пресс-клещи. Соединение в этом случае потребует дополнительной изоляции термоусаживаемой трубкой.

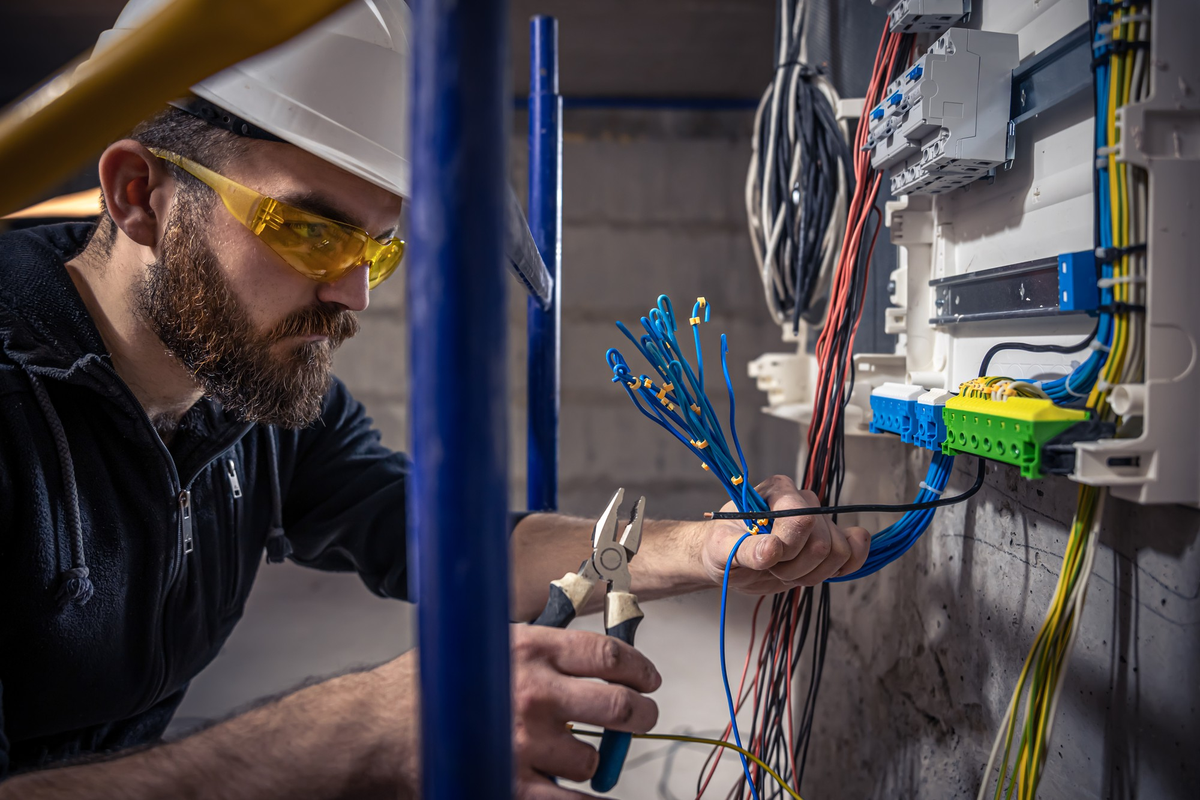

Шаг 6: Сборка щитка и проверка

Установите автоматы, реле напряжения и УЗО на DIN-рейки внутри распределительного щитка. Соедините все элементы между собой согласно схеме. Подключите вводной кабель, идущий от счетчика или этажного щитка на лестничной клетке. Этот этап нужно доверить профессиональному электрику, владельцу квартиры выполнять его нельзя.

Шаг 7: Финальная отделка и установка розеток

После завершения чистовых работ приходит самый приятный момент — установка розеток и выключателей. Аккуратно обрежьте выступающие жилы, оставив примерно десятисантиметровый запас по длине, зачистите их, подключите к клеммам и вставьте устройство в подрозетник.

Закрутите шурупы распорных лапок или зафиксируйте механизм винтами через стальную рамку. Сверху наденьте декоративную крышку и проверьте работу освещения и функциональность розеток с помощью любого бытового электроприбора с вилкой.

Обязательно проверьте каждую линию мультиметром в режиме прозвонки. Это поможет узнать, нет ли короткого замыкания между фазами и нулем. Только после успешного тестирования всех линий можно включать питание и приступать к финишной отделке.

Резюме

Для того чтобы сделать электропроводку в новостройке своими руками, необходимо придерживаться следующей последовательности:

• Замерьте помещение и создайте точный план стен, окон и дверей.
• Расставьте мебель и технику в 3D-программе.
• Спроектируйте освещение, расстановку выключателей и розеток.
• Протяните на плане трассы от каждого прибора до щитка.
• Купите медный кабель, автоматы, УЗО, реле напряжения, подрозетники, клеммники.
• Нанесите разметку на стены строго по вертикали и горизонтали.
• Проштробите канавки, высверлите ниши под коробки и подрозетники, установите их, проложите кабель и зафиксируйте его.
• Сфотографируйте все трассы перед заделкой стен. После предварительной проверки кабелей тщательно замажьте штробы.
• Соедините провода в коробках клеммниками или колпачками СИЗ.
• Соберите щиток, установите модули.
• Выполните чистовую отделку и установите декоративные накладки на выключатели и розетки.
• Прозвоните каждую линию мультиметром.
• Подайте напряжение на щиток, затем на отходящие линии по очереди.Рекомендуется протестировать работу освещения и розеток.
