Делаем проект электрики частного дома: инструкция

Грамотный проект электрики позволяет избежать перегрузок, коротких замыканий, неудобств в эксплуатации сети и необходимости переделок в будущем. Вы сможете точно рассчитать нагрузку и выбрать подходящее оборудование. Все это поможет сэкономить на материалах и времени монтажа электропроводки. Более того, наличие проекта — требование многих энергоснабжающих организаций при подключении дома к сети. Давайте разберемся, как его сделать.

Что включает в себя проект электрики частного дома

Проект электроснабжения — это комплексный документ, в котором отражены все аспекты подключения здания. Он состоит из разделов, каждый из них отвечает за свою часть системы:

• Общая схема электроснабжения. Это план, в котором показано, как электроэнергия поступает в дом от точки подключения столба ЛЭП или трансформаторной подстанции до вводного электрического щита. Здесь указываются основные параметры инженерных сетей: номиналы автоматов, тип УЗО, параметры вводного кабеля, наличие резервного питания генератора, ИБП и счетчика. Эта схема — основа всего проекта, без нее невозможно рассчитать нагрузку и защиту.
• Планы размещения розеток, выключателей и приборов освещения. Для удобства составляется отдельная схема в крупном масштабе. Она помогает избежать ситуаций, когда розетка оказывается за шкафом, а выключатель — за дверью.
• Схема силовой части. Сюда входят все мощные потребители: электроплита, духовой шкаф, варочная панель, бойлер, насосы, теплые полы, система отопления и т. д. Каждый из электрических приборов требует отдельной линии с соответствующим сечением кабеля и автоматом защиты. В проекте указывается, откуда берется питание, какой кабель используется и где будет автомат.
• Схема подключения слаботочных систем. Современный дом невозможно представить без интернета, Wi-Fi, видеонаблюдения, домофона, аудиосистем и сигнализации. В проекте выделяются отдельные линии для LAN-кабелей, ТВ-антенны, систем охраны и контроля доступа. Расположение всех коммуникаций указывается на плане, чтобы избежать помех от близкой прокладки кабелей.
• План автоматизации. Если вы хотите сделать «умный дом», при разработке проекта необходимо продумать детали: выбрать тип системы, места установки датчиков и центрального контроля, определиться с протоколами связи и т. д.

С чего начать проектирование
электрики в доме

Перед тем как рисовать схемы электропроводки, нужно собрать и структурировать данные.

Составление ТЗ

Чтобы спланировать электрическую сеть, начните с анализа потребностей. Ответьте на вопросы:

• Сколько комнат в доме? Какие функции они выполняют?
• Сколько розеток нужно в каждой комнате? Учтите технику: телевизор, ноутбук, утюг, пылесос, а также климатическая техника.
• Сколько зон освещения? Будет ли подсветка, треки, светильники с регулировкой яркости?
• Какие приборы требуют отдельной линии?
• Есть ли пожелания по управлению светом, например, проходные выключатели на лестнице, управление из спальни?
• Планируется ли расширение? Нужно заложить резерв по мощности и кабелям.
• Будет ли умный дом?

Все моменты подробно опишите в ТЗ.

Подбор оборудования

После сбора данных выберите типы устройств:

• Розетки: обычные 16 А, силовые 25–32 А, с заземлением, влагозащищенные для ванной, улицы.
• Выключатели: одноклавишные, двухклавишные, проходные, с подсветкой.
• Кабели: ВВГнг-LS для внутренней прокладки, СИП для ввода.
• Автоматы и УЗО: однополюсные, двухполюсные, дифавтоматы.

Не забывайте и про распределительные щиты. Укажите количество модулей и место установки.

Расчет нагрузок

Общая мощность дома не должна превышать выделенную мощность от энергосбыта. Обычно она составляет 15–30 кВт для частного сектора. Чтобы не выйти за пределы, выполните расчет нагрузки при проектировании электрики в доме.

Пример:

• Кухня: плита 7 кВт, чайник 2 кВт, холодильник 0,5 кВт, микроволновка 1,5 кВт. Сумма составляет 11 кВт, но одновременно работает максимум 8–9 кВт.
• Освещение: 0,5–1 кВт на весь дом.
• Бытовая техника: стиральная машина 2 кВт, бойлер 3 кВт, насос 1 кВт. Итого 6 кВт.

Используйте коэффициент одновременности, для простоты его можно принять равным 0,7. Итоговая расчетная электрическая мощность в таком случае составит (11 + 6 + 1) * 0,7 = 12,6 кВт.

Основные правила
проектирования электрики

• Не подключайте все к одной линии. При составлении проекта электрики в доме разделяйте потребителей по группам. Можно выделить отдельные трассы под освещение, розетки каждой комнаты, мощные приборы. Группировка предотвращает срабатывание общего автомата при включении слишком большого количества потребителей. Если у вас в кухне сработает автомат, свет в остальном доме останется.
• Обязательно устанавливайте УЗО и автоматы. Каждая линия должна быть защищена автоматом. Устройство защитного отключения обязательно для ванной комнаты, кухни, розеток на улице и детских комнат. Дополнительно можно поставить общее УЗО, но групповые лучше не игнорировать. Номинал УЗО — 30 мА. Для ввода можно поставить общее УЗО на 100 мА, но лучше — групповые.
• Правильно подбирайте сечение кабеля. Оно зависит от тока нагрузки: 1,5 кв. мм — до 16 А, 2,5 кв. мм — до 25 А, 4 кв. мм — до 32 А, 6 кв. мм — до 40 А. Не забывайте про длину линии — при большой протяженности возможны потери напряжения, поэтому лучше выбрать более толстый проводник.
• Продумайте расположение розеток и выключателей. Обычно розетки крепят на высоте от 30 см от пола, а выключатели — на 90 см. Эти значения продиктованы требованиями безопасности. Они же гласят, что в ванной можно использовать только влагозащищенные розетки, установленные не ближе 60 см от источника воды.
• Обеспечьте защиту от перенапряжения и молниезащиту. В частном доме скачки напряжения — частое явление. Чтобы бороться с ними, установите ограничитель перенапряжения на вводе. А для предотвращения пожаров используйте не только молниеприемник, но и заземляющий контур — особенно если дом высокий или находится на возвышенности.

Проектирование электрики в программе

Стоимость проектирования электрики для дома может составлять несколько десятков тысяч рублей. Но можно сэкономить. Чтобы разработать проект, вовсе не обязательно обращаться в специализированную компанию. Достаточно подготовить документы самому, а затем передать их на проверку электрику. Участие специалиста позволит убедиться в соответствии нормативам.

Для проектирования электроснабжения подходит несложная программа Домашний Инженер 3D. С ее помощью спланировать разводку способен каждый, даже новичок. Программа позволяет экспортировать готовые чертежи в формате для печати. Это удобно, если вы и ваши подрядчики привыкли работать с бумажными экземплярами.

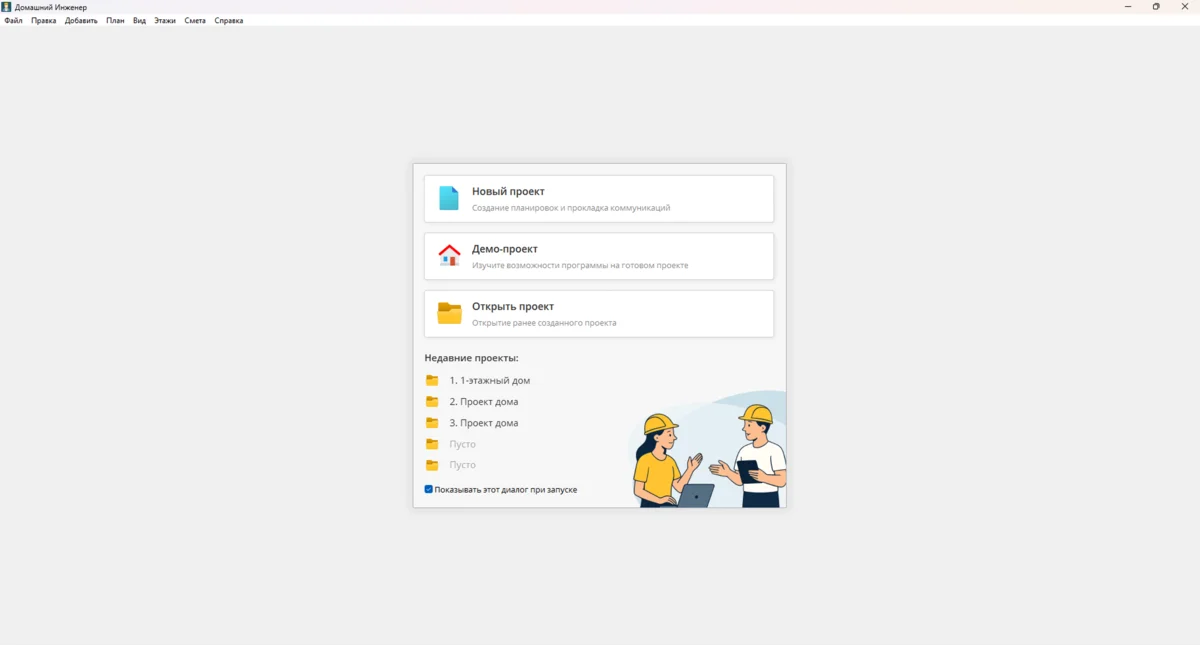

Продемонстрируем возможности этого ПО на примере одноэтажного дома. Когда вы запускаете программу, открывается диалоговое окно. В нем нужно решить, создавать новый проект электроснабжения или использовать уже готовый. Выбираем первый вариант.

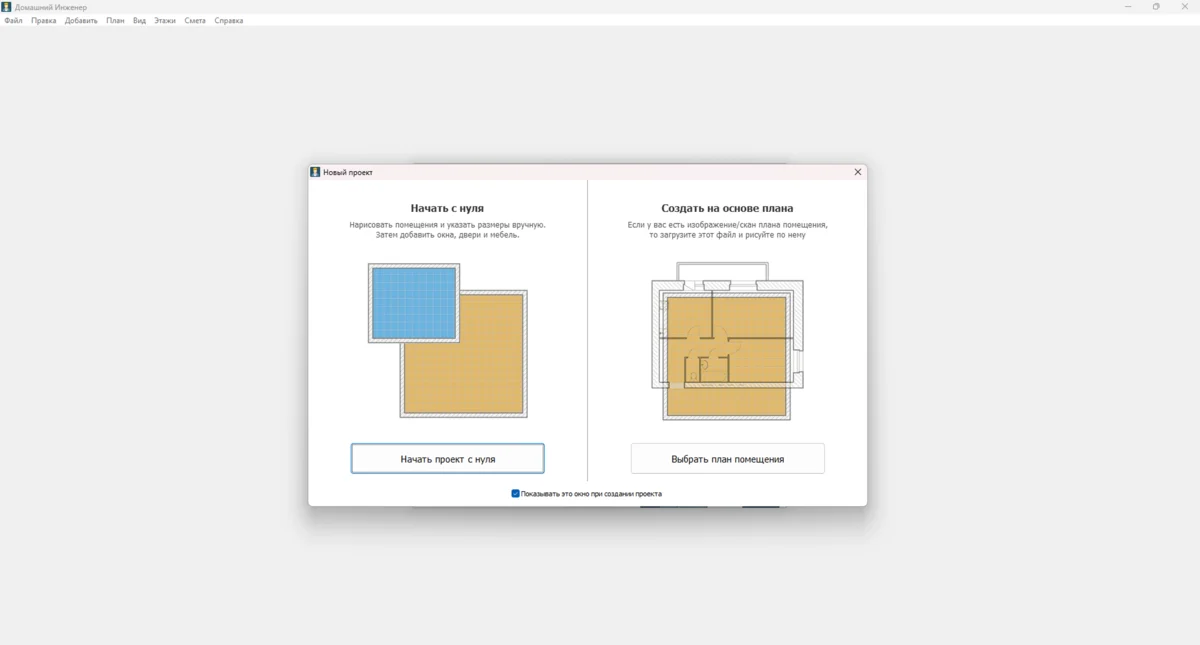

После этого программа спросит, как именно вы собираетесь начертить планировку. Есть вариант с нуля — он подходит тем, кто только собирается строить здание. Альтернативный выбор — отрисовать планировку по имеющемуся обмерному плану.

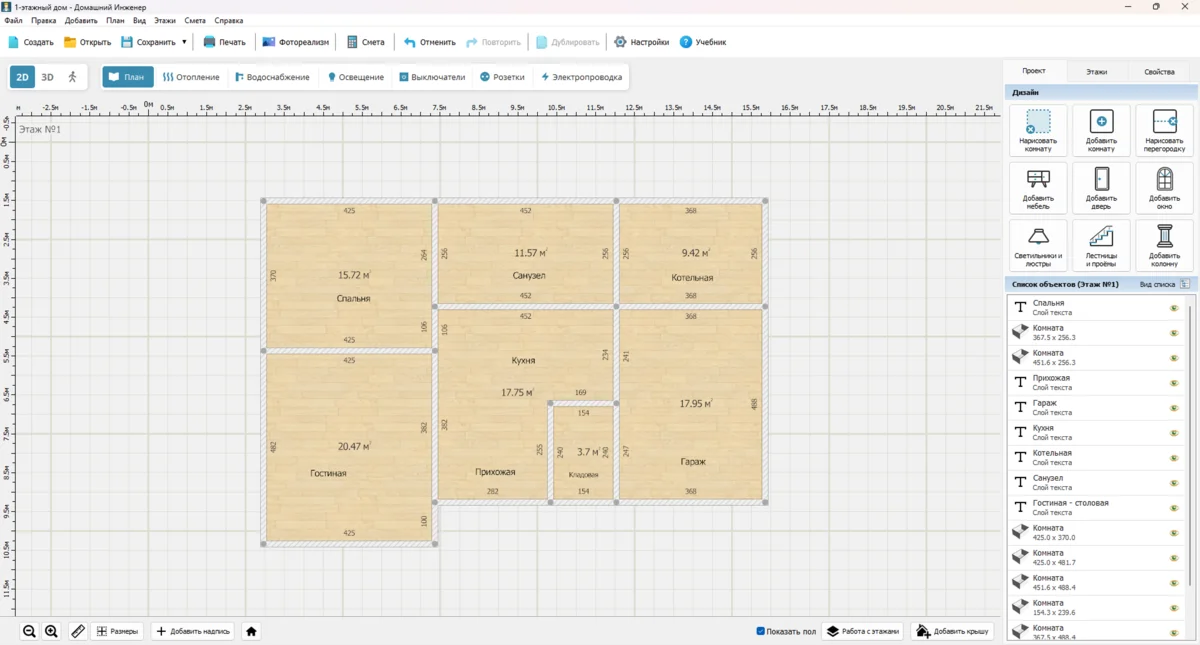

Мы выбрали вариант с самостоятельным вычерчиванием планировки. Для этой цели использовался инструмент «Нарисовать комнату».

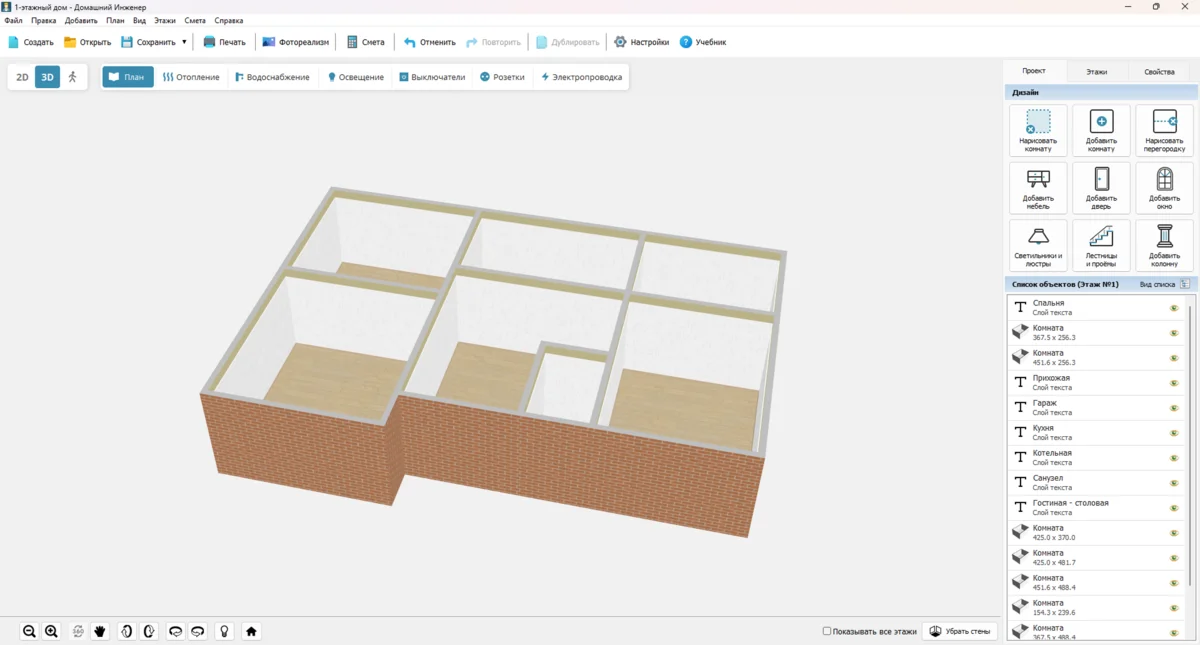

После того как стены добавлены, можно посмотреть на трехмерную модель здания. Если что-то не устраивает в планировке, проще всего внести исправления на этом этапе.

На следующем шаге мы добавили двери и окна. Для большего единообразия их все перекрасили в серый цвет, изменив настройки отображения.

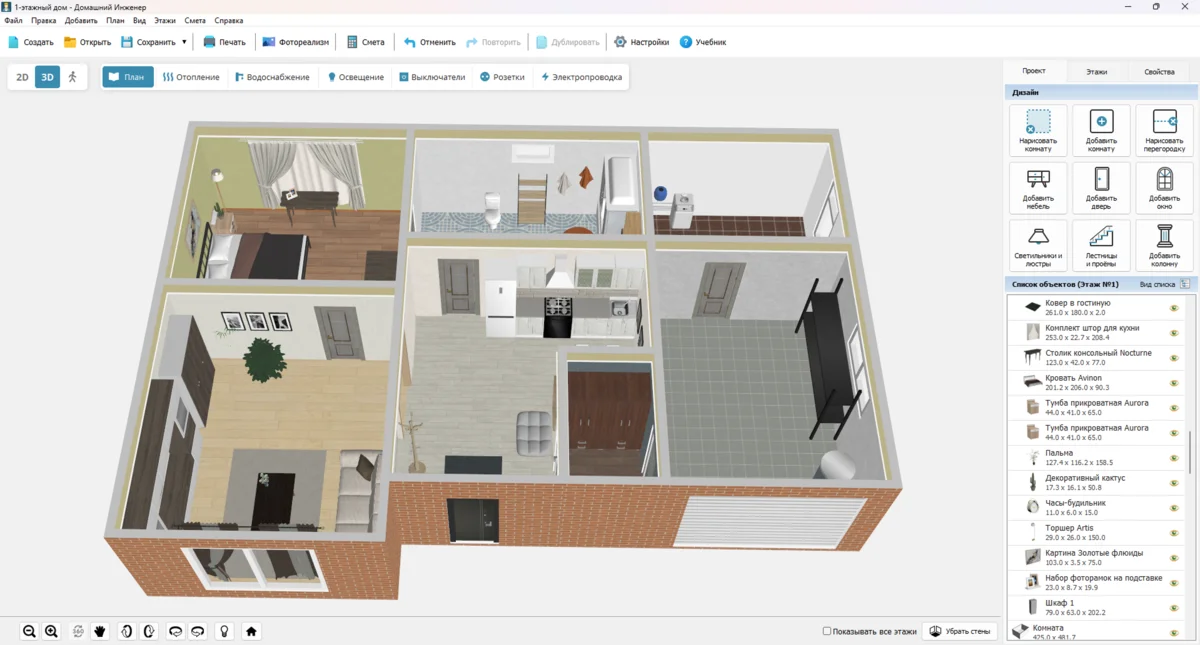

Когда основные элементы готовы, можно приступать к меблировке технических и жилых помещений. В программе есть готовый каталог трехмерных моделей, рисовать самому здесь не придется. Для добавления необходимо воспользоваться одноименной кнопкой в правом меню.

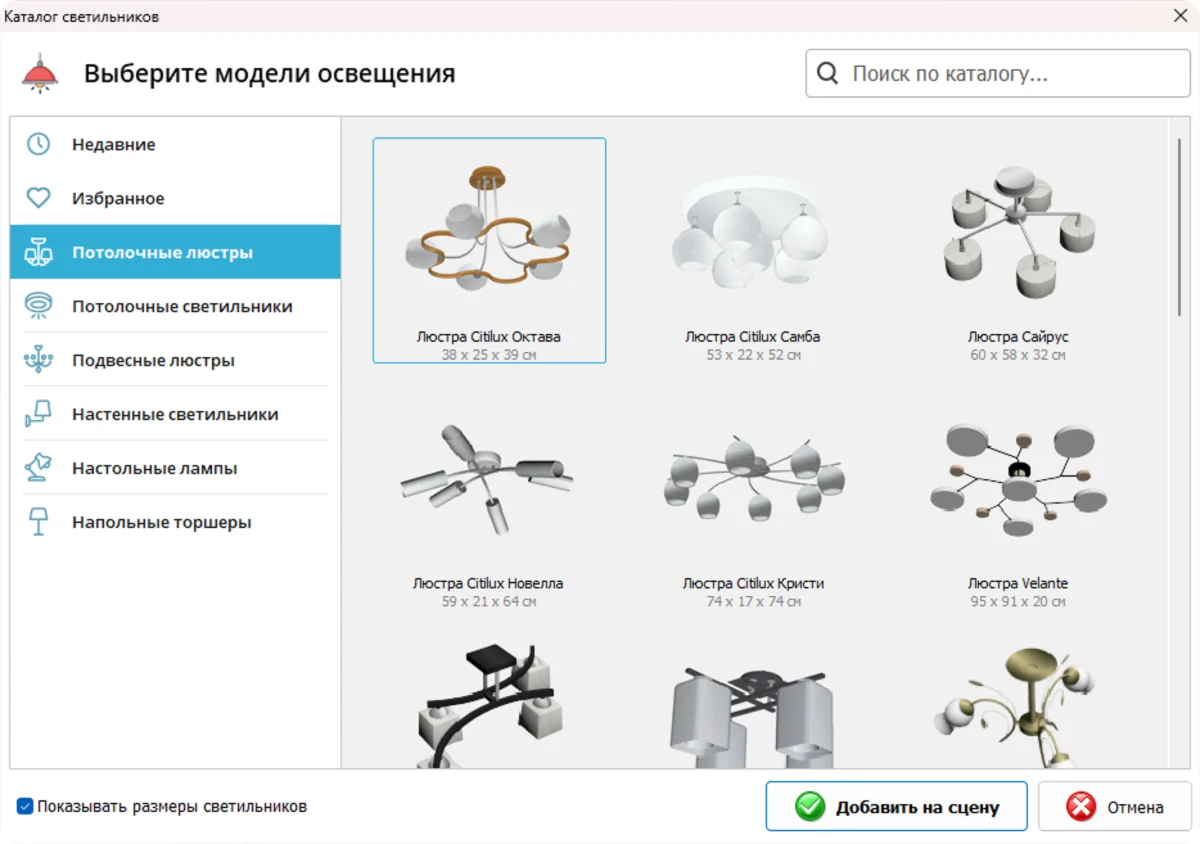

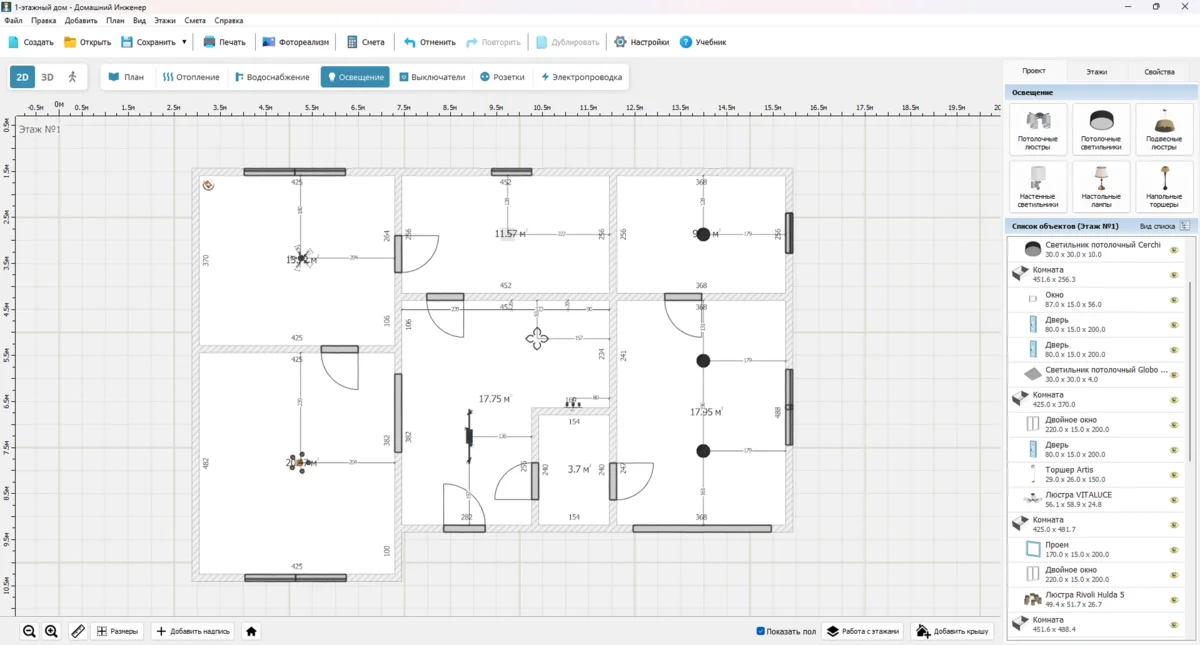

Для проектирования освещения стоит перейти в специализированный режим. В нем все комнаты отображаются сверху, поэтому можно сразу оценить, где нужны светильники.

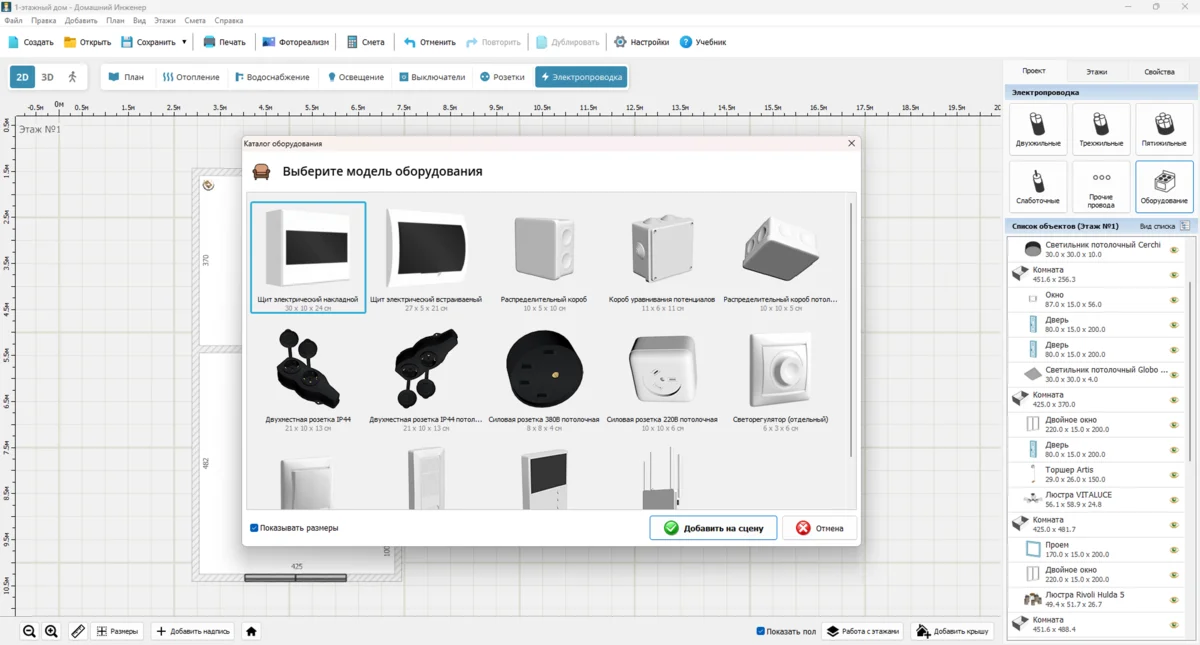

Далее необходимо перейти к проектированию электросети. Начать лучше со щита. В своем примере мы расположили его у самого входа в дом, рекомендуем сделать так же. Это значительно упрощает дальнейшую разводку электрики.

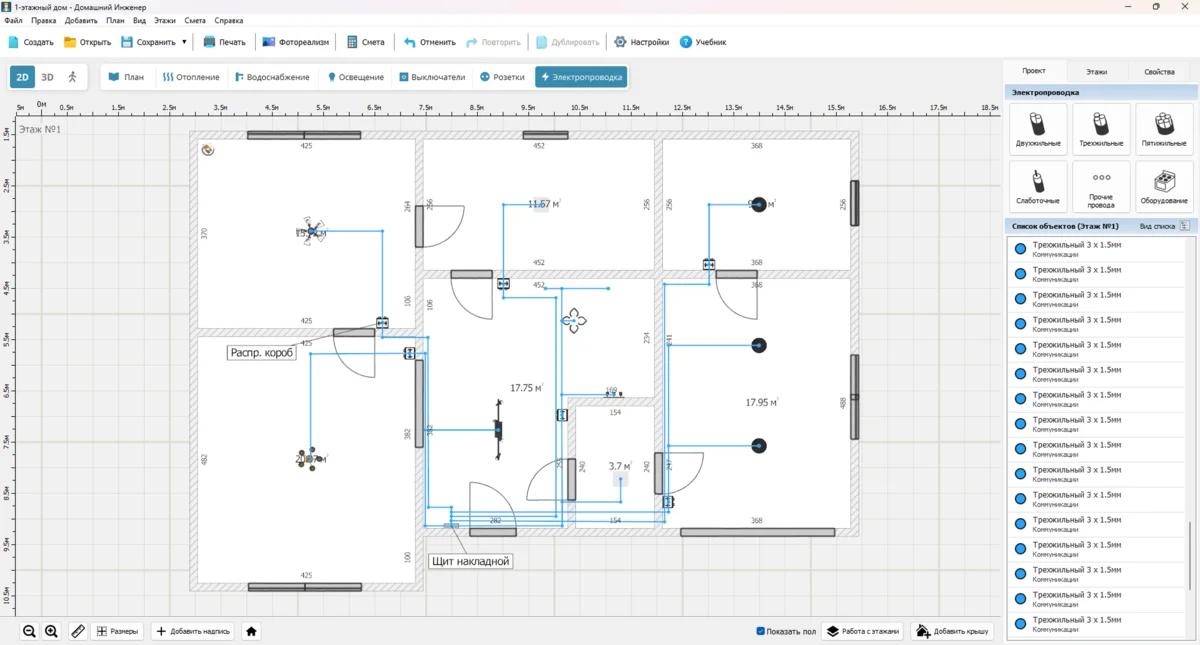

Для подключения ранее установленных светильников мы выбрали трехжильные провода сечением 1,5 кв. мм. В местах их соединения добавили распределительные коробки, эти изделия находятся в том же каталоге, что и щиты.

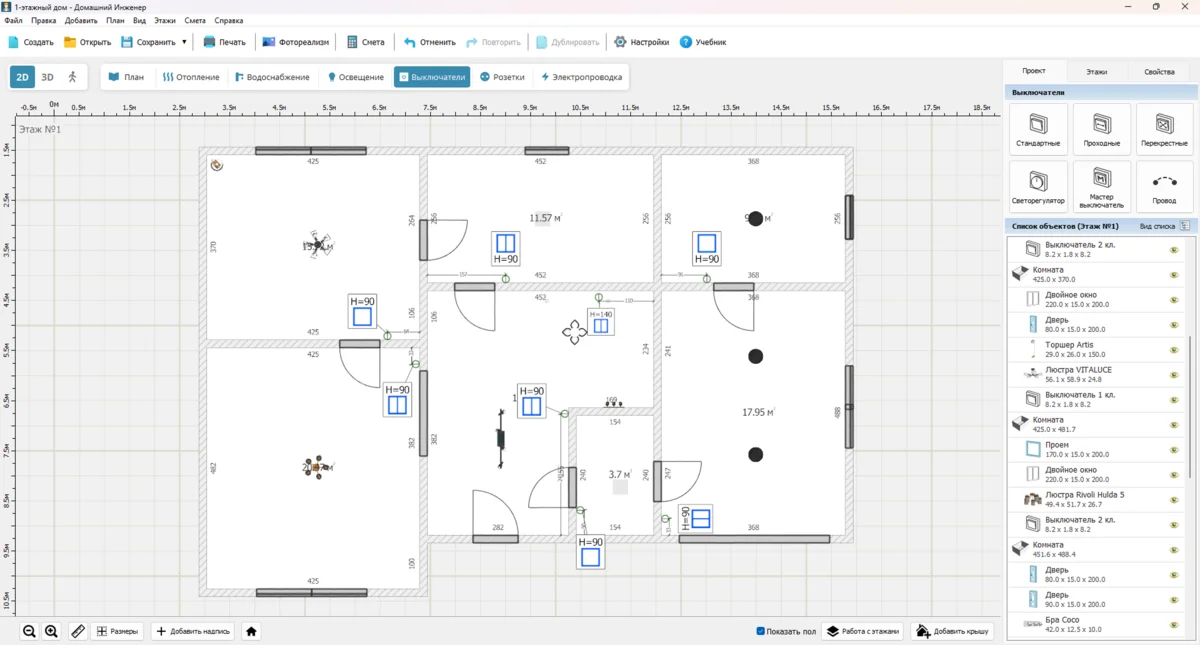

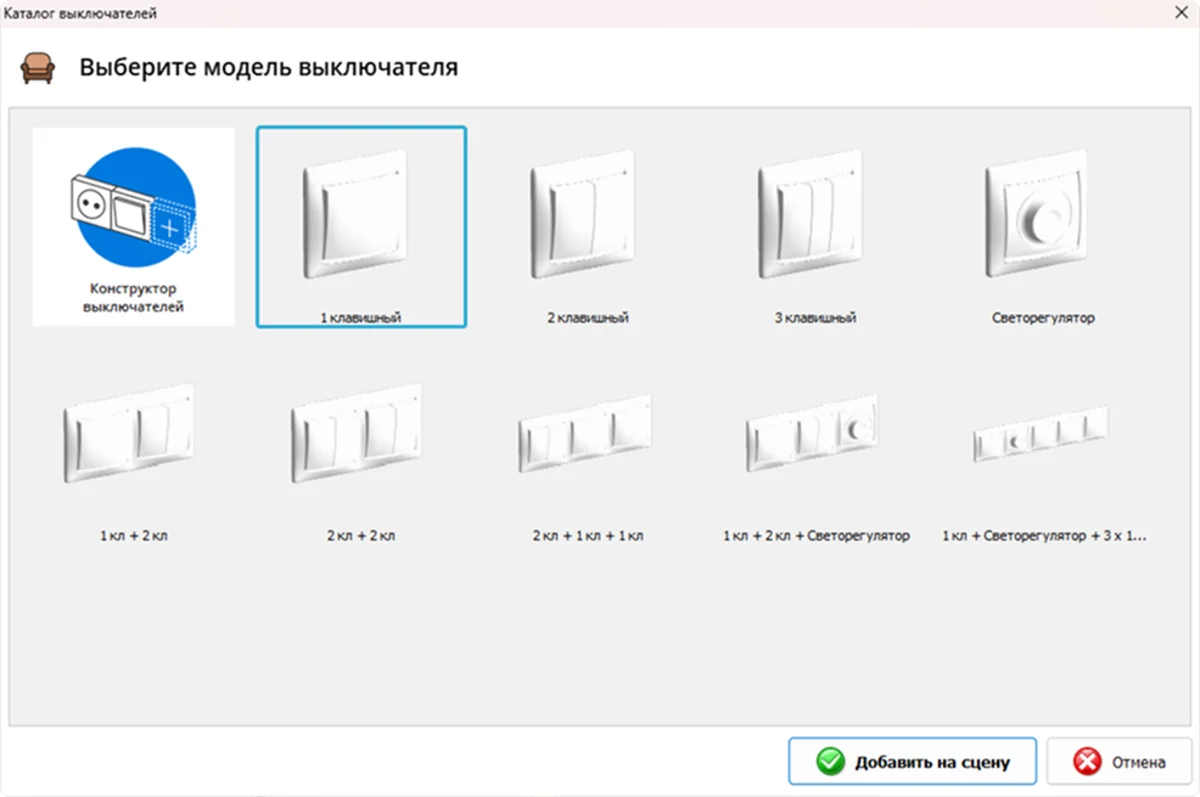

Пока еще не успели забыть, где и какая лампа находится, стоит расставить выключатели. Программа позволяет выбрать модель, стену привязки и высоту монтажа. При необходимости можно собрать собственный блочный выключатель, используя конструктор.

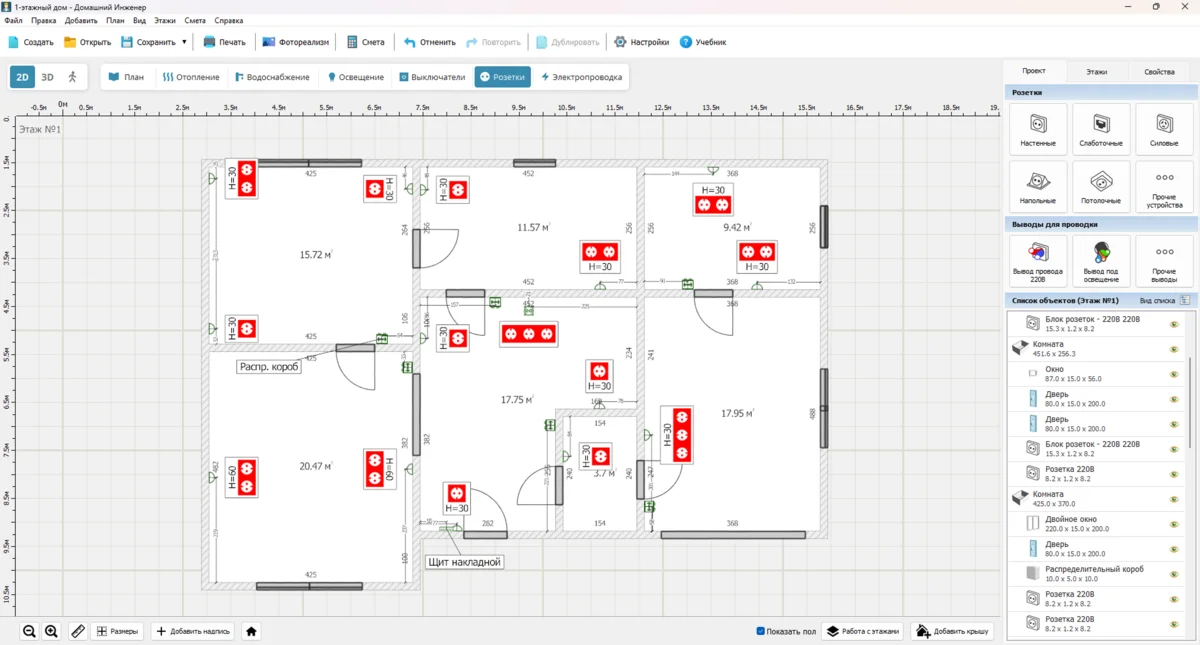

Соединив выключатели теми же проводами, что и сами светильники, мы перешли к розеткам. Их расстановка проводится точно так же. Единственное отличие в данном примере в том, что розетки все же пришлось размещать на разной высоте, это необходимо для удобства пользования.

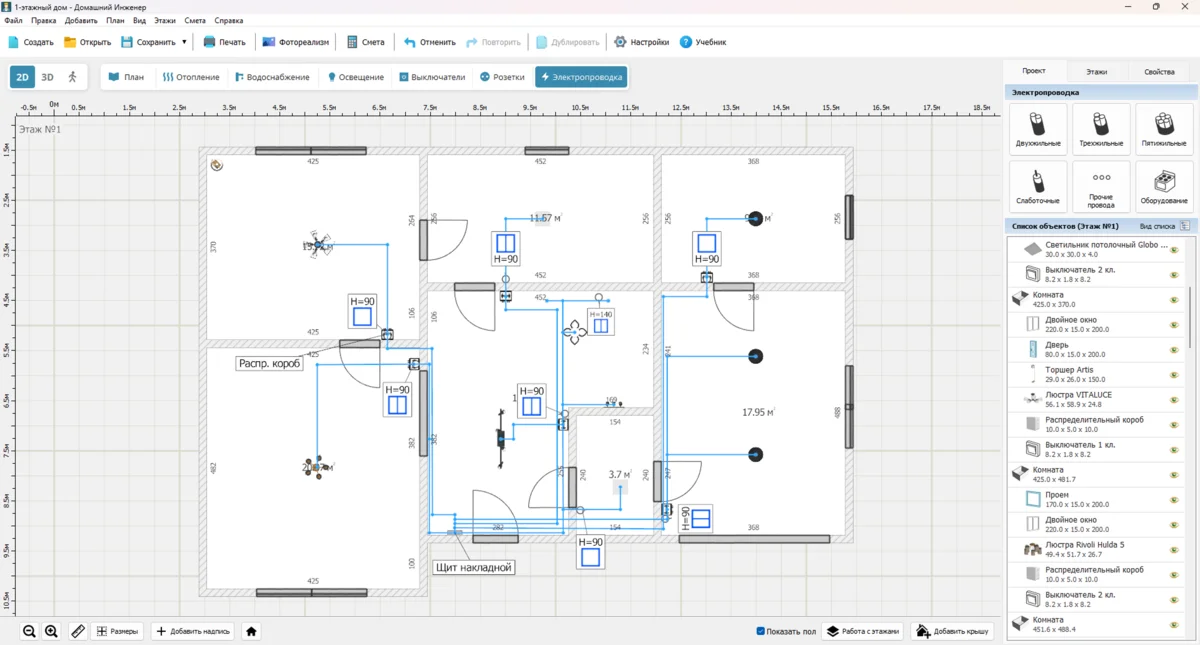

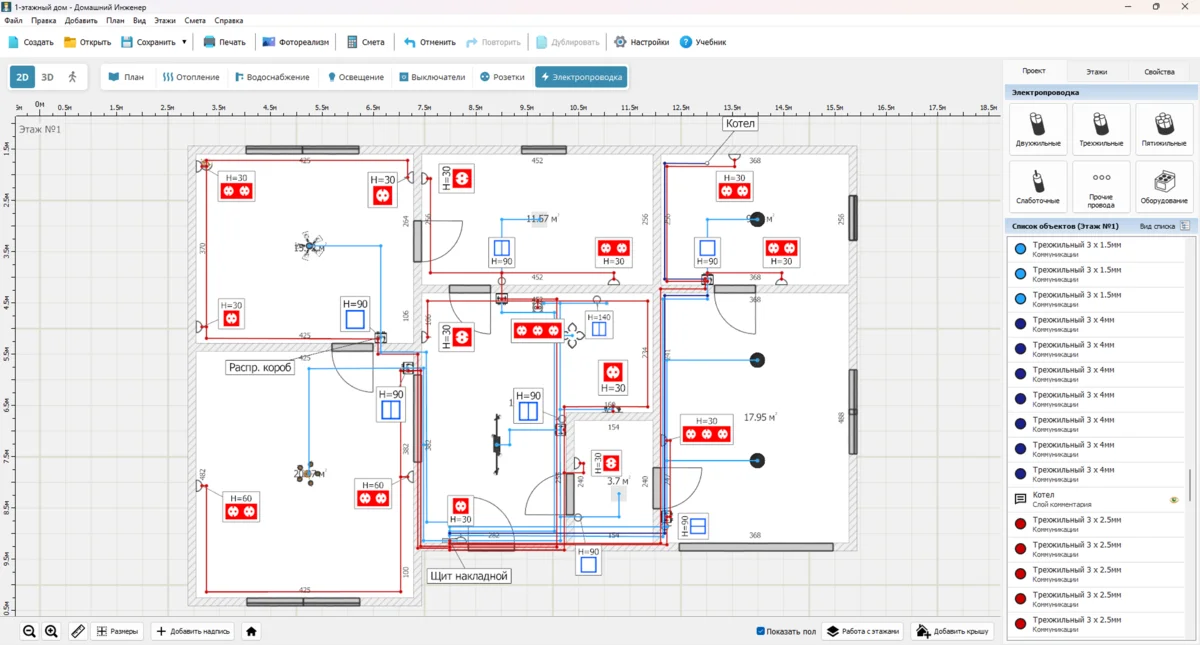

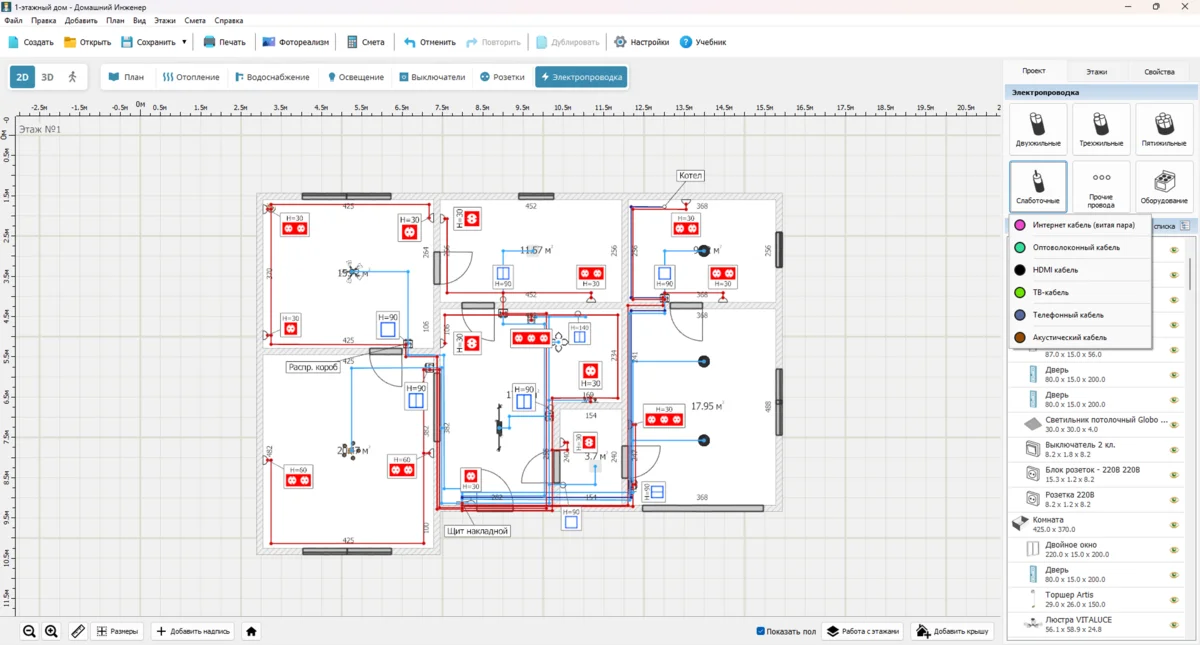

После соединения розеток проводами по 2,5 кв. мм мы сразу добавили дополнительные линии для подключения мощных приборов. Под них использовали кабели сечением 4 кв. мм. Каждый тип провода в программе маркируется своим цветом, поэтому запутаться не получится. Помимо силовых кабелей в Домашнем Инженере 3D есть слаботочные. Их необходимо использовать для подключения ТВ-антенны, интернета и т. д.

В итоге получился детальный проект, учитывающий все типы электрооборудования, присутствующего в доме. Осталось рассчитать смету, и можно отправлять документы на печать.

Расчет сметы

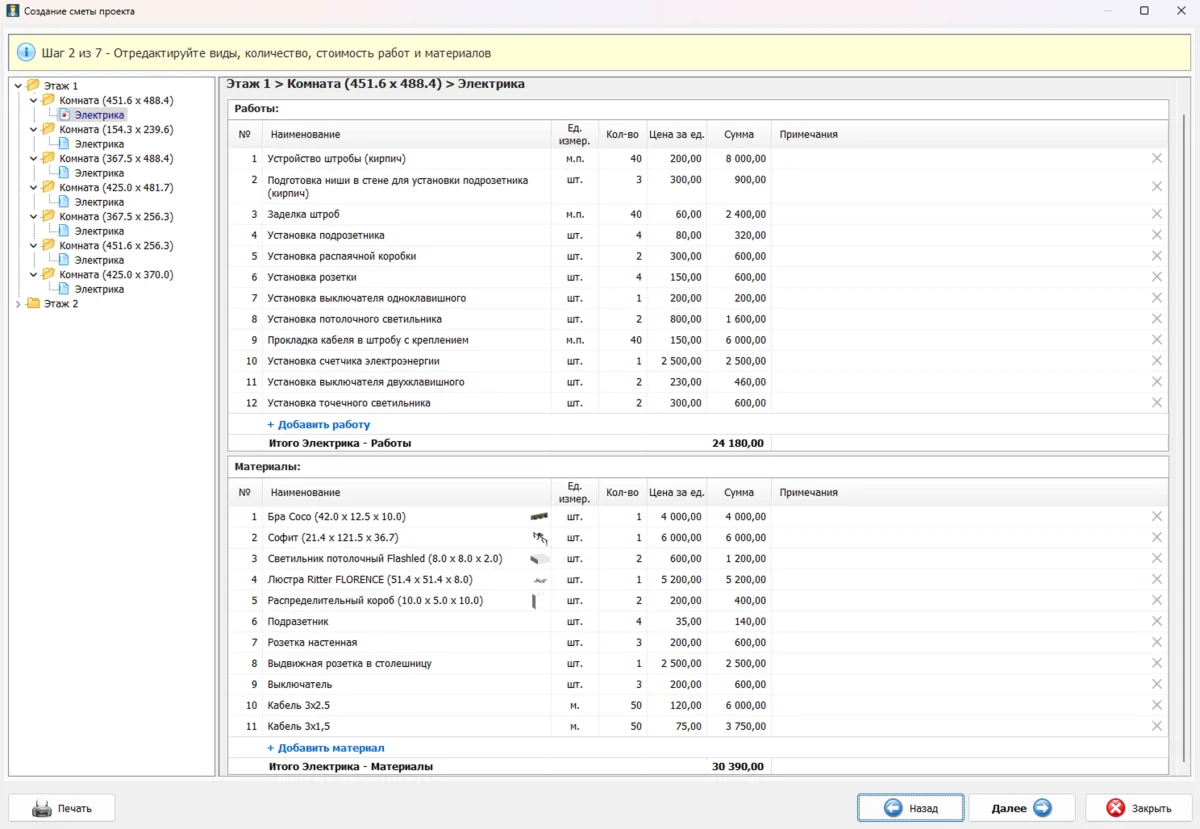

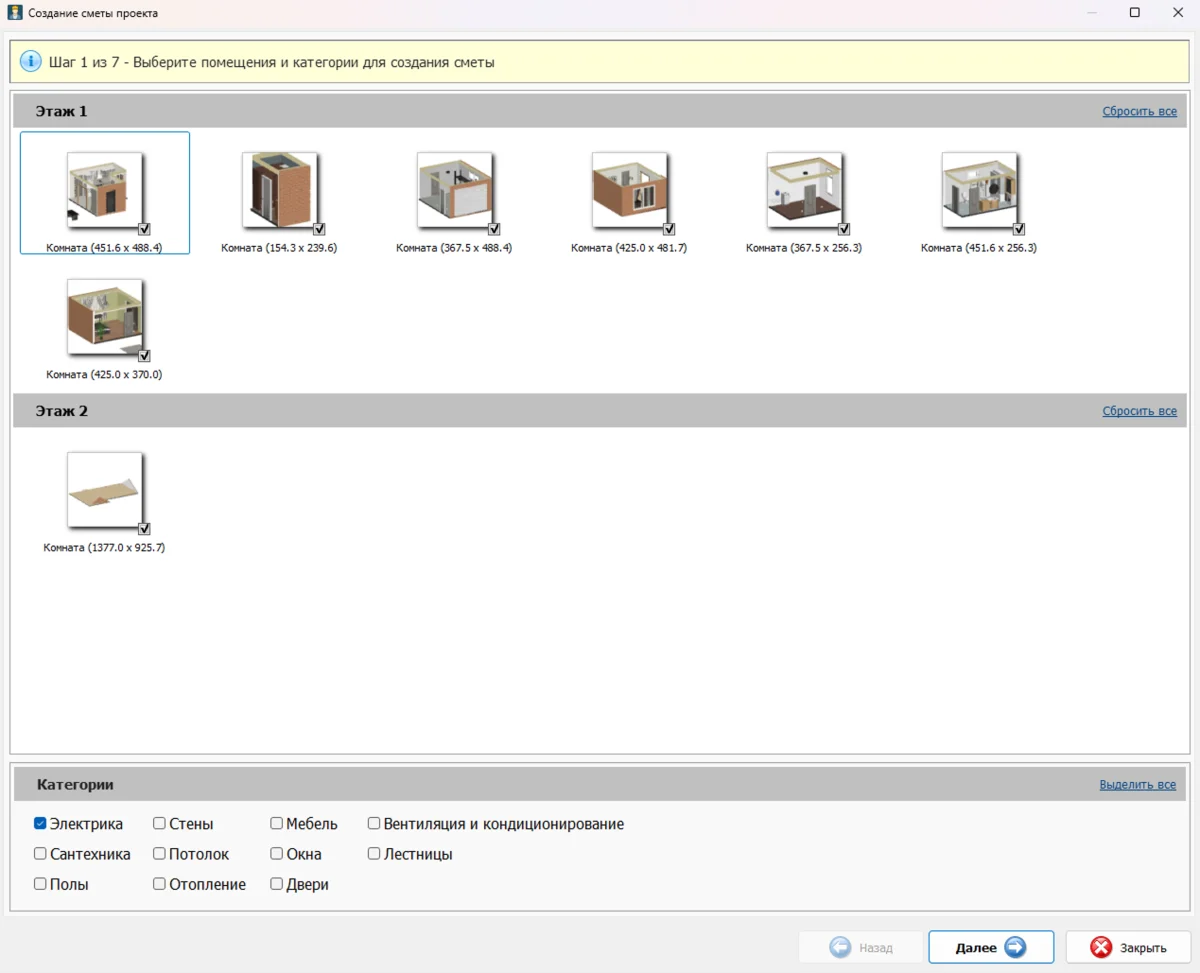

После завершения проекта программа автоматически формирует смету. В таблицу добавляются все приборы, которые вы планируете использовать. Остается прописать кабели, вписать цены — и расчет стоимости готов. Попробуйте сделать проект сами и оцените удобство.

Заключение

Самостоятельное создание проекта электрики — не такая сложная задача, как кажется на первый взгляд. Следуйте простой инструкции:

• Соберите данные — сколько комнат, техники, людей будет в вашем доме.
• Разделите потребителей на группы — свет, розетки, силовое оборудование.
• Рассчитайте нагрузку — не превышайте выделенную мощность.
• Выберите оборудование — кабели, автоматы, УЗО, розетки и выключатели.
• Создайте проект — вручную или в программе, например, в Домашнем Инженере 3D.
• Составьте смету — добавьте в таблицу актуальные данные о количестве и стоимости материалов, а также впишите дополнительные покупки.
• Согласуйте планы с профессионалом — это необходимо, чтобы избежать ошибок новичков.
